スケッチジオメトリ

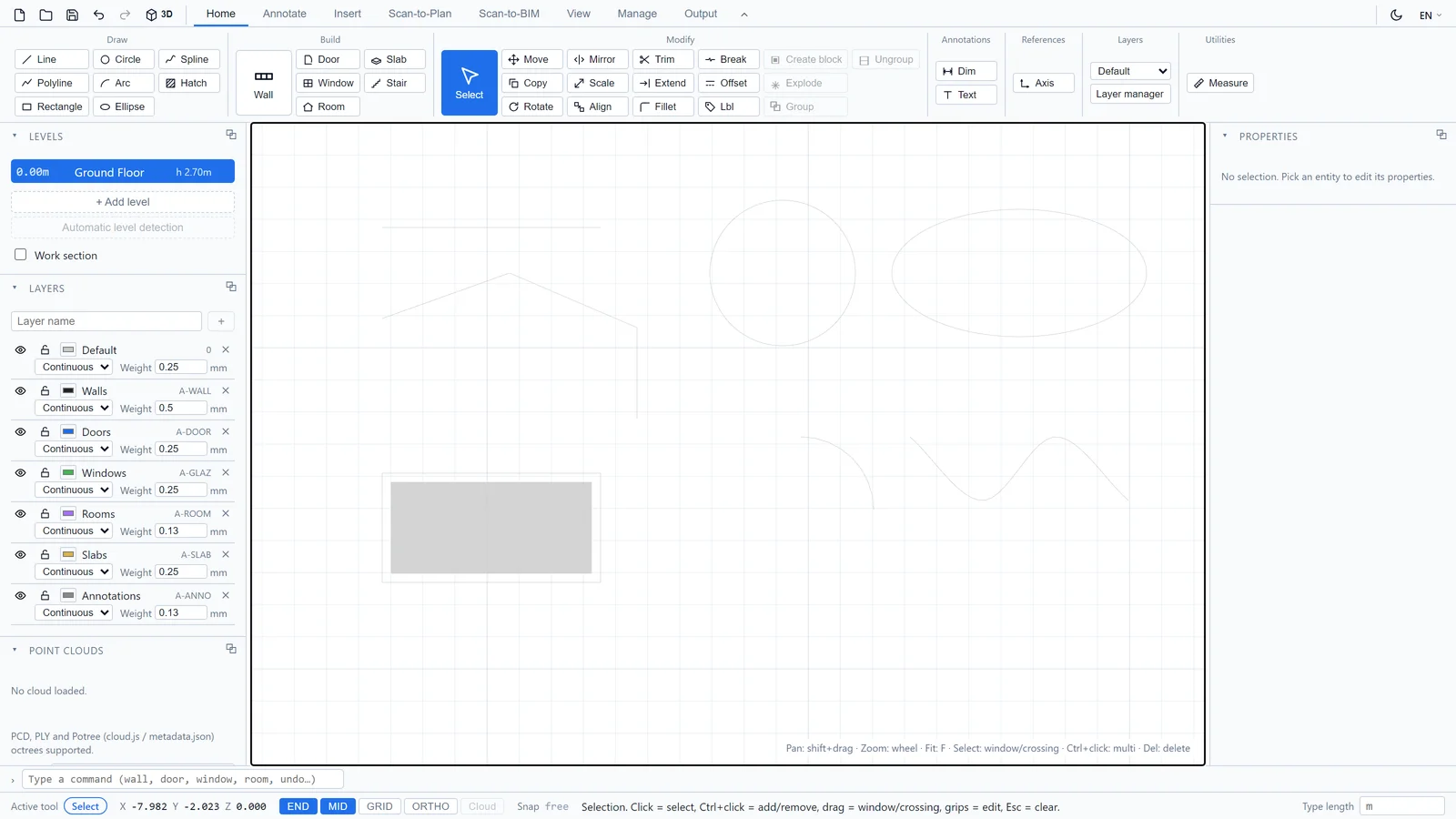

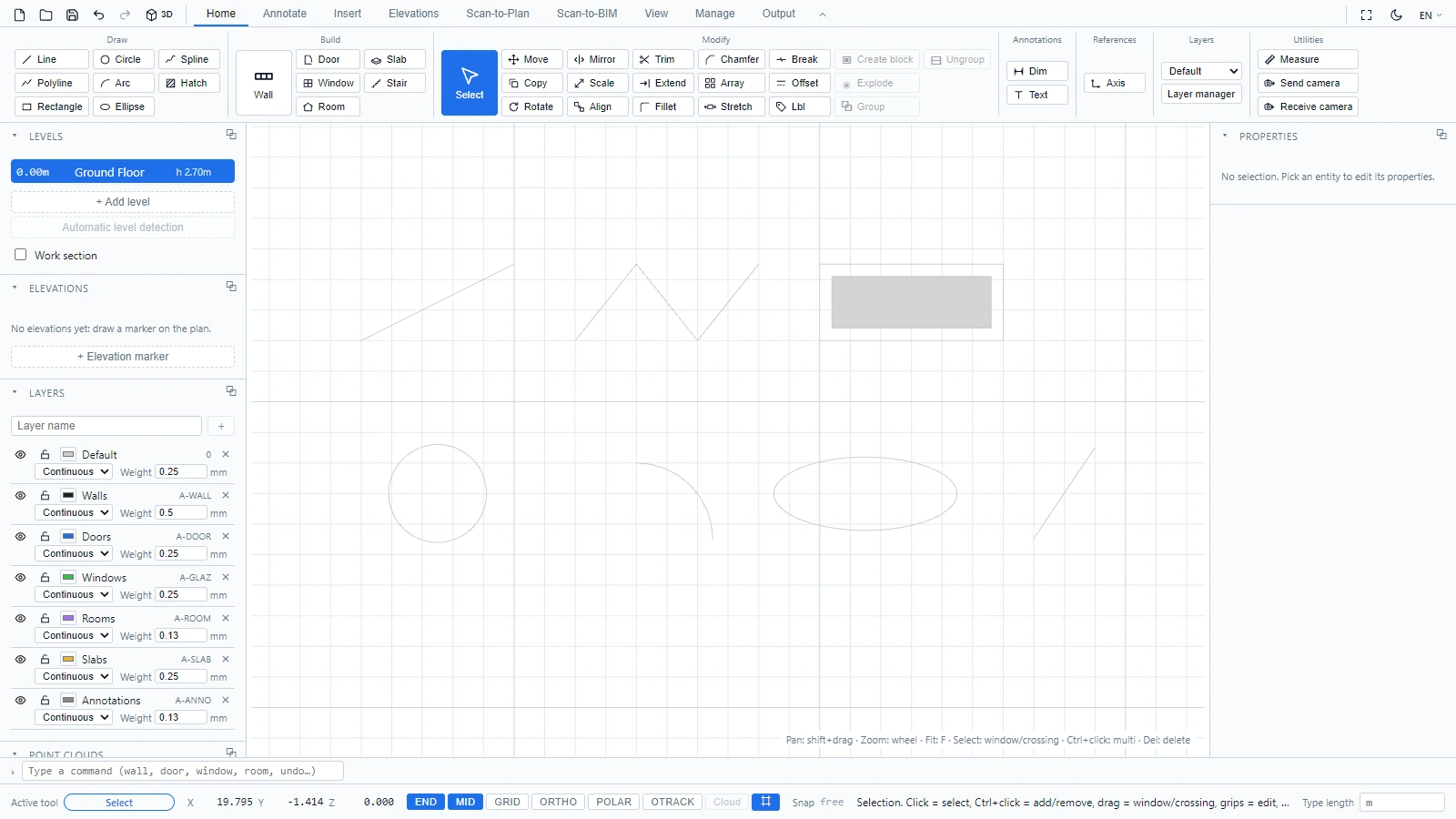

建築オブジェクトのほかに、ATIS.cad には従来型の 2D 作図要素も用意されています。これらはホーム > 作成にあり、いずれも AutoCAD のショートコードを含め、コマンドラインから起動することもできます。

ツール	コマンド	操作方法
線分	line または L	始点、次に終点をクリックするか、長さを入力して Enter
ポリライン	polyline または PL	頂点をクリックし、右クリックまたは Esc で終了
長方形	rec	対角の 2 つの角をクリック
円	circle	中心、次に半径上の点をクリックするか、半径を入力して Enter
円弧	arc または A	中心、始点（半径を設定）、次に終点を反時計回りにクリック
楕円	el	中心、長軸の端点、次に短軸を定義する点をクリック
スプライン	spl	制御点をクリックし、右クリックまたは Esc で終了
ハッチング	hatch または H	輪郭の頂点をクリックし、右クリックまたは Esc で塗りつぶし領域を閉じる

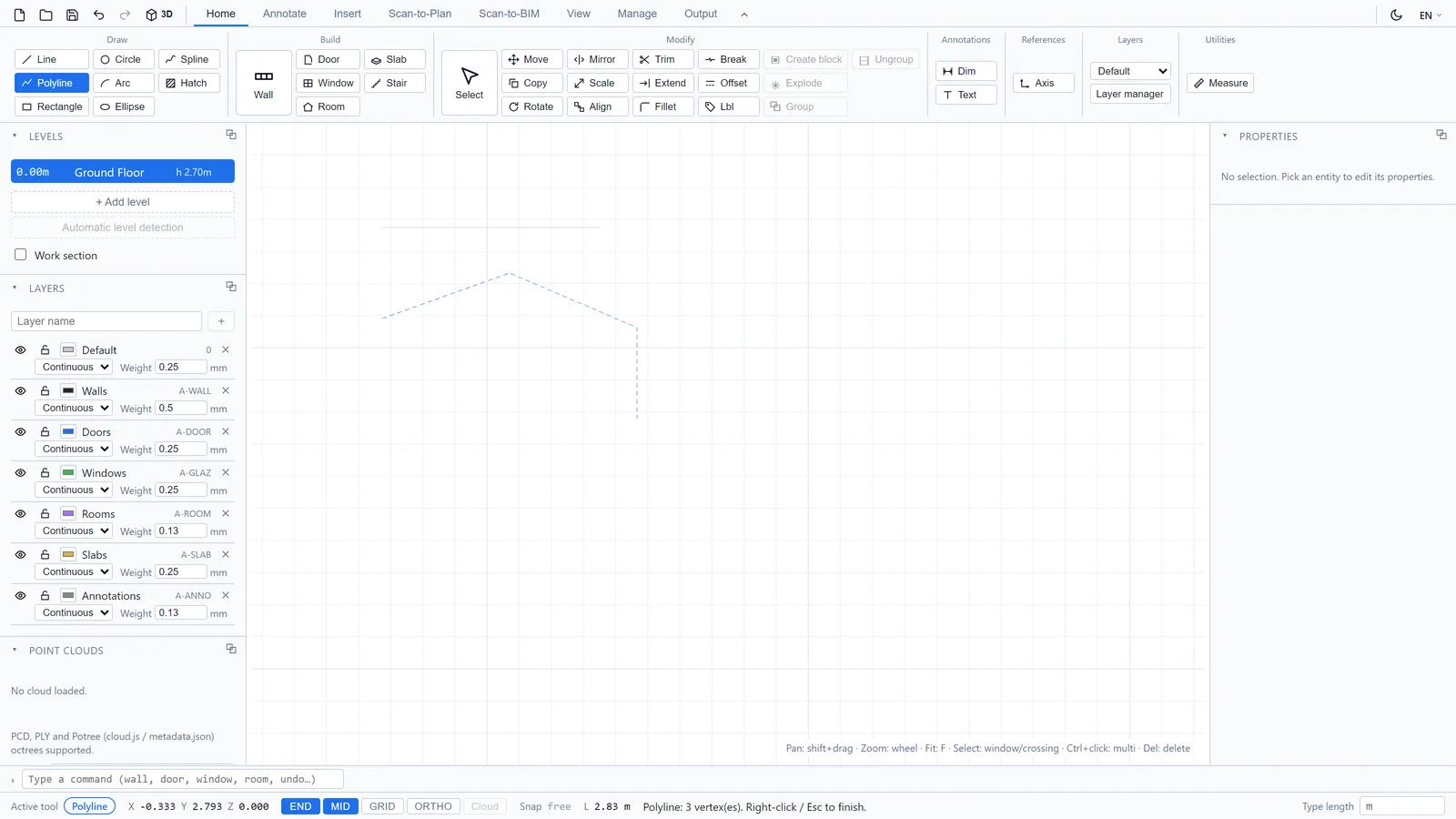

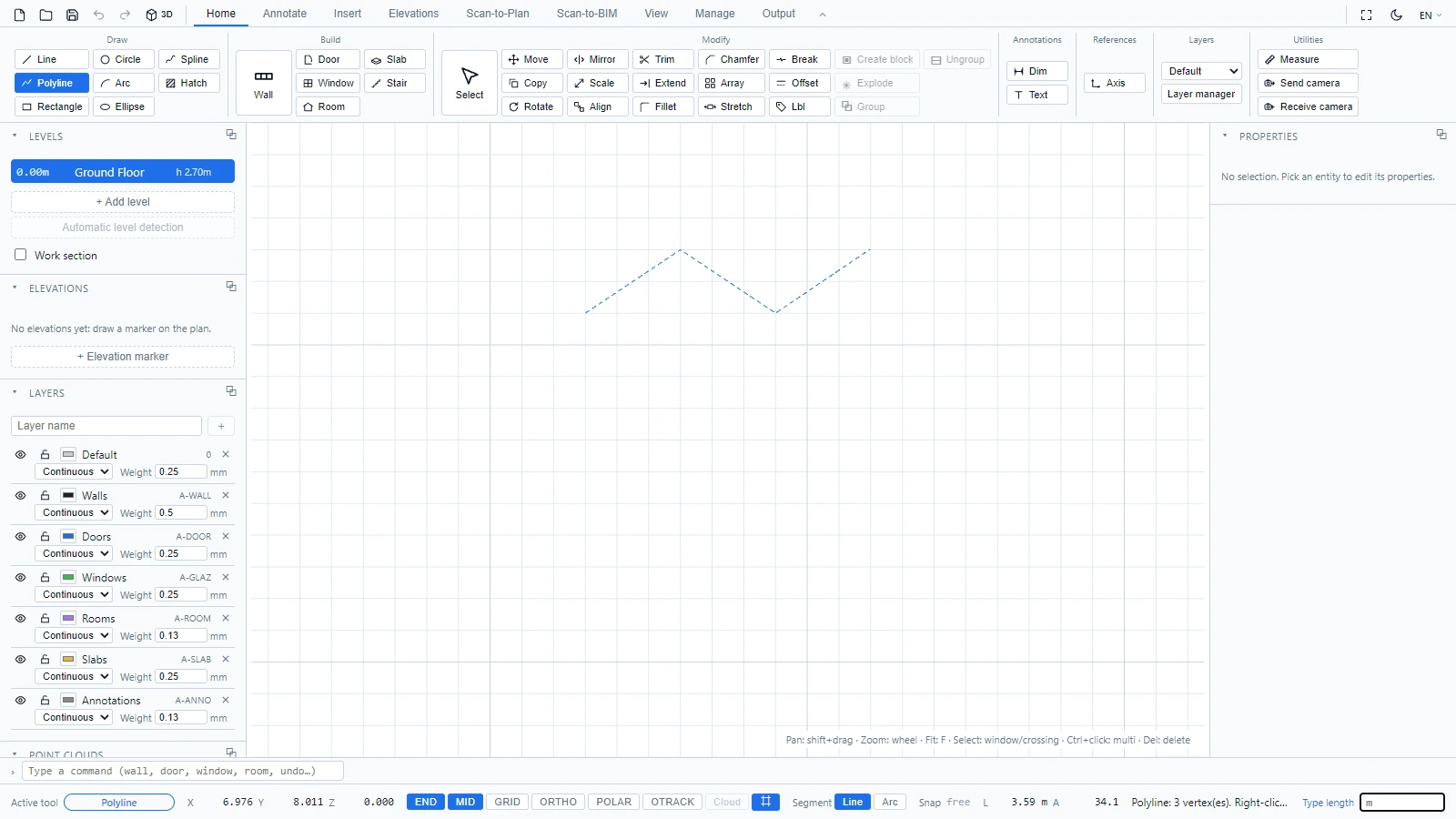

ステータスバーが各ステップをガイドします。複数点を使うツールでは、作図しながら頂点の数を数えます。

覚えておくと便利な操作をいくつかご紹介します。

• END と MID のスナップを有効にしておくと、スケッチジオメトリを図面に正確に合わせられます。
• ORTHO は、線を水平と垂直に固定します。
• これらの要素は現在の画層に配置されます（ホーム > 画層のセレクタを参照）。補助線は専用の画層に配置し、作業が終わったら非表示にしてください。
