壁を描く
連続した壁を描き始める
- ホーム > 構築で、壁をクリックします（またはコマンドラインに
wallと入力するか、W キーを押します）。 - 作図領域で始点をクリックします。
- 終点をクリックします。壁が作成され、その位置から新しい壁が始まるため、ツールを再度クリックせずにセグメントを連続して描けます。
- Escape を押して終了します。

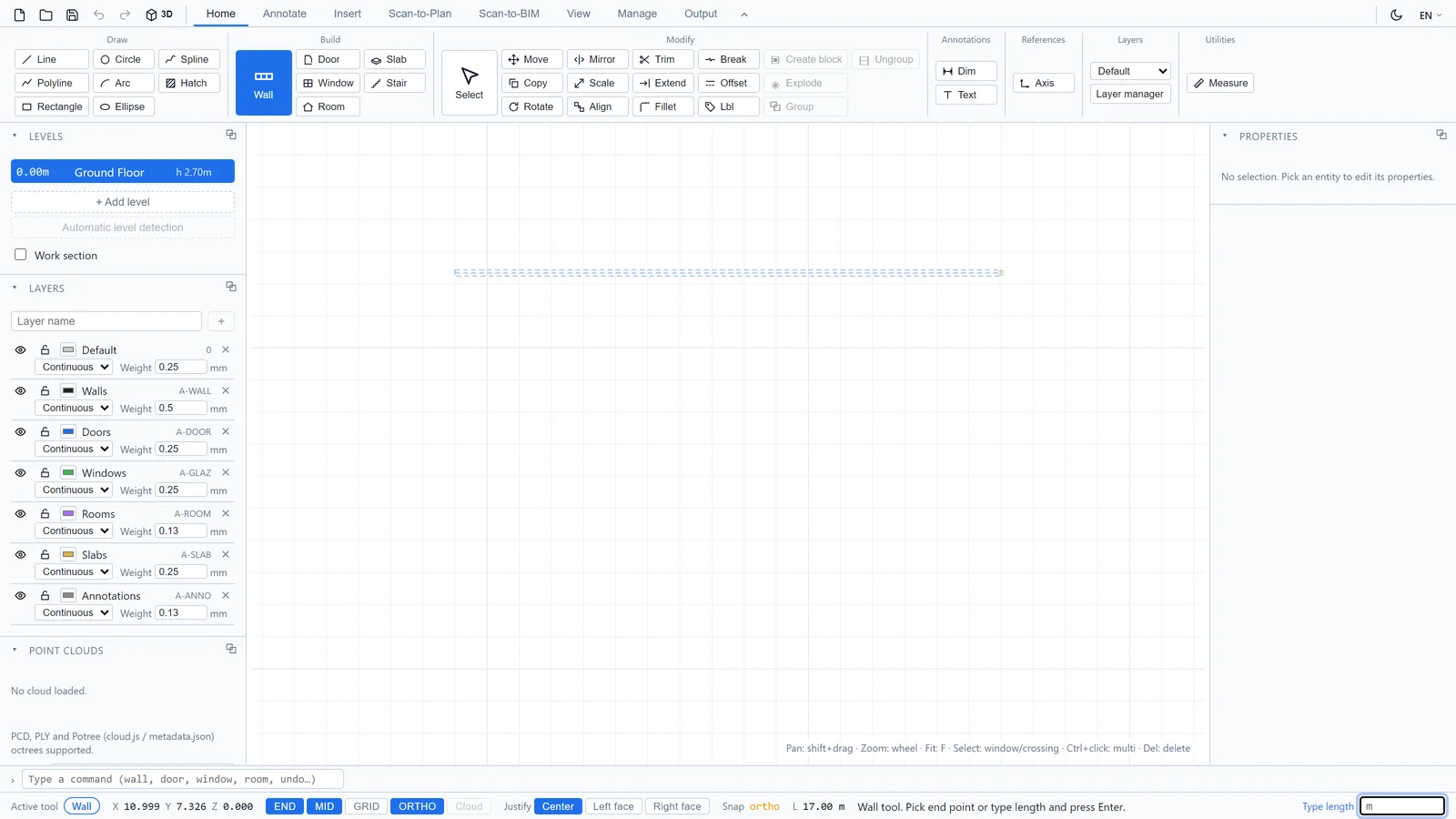

作図中は、ステータスバーが操作の補助となります。

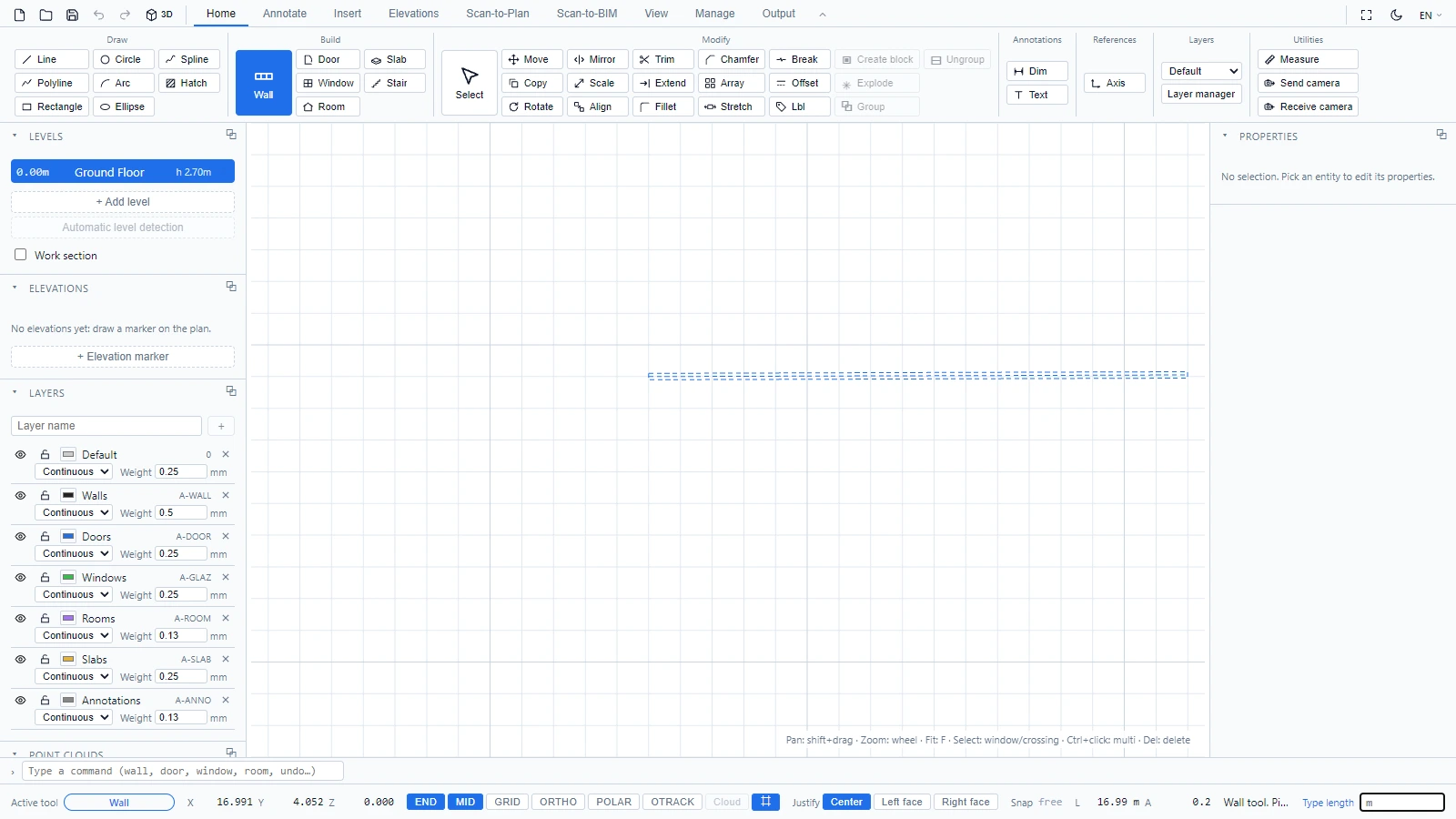

- L は、これから配置するセグメントのリアルタイムの長さを表示します。
- 終点をクリックする代わりに、正確な長さを入力して Enter を押すこともできます。壁はカーソルの方向にその長さで作図されます。
- ORTHO は、壁を水平または垂直に保ちます。END と MID は、既存ジオメトリの端点と中点にカーソルをスナップさせます。
- 配置では、クリックした位置に壁のどの線を合わせるかを選択します（中心、左面、右面）。測量図をトレースする場合など、既存の面に沿って作図するときにご利用ください。
輪郭を閉じて部屋を作成する

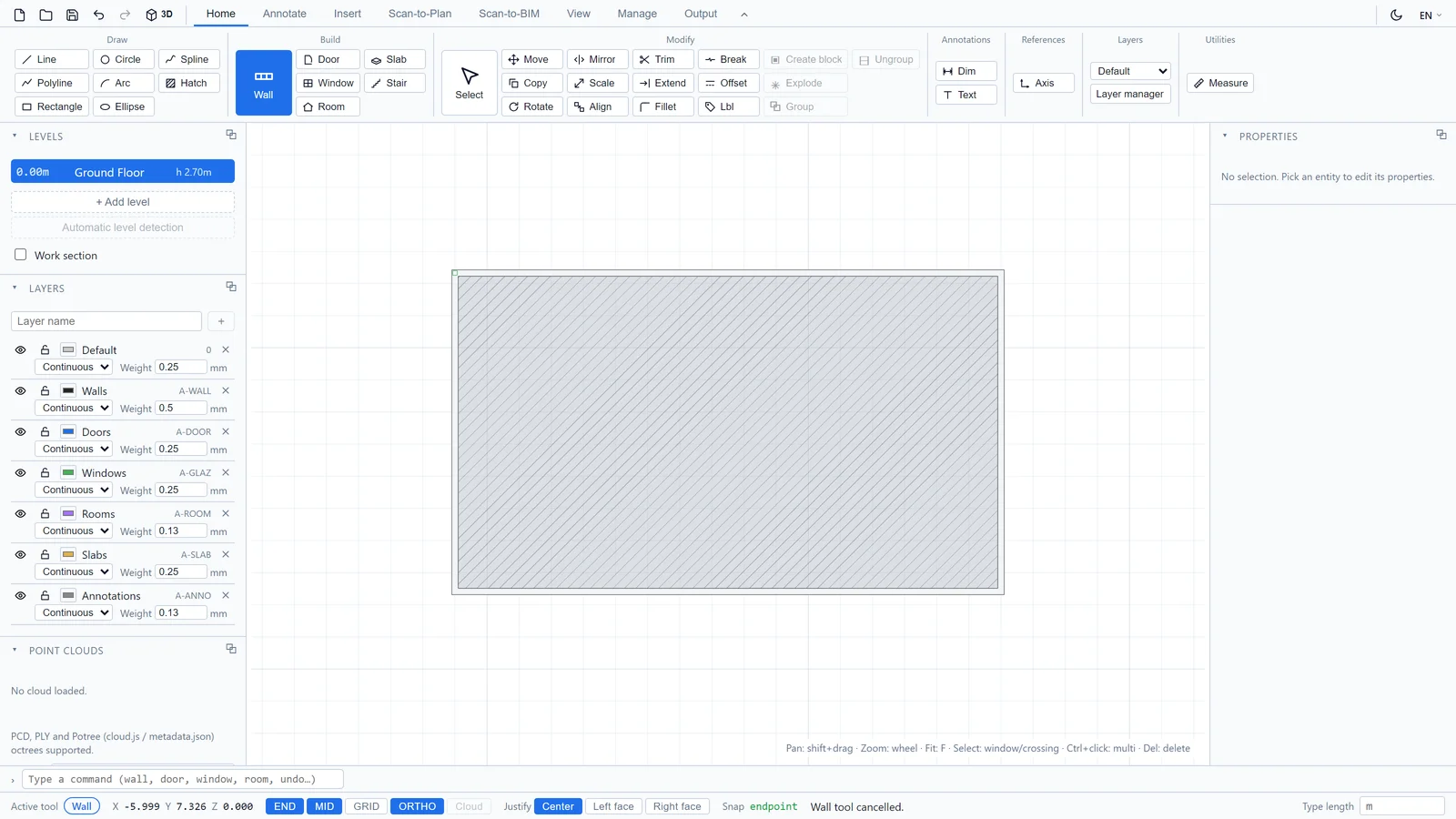

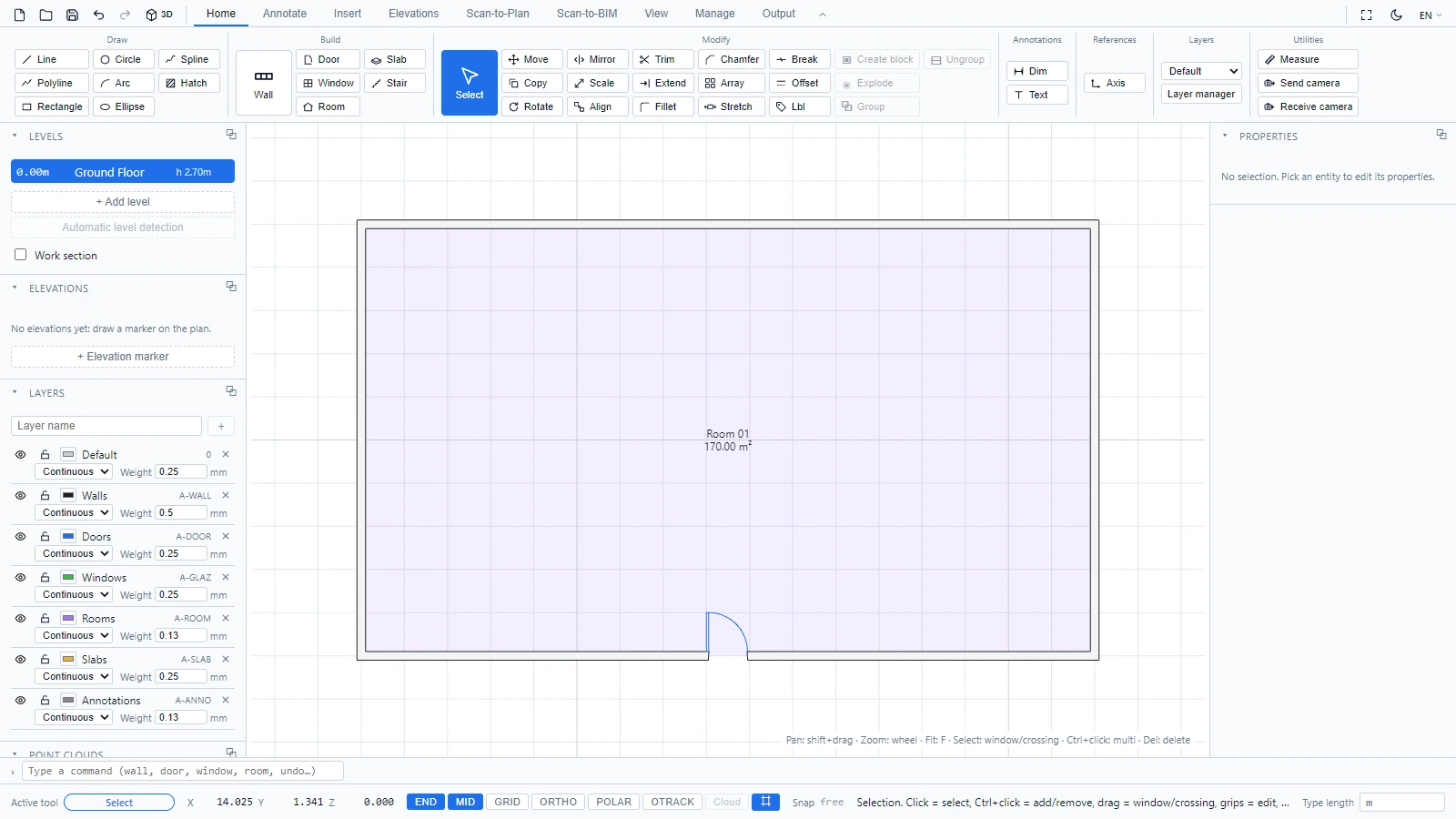

連続した壁が輪郭を閉じると、内側の部屋が自動的に検出されます。名前、床の塗りつぶし、リアルタイムの面積が付与されます。同じ部分を二度トレースする必要はありません。
角は 2D でも 3D モデルでも自動的に接合され、整理されます。
壁の仕様を変更する
任意の壁を選択すると、プロパティパネルで編集できます。ファミリ、厚さ、高さ、内部または外部のタイプ、位置線、材質を変更できます。オブジェクトの選択と編集 を参照してください。
