3Dモデルとポイントクラウドの自動整合

自動整列を使用するには、すでに3Dアプリケーションに3Dモデルが存在している必要があります。

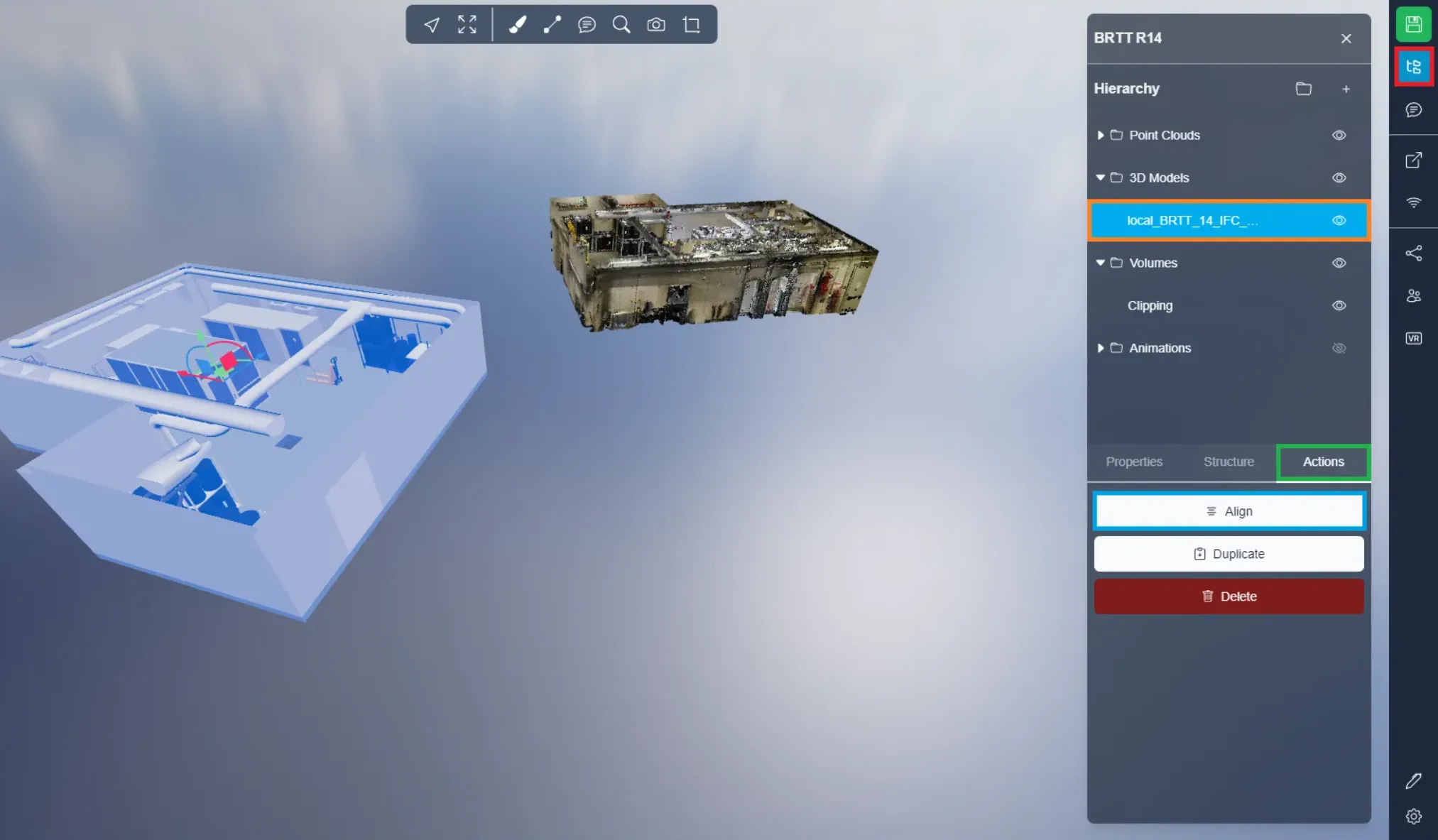

あなたのモデルをプロジェクトメニューから選択し、次にアクションタブを開いて整列ボタンをクリックしてください。

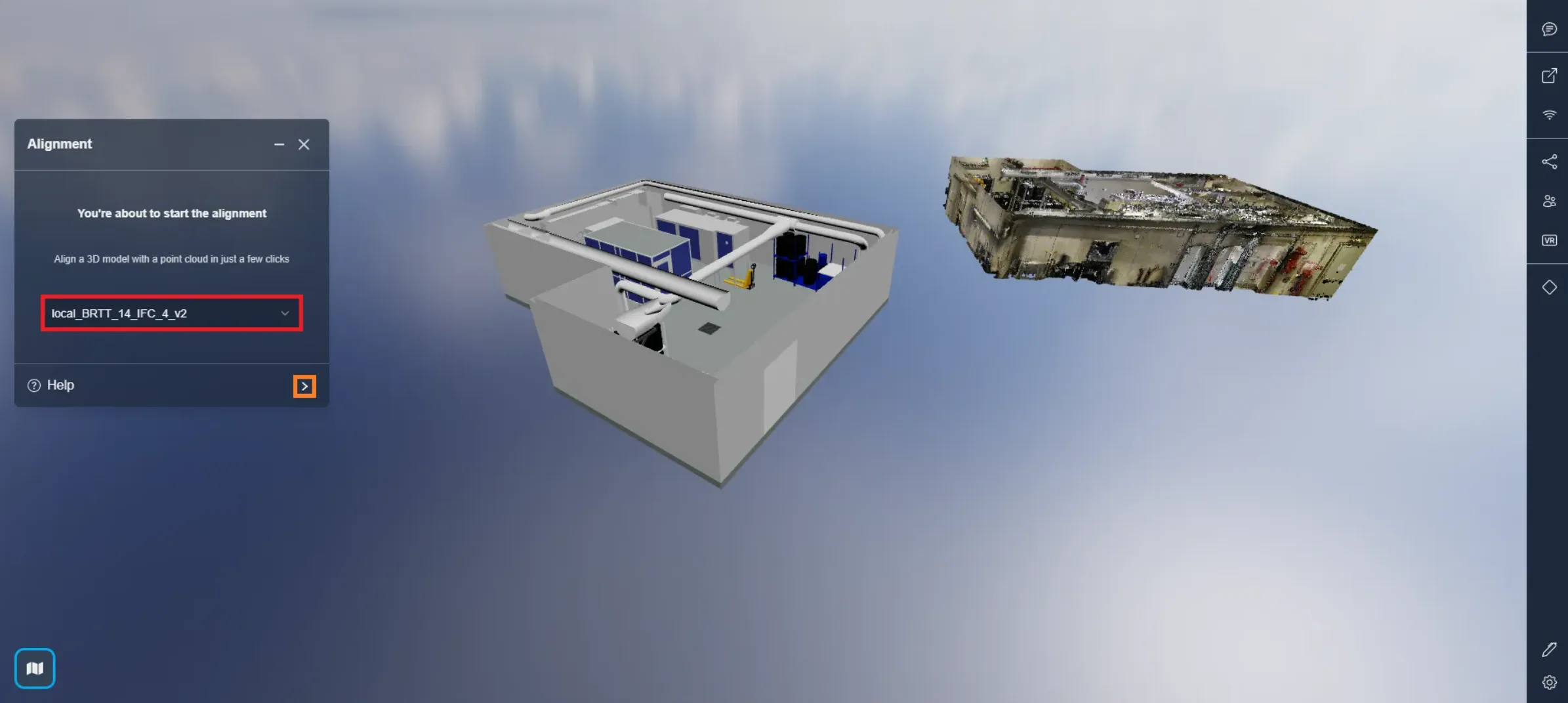

これによりウィンドウが開きます。必要に応じて別のモデルを整列させることができますが、デフォルトではプロジェクトメニューで選択したモデルが使用されます。次のステップに進むには矢印をクリックしてください。

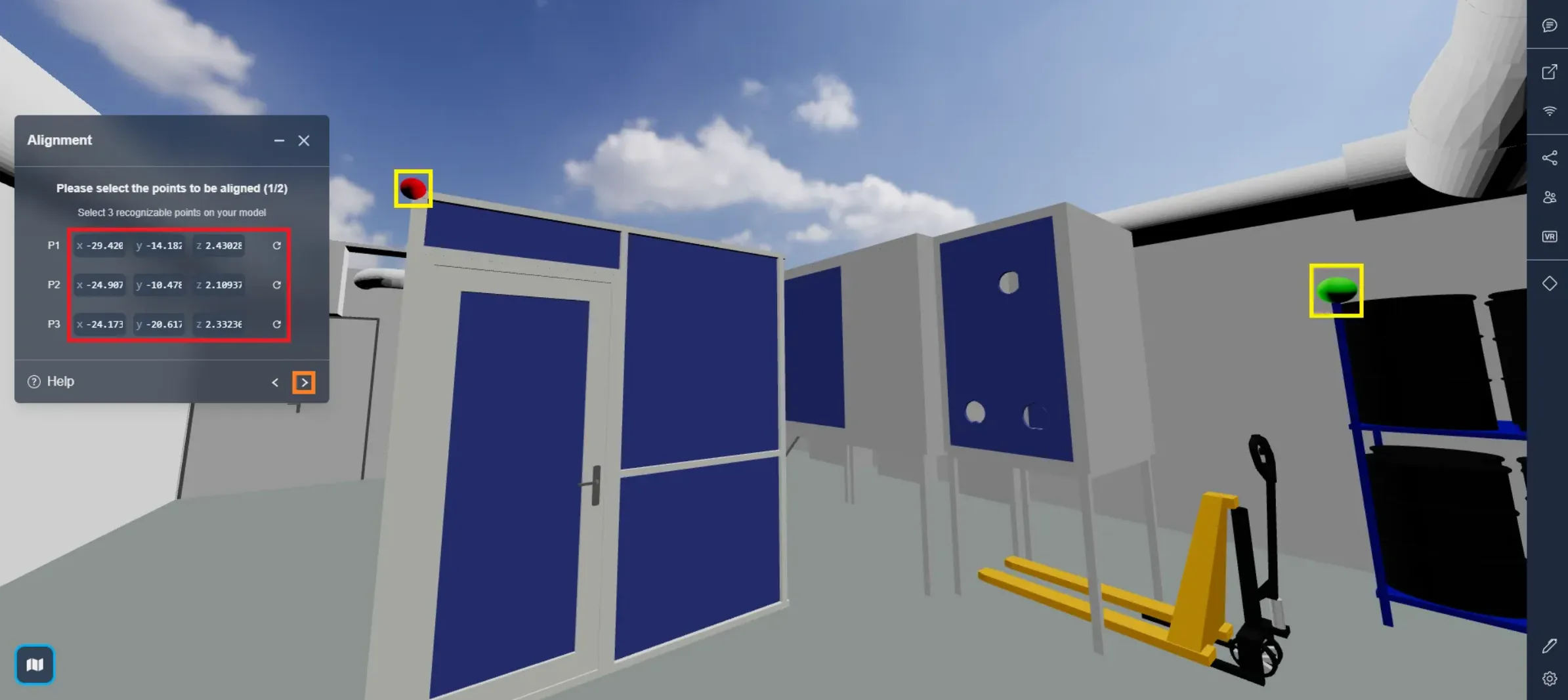

最初に、+アイコンのいずれかをクリックしてポイントの配置を開始します。モデル上の認識可能な場所に3つの点を置くように求められます。次のステップでは、散布図上の同じ場所を選択する必要があるため、識別しやすい場所にするべきです。

3つのポイントを配置したら、次のステップに進むには矢印をクリックします。リトライの矢印のいずれかをクリックするか、X、Y、Zの位置を使ってポイントを移動できます。

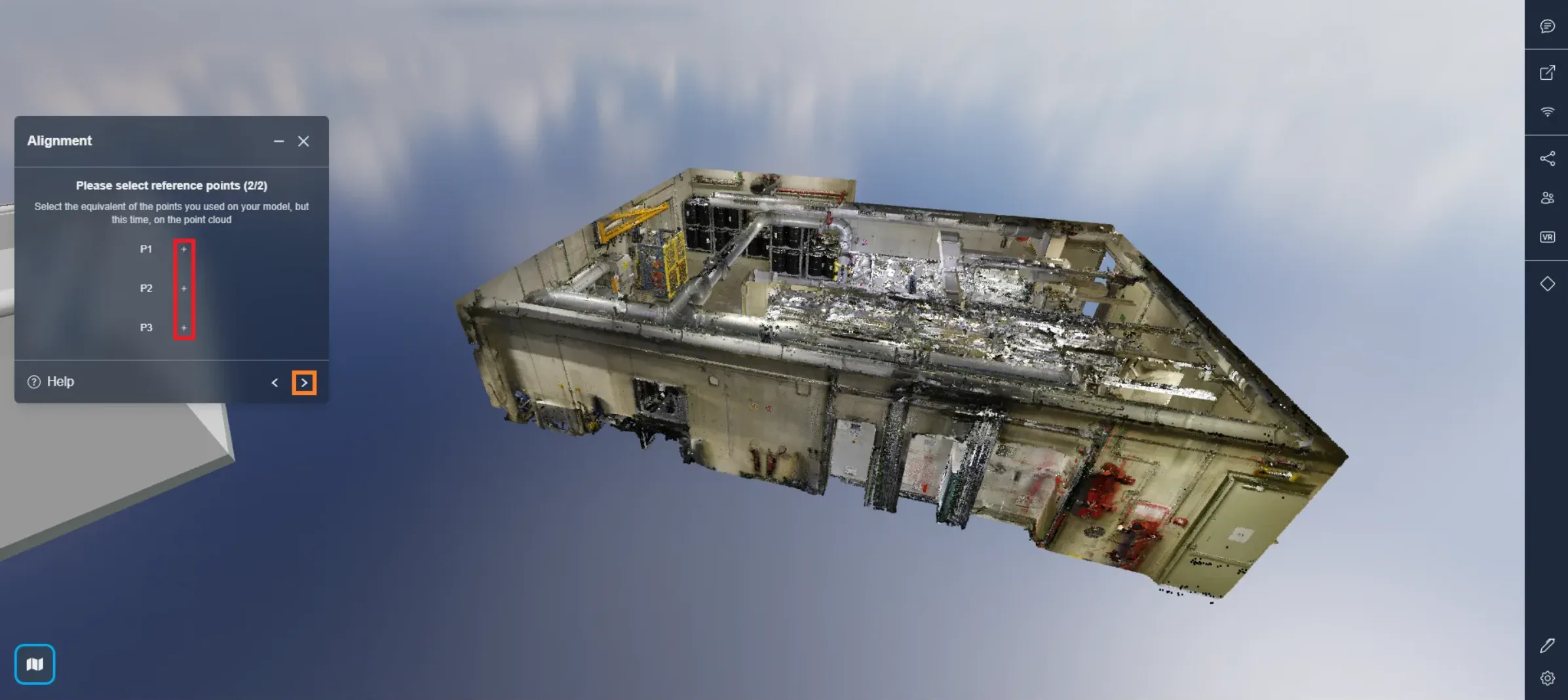

今度は、散布図上で同じ手順を行いますが、今回は四角形を使用します。

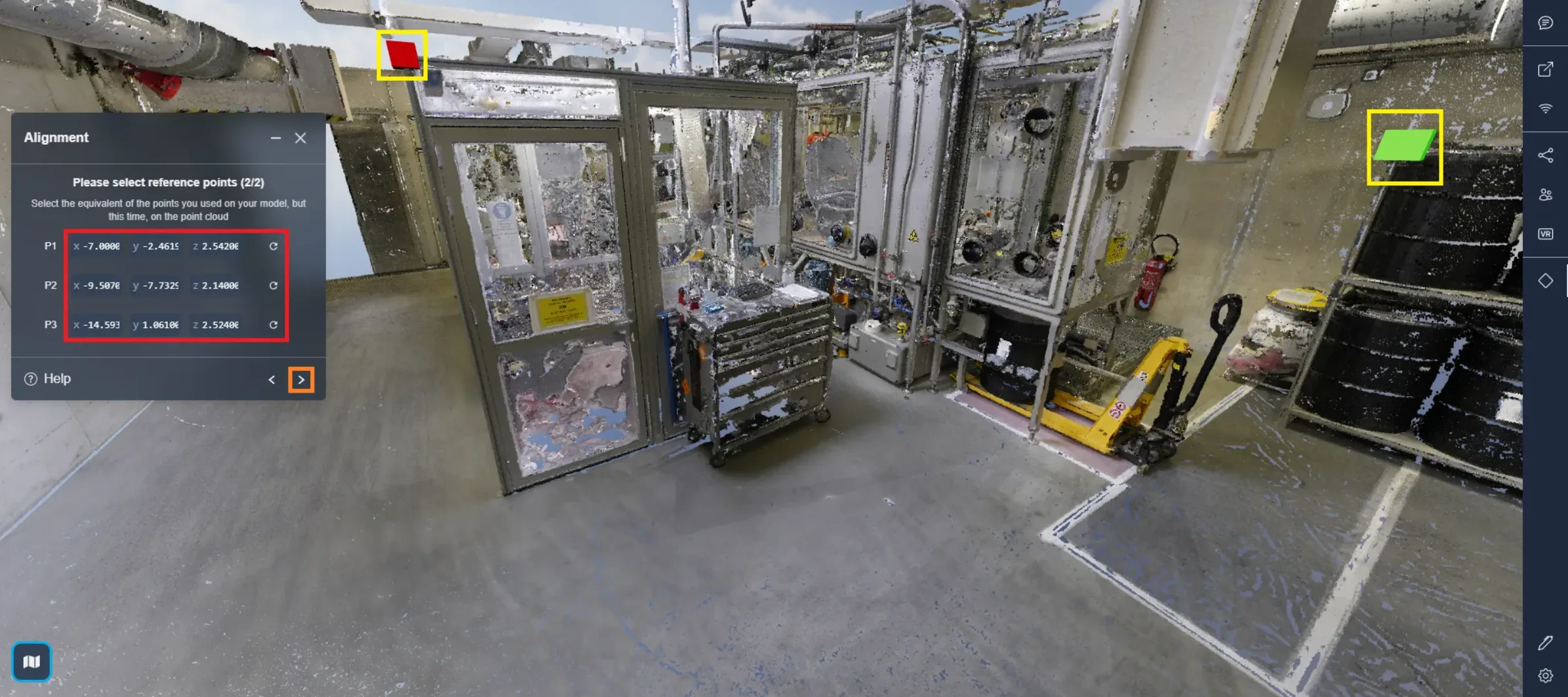

3つの四角形を配置したら、次のステップに進むには矢印をクリックします。リトライの矢印のいずれかをクリックするか、X、Y、Zの位置を使って四角形を移動できます。

テンプレートと同じ位置に四角形を配置し、色を一致させることを忘れないでください。テンプレートの緑の点はバレルスタンドの上部にあるので、ポイントクラウドの緑の長方形もバレルスタンドの上部に配置するべきです。

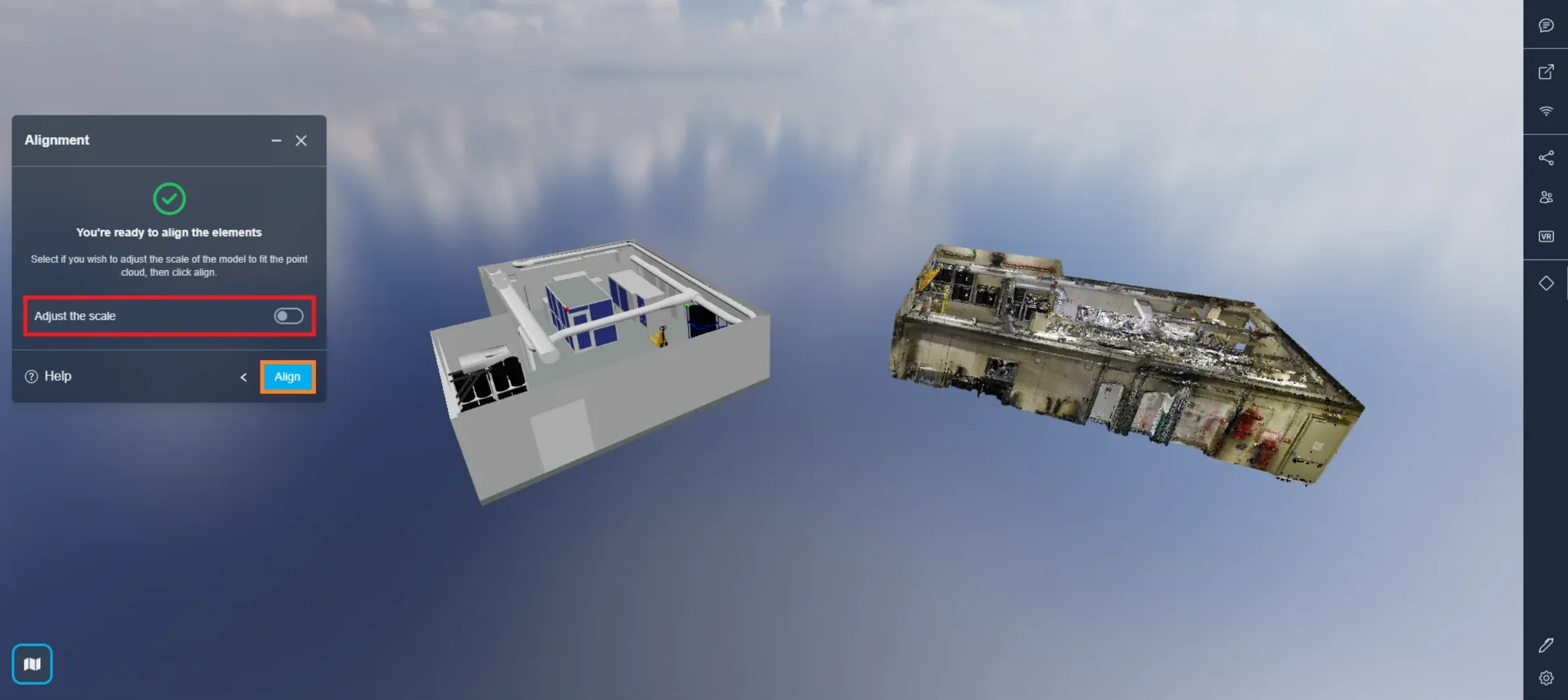

すべてが設定されたら、モデルをポイントクラウドと整列させるために整列をクリックします。モデルがポイントクラウドに完璧に適合するようにスケール調整を行うことができます。このオプションは、モデルが正しいスケールで作成されていなかった場合のみ使用することをお勧めします。そうでない場合はデフォルトのままにしてください。

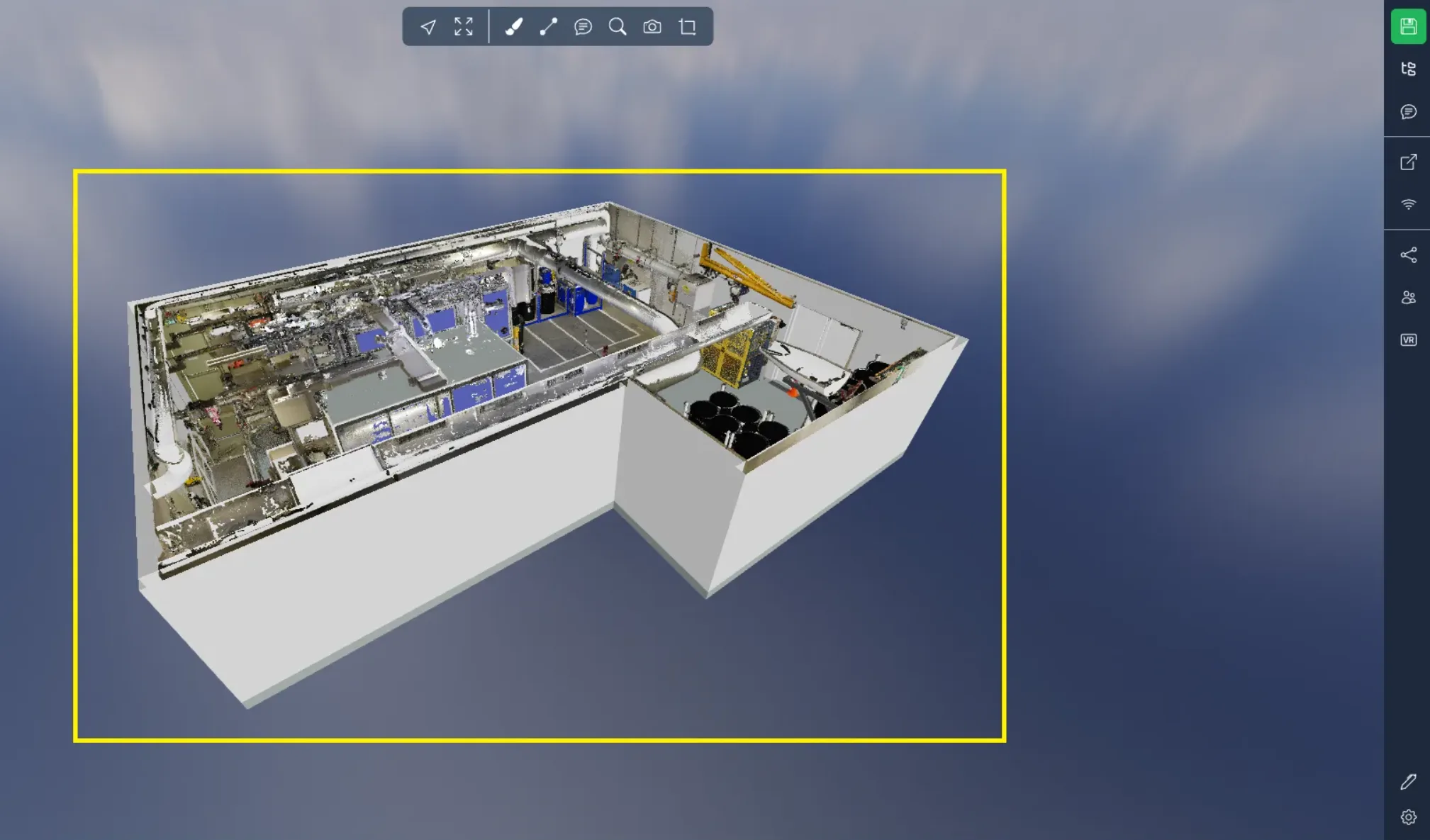

モデルをポイントクラウドと整列させた結果をここで見ることができます。このソリューションが存在するにもかかわらず、正確なフィット感を確保し、整列ツールを慎重に使用しない場合に発生する可能性のあるエラーを排除するために、地理参照データの使用を依然としてお勧めします。

問題が発生した場合は、サポートチームが手伝います。楽しい探索を！
