スライス平面

セクションプレーンツールは、ポイントクラウドの断面をスライスとして表示できる機能を提供します。このスライスは水平または垂直に設定可能で、その位置と厚さを制御することで、ご自身の要求に応じた視覚化をカスタマイズできます。

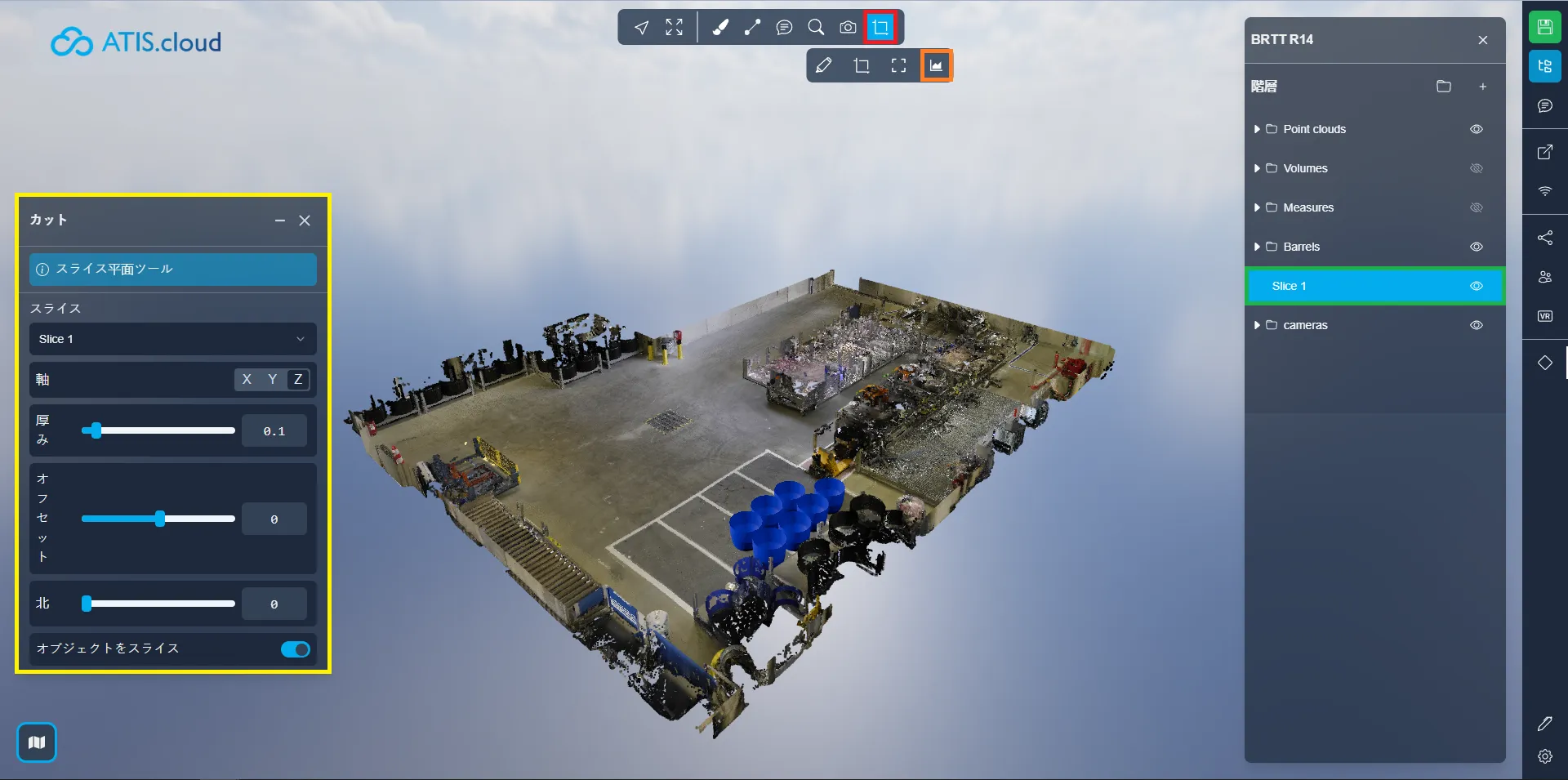

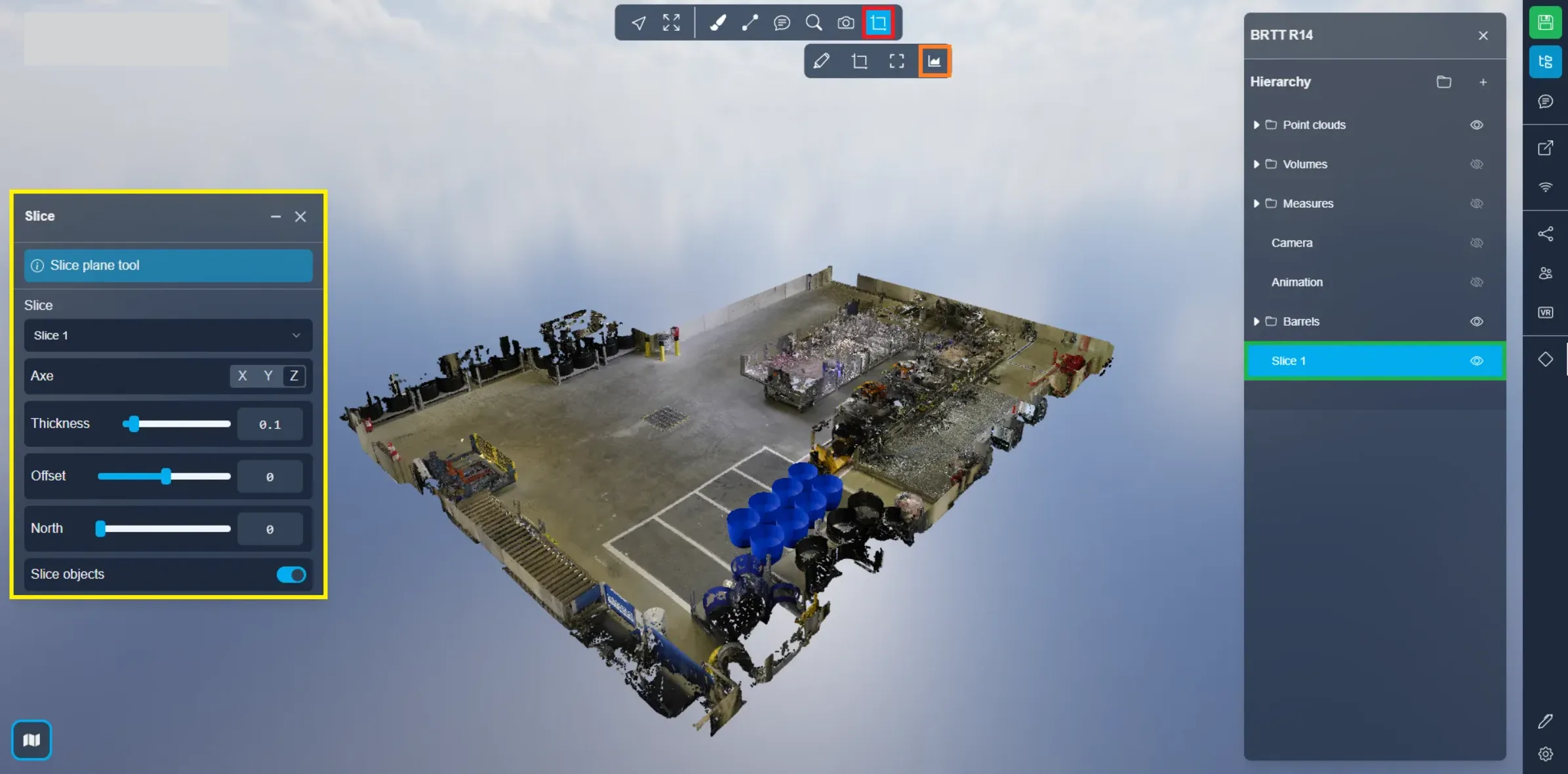

スライスプレーンを作成するには、クリッピングボックスメニューに移動し、最後のオプションを選択します。また、スライスが作成された後にプロジェクトメニューからもこの機能にアクセスできます。

まず、それぞれの軸を使用した場合の効果を見てみましょう。

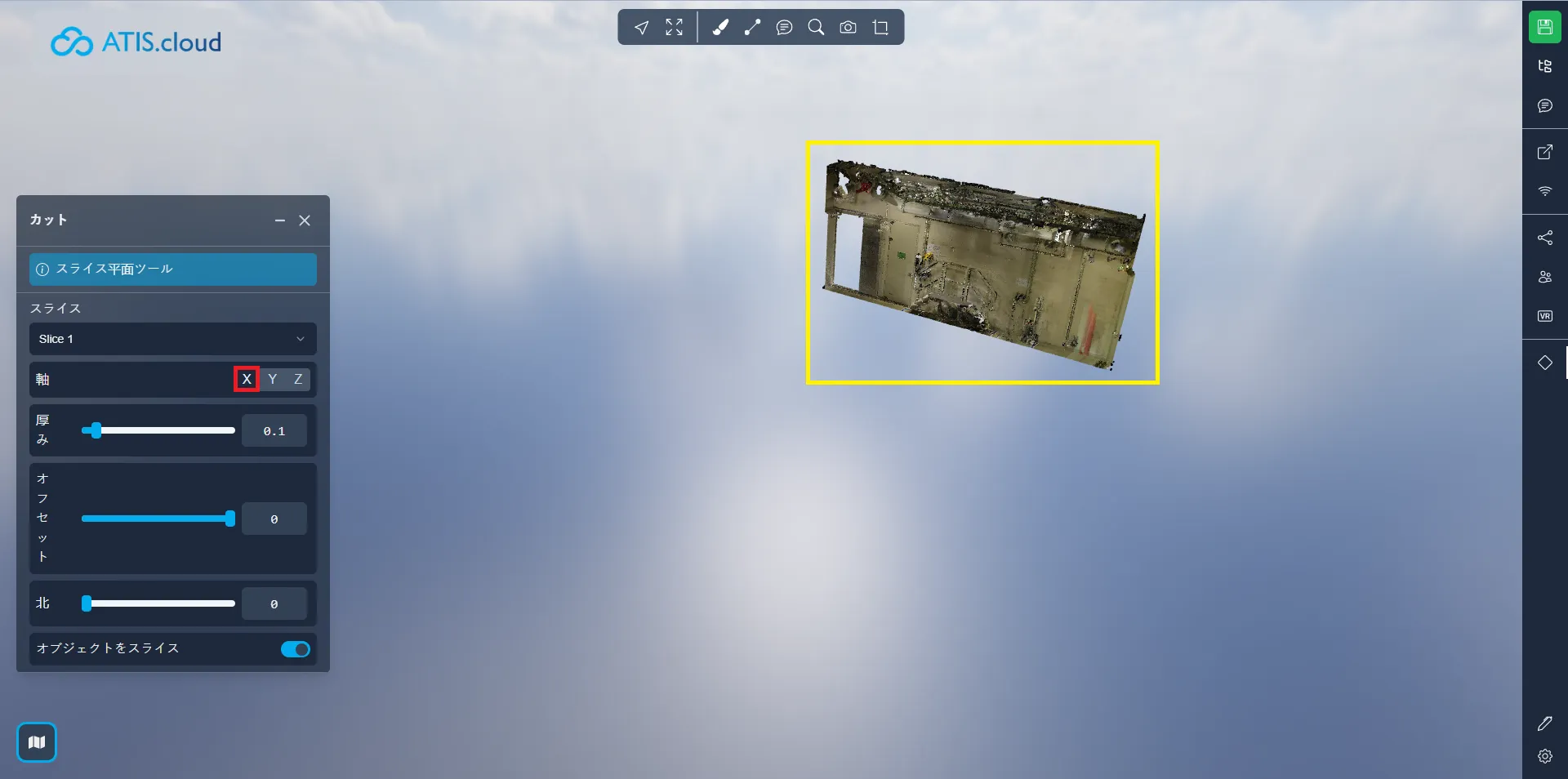

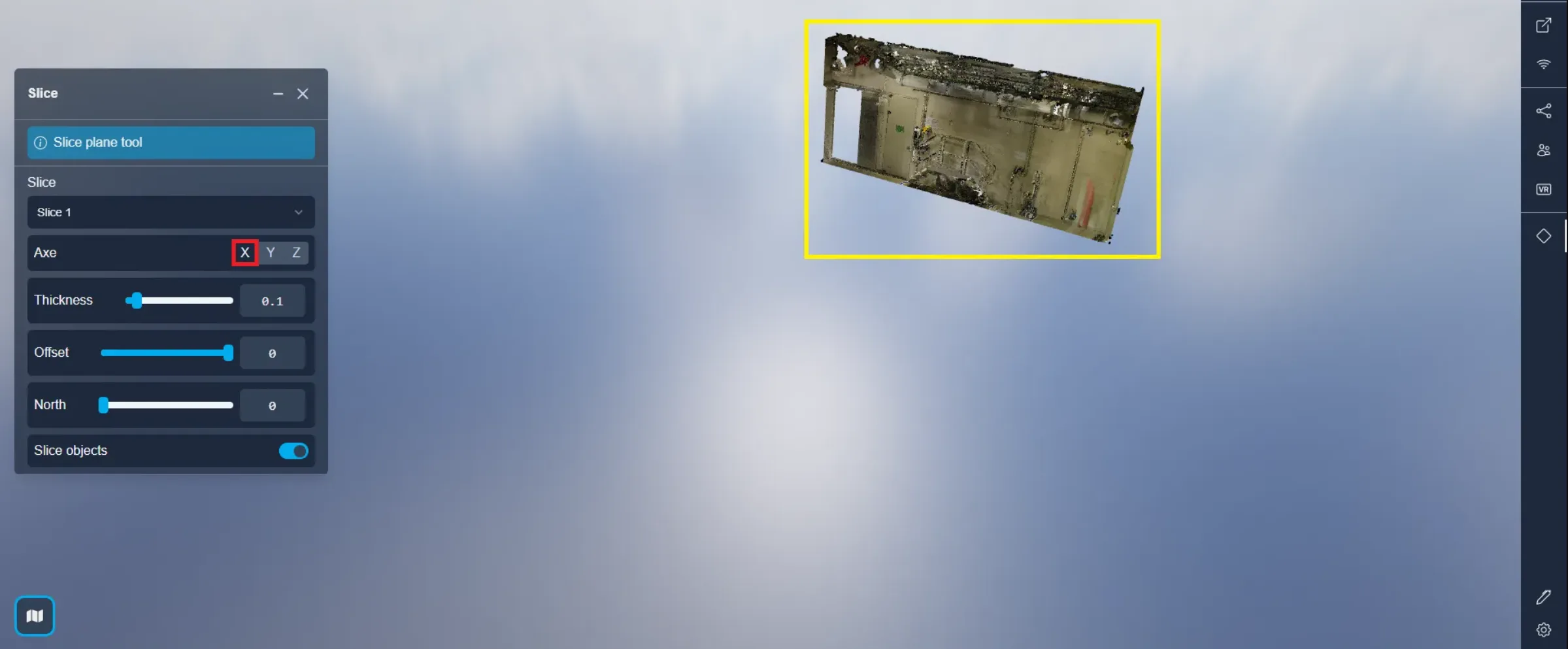

X軸は、プロジェクトを西/東軸に沿って垂直にカットします。

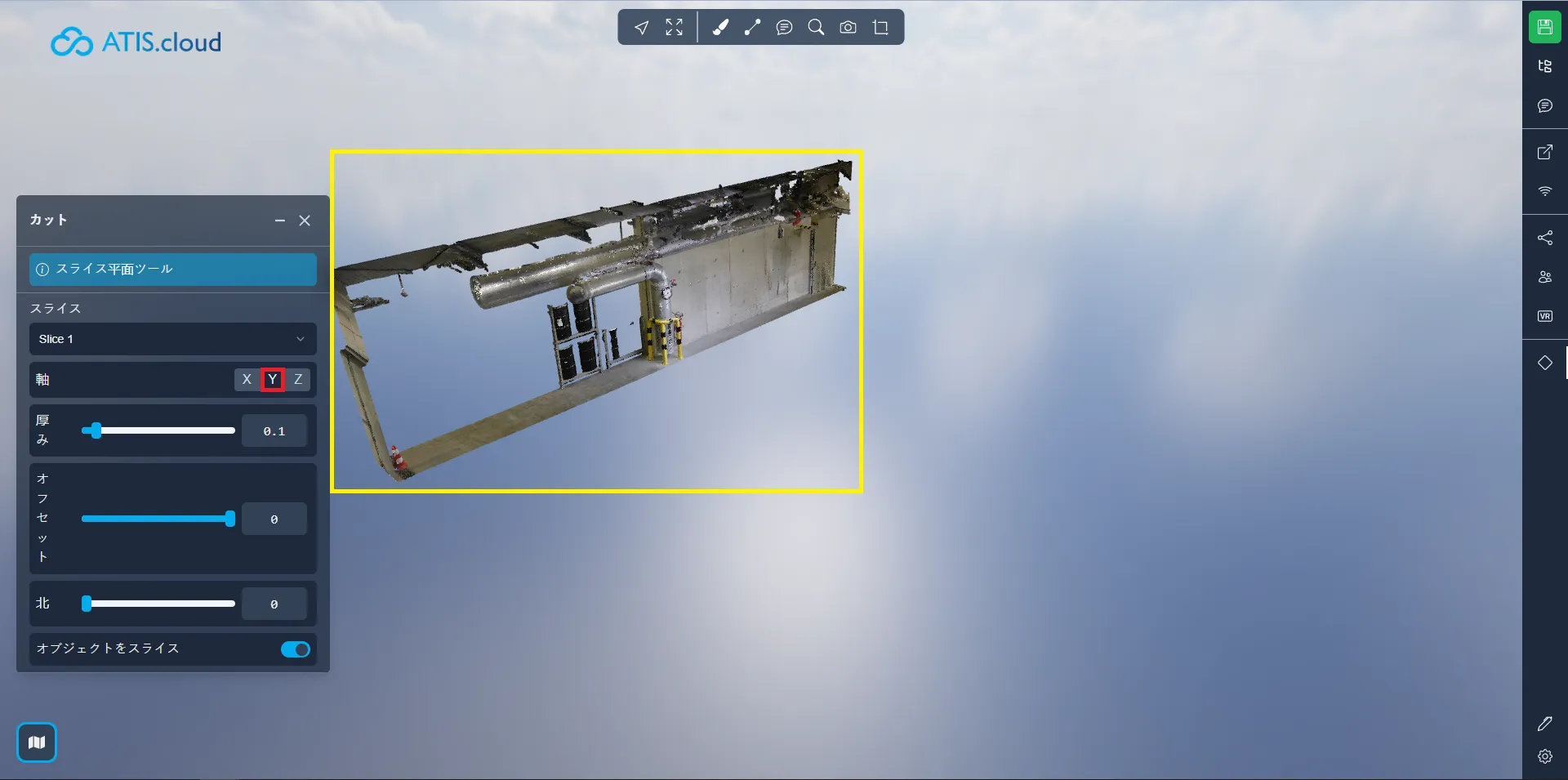

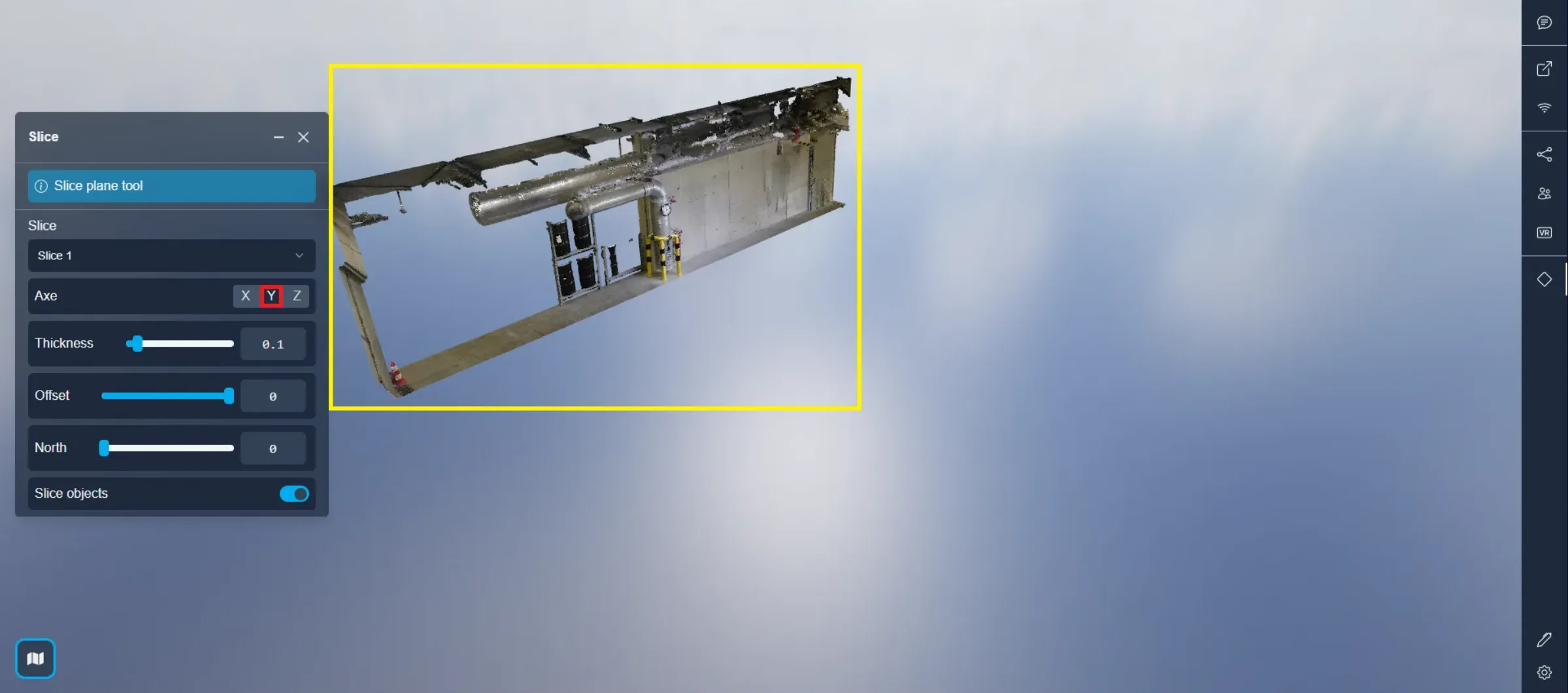

Y軸は、プロジェクトを北/南軸に沿って垂直にカットします。

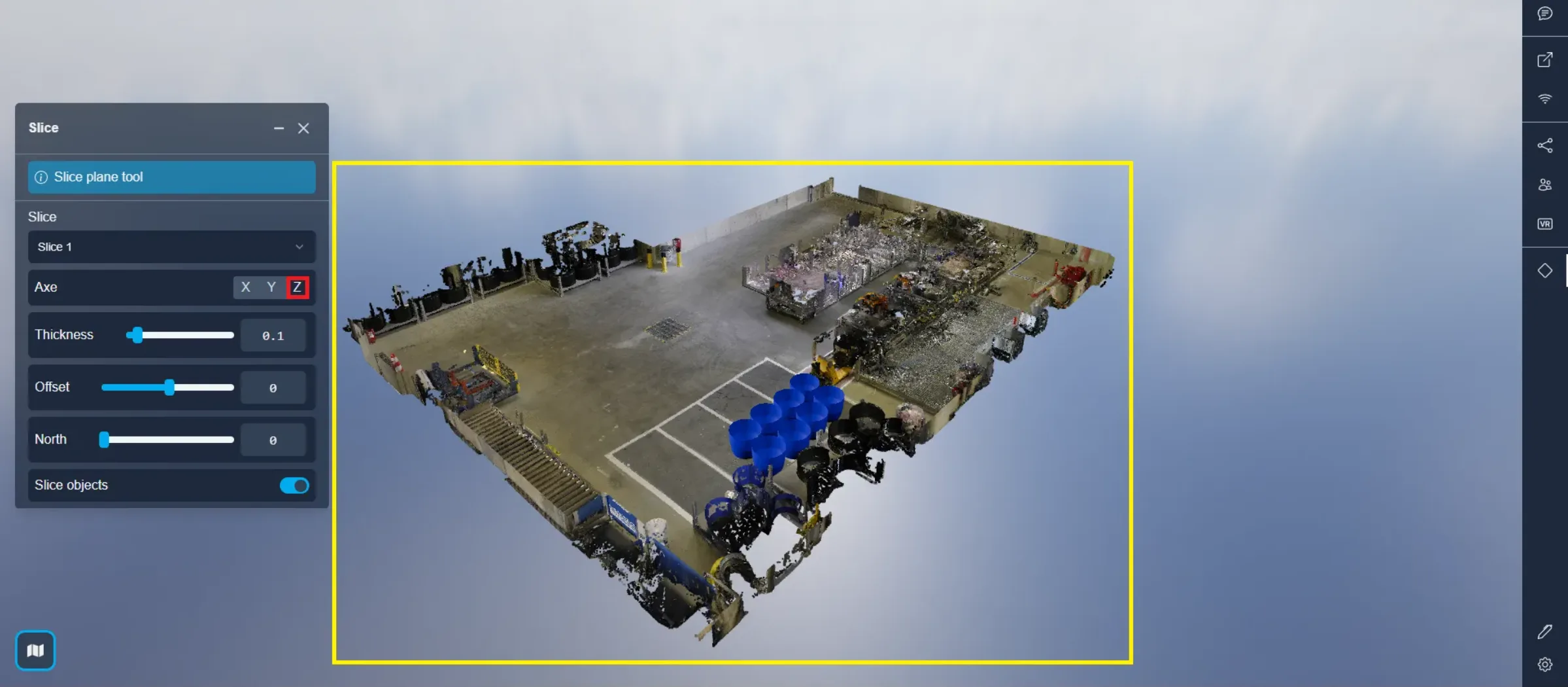

Z軸は、プロジェクトを水平にカットします。

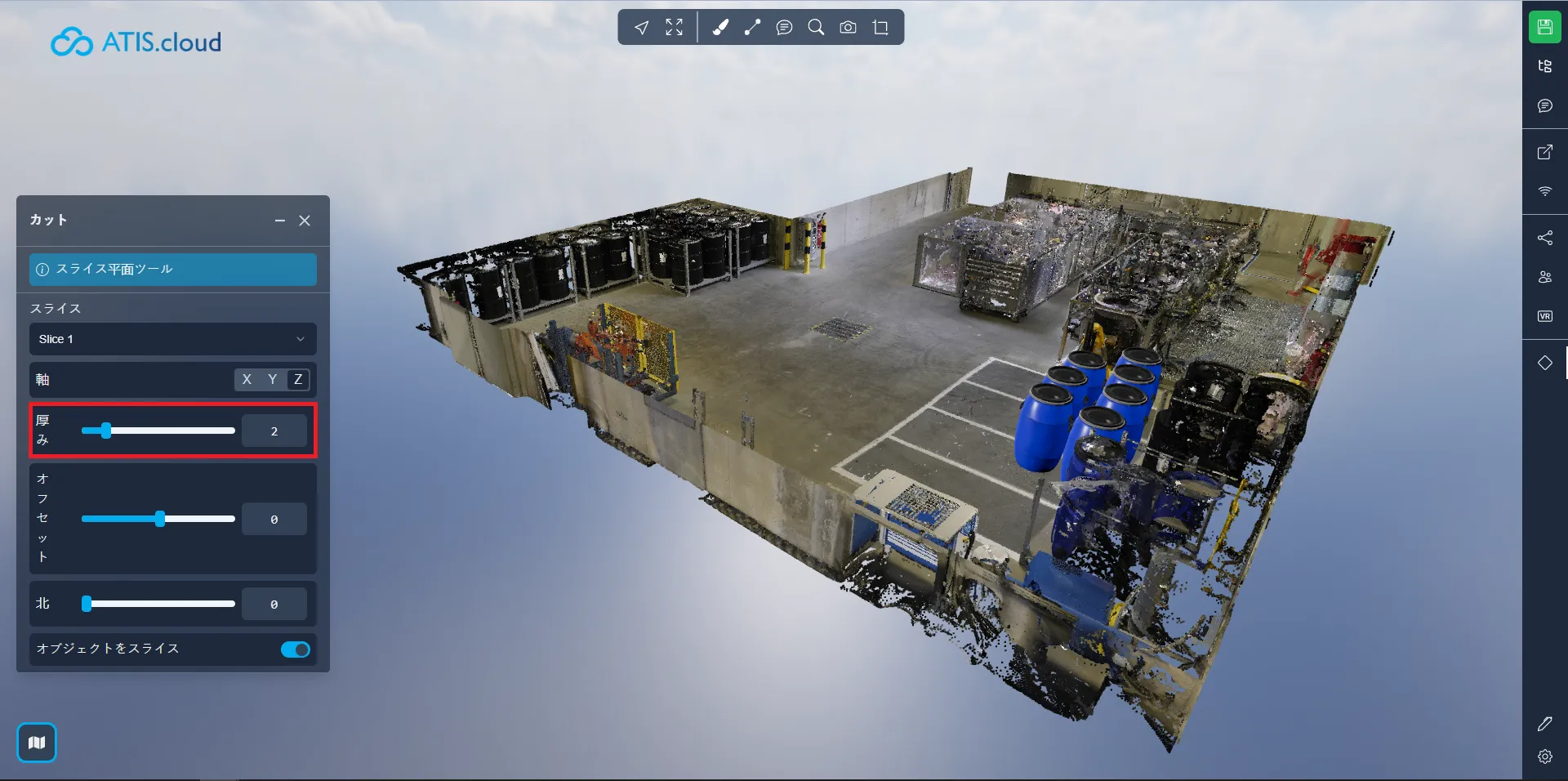

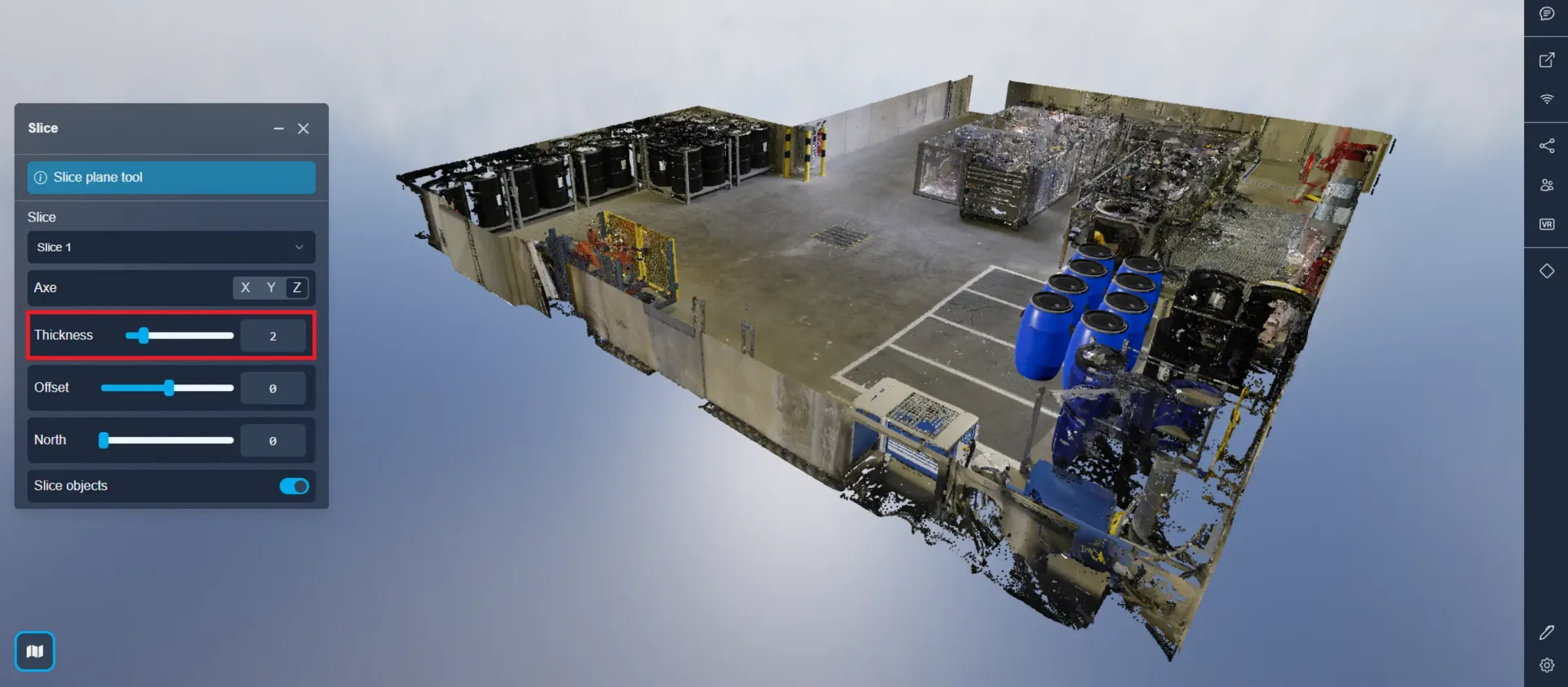

最初のスライダーでは、スライスの厚さを選択できます。

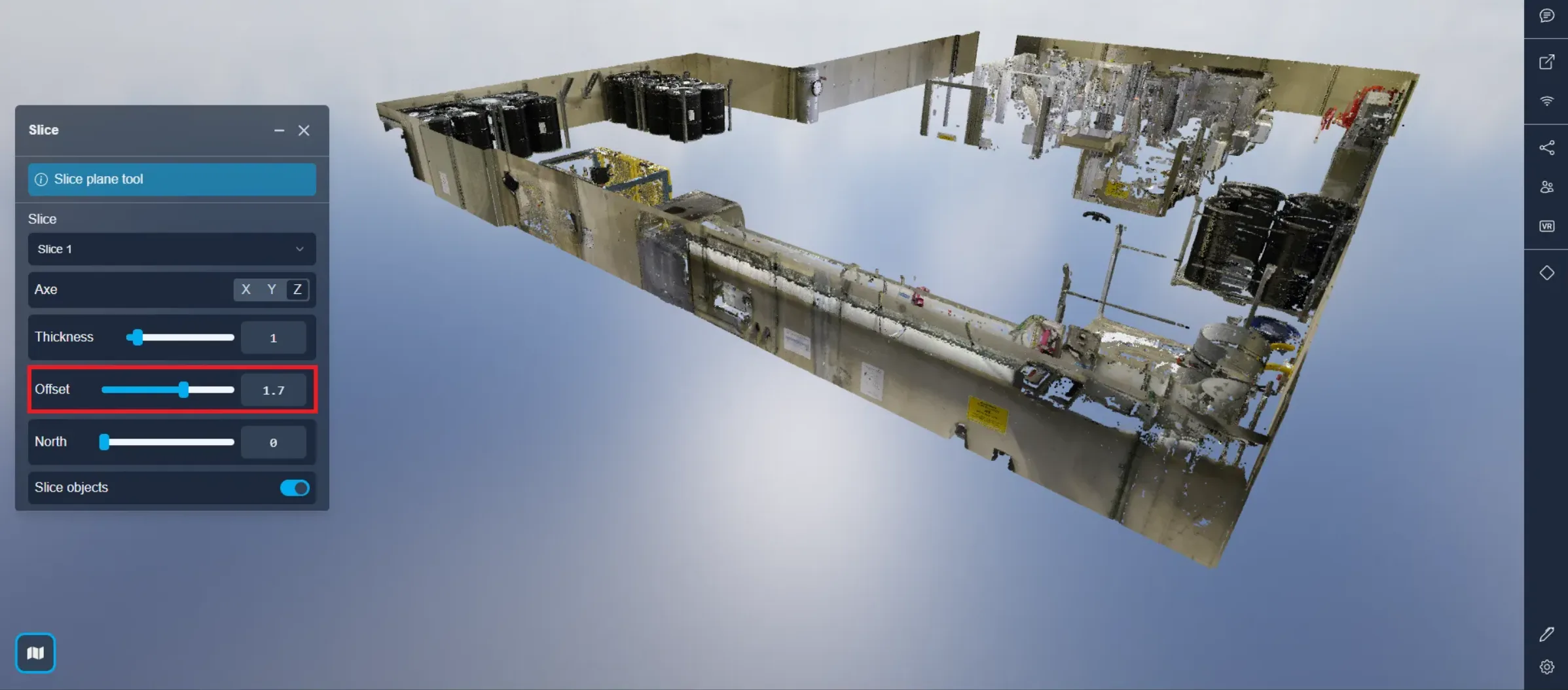

オフセットを使用すると、スライスの位置を調整できます。このコンテキストで、Z軸が選択されている場合、値0は地面のレベルに対応します。

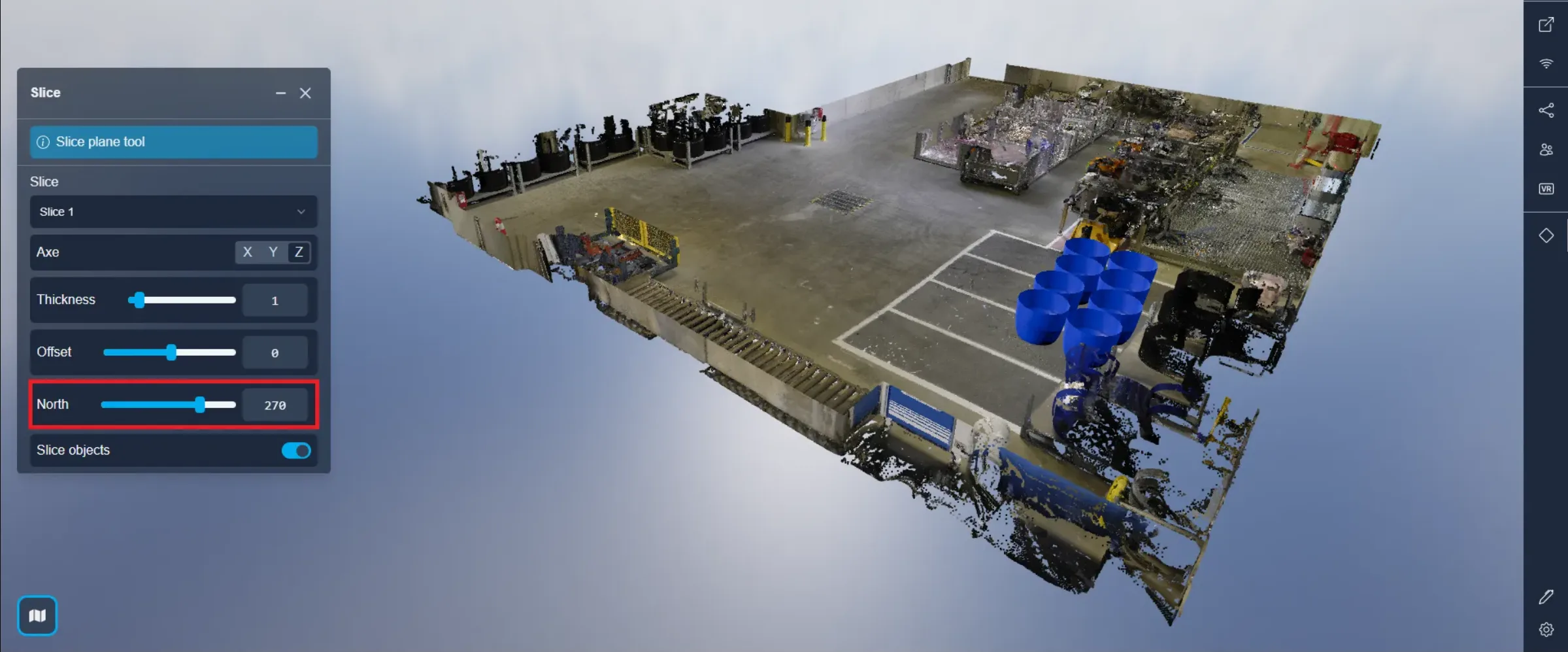

建物のラインに合わせてX軸とY軸を調整するために、プロジェクトの北向きを調整できます。

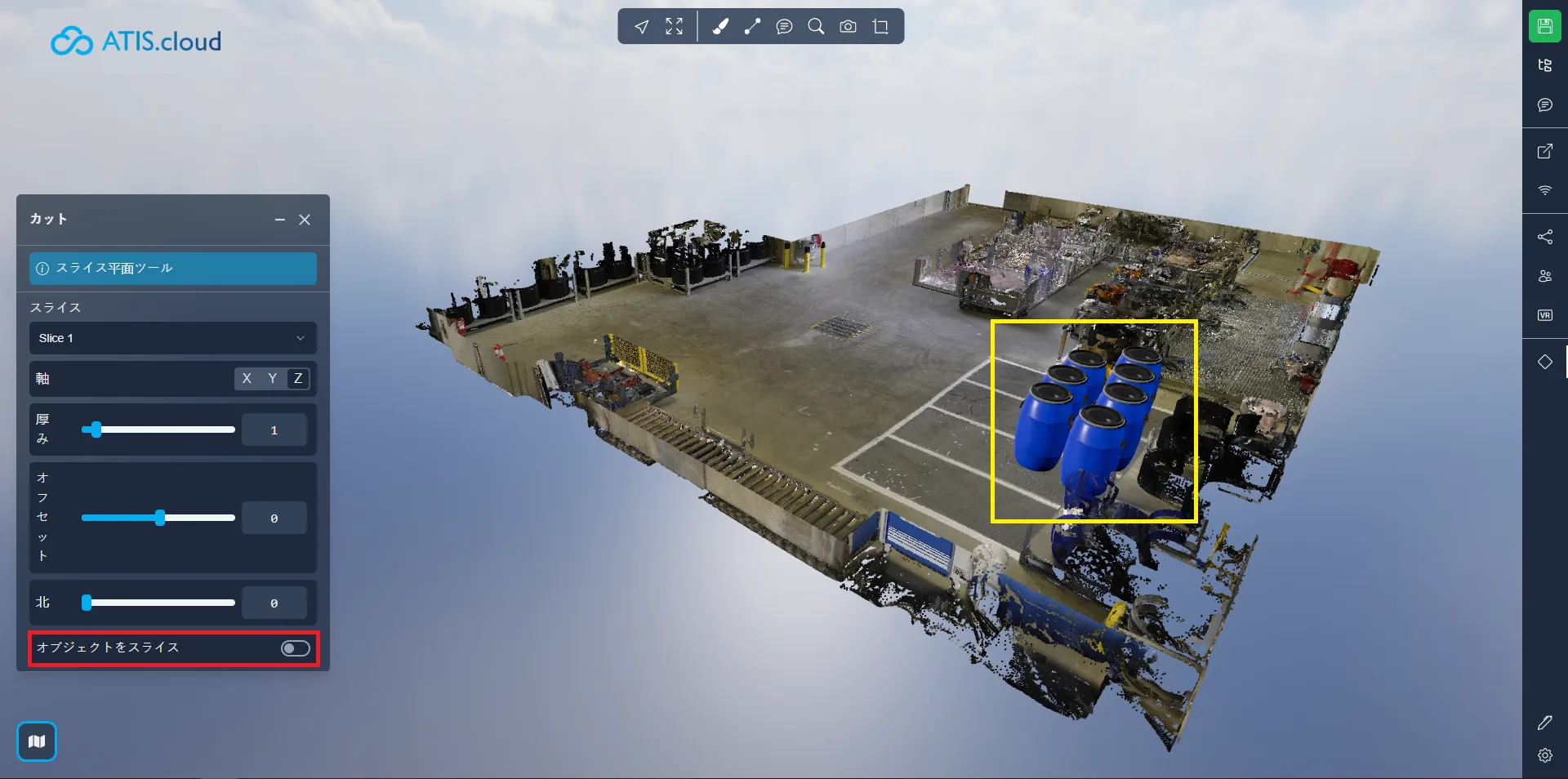

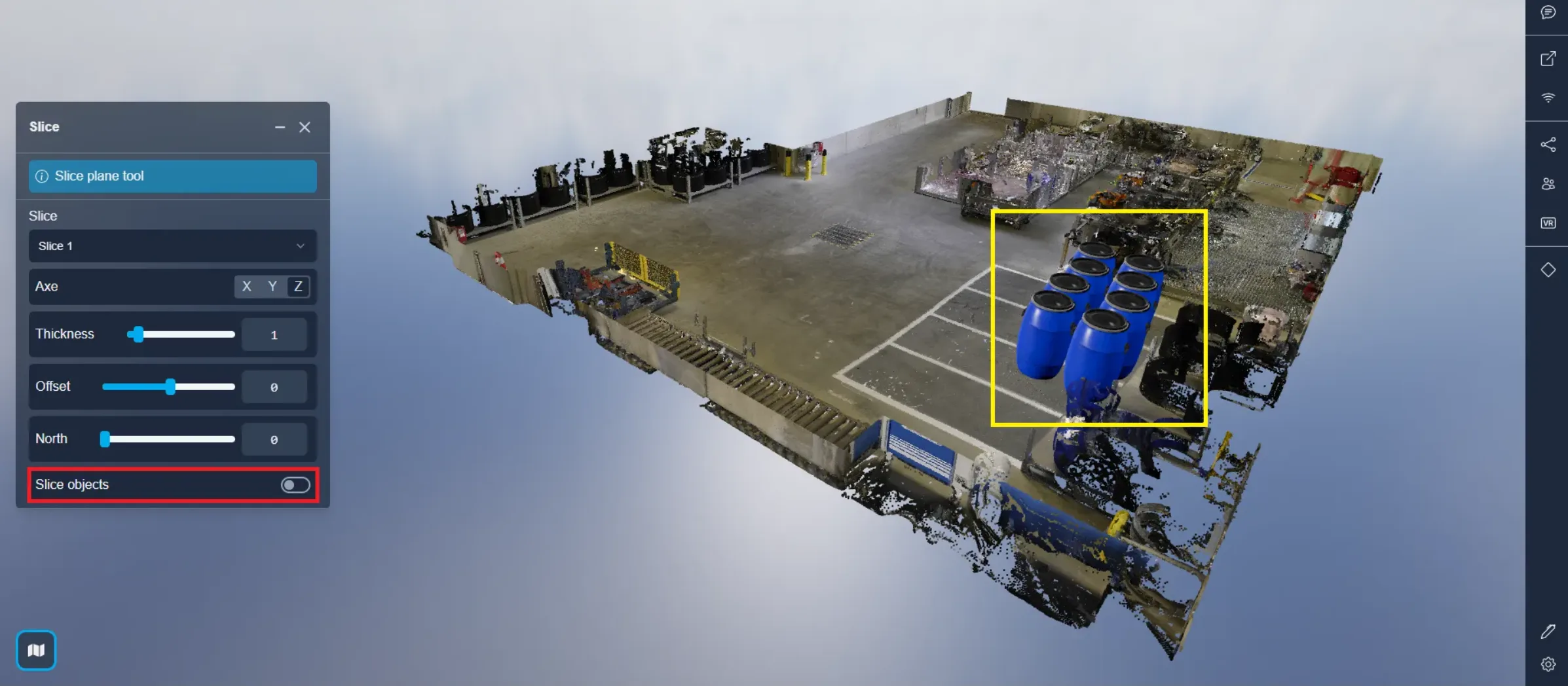

最後のオプションでは、スライスプレーンを使用する際に3Dおよび2Dオブジェクトを含めるか、ポイントクラウドのみをスライスするかを選択できます。

垂直プロファイルを作成し、それをエクスポートするには、この記事を参照してください。

問題が発生した場合は、サポートチームが対応いたしますので、ご安心ください。楽しく探索してください！
