Analisi e revisione Scan-to-BIM
Scan-to-BIM va un passo oltre rispetto a Scan-to-Plan: l'analisi propone oggetti edilizi (muri e aperture con i relativi dati costruttivi) che rivedi e poi esporti come modello BIM. La scheda è disponibile con il piano Scan-to-BIM.
Eseguire un'analisi

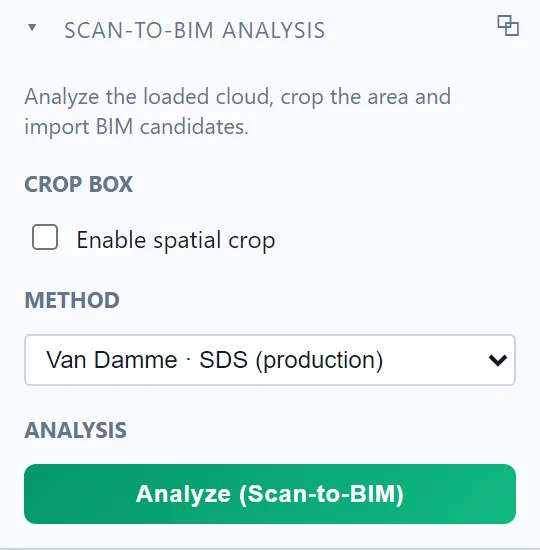

Tutto viene gestito dal pannello Analisi Scan-to-BIM:
- Carica la nuvola di punti (vedi Caricare le nuvole di punti).
- Facoltativamente, ritaglia la zona da analizzare con Attiva ritaglio spaziale (vedi Riquadro di ritaglio).
- Scegli il Metodo. Il metodo di produzione è disponibile per ogni abbonamento Scan-to-BIM; le altre voci dell'elenco sono metodi ad accesso riservato utilizzati in incarichi specifici.
- Fai clic su Analizza (Scan-to-BIM).
L'elaborazione viene eseguita sulla piattaforma e può richiedere diversi minuti su una scansione di grandi dimensioni. Mentre l'analisi è in corso, il pannello e i controlli di ritaglio sono bloccati, così che la zona non possa spostarsi durante l'elaborazione.
Rivedere i candidati
L'analisi restituisce i candidati con le relative prove a supporto, e il gruppo Revisione è il luogo in cui arbitri:
- La Revisione guidata ti accompagna attraverso i candidati uno alla volta, piano per piano, così che ogni muro del modello finale sia un muro che hai accettato.
- Il Report di rilevamento riepiloga ciò che è stato trovato e con quale grado di confidenza.
- Le Ipotesi mostrano le interpretazioni concorrenti che l'analisi ha valutato per un determinato punto.
I candidati accettati diventano normali oggetti ATIS.cad: muri che puoi modificare come qualsiasi altro (vedi Selezionare e modificare oggetti).
Esportare il modello
Una volta rivisto il modello, Esporta IFC nella stessa scheda lo consegna a Revit e ad altri software BIM (vedi Esportare IFC).
Per qualsiasi domanda o per ulteriori informazioni, contatta il team tecnico.
