Scan-to-Plan
Scan-to-Plan trasforma una nuvola di punti in una pianta 2D modificabile. È il percorso rapido quando il risultato atteso è una pianta e non un modello BIM completo. La scheda è disponibile con il piano Scan-to-Plan.

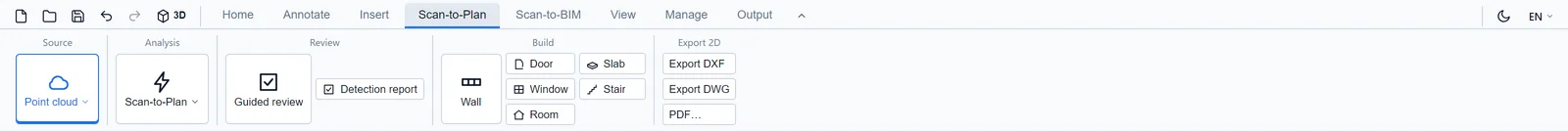

La scheda si legge come il flusso di lavoro, da sinistra a destra:
- Origine: carica e gestisci la nuvola di punti (vedi Caricare le nuvole di punti). Utilizza il riquadro di ritaglio e il rilevamento dei livelli per isolare il piano desiderato (vedi Riquadro di ritaglio e Rilevamento automatico dei livelli).
- Analisi: avvia l'analisi Scan-to-Plan sulla nuvola caricata. L'elaborazione viene eseguita sulla piattaforma; il suo avanzamento è riportato nel pannello e l'editor resta utilizzabile nel frattempo.
- Revisione: l'analisi restituisce candidati di muro, non un risultato da prendere o lasciare. La revisione guidata ti accompagna attraverso di essi in modo che tu accetti, regoli o rifiuti ciascuno, piano per piano.
- Costruisci: l'intero set di strumenti 2D (Muro, Porta, Finestra, Locale e il resto della scheda Inizio) per completare ciò che l'analisi non ha potuto vedere.
- Esporta 2D: consegna il risultato come PDF, DXF o DWG (vedi Esportare in PDF e Esportare DWG e DXF).
La pianta generata è un documento di lavoro: rivedila e completala prima di utilizzarla per scopi legali o contrattuali.
Per qualsiasi domanda o per ulteriori informazioni, contatta il team tecnico.
