Esportare in PDF
Esportare la pianta corrente
- Apri la scheda Output e fai clic su PDF... (il pulsante si attiva quando il disegno contiene elementi).

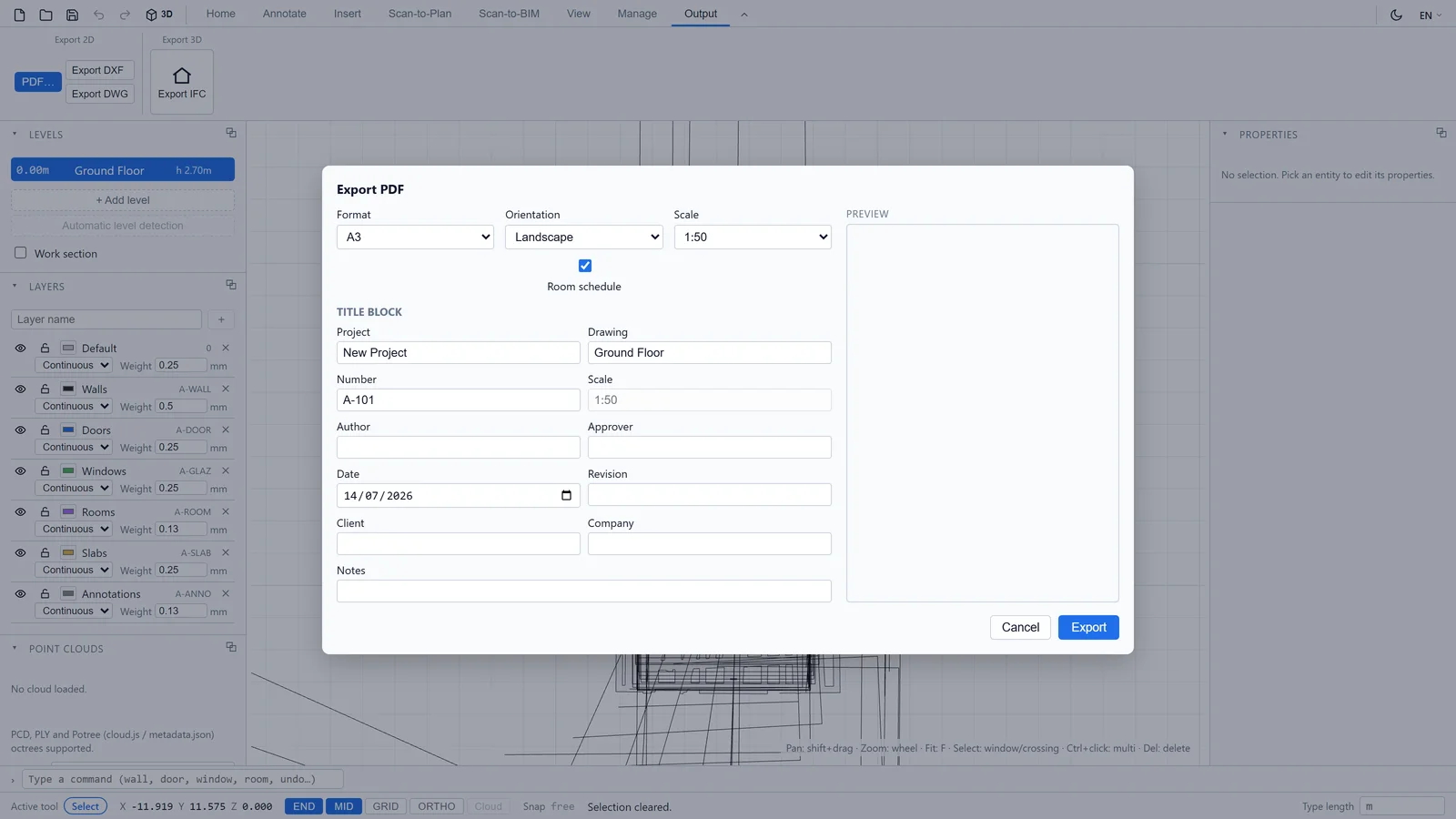

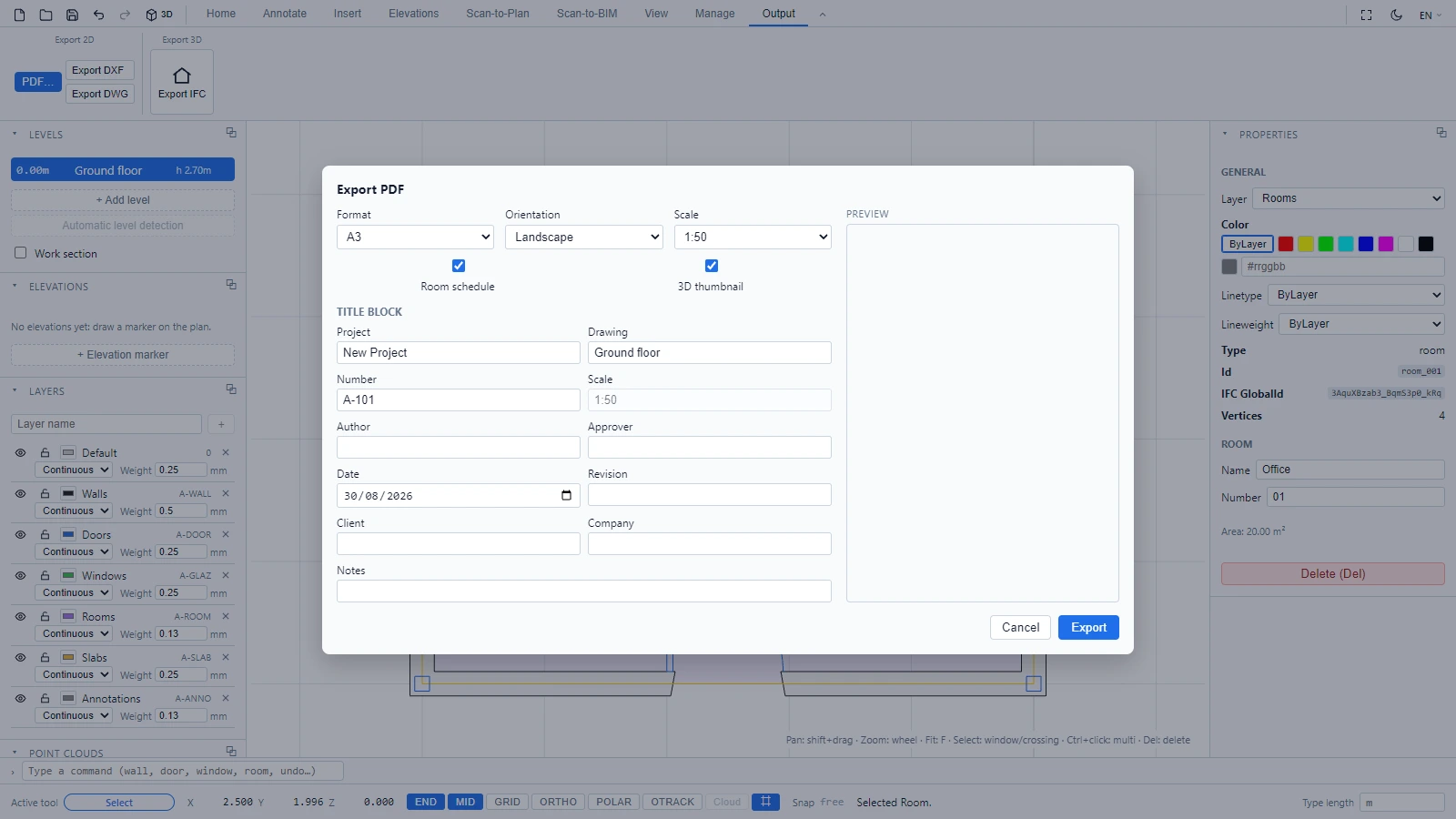

- Compila la finestra di dialogo Esporta PDF e fai clic su Esporta.
La finestra di dialogo ti offre:
- Formato e Orientamento della tavola (A3 orizzontale per impostazione predefinita).
- Scala: una vera scala architettonica come 1:50, rispettata sulla carta.
- Abaco dei locali: aggiunge alla tavola la tabella dei locali e delle aree.
- Cartiglio: progetto, nome del disegno (precompilato con il livello attivo), numero della tavola, autore, approvatore, data, revisione, cliente, azienda e note. L'anteprima sulla destra mostra la tavola composta.
La pianta esportata è il livello attivo, disegnato in scala con i suoi layer così come sono attualmente visualizzati: nascondi ciò che non deve essere stampato prima di esportare (vedi Layer).
Set di tavole
Per una consegna completa, apri il pannello Tavole (Vista > Tavolozze > Tavole). Ogni tavola abbina un livello a un formato, un orientamento e una scala, con il proprio nome e numero. Esporta set (PDF) produce quindi l'intero set in una sola volta.
Il testo del PDF utilizza un carattere latino. Se la tua interfaccia è impostata su una lingua con un altro sistema di scrittura (russo, cinese, giapponese, coreano, arabo, ebraico, hindi), le etichette del PDF ripiegano sull'inglese affinché il risultato resti leggibile.
