Sfondi immagine e PDF

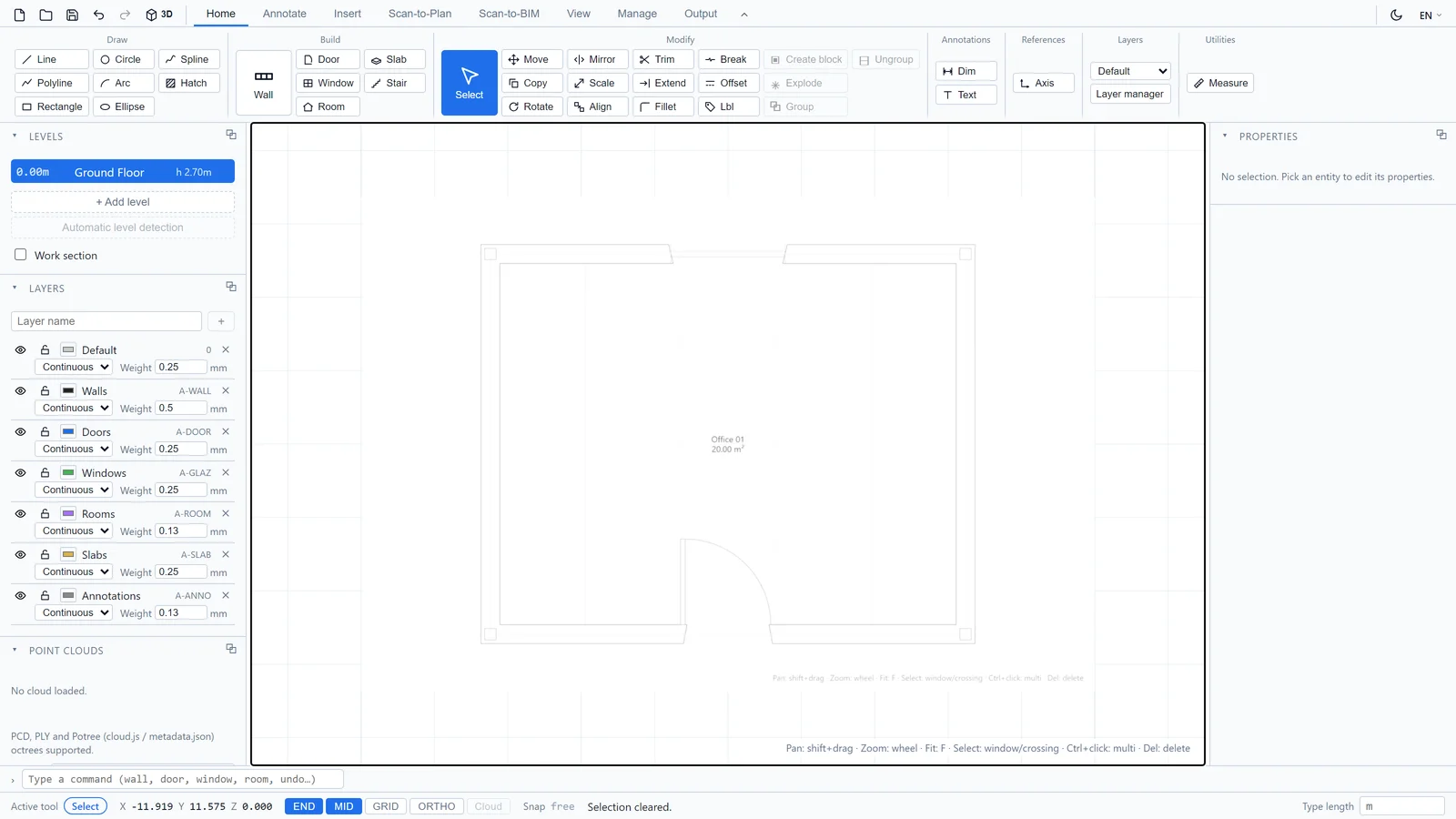

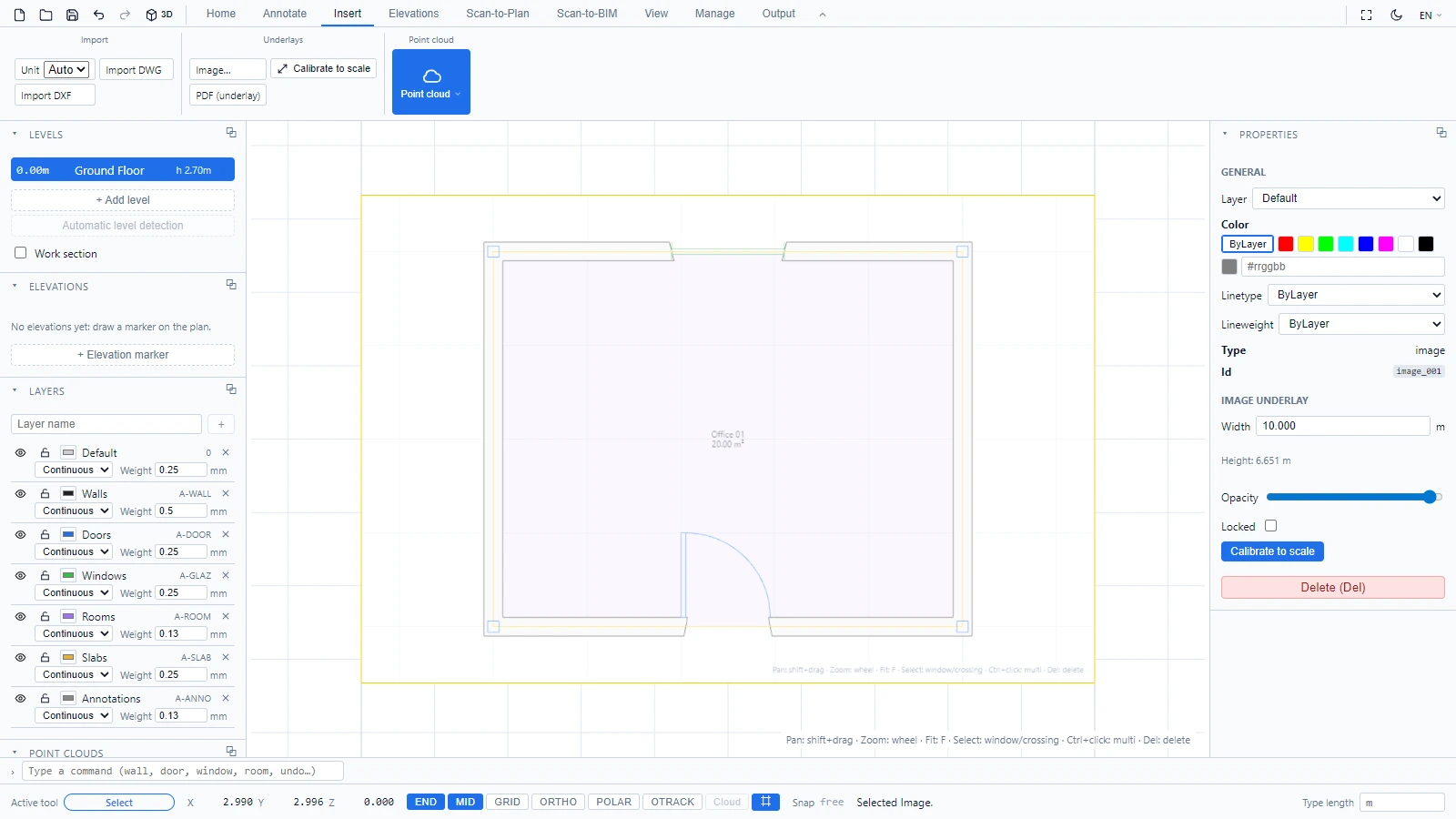

Uno sfondo è una pianta scansionata, una foto o un PDF che collochi sotto il tuo disegno per ricalcarlo. È il punto di partenza classico quando disponi soltanto della carta.
Collocare uno sfondo
- Apri la scheda Inserisci.
- In Sfondi, fai clic su Immagine... per un file immagine, oppure su PDF (sfondo) per una pagina PDF.
Seleziona lo sfondo come qualsiasi oggetto per regolarlo nel pannello Proprietà, opacità compresa, oppure per bloccarlo in modo che i tuoi clic lo attraversino mentre ricalchi.
Calibrarlo sulle dimensioni reali
Una scansione contiene pixel, non metri. Dagli una scala:
- Seleziona lo sfondo immagine.
- In Inserisci > Sfondi, fai clic su Calibra in scala.
- Fai clic su due punti di cui conosci la distanza reale, ad esempio le due estremità di un muro che conosci.

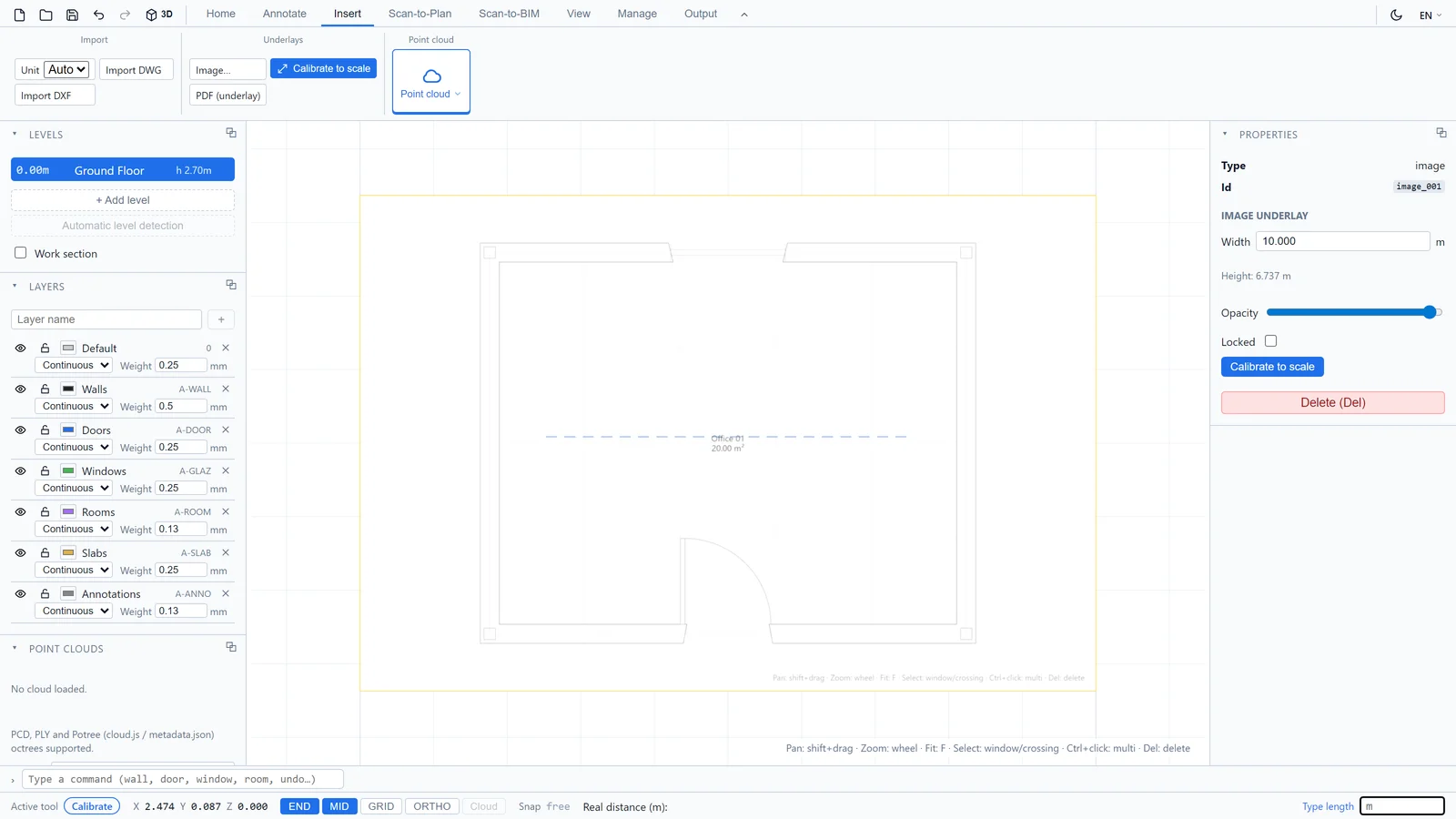

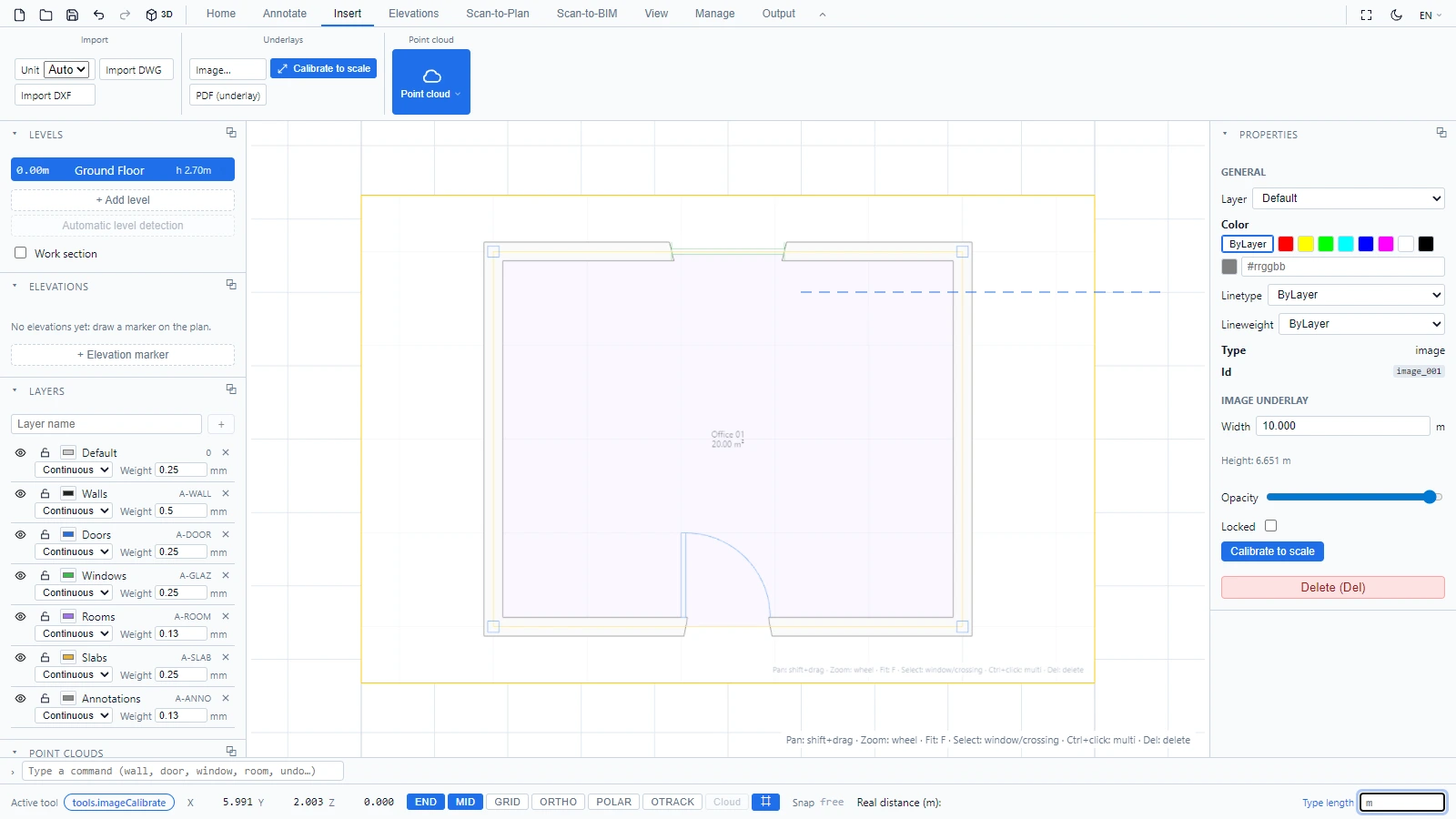

- La barra di stato chiede la distanza reale in metri: digitala e premi Invio.
Lo sfondo viene ridimensionato in modo che i tuoi due punti si trovino esattamente a quella distanza l'uno dall'altro. Da lì, ricalca i muri sopra di esso con sicurezza (vedi Disegnare i muri) e verifica qualsiasi distanza con Misura.
Se lo sfondo è bloccato, sbloccalo prima: la barra di stato te lo ricorda quando la calibrazione viene rifiutata per questo motivo.
