Misura e assi di riferimento

Misura

Quando ti serve solo un numero, non un'entità quota:

1. Fai clic su Misura in Inizio > Utilità (oppure digita measure, o il codice AutoCAD di).
2. Fai clic sui punti lungo ciò che desideri misurare.

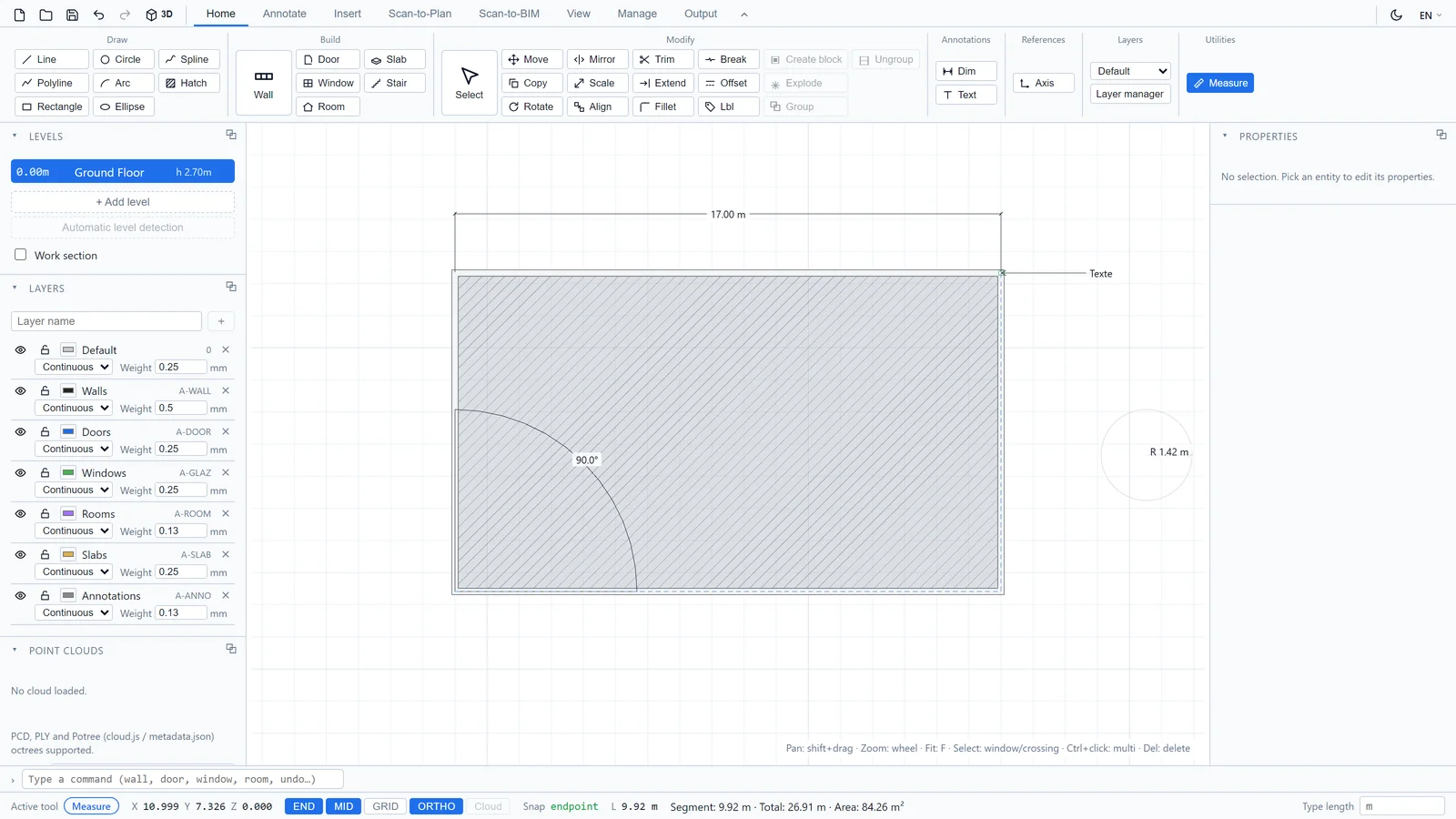

La barra di stato mantiene una lettura aggiornata: la lunghezza del segmento corrente, il totale e l'area racchiusa una volta raggiunti tre o più punti. Il clic destro o il tasto Esc azzerano la misurazione. Nulla viene aggiunto al disegno.

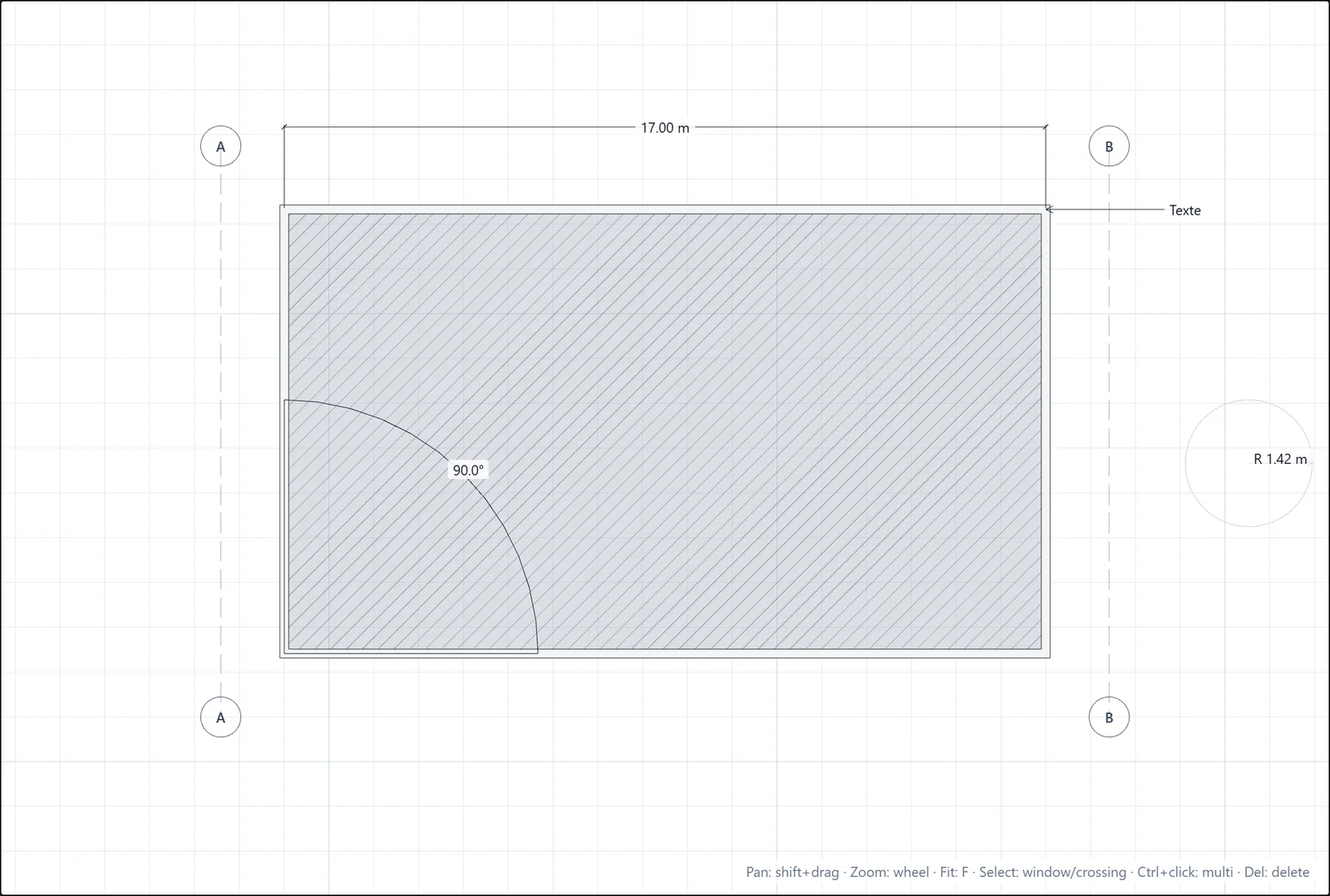

Assi di riferimento

Gli assi sono le linee di riferimento con lettere dei disegni di costruzione. In Inizio > Riferimenti:

1. Fai clic su Asse.
2. Fai clic sui due punti finali dell'asse.

Ciascun asse riceve automaticamente la propria lettera (Asse A, Asse B...) e la mostra in una bolla a entrambe le estremità.
