Quote
Tutti gli strumenti di quotatura si trovano nella scheda Annota (i più usati sono riproposti anche in Inizio > Annotazioni).
Quote lineari
- Fai clic su Quota (scorciatoia H) oppure digita
dim. - Fai clic sul primo punto, poi sul secondo. Lo snap a END e MID consente di ottenere quote esatte dei muri.

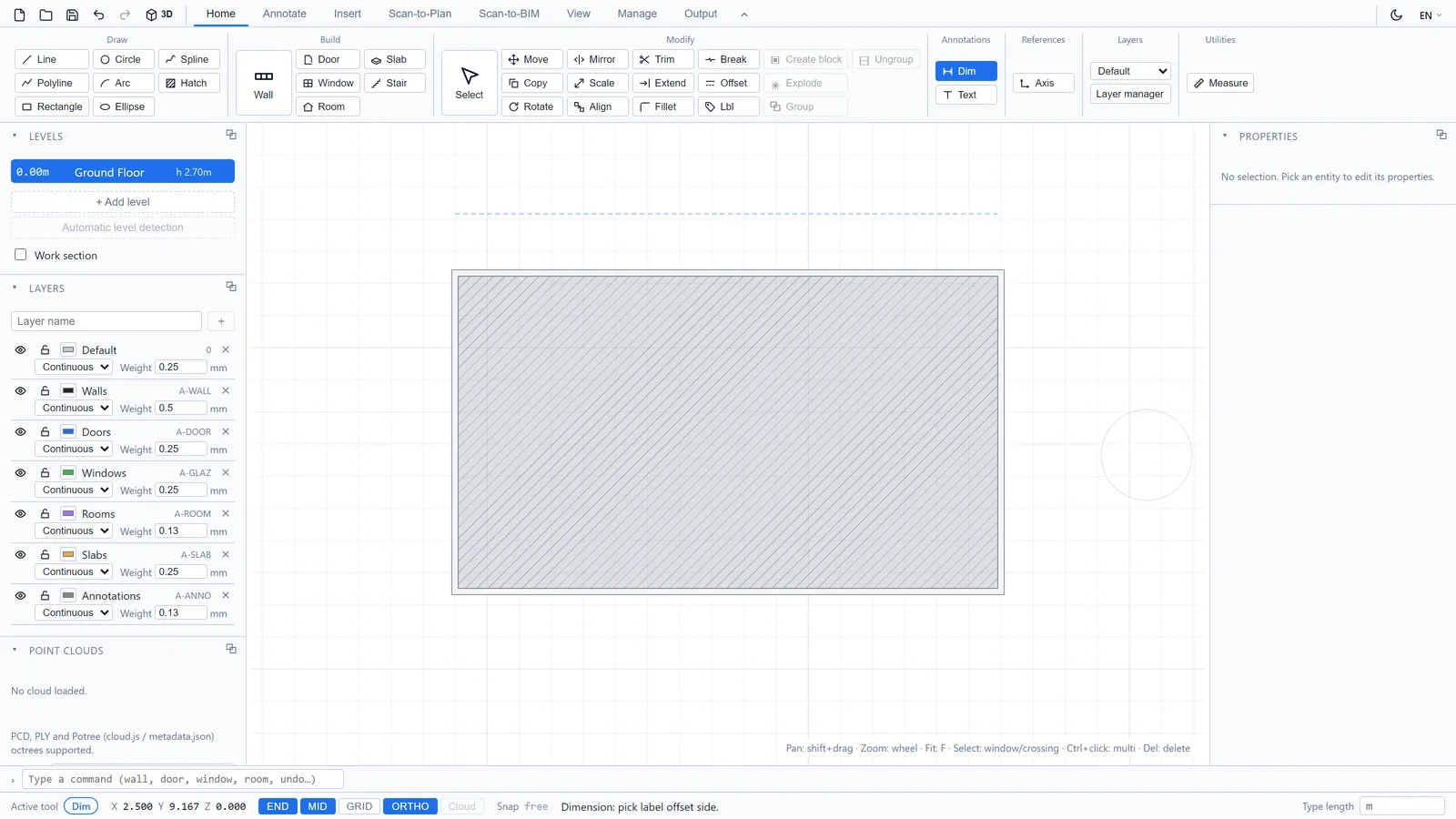

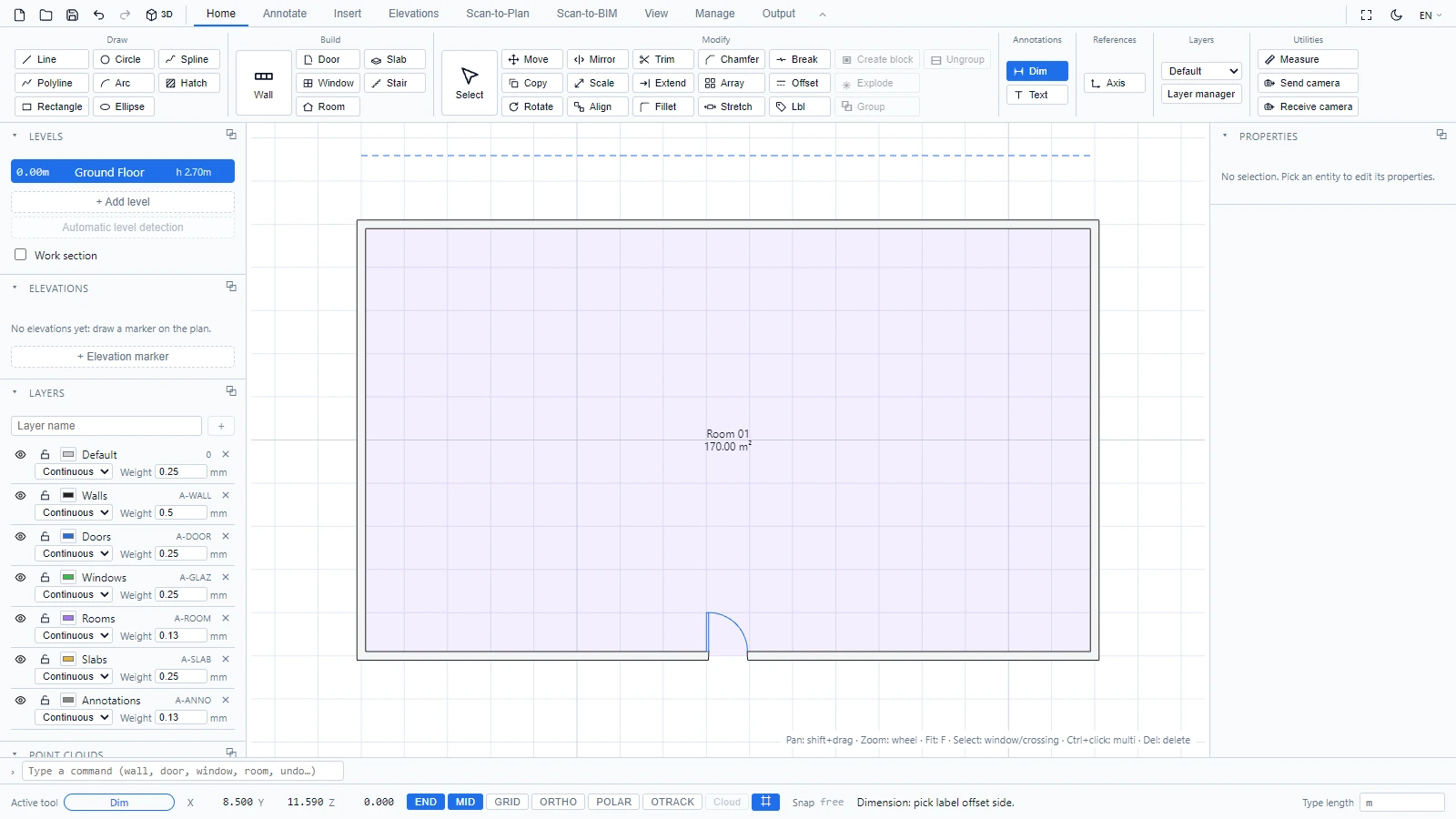

- Sposta il cursore per scegliere il lato della linea di quota e fai clic per posizionarla.
Lo strumento si concatena: dopo ogni quota, attende il primo punto della successiva. Il tasto Esc lo interrompe.
- Continua posiziona la quota successiva a partire dal punto in cui è terminata la precedente, per una serie di quote allineate.
- Linea base impila quote che condividono lo stesso primo punto.

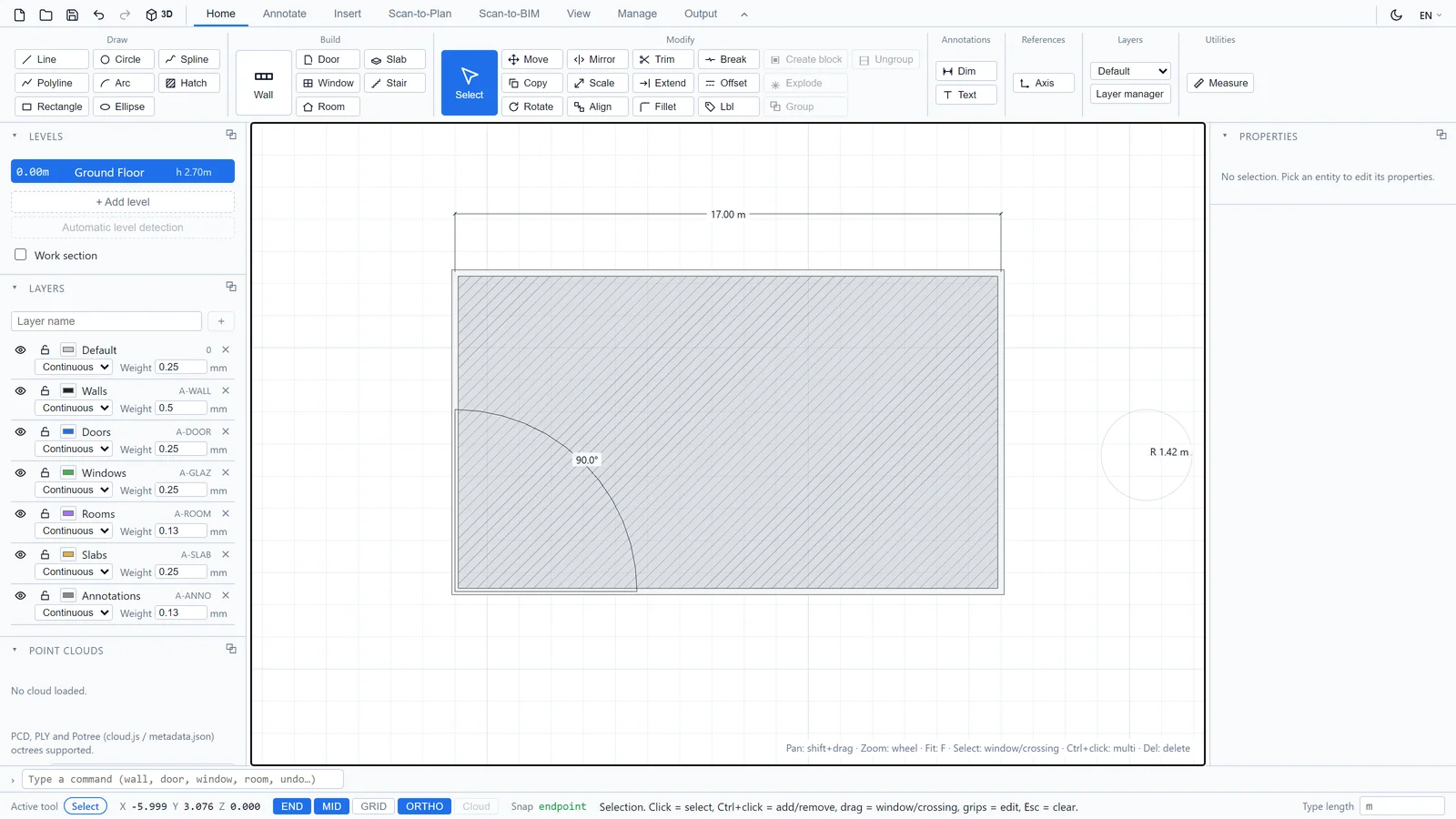

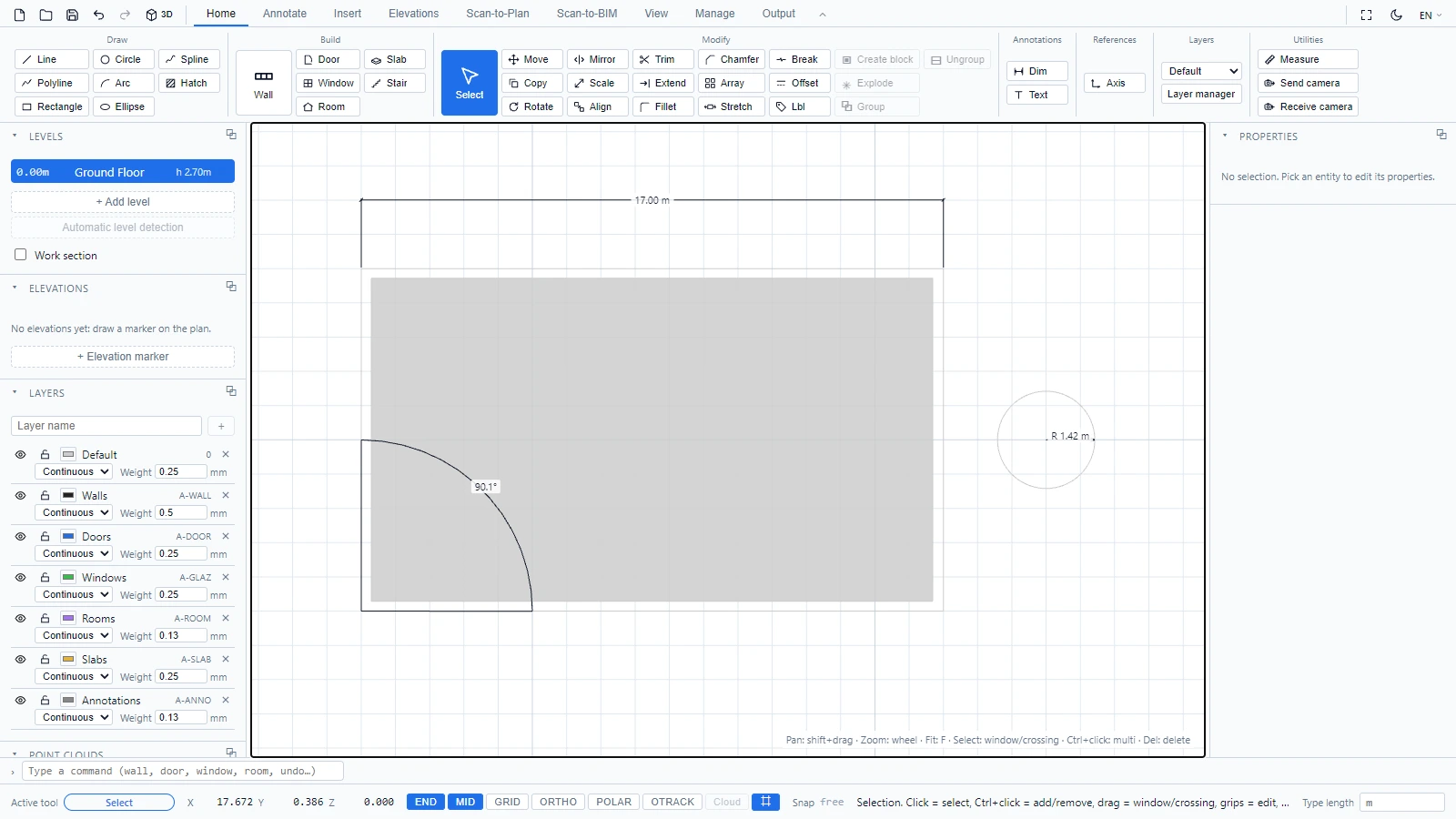

Raggio, Diametro, Angolare
- Raggio e Diametro: un clic su un cerchio.
- Angolare: fai clic sul vertice dell'angolo, poi su un punto su ciascun lato.
Le quote sono entità reali: selezionane una per spostarla o eliminarla, come qualsiasi altro elemento. Risiedono sul layer Annotazioni (A-ANNO), quindi puoi attivare o disattivare l'intero insieme di annotazioni con un solo clic (vedi Layer).
