Gruppi e blocchi
Quando un insieme di oggetti costituisce un tutt'uno (una scrivania con la sua sedia, un elemento di cucina, un dettaglio ripetuto), non manipoli più le parti una per una. ATIS.cad ti offre due livelli di aggregazione, entrambi in Inizio > Modifica.

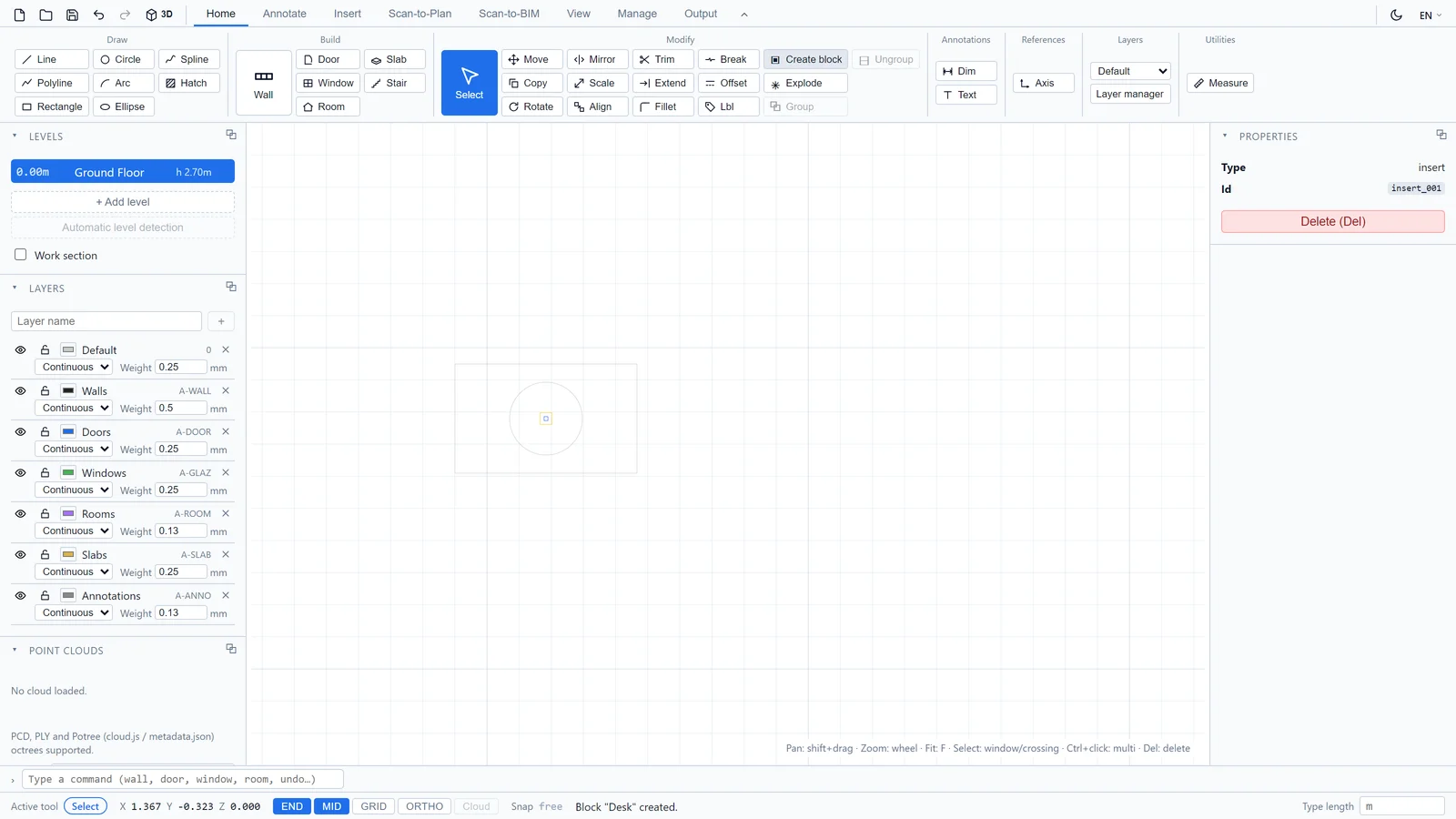

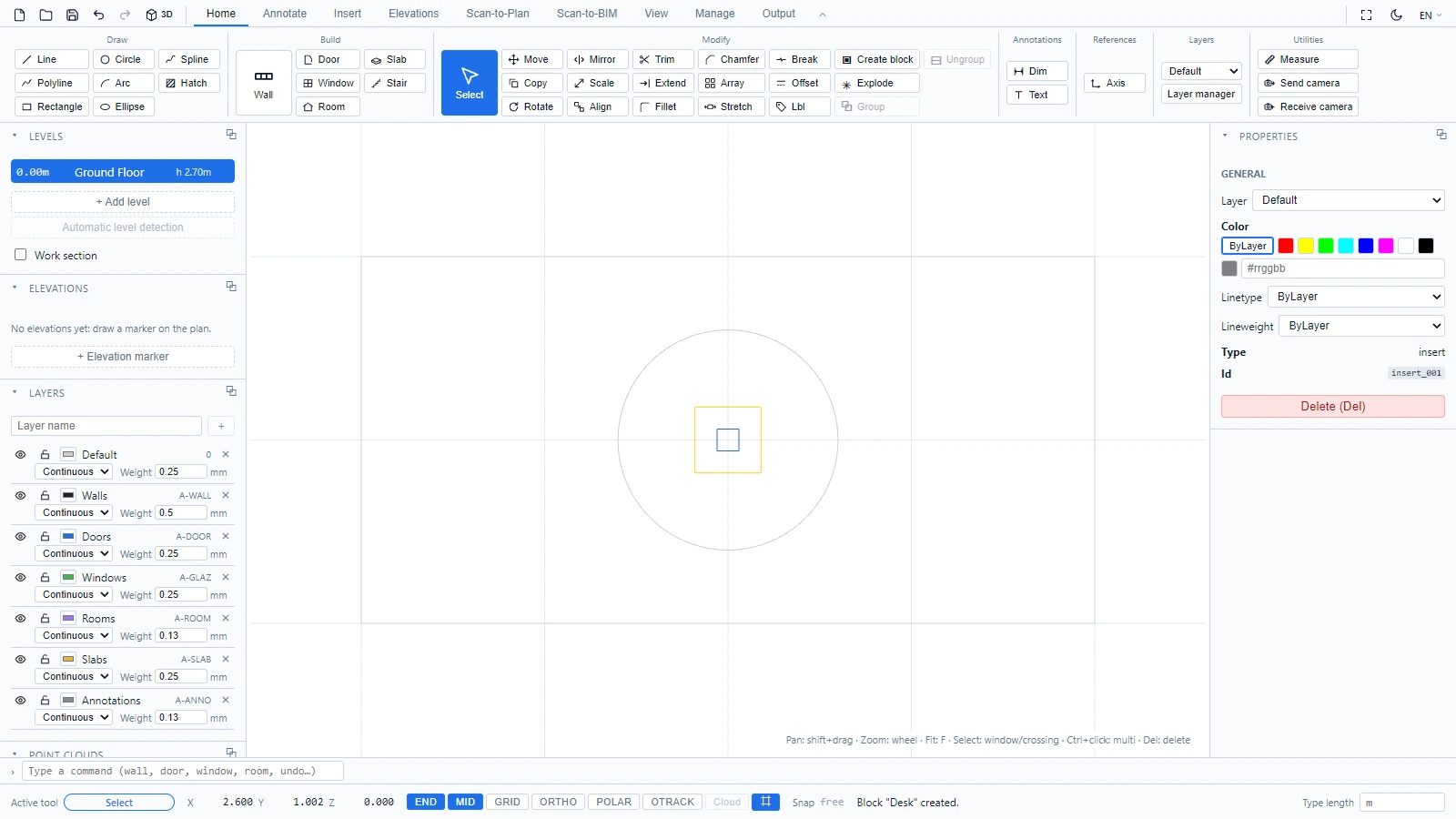

Creare un blocco
- Seleziona gli oggetti (la selezione a finestra è la più rapida, vedi Selezionare e modificare oggetti).
- Fai clic su Crea blocco e assegnagli un nome.

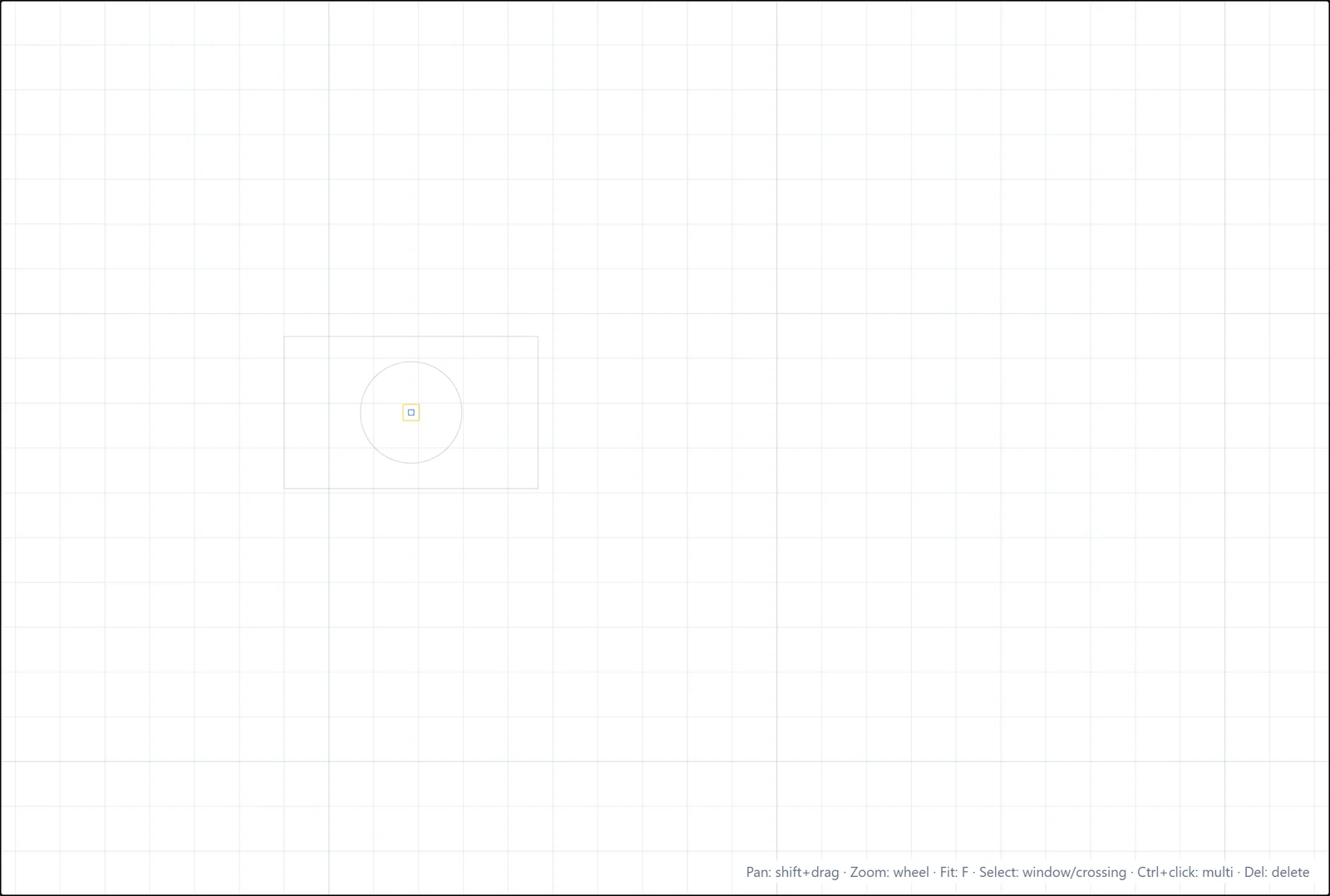

La selezione diventa una singola istanza di blocco. Si seleziona, si sposta e si copia come un'unica unità, che è esattamente ciò che serve per arredi e simboli ripetuti:
Esplodere un blocco

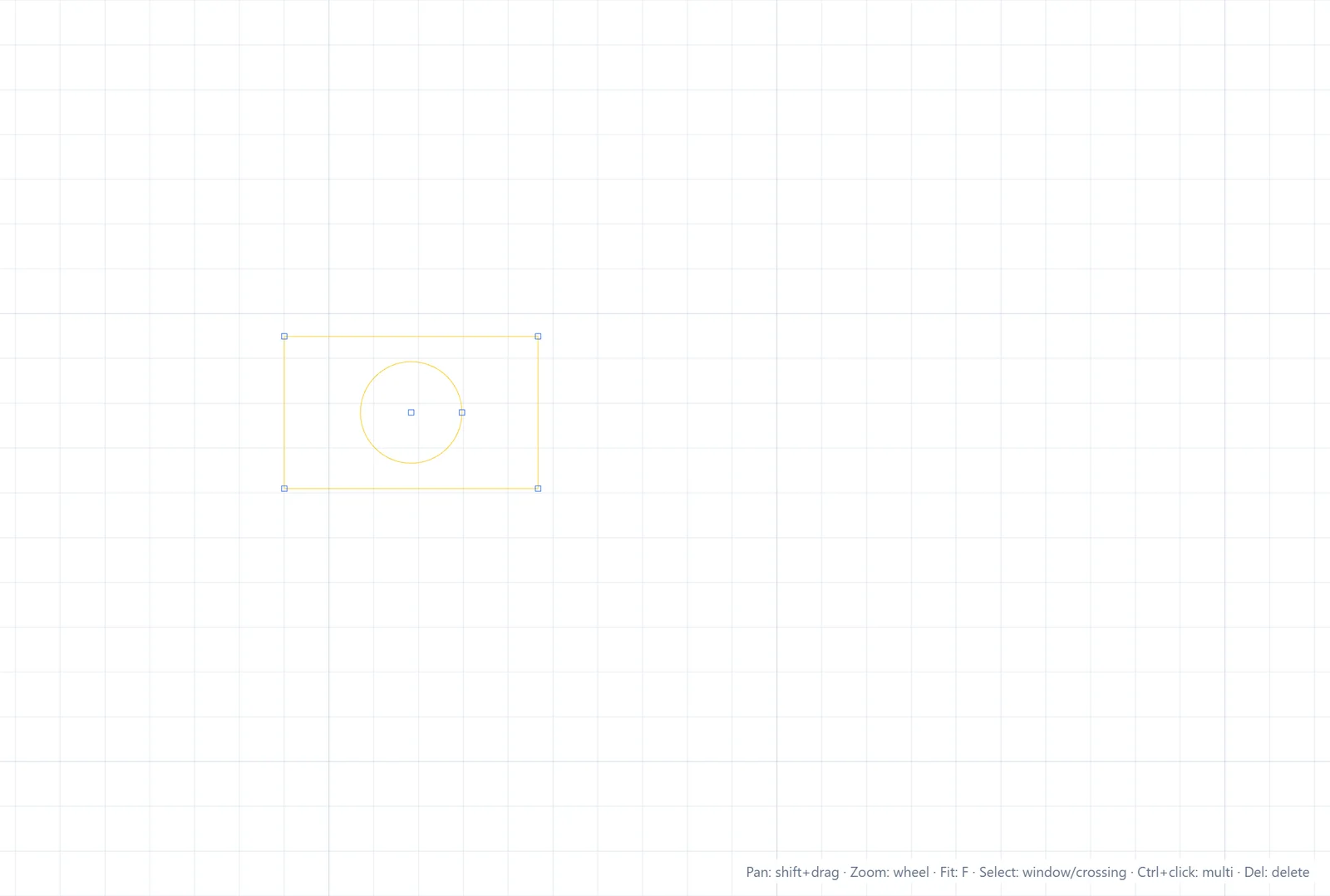

Per modificare il contenuto di un'istanza di blocco, selezionala e fai clic su Esplodi in Inizio > Modifica. L'istanza viene sostituita dalle entità che la compongono e la barra di stato le conta, per esempio "Esploso: 2 entità create".
Esplodi è importante anche per i file DWG importati: alcuni oggetti AutoCAD arrivano come istanze di blocco non modificabili, ed Esplodi è il modo per aprirle.
Gruppi
Un gruppo è un'associazione più leggera: fai clic su Raggruppa per legare insieme gli oggetti selezionati sotto un nome, e su Separa per sciogliere l'associazione. A differenza di un blocco, un gruppo non crea una definizione riutilizzabile, si limita a tenere insieme gli elementi.
