Taglia, Estendi, Offset, Raccordo e Spezza

Questi cinque strumenti di Inizio > Modifica si occupano delle giunzioni. Agiscono su muri e linee e la barra di stato descrive ogni passaggio.

Taglia​

Rimuove la parte di un muro che sporge oltre un altro.

  1. Fai clic su Taglia (scorciatoia X).
  2. Fai clic sul muro di taglio.
  3. Fai clic sul lato del muro attraversato che desideri rimuovere.

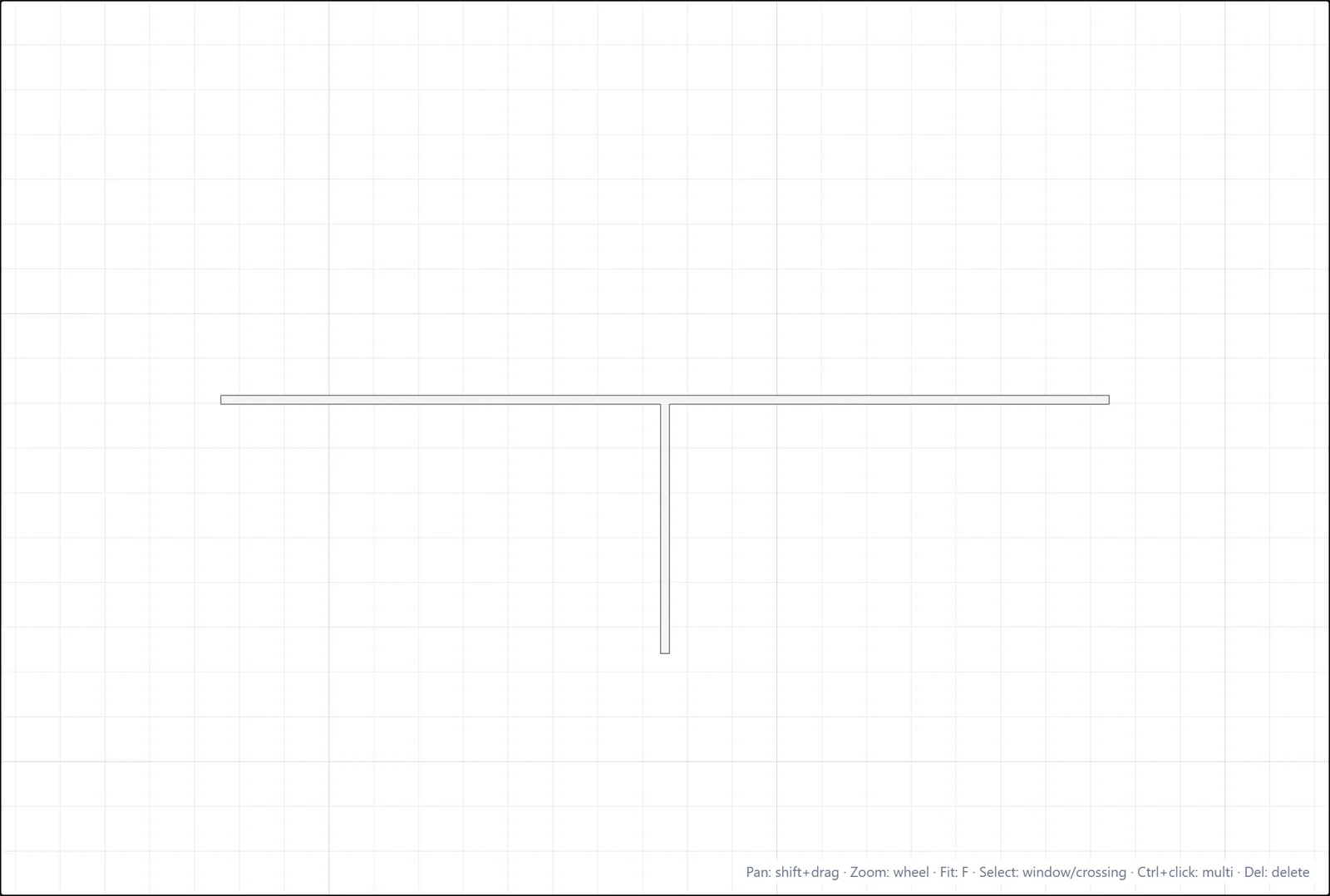

Una giunzione a T dopo aver tagliato la sporgenza

Estendi​

L'opposto di Taglia: fai clic su un muro o una linea vicino all'estremità da estendere e questa si allunga fino al confine successivo davanti a sé. Se davanti a quell'estremità non c'è nulla, la barra di stato lo segnala.

Offset​

Crea una copia parallela a una distanza fissa, il modo più rapido per costruire corridoi e doppie pareti divisorie.

  1. Fai clic su Offset (scorciatoia O).
  2. Digita una distanza e premi Invio, oppure mantieni quella corrente.
  3. Fai clic sul muro, poi fai clic sul lato in cui deve comparire la copia.

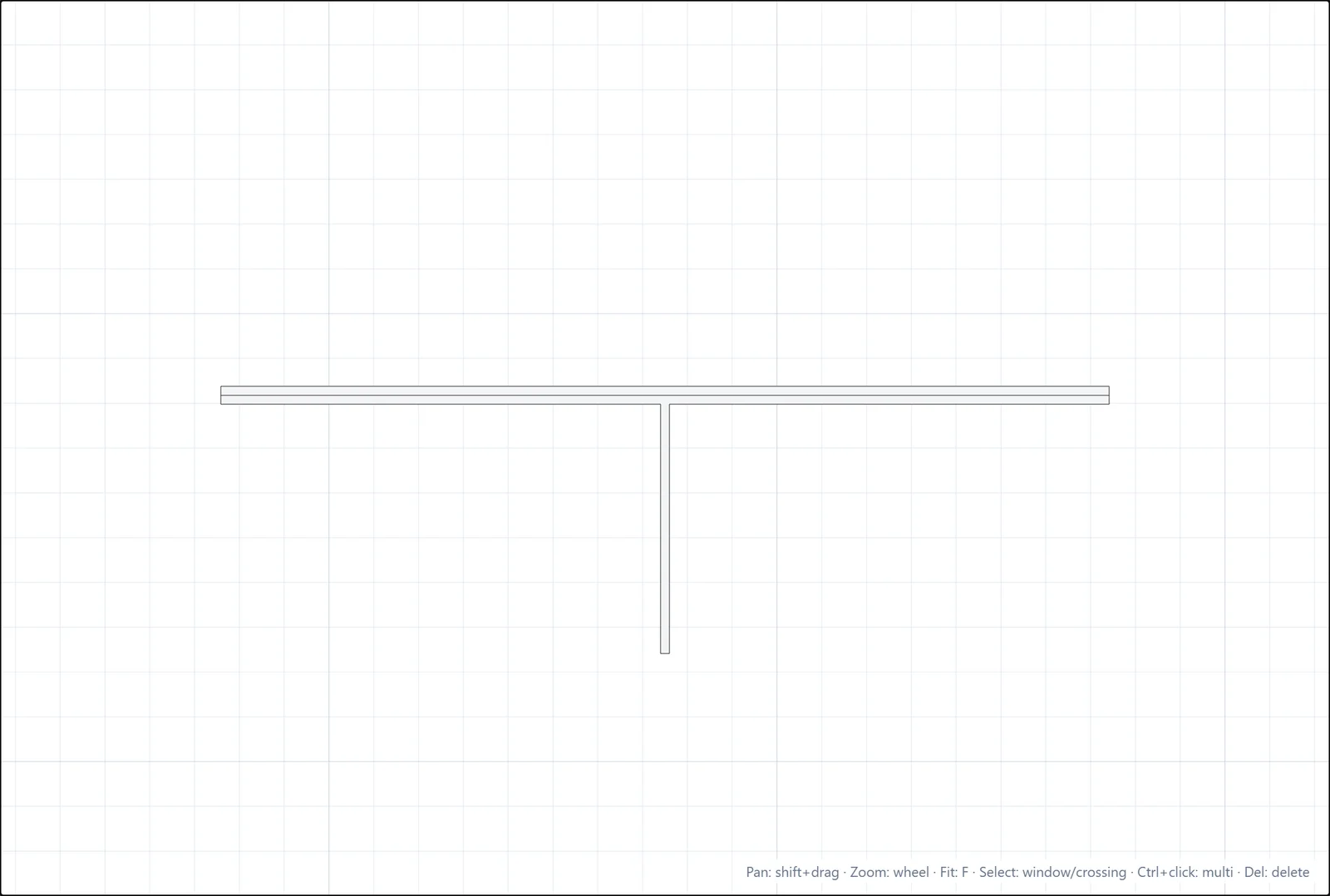

Un muro in offset parallelo all'originale

Raccordo​

Unisce due muri (o due linee) in un angolo pulito, anche se non si toccano ancora.

  1. Fai clic su Raccordo.
  2. Fai clic sul primo oggetto, sul lato che desideri mantenere.
  3. Fai clic sul secondo oggetto dello stesso tipo, sul lato da mantenere.

I due vengono estesi o accorciati fino a incontrarsi, e la barra di stato conferma "Raccordo eseguito." Entrambi gli oggetti devono essere dello stesso tipo e sullo stesso livello; oggetti paralleli non possono formare un angolo.

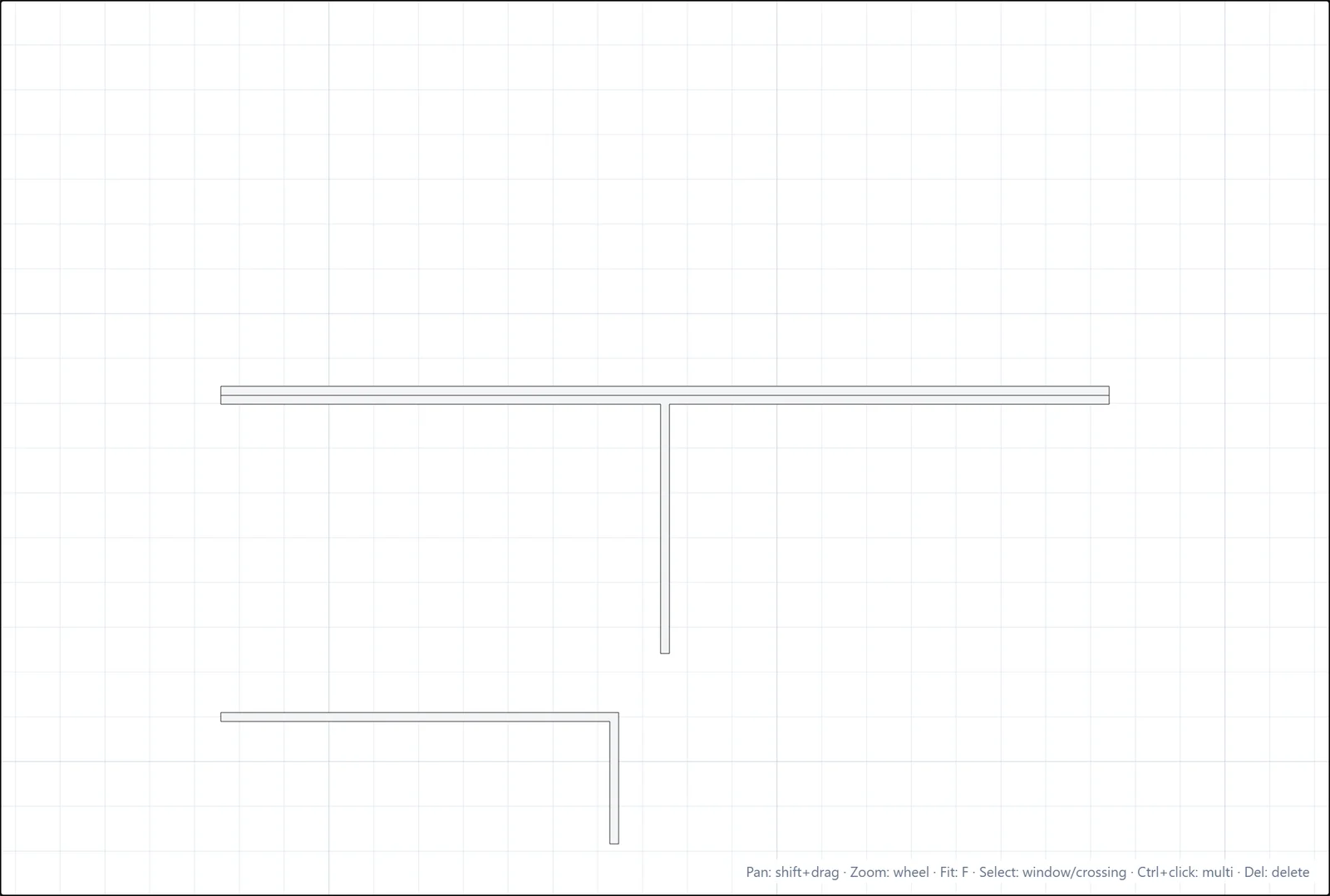

Due muri uniti in un angolo con Raccordo

Spezza​

Divide una linea in due: fai clic su Spezza, poi fai clic sulla linea nel punto di interruzione. Ciascuna metà diventa un'entità a sé.
