Sposta, copia e trasforma

Tutti gli strumenti di trasformazione si trovano in Inizio > Modifica. Sono raggruppati in due famiglie che si comportano in modo diverso, di proposito.

Sposta e Copia: selezione durante l'operazione

Non è necessario selezionare nulla in anticipo.

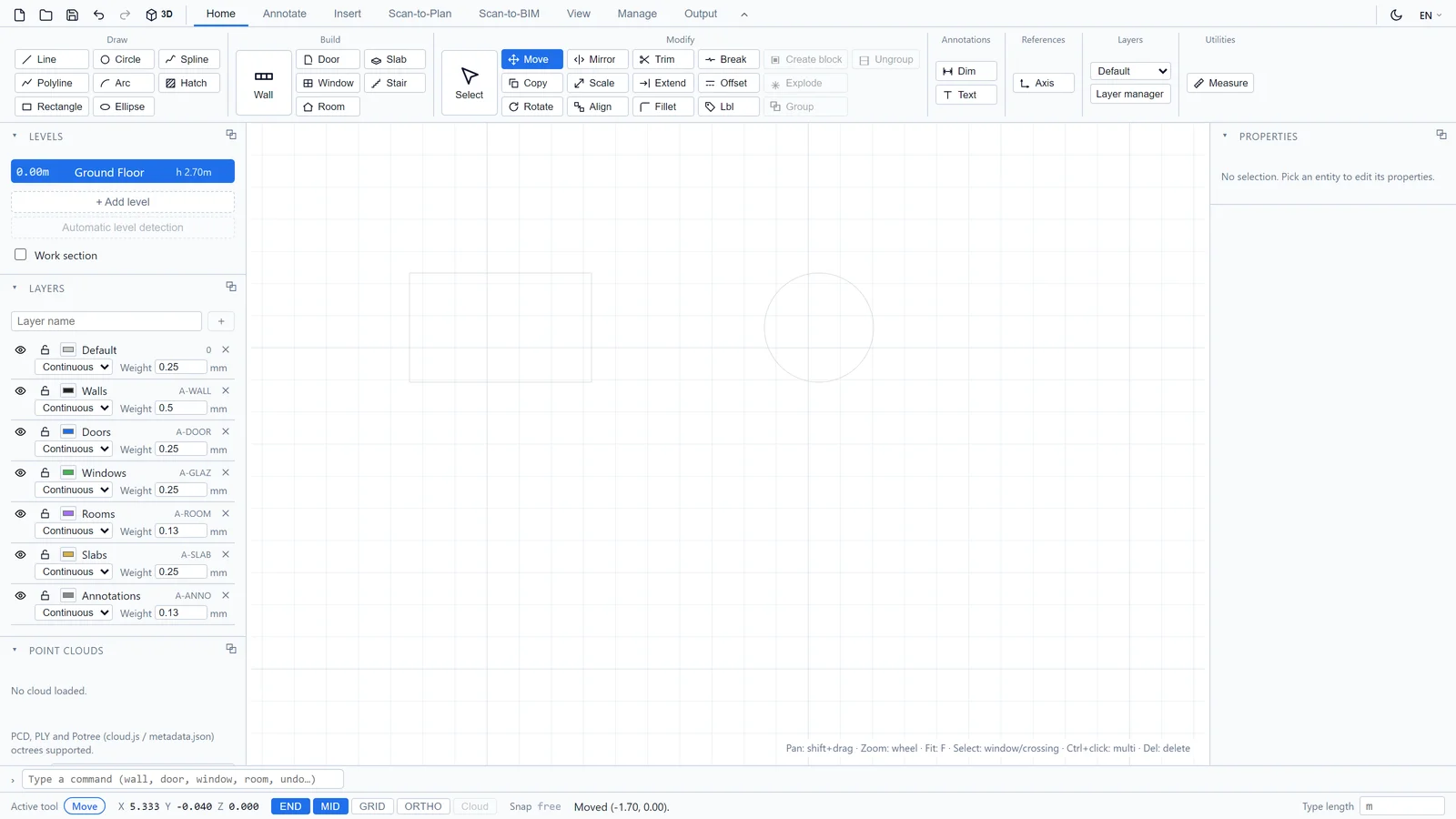

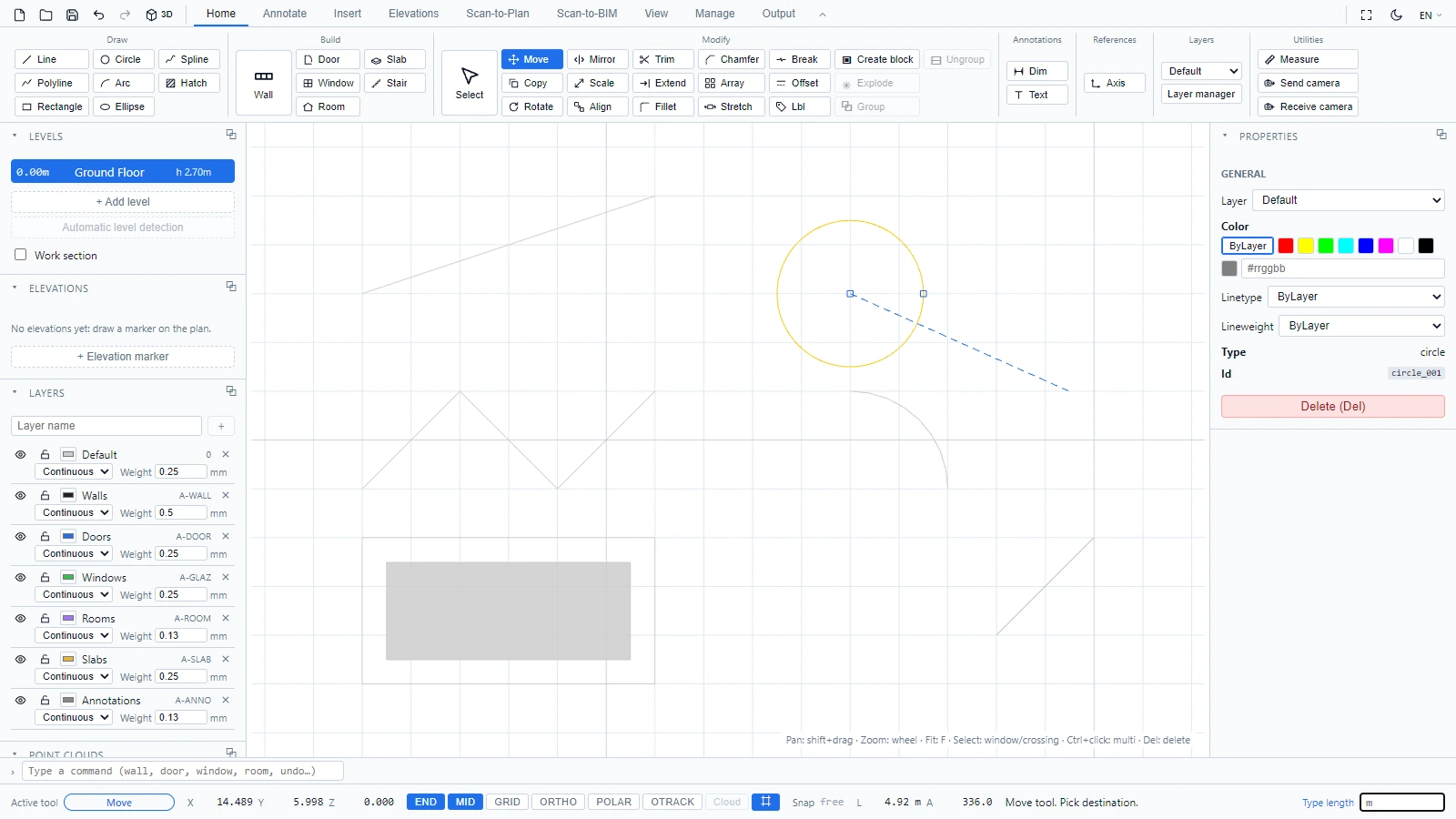

• Sposta (scorciatoia M): fai clic sull'entità, fai clic su un punto base, poi fai clic sulla destinazione. L'anteprima tratteggiata segue il cursore.

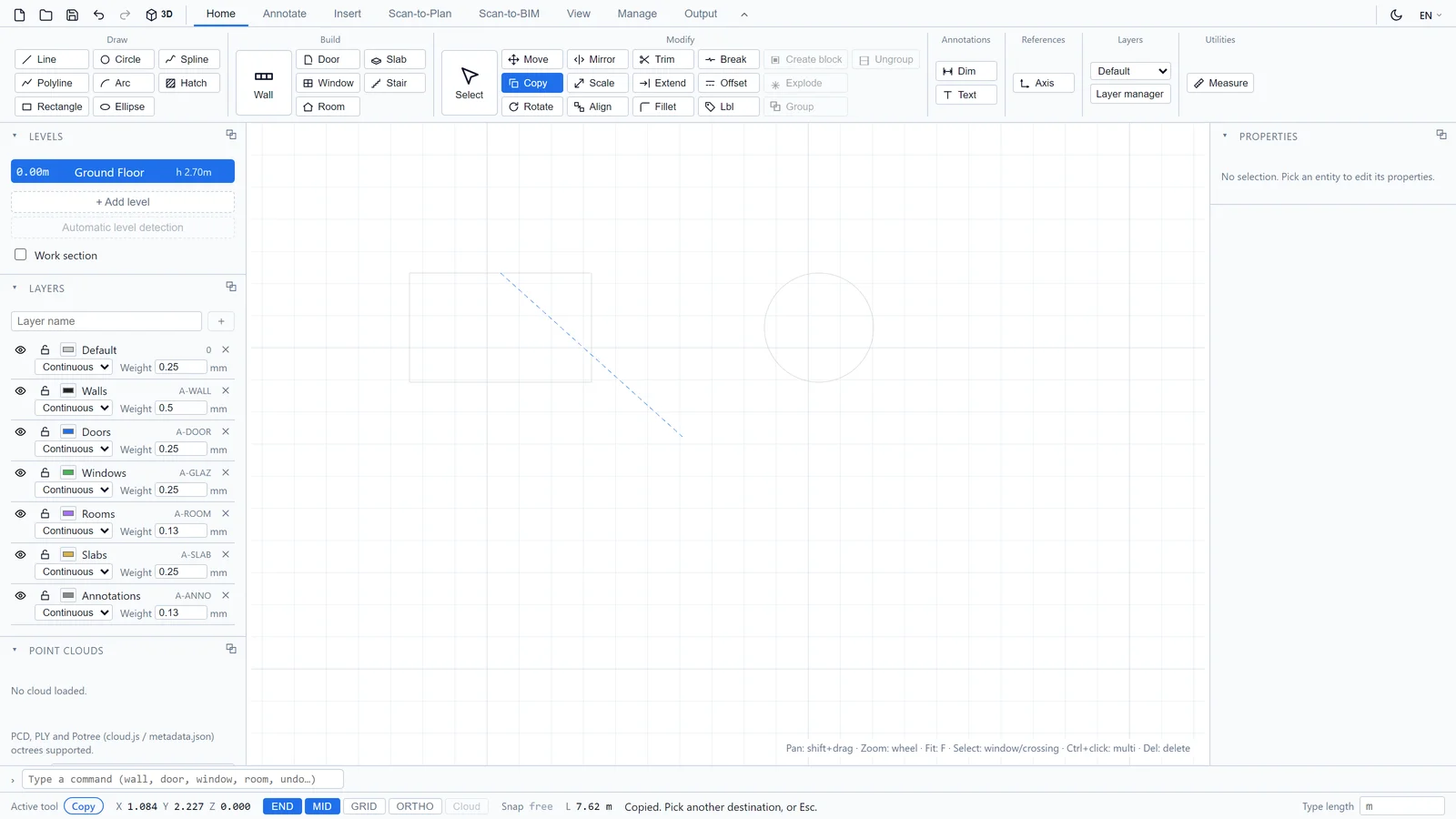

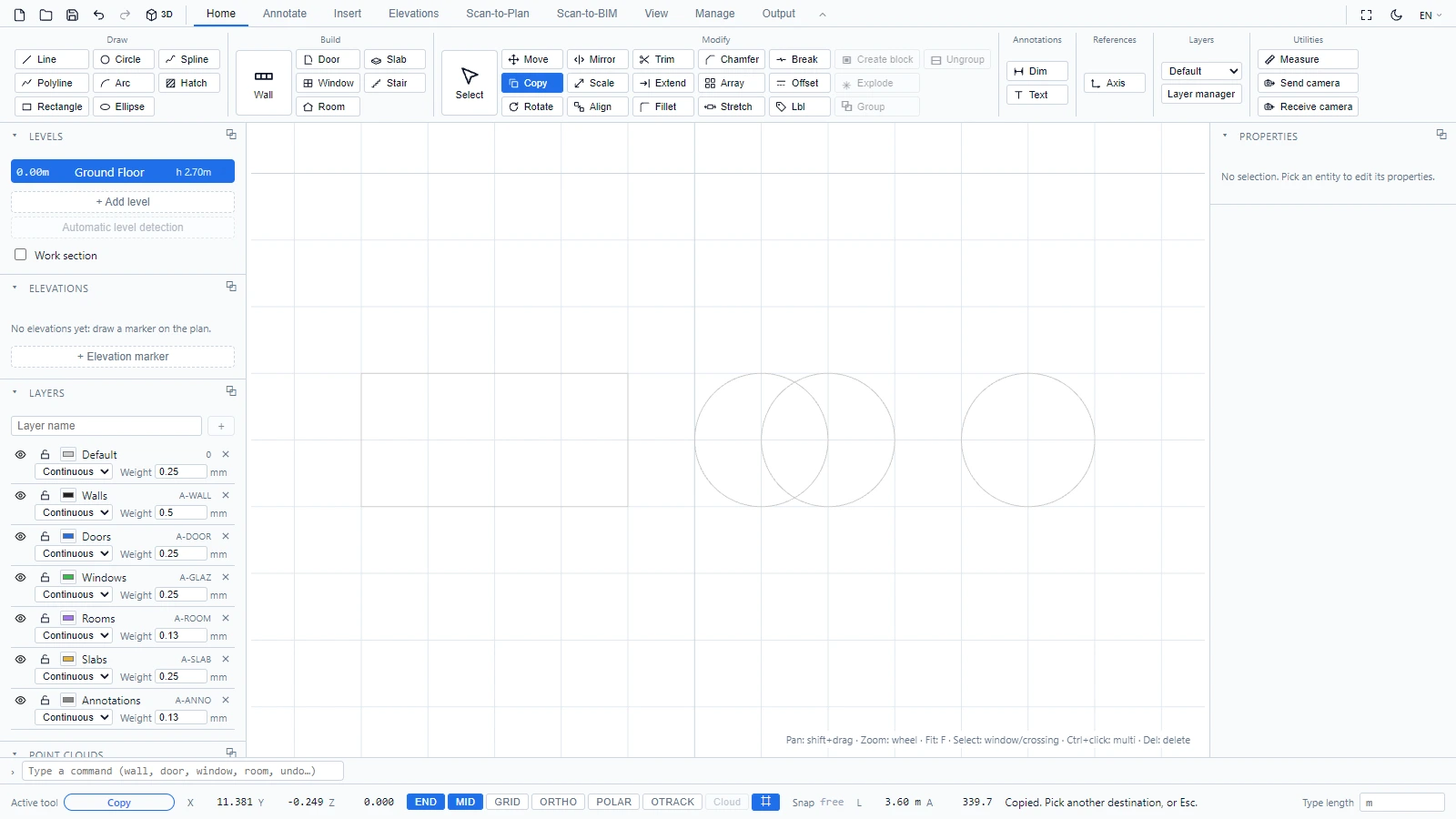

• Copia (scorciatoia C): fai clic sull'entità, fai clic su un punto base, poi fai clic su tutte le destinazioni che desideri. Lo strumento continua a creare copie finché non premi Esc.

Ruota, Specchio, Scala, Allinea: selezione preliminare

Questi quattro strumenti agiscono sulla selezione corrente. Seleziona gli oggetti (vedi Selezionare e modificare oggetti), attiva lo strumento e segui la barra di stato:

• Ruota: fai clic sul punto base, poi fai clic per l'angolo oppure digitalo in gradi + Invio.
• Specchio: fai clic sui due punti dell'asse di specchiatura.
• Scala: fai clic sul punto base, poi digita un fattore (2, 0,5...) + Invio. Oppure premi R per la modalità Riferimento: seleziona due punti (o digita una lunghezza), poi indica la nuova lunghezza. Utile per riscalare un disegno importato a una dimensione nota.
• Allinea: fai clic su un primo punto di origine e sulla sua destinazione, poi su una seconda coppia. La selezione viene spostata, ruotata e scalata in un'unica operazione, e la barra di stato riporta il fattore e l'angolo risultanti.

Se avvii uno di questi strumenti senza nulla di selezionato, la barra di stato indica semplicemente "Seleziona prima le entità."

Ogni trasformazione è una voce nella cronologia di annullamento: Ctrl+Z la annulla.
