Geometria di schizzo

Oltre agli oggetti edilizi, ATIS.cad offre le classiche entità di disegno 2D. Si trovano in Inizio > Disegna e ognuna di esse può essere avviata anche dalla riga di comando, incluse le abbreviazioni AutoCAD.

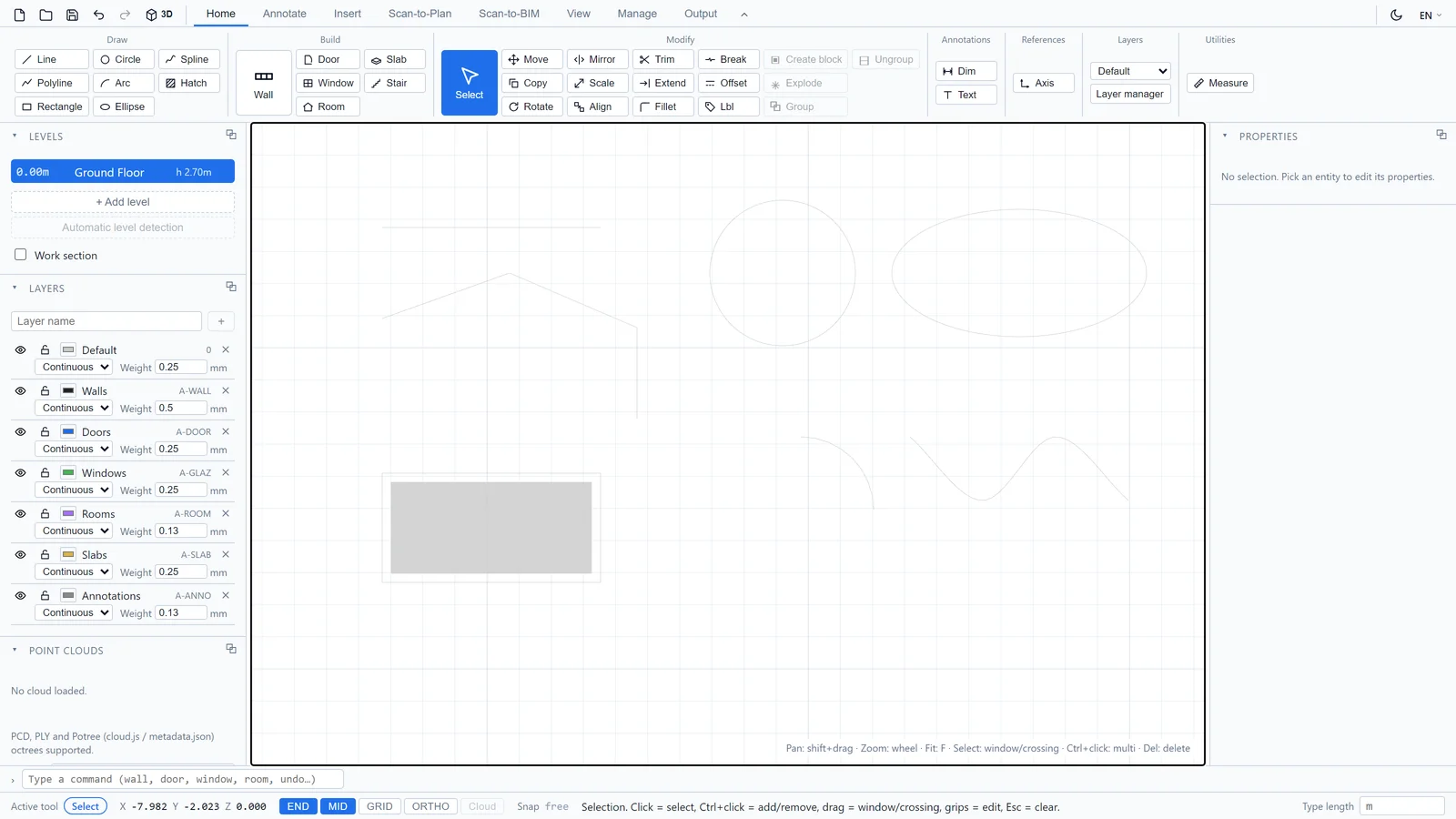

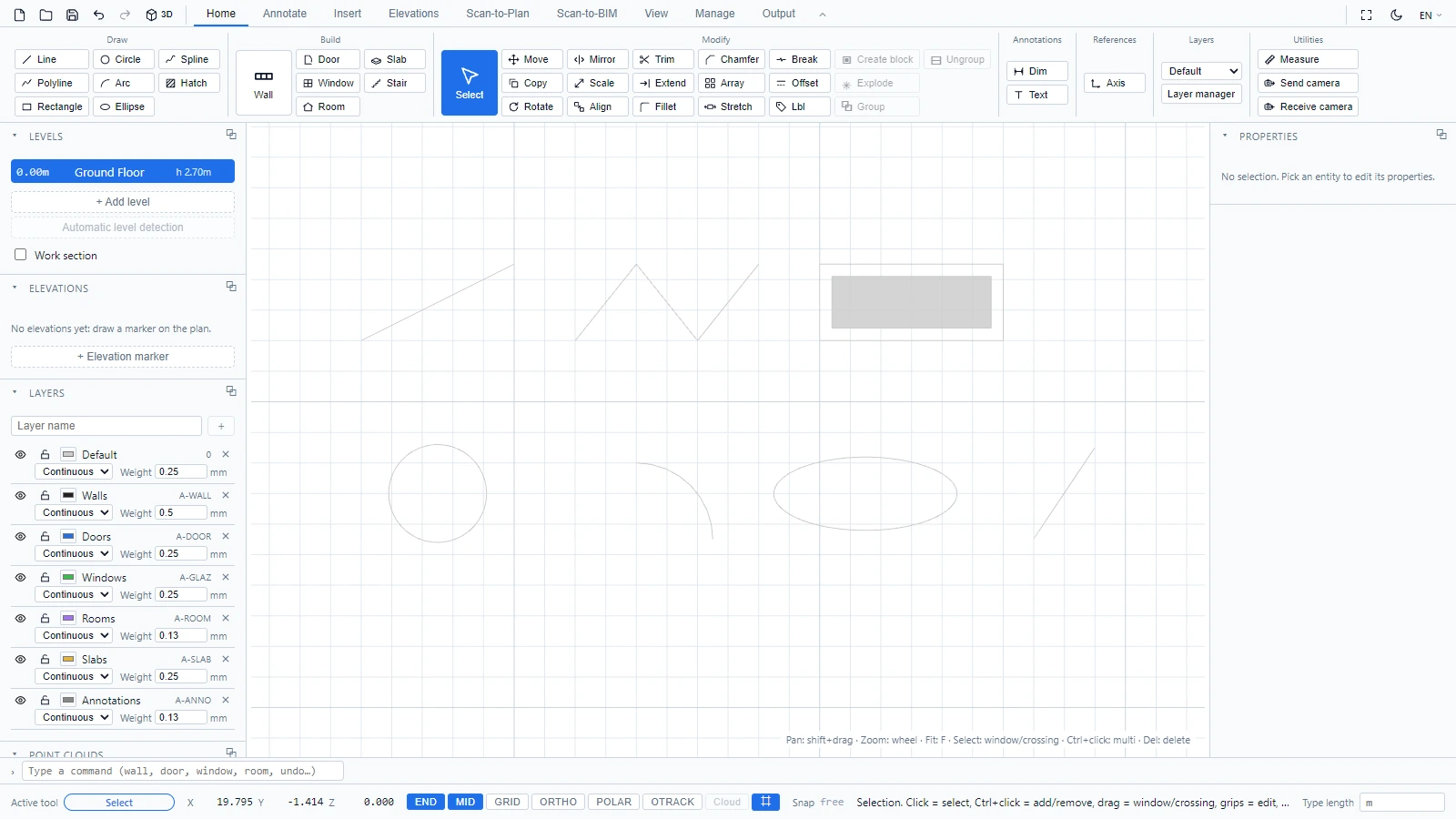

Le entità di disegno: linea, polilinea, rettangolo, tratteggio, cerchio, arco, ellisse, spline

StrumentoComandoCome funziona
Linealine o LFai clic sull'inizio, poi sul punto finale, oppure digita una lunghezza + Invio
Polilineapolyline o PLFai clic sui vertici, clic destro o Esc per terminare
RettangolorecFai clic su due angoli opposti
CerchiocircleFai clic sul centro, poi su un punto del raggio, oppure digita il raggio + Invio
Arcoarc o AFai clic sul centro, sul punto iniziale (imposta il raggio), poi sul punto finale, in senso antiorario
EllisseelFai clic sul centro, sull'estremità dell'asse maggiore, poi su un punto per l'asse minore
SplinesplFai clic sui punti di controllo, clic destro o Esc per terminare
Tratteggiohatch o HFai clic sui vertici del contorno, clic destro o Esc per chiudere l'area riempita

La barra di stato guida ogni passaggio. Per gli strumenti a più punti conta i vertici man mano che procedi:

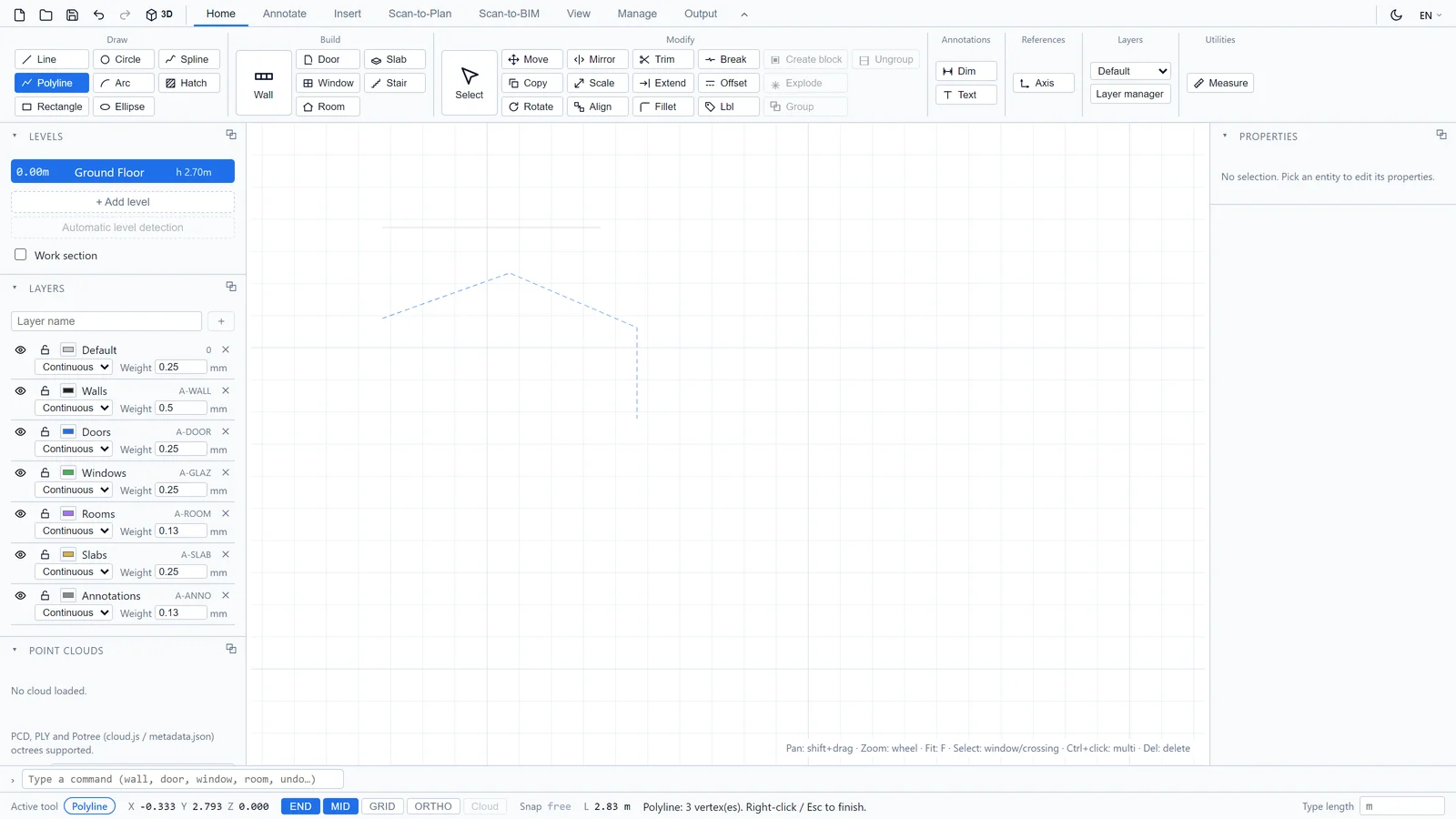

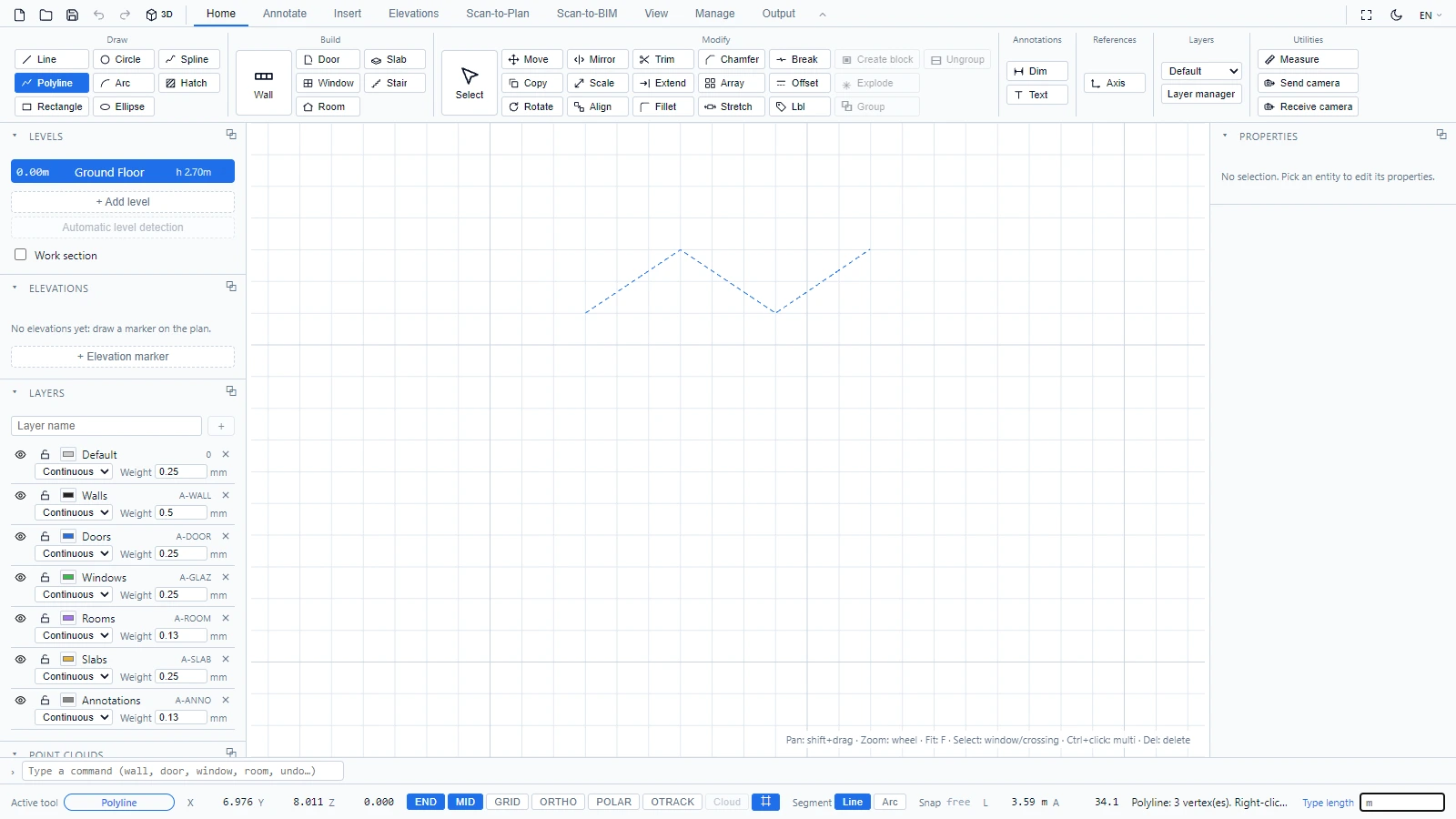

Una polilinea in corso, la barra di stato conta i vertici

Alcune abitudini che ripagano:

  • Mantieni attivi gli snap END e MID per agganciare con precisione la geometria di schizzo alla pianta.
  • ORTHO blocca le linee in orizzontale e verticale.
  • Queste entità vengono create sul layer corrente (vedi il selettore in Inizio > Layer): metti quindi le linee di costruzione su un layer dedicato e disattivalo al termine.

Per qualsiasi domanda o per ulteriori informazioni, contatta il team tecnico.
