Porte e finestre

Inserire una porta o una finestra​

  1. In Inizio > Costruisci, fai clic su Porta (scorciatoia D) o su Finestra (scorciatoia G).
  2. Fai clic su un muro. L'apertura viene inserita nel punto del clic e il muro viene tagliato di conseguenza, sia in 2D sia in 3D.

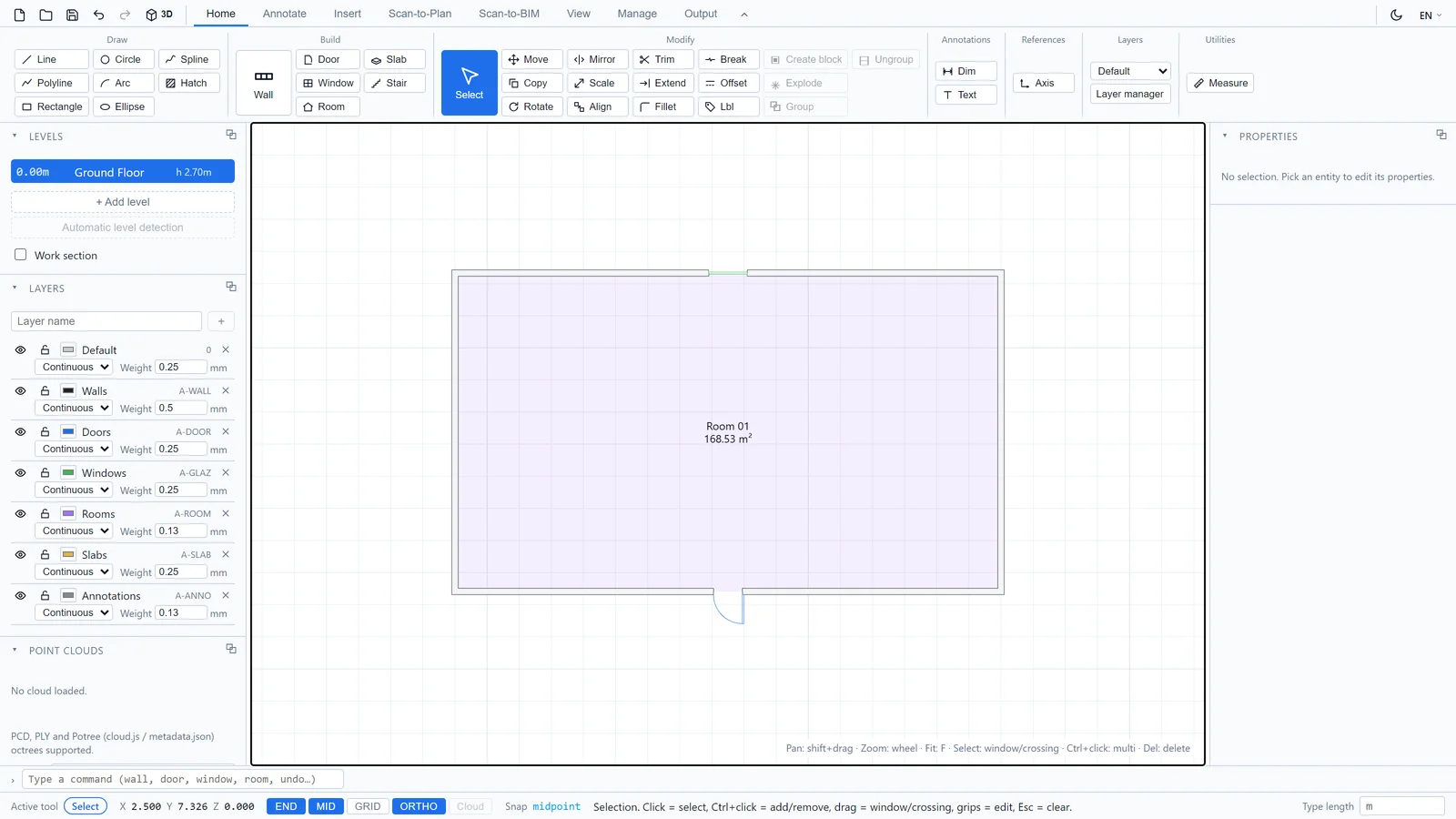

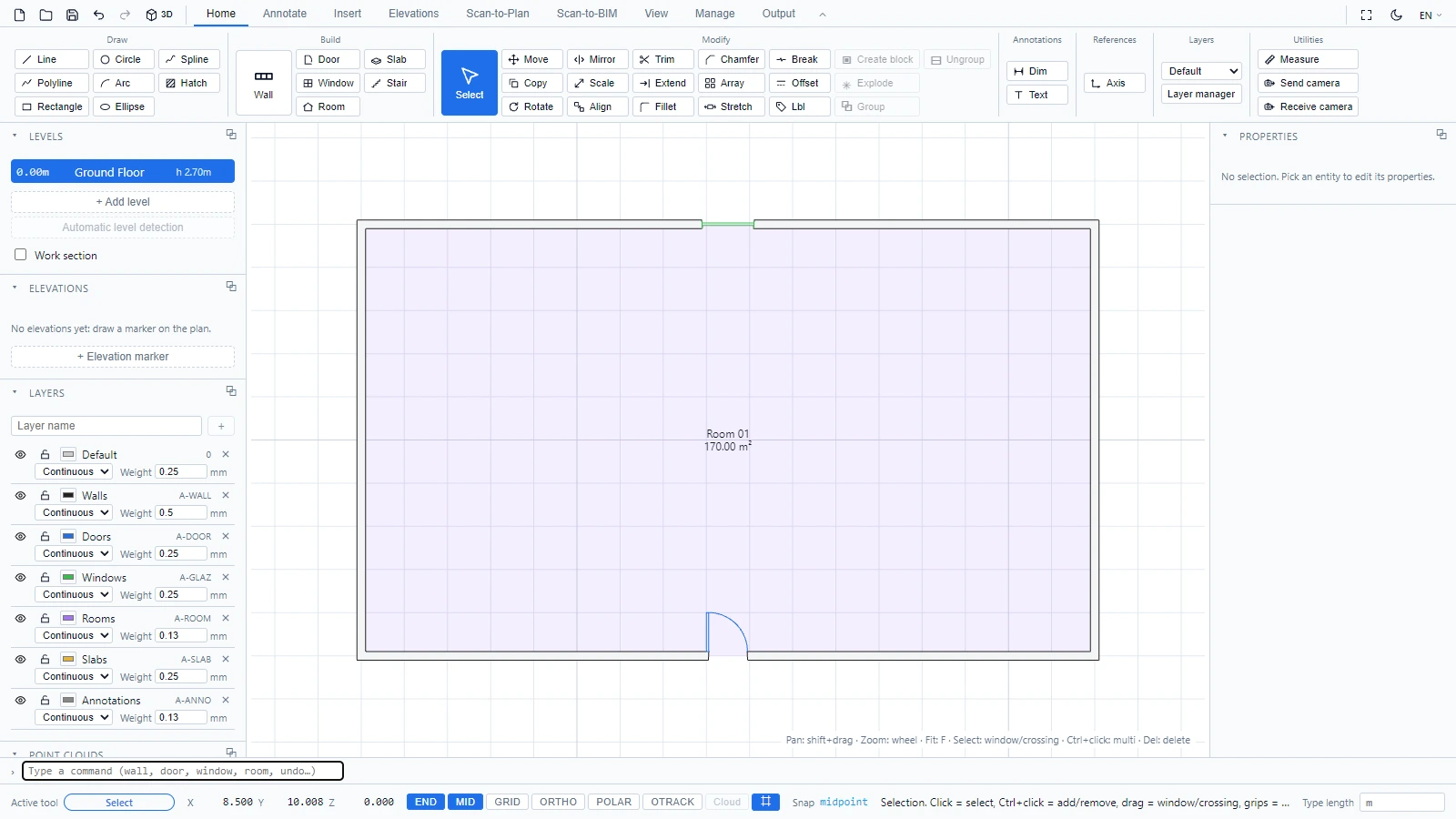

Una porta e una finestra inserite in una catena di muri

La porta viene disegnata con il suo arco di apertura, la finestra con le sue linee di vetratura. Entrambe risiedono sui rispettivi layer (A-DOOR, A-GLAZ), così puoi controllarne la visualizzazione dal pannello Layer.

Invertire il senso di apertura della porta​

Seleziona una porta, poi:

  • Premi S per invertire il lato dei cardini.
  • Premi Shift+S per invertire il lato di apertura (interno o esterno), allo stesso modo in cui utilizzeresti le frecce di inversione di un blocco dinamico in AutoCAD.

Puoi anche scegliere il Lato di apertura nel pannello Proprietà.

Modificare l'apertura​

Seleziona la porta o la finestra e utilizza il pannello Proprietà per regolarne le dimensioni e i parametri. L'eliminazione dell'apertura (Canc) ripristina il muro integro.

Per qualsiasi domanda o per ulteriori informazioni, contatta il team tecnico.
