Disegnare i muri

Avviare una catena di muri​

  1. In Inizio > Costruisci, fai clic su Muro (oppure digita wall nella riga di comando, o premi W).
  2. Fai clic sul punto iniziale nell'area di disegno.
  3. Fai clic sul punto finale. Il muro viene creato e da lì ne inizia uno nuovo, così puoi concatenare segmenti senza selezionare di nuovo lo strumento.
  4. Premi Esc per terminare.

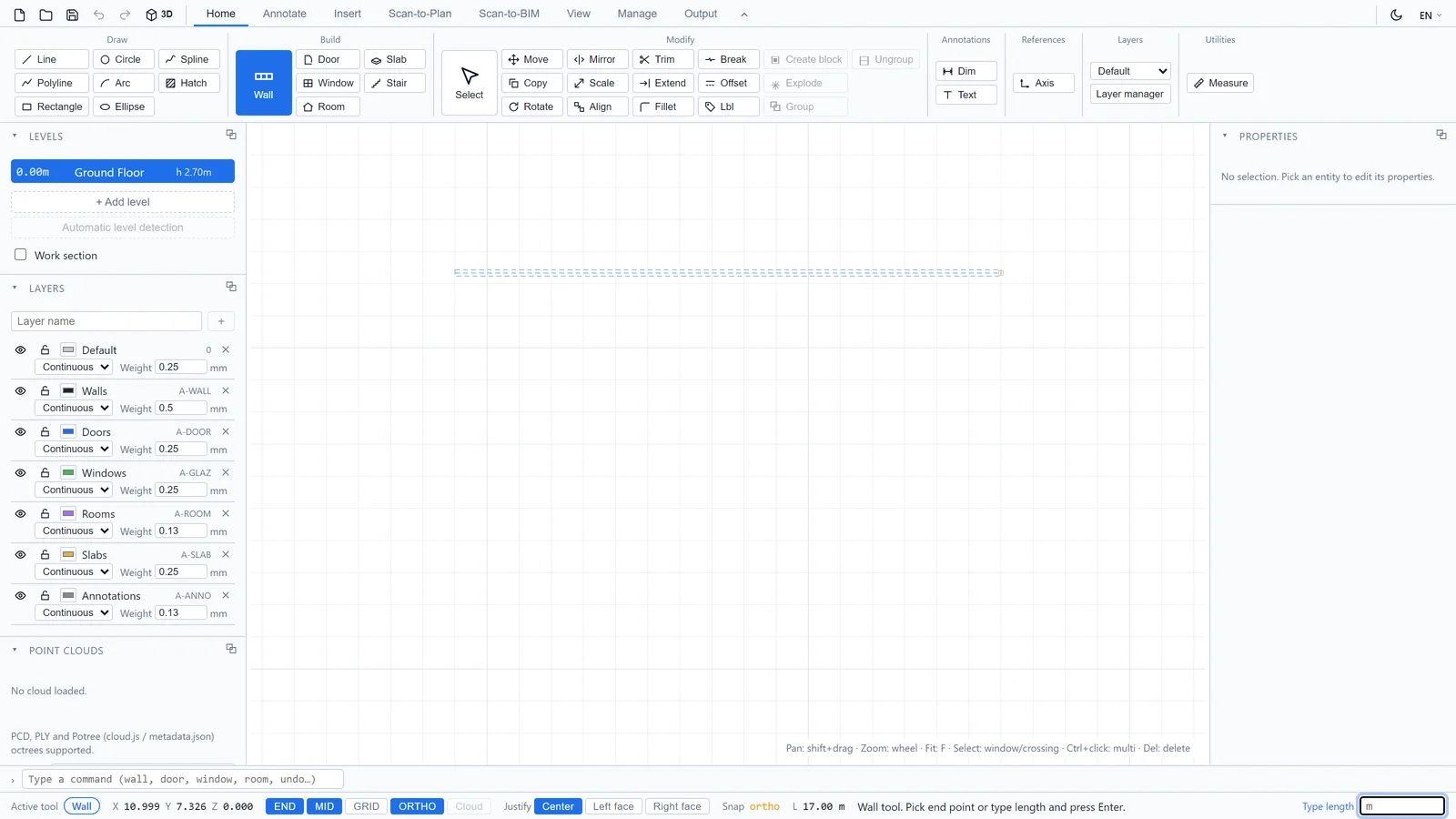

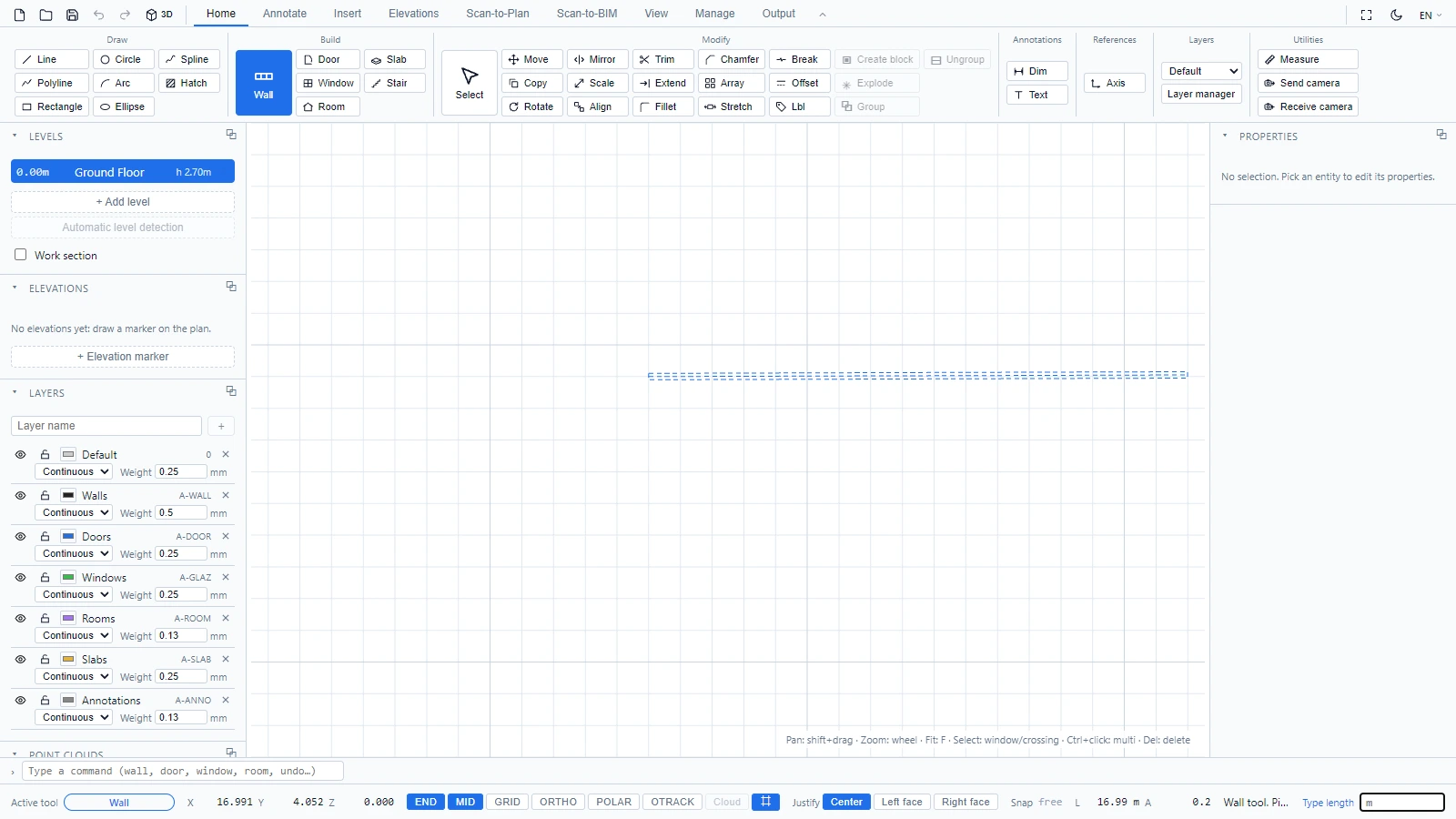

Disegno di un muro, l'anteprima segue il cursore

Mentre disegni, la barra di stato è il tuo copilota:

La barra di stato con lo strumento Muro attivo

  • L mostra la lunghezza in tempo reale del segmento che stai per posizionare.
  • Invece di fare clic sul punto finale, digita una lunghezza esatta e premi Invio. Il muro viene disegnato con quella lunghezza nella direzione del cursore.
  • ORTHO mantiene i tuoi muri orizzontali o verticali. END e MID agganciano il cursore ai punti finali e ai punti medi della geometria esistente.
  • Giustificazione determina quale linea del muro segue i tuoi clic: Centro, Faccia sinistra o Faccia destra. Utilizzala per disegnare lungo una faccia esistente, ad esempio quando ricalchi una planimetria rilevata.

Chiudere il perimetro, ottenere un locale​

Quando una catena di muri chiude un contorno, il locale al suo interno viene rilevato automaticamente: riceve un nome, un riempimento di pavimento e un'area calcolata in tempo reale. Non devi ricalcare nulla due volte.

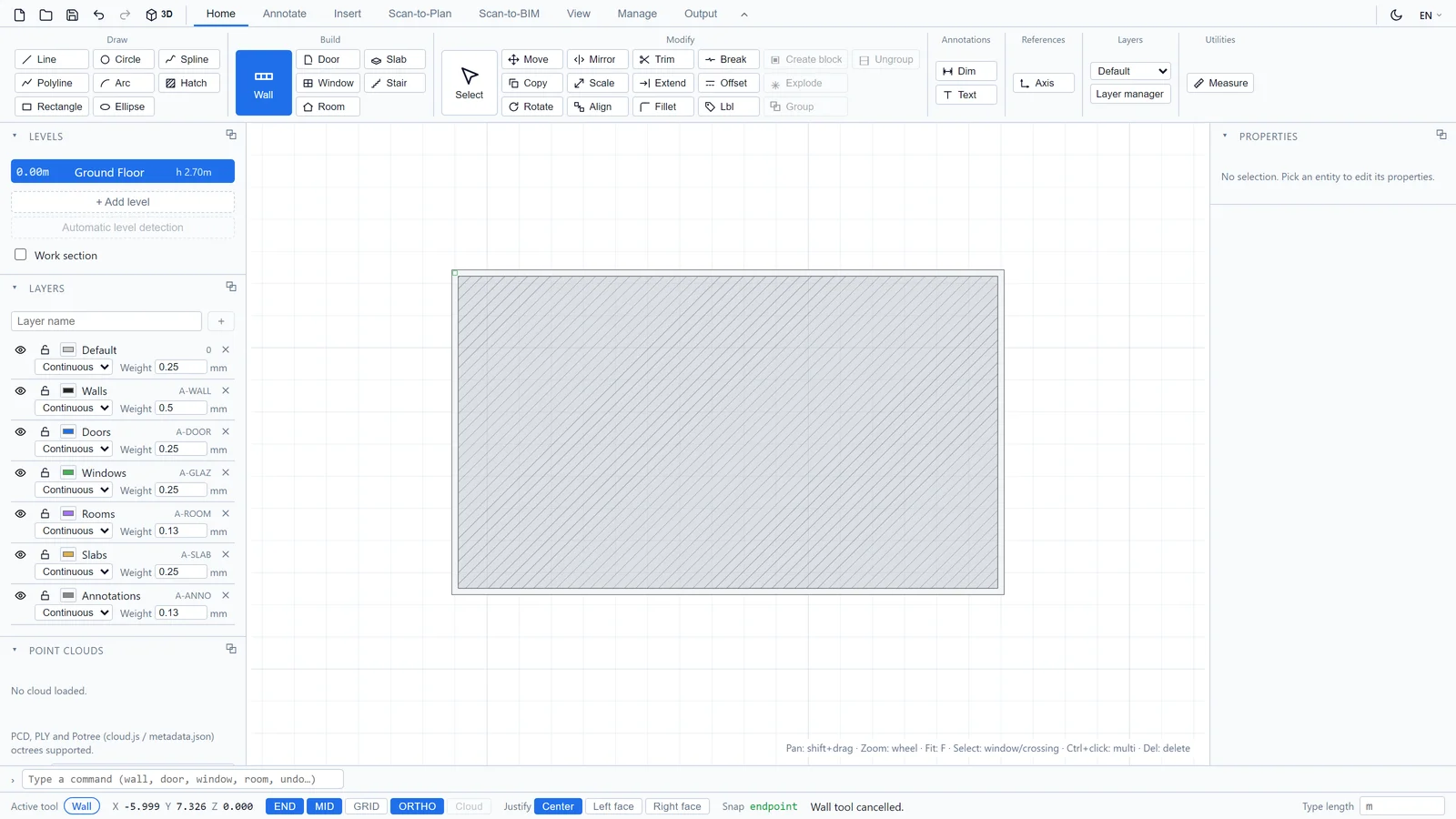

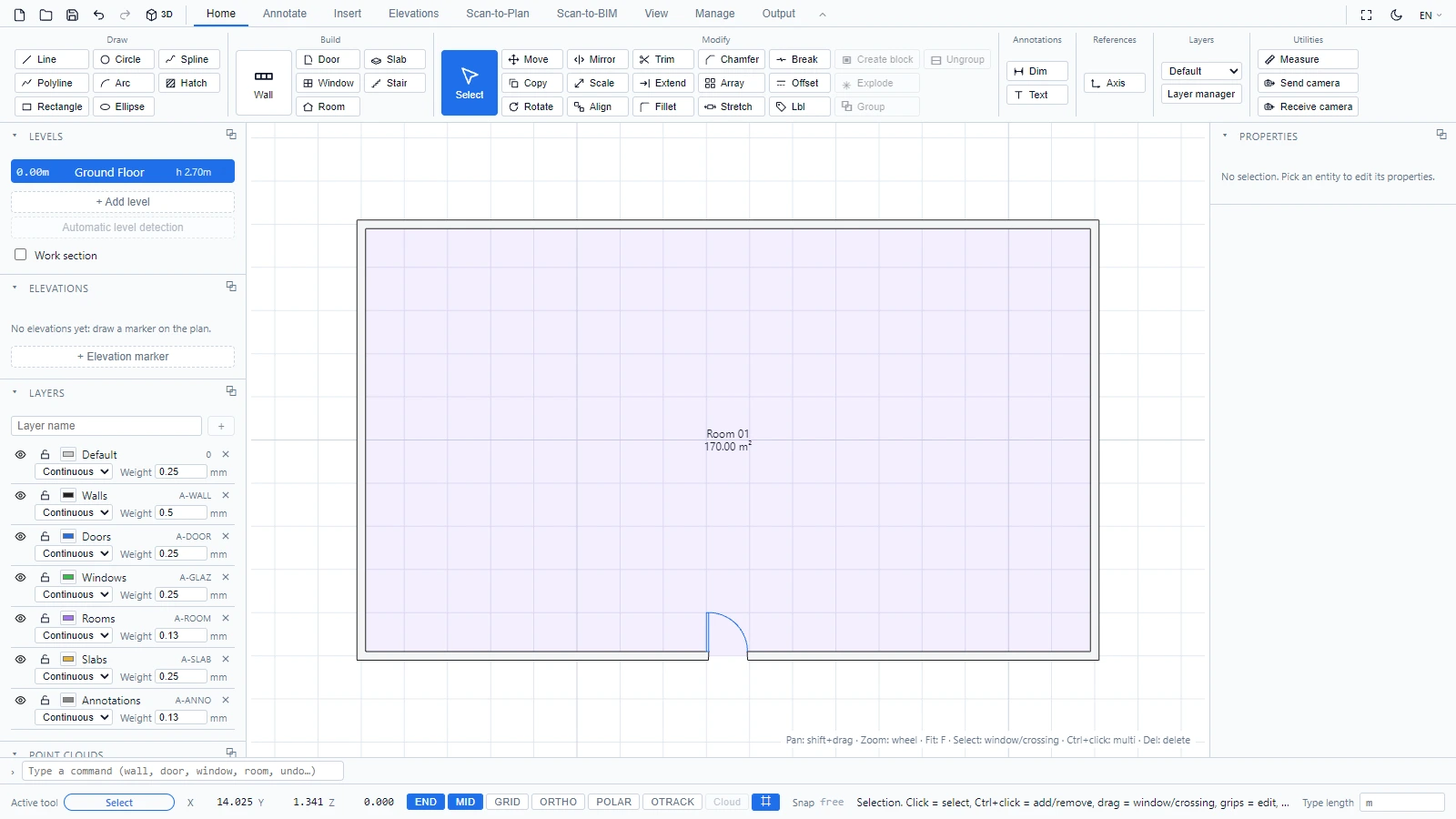

Un perimetro di muri chiuso con il relativo locale rilevato automaticamente

Gli angoli vengono uniti e ripuliti automaticamente, sia in 2D sia nel modello 3D.

Modificare la natura di un muro​

Seleziona un muro qualsiasi per modificarlo nel pannello Proprietà: famiglia, spessore, altezza, tipo Interno o Esterno, linea di riferimento e materiale. Vedi Selezionare e modificare oggetti.
