Navigare in 2D e 3D

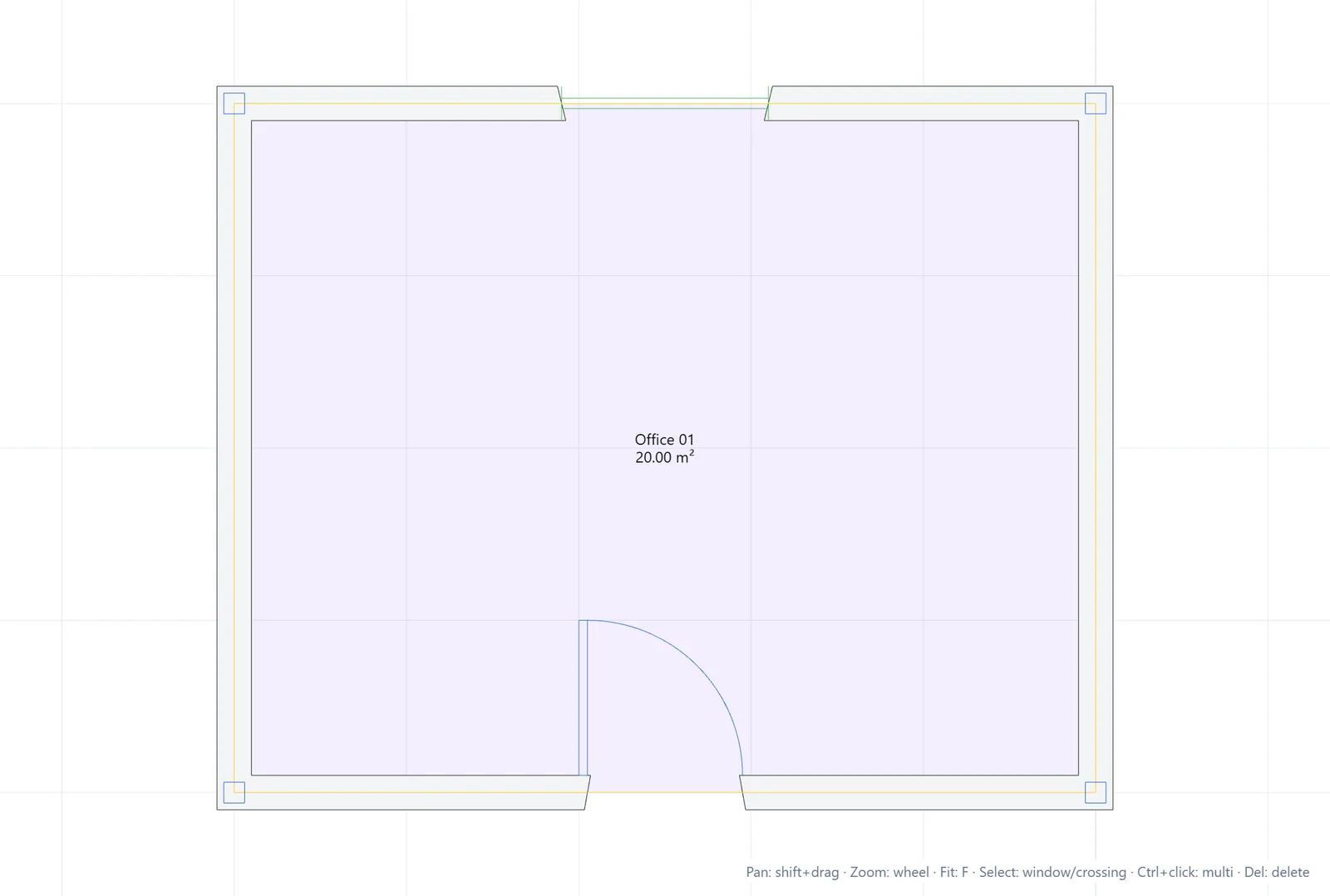

La vista in pianta 2D
L'editor si apre nella vista in pianta 2D. Tre gesti coprono ogni esigenza:
- Zoom: ruota la rotellina del mouse. Lo zoom è centrato sul cursore.
- Panoramica: tieni premuto Shift e trascina.
- Adatta: premi F per inquadrare l'intero disegno (disponibile anche come pulsante Adatta nella scheda Vista).
Un promemoria di queste scorciatoie si trova nell'angolo in basso a destra dell'area di disegno.

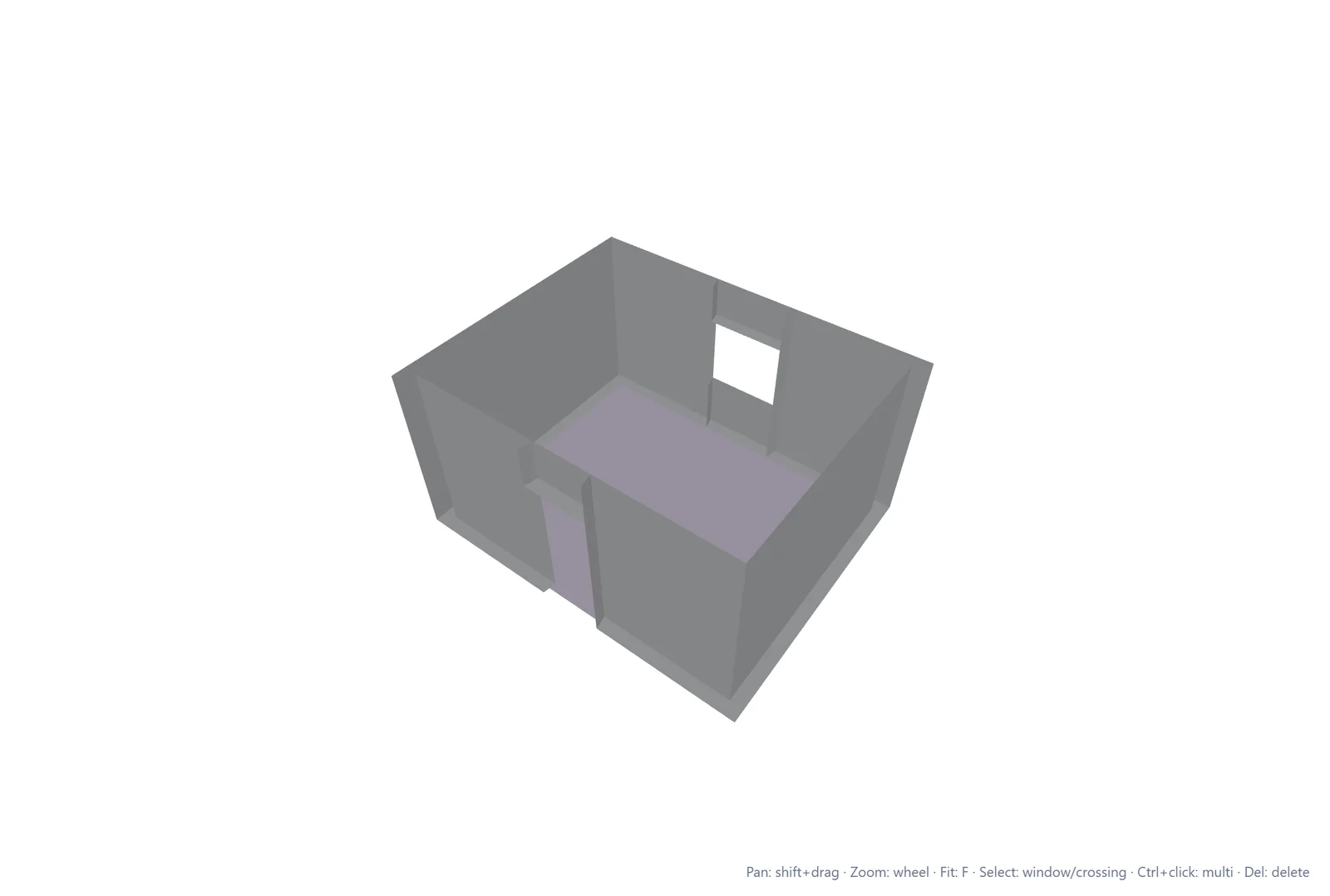

La vista 3D
Fai clic sul pulsante 3D nella barra di accesso rapido, oppure in Vista > Navigazione. La planimetria viene ricostruita in tre dimensioni a partire dai dati degli oggetti: i muri si innalzano alla loro altezza reale, porte e finestre ritagliano le proprie aperture.
- Orbita: trascina con il mouse.
- Zoom: ruota la rotellina.
- Panoramica: tieni premuto Shift e trascina.
Lo stesso pulsante, ora etichettato 2D, ti riporta alla vista in pianta. Lo zoom e la posizione 2D vengono conservati.
Seguire il cursore
La barra di stato in basso mostra le coordinate in tempo reale del cursore (X e Y nella vista in pianta, più Z in 3D). Le coordinate sono espresse nell'unità del progetto, metri per impostazione predefinita.
