Plugin Autodesk Revit - Inserire un Nuvola di Punti
Se il plugin Autodesk Revit non è installato sul tuo computer, puoi prima andare all’articolo “Installazione del Plug-in Autodesk Revit” e poi tornare qui dopo aver completato questa operazione.
Tieni presente che con questi plugin puoi gestire qualsiasi nuvola di punti sulla piattaforma. Prima di tutto, apri un progetto dal menu principale cliccando sull’immagine del progetto. Se non è disponibile alcun progetto, vai all’articolo “Crea un progetto”.
Dopo aver aperto un progetto, clicca sul pulsante di streaming, questo aprirà la finestra collegata. Quindi scegli la nuvola che desideri utilizzare e verifica che il software selezionato sia Autodesk Revit, quindi clicca su Genera.

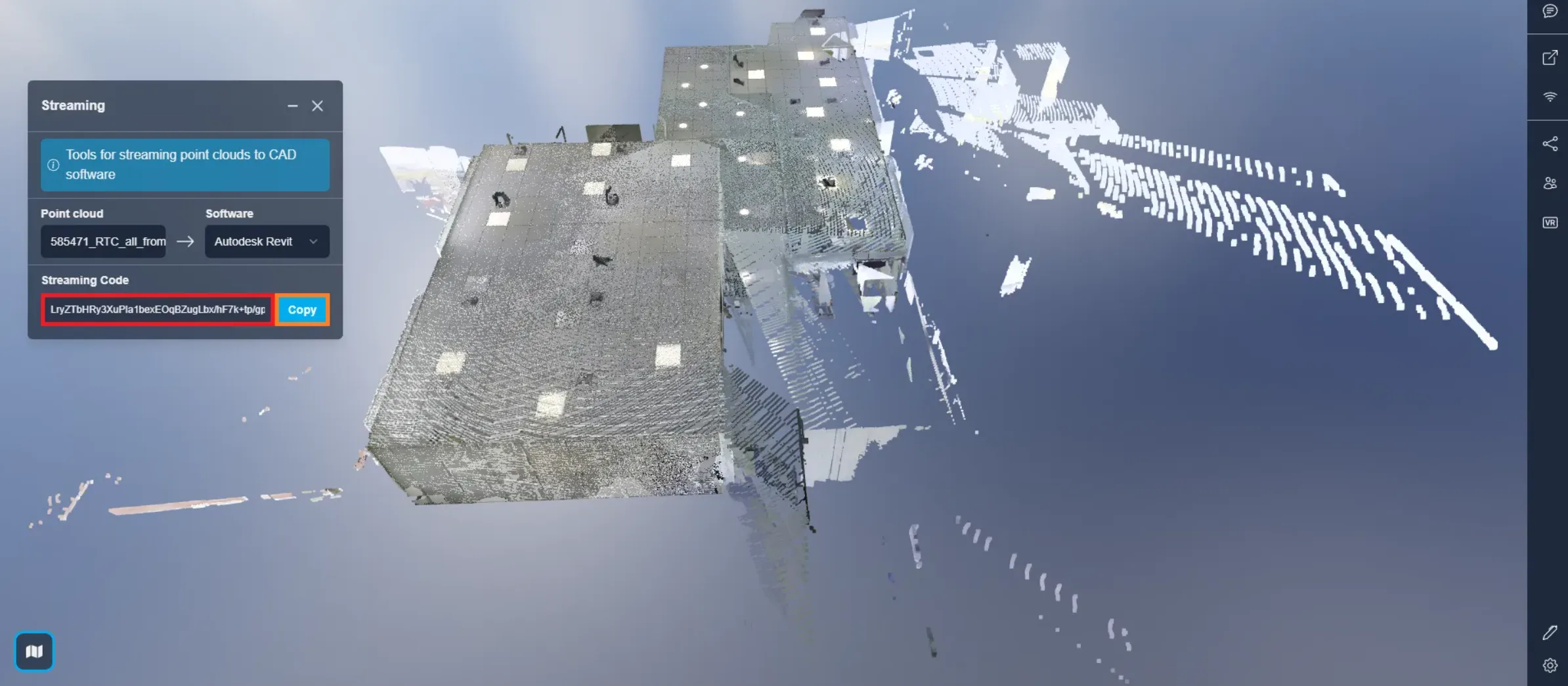

Per copiare il codice, clicca sul pulsante Copia.
Poi apri Autodesk Revit con il plugin aggiunto in precedenza. Se non è ancora stato aggiunto, vai alla categoria “Installazione del plugin Autodesk Revit”.

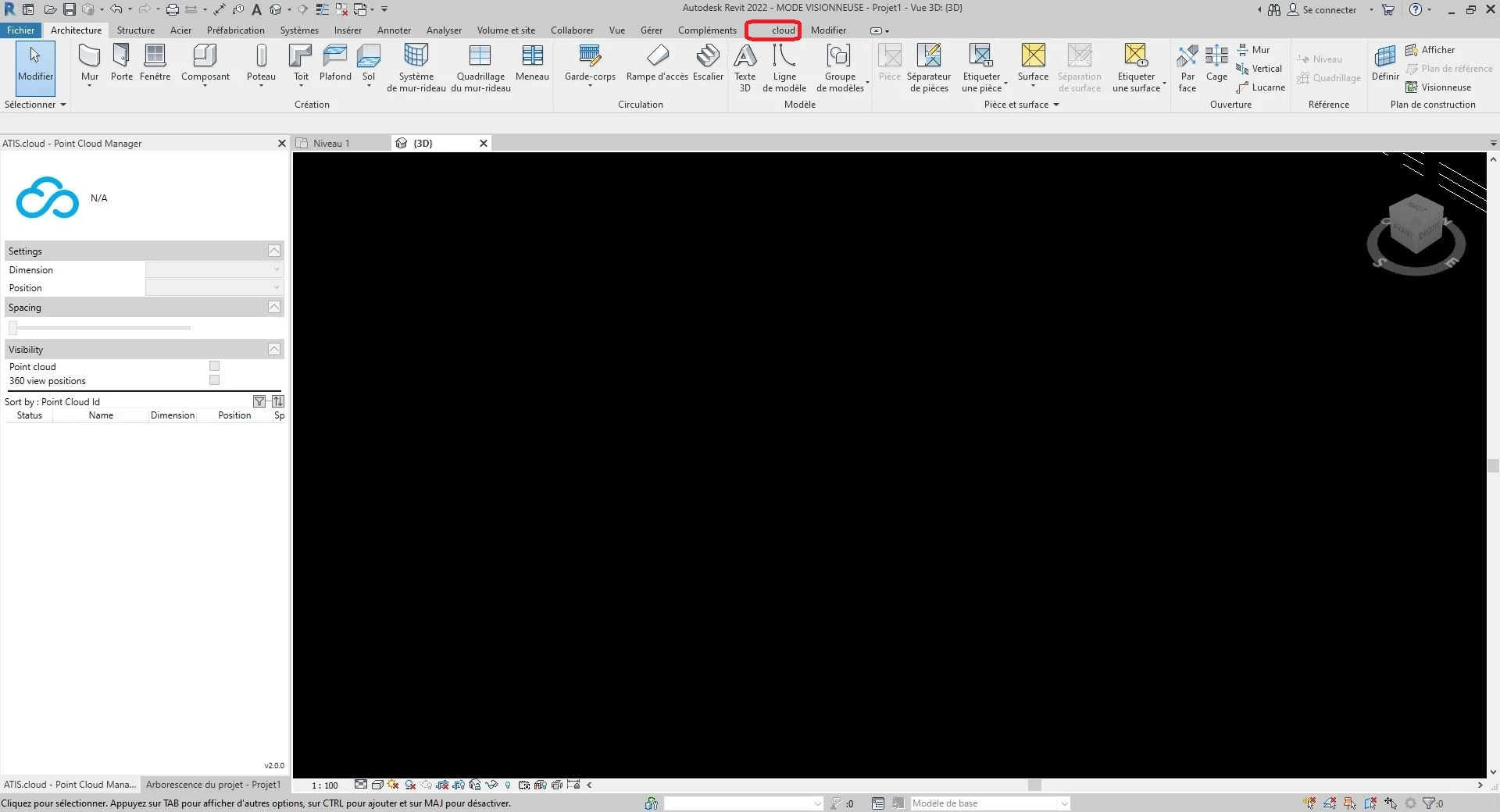

Nel tuo progetto Autodesk Revit, clicca su "nuvola" nella barra degli strumenti situata in alto.
Clicca su "cloud streamer" situato nella categoria "Aggiungi nuvola di punti" nella barra degli strumenti in cima allo schermo.
Dopo questa azione, apparirà una finestra di dialogo sullo schermo, clicca sull'icona del notepad a destra del pulsante del cestino.
Per informazioni, il codice generato dal sito denominato "codice di streaming" corrisponde al campo "Codice di accesso" su Autodesk Revit. Inoltre, puoi eliminare questo campo in qualsiasi momento cliccando sul pulsante di eliminazione simbolizzato da un cestino.
Puoi quindi configurare la dimensione della nuvola di punti. La dimensione è il tipo di visualizzazione che avrà.
Per informazioni, tutte le impostazioni della nuvola di punti possono essere modificate anche dopo l'aggiunta grazie al "Gestore Nuvola di Punti".
Attualmente ci sono cinque tipi di dimensioni compatibili.
- Colori: Viene utilizzato per rappresentare il colore di ciascun punto nella nuvola di punti. I canali rosso, verde e blu vengono utilizzati per rappresentare il colore del punto, mentre il canale alpha è utilizzato per rappresentare la trasparenza o l'opacità del punto. L'uso del colore nelle nuvole di punti LiDAR può essere utile per scopi di visualizzazione e interpretazione, poiché può fornire informazioni aggiuntive sulle proprietà degli oggetti e sulle superfici rappresentate dai punti. Ad esempio, nella mappatura della vegetazione, il colore dei punti può essere usato per distinguere tra diversi tipi di vegetazione o per identificare aree con alta o bassa densità di vegetazione.
- Intensità: Rappresenta la forza o l'ampiezza del segnale ricevuto da un sensore o dispositivo quando il punto è stato catturato. In alcuni casi, l'intensità è correlata alla riflettanza dell'oggetto in quel punto. Ad esempio, in una nuvola di punti LiDAR, il valore di intensità rappresenta la quantità di luce laser che è stata riflessa al sensore dall'oggetto. In questo caso, un valore di Intensità più alto indicherebbe una superficie che riflette più luce, come un muro bianco, mentre un valore di Intensità più basso indicherebbe una superficie che riflette meno luce, come un’auto nera. In altri casi, l'intensità può rappresentare una quantità fisica diversa. Ad esempio, in una nuvola di punti fotografica, l'intensità può rappresentare la luminosità di un pixel nell'immagine originale utilizzata per generare la nuvola di punti.
- Classificazione: Funzionerà solo con nuvole di punti compatibili. Lo scopo della classificazione è quello di raggruppare punti simili in categorie significative, come suolo, vegetazione, edifici e altri oggetti.
- Altezza: Rappresenta l'altezza o la posizione verticale di ciascun punto. I dati di elevazione sono importanti in molte applicazioni delle nuvole di punti, come la mappatura topografica, la modellazione delle inondazioni, la pianificazione urbana e la progettazione delle infrastrutture.
- ID sorgente punto: Questo identifica il sensore laser specifico che ha generato il punto. Ogni sensore laser in un sistema LiDAR ha un identificatore o numero unico, e queste informazioni vengono registrate nei dati della nuvola di punti per consentire analisi e controllo di qualità. L'identificazione della sorgente del punto è particolarmente utile in situazioni in cui più sensori LiDAR vengono utilizzati per catturare una singola scena o area. Identificando quale sensore ha generato ciascun punto, è possibile effettuare controlli di qualità sui dati e assicurarsi che i dati siano correttamente allineati e registrati tra i diversi sensori. Questo è particolarmente importante in applicazioni come la silvicoltura, dove possono essere utilizzati più sensori LiDAR per catturare dati da diversi angoli e prospettive. Sulla nostra piattaforma, l'ID sorgente punto viene utilizzato per memorizzare l'ID dell'analisi sorgente, consentendo agli utenti di tenere traccia facilmente da quale analisi proviene ciascun punto nella nuvola di punti. Ad esempio, se sono stati eseguiti più scansioni sulla stessa area utilizzando uno scanner laser 3D, a ciascuna scansione potrebbe essere assegnato un ID di scansione unico e l'attributo ID sorgente punto per ciascun punto nella nuvola di punti potrebbe essere impostato sull'ID di scansione corrispondente.
Per selezionare la dimensione desiderata, clicca nel rettangolo di selezione a destra del testo "Dimensione".
Clicca su "Carica Nuvola di Punti" per inizializzare i dati della nuvola di punti.
Modifica le impostazioni di inserimento in Autodesk Revit secondo le tue preferenze. Puoi regolare lo spazio tra i punti con il cursore "Spaziatura" e scegliere la posizione della nuvola di punti nel progetto selezionando una delle tre opzioni: "Centro a Centro", "Origine Interna" o "Nel Sito Condiviso".
- Centro a Centro: Questa opzione posiziona la nuvola di punti utilizzando il centro del viewport come punto di riferimento.
- Origine interna: Questa opzione posiziona la nuvola di punti utilizzando l'origine interna della nuvola come punto di riferimento. L'origine interna è solitamente definita dal sistema di coordinate della nuvola di punti stessa. Utilizzando questa opzione, la nuvola di punti sarà posizionata secondo la sua origine interna piuttosto che l'origine del progetto Autodesk Revit. Questo può essere utile quando hai bisogno di allineare la nuvola di punti al proprio sistema di coordinate interno.
- Nel sito condiviso: Questa opzione posiziona la nuvola di punti nella posizione del sito condiviso. Il sito condiviso si riferisce a un'area geografica comune sulla quale possono essere basati più progetti. Utilizzando questa opzione, la nuvola di punti sarà posizionata secondo le coordinate del sito condiviso. Questo può essere utile quando si lavora su progetti basati su un sito comune e si desidera allineare la nuvola di punti a quella posizione condivisa.
- Auto - Origine dell'Ultima Nuvola Inserita: Autodesk Revit posiziona la prossima nuvola di punti importata in modo coerente con la nuvola di punti precedentemente importata. Questa opzione viene attivata dopo l'inserimento di una prima nuvola di punti. Puoi spostare questa prima nuvola, ad esempio, per allinearla correttamente con gli elementi del modello. Se hai ulteriori nuvole di punti create nello stesso sito e nello stesso sistema di coordinate della prima, è consigliabile utilizzare questa opzione per inserire le nuvole di punti supplementari. Le nuove nuvole di punti saranno quindi posizionate correttamente rispetto alla prima.
Una volta completata la configurazione, clicca su "Aggiungi a Autodesk Revit" per inserire la nuvola di punti in Autodesk Revit.

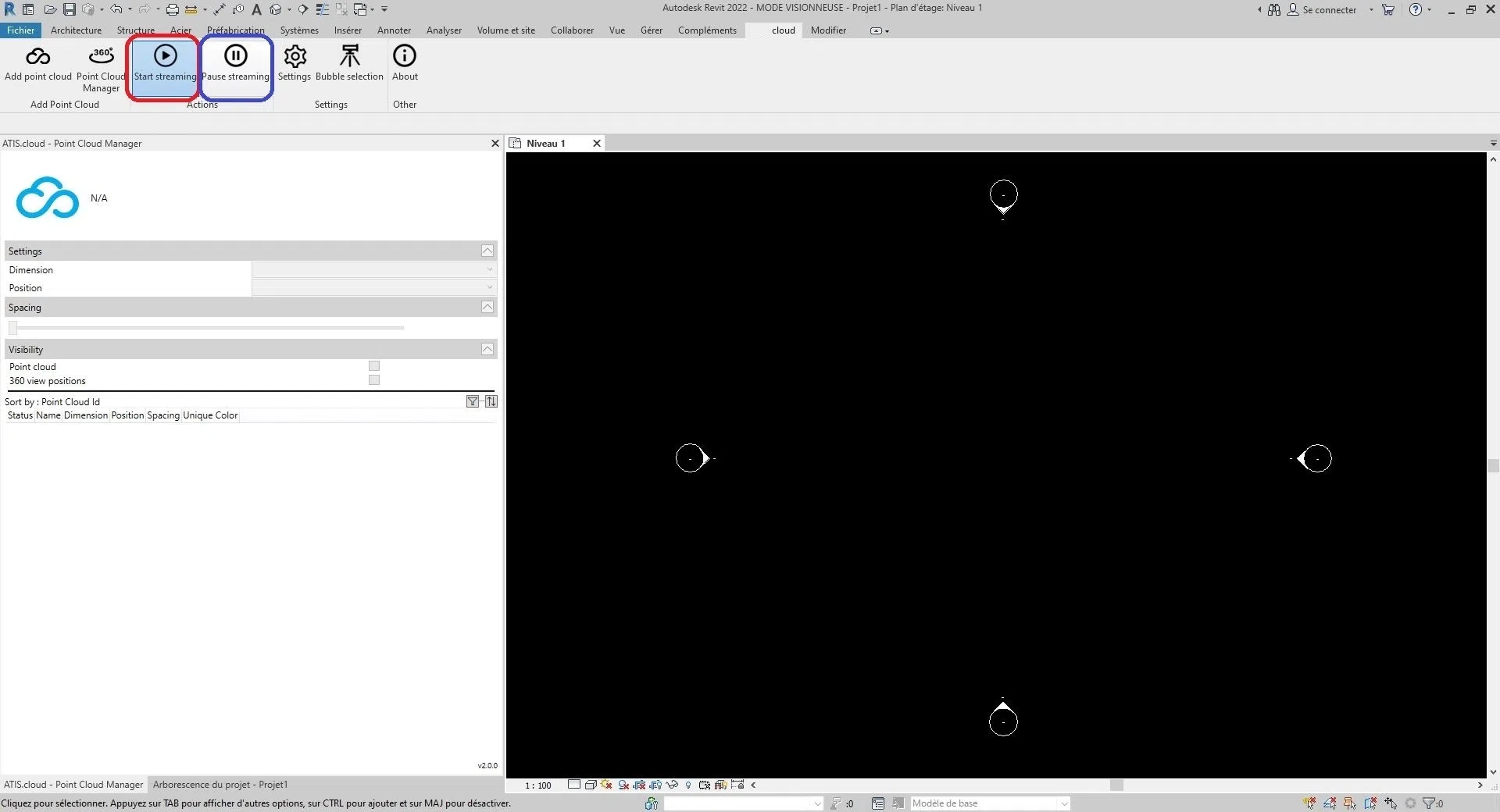

Nella barra degli strumenti, nella categoria "Azione", hai due pulsanti che ti permettono di avviare lo streaming dei punti o fermarlo.
Lo streaming dei punti è una funzione che consente ai punti di arrivare dalla nuvola poco a poco secondo una certa organizzazione. Tuttavia, questa operazione richiede una connessione internet permanente e richiede alcune risorse dalla macchina host.
Per questo motivo, puoi interrompere cliccando su "Ferma streaming" o riavviare cliccando su "Avvia streaming" lo streaming dei punti.

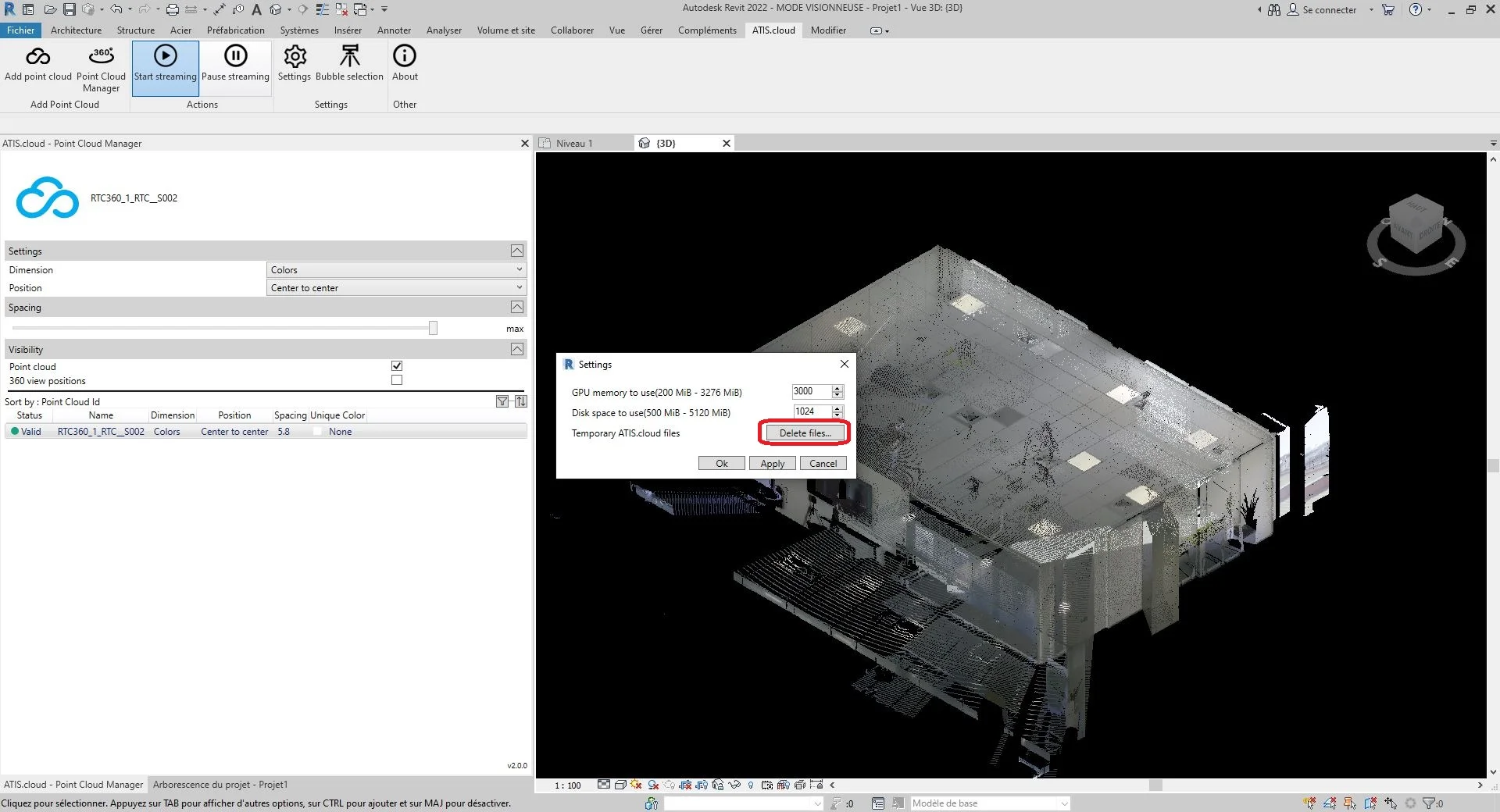

Cancellare spazio di archiviazione:Il plugin potrebbe incontrare problemi operativi se lo spazio su disco del tuo computer diventa pieno. Ecco perché, nel pulsante "Impostazioni" situato nella barra menu "nuvola" sotto la categoria "Impostazioni", puoi cancellare lo spazio di archiviazione riservato per il plugin Autodesk Revit. Per prima cosa, clicca su "Impostazioni".
Per informazioni, le nuvole scompariranno visivamente da Autodesk Revit, questo è normale quando avvii lo streaming dei punti, le nuvole di punti riappariranno (vai alla sezione Fermare o Avviare lo streaming dei punti per avviare lo streaming dei punti).
Congratulazioni! Hai ora inserito una nuvola di punti in Autodesk Revit dai dati in streaming.
Per ulteriori informazioni sulla gestione delle impostazioni della nuvola di punti, consulta la categoria "Gestore Nuvola di Punti".
Da questa finestra, puoi anche specificare il valore massimo della memoria GPU da utilizzare e il valore massimo di spazio su disco da non superare da parte del plugin.
Per ulteriori informazioni su come aggiungere fonti di progetto web in Autodesk Revit, consulta la categoria "Aggiungi Fonti".
Se incontri problemi, il nostro team di supporto è qui per aiutarti. Buona esplorazione!
Si prega di notare che il blocco in corrispondenza delle nuvole di punti in Revit non è funzionale. Questo non è un bug, ma piuttosto una limitazione tecnica imposta da Autodesk.
