Allineamento automatico di un modello 3D con un nuage de points

Per utilizzare l'allineamento automatico, devi già avere un modello 3D presente nell'Applicazione 3D.

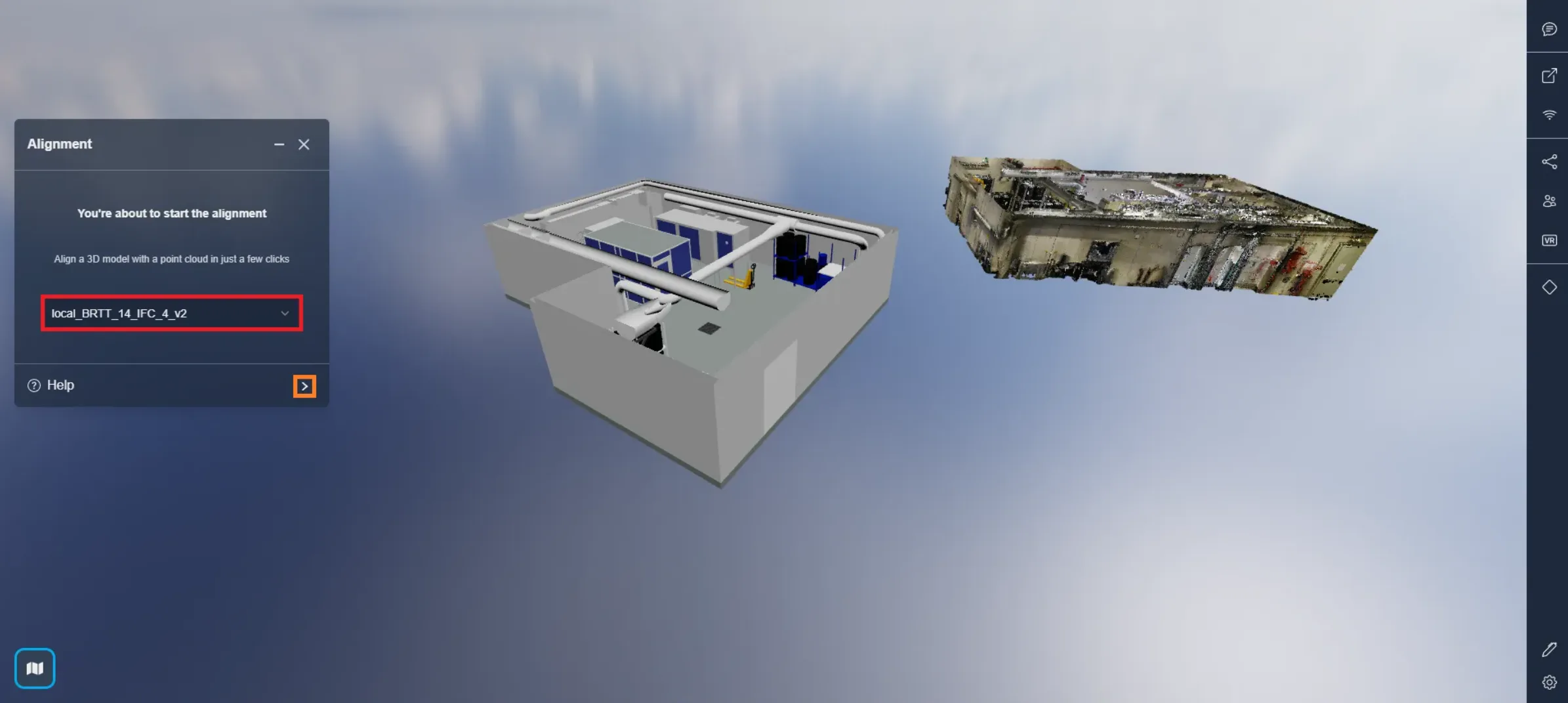

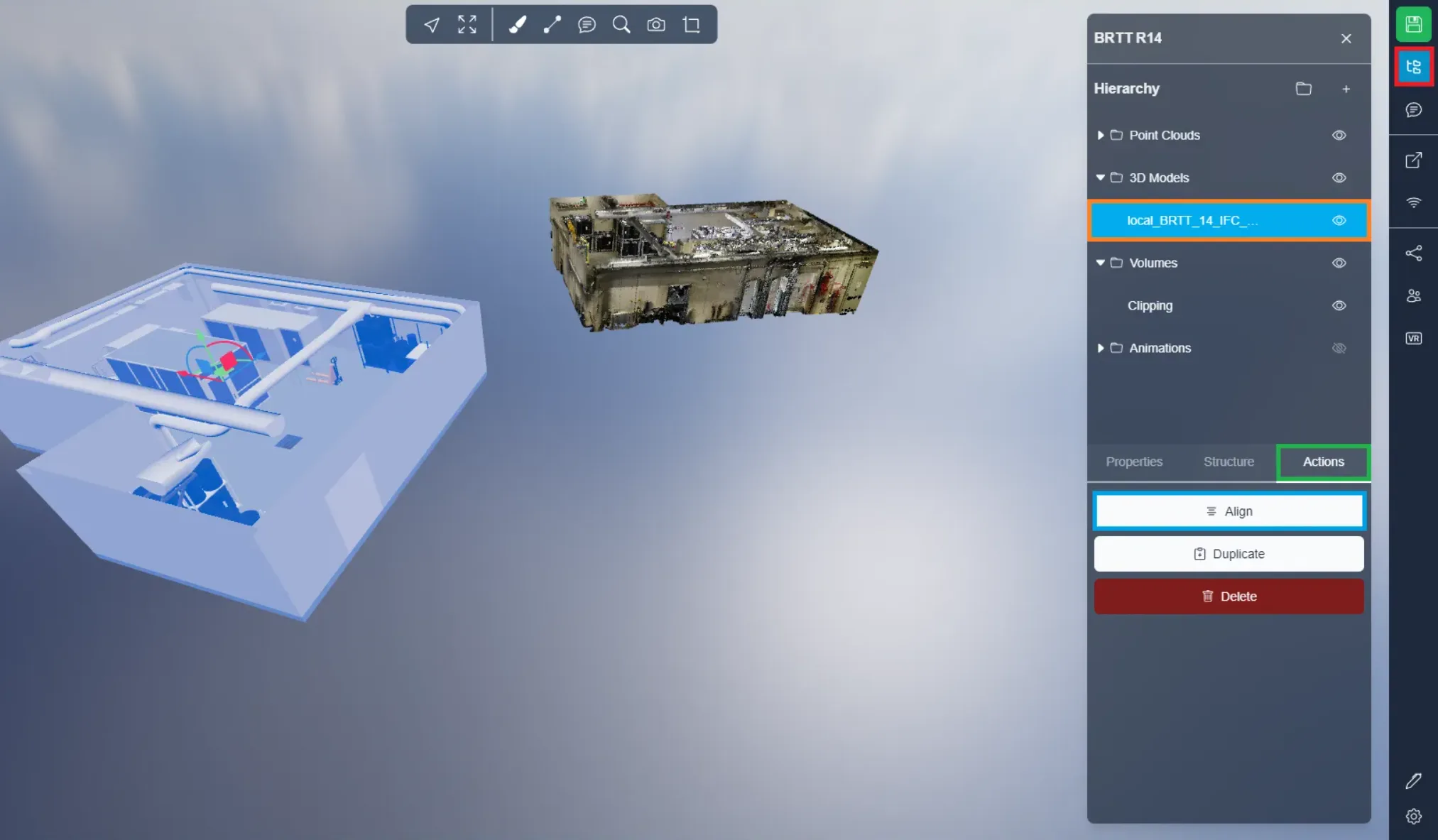

Seleziona il tuo modello dal menu Progetto, poi apri la scheda Azioni e fai clic sul pulsante Allinea.

Si aprirà ora una finestra, puoi decidere di allineare un altro modello se lo desideri, per impostazione predefinita verrà utilizzato il modello che hai selezionato nel menu progetto. Fai clic sulla freccia per procedere al passo successivo.

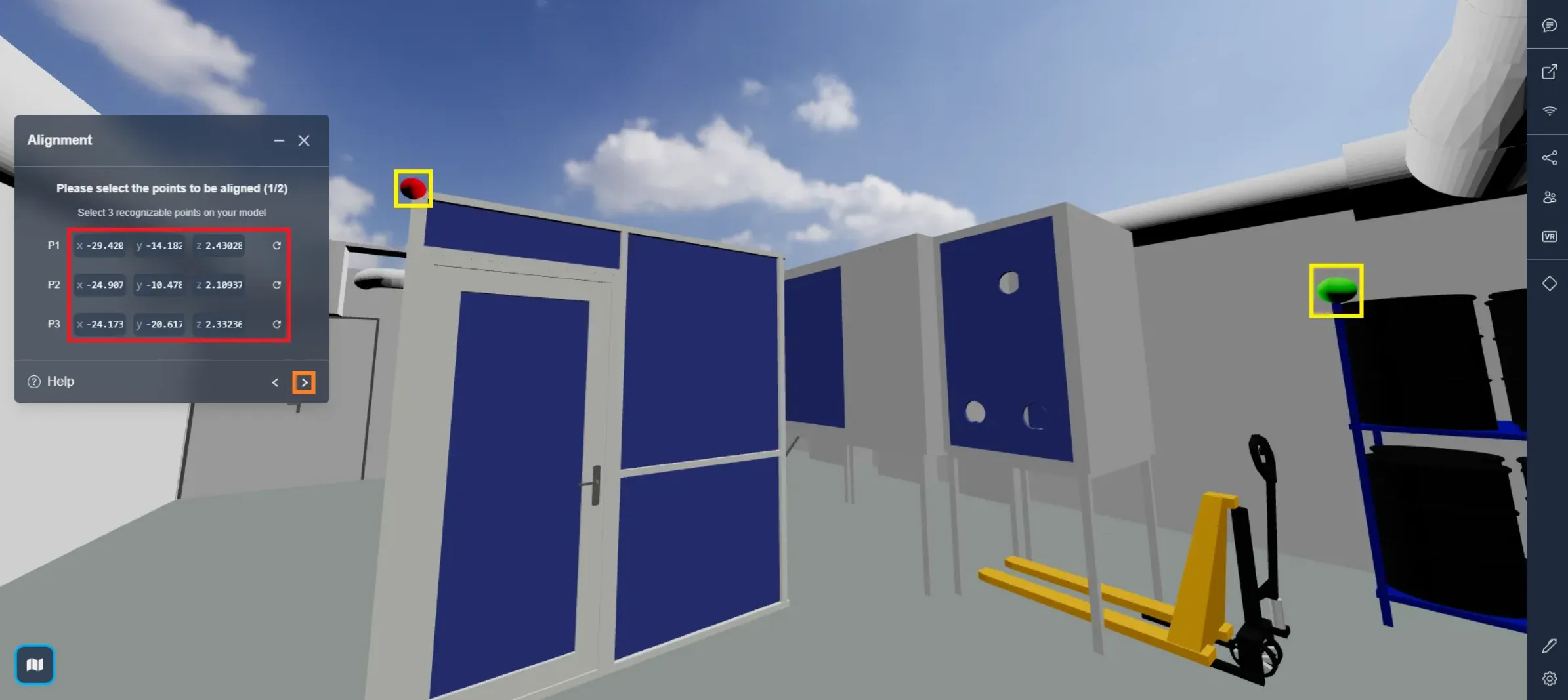

Per prima cosa, fai clic su una delle icone + per iniziare a posizionare i tuoi punti. Ti verrà chiesto di posizionare 3 punti in posizioni riconoscibili sul tuo modello. Nel passaggio successivo, ti verrà chiesto di selezionare gli stessi luoghi sul diagramma di dispersione, motivo per cui dovrebbero essere facilmente riconoscibili.

Una volta che hai depositato i tuoi 3 punti, fai clic su sulla freccia per passare al passo successivo. Puoi fare clic su una delle frecce di riprova o utilizzare le posizioni X, Y, Z per spostare i punti.

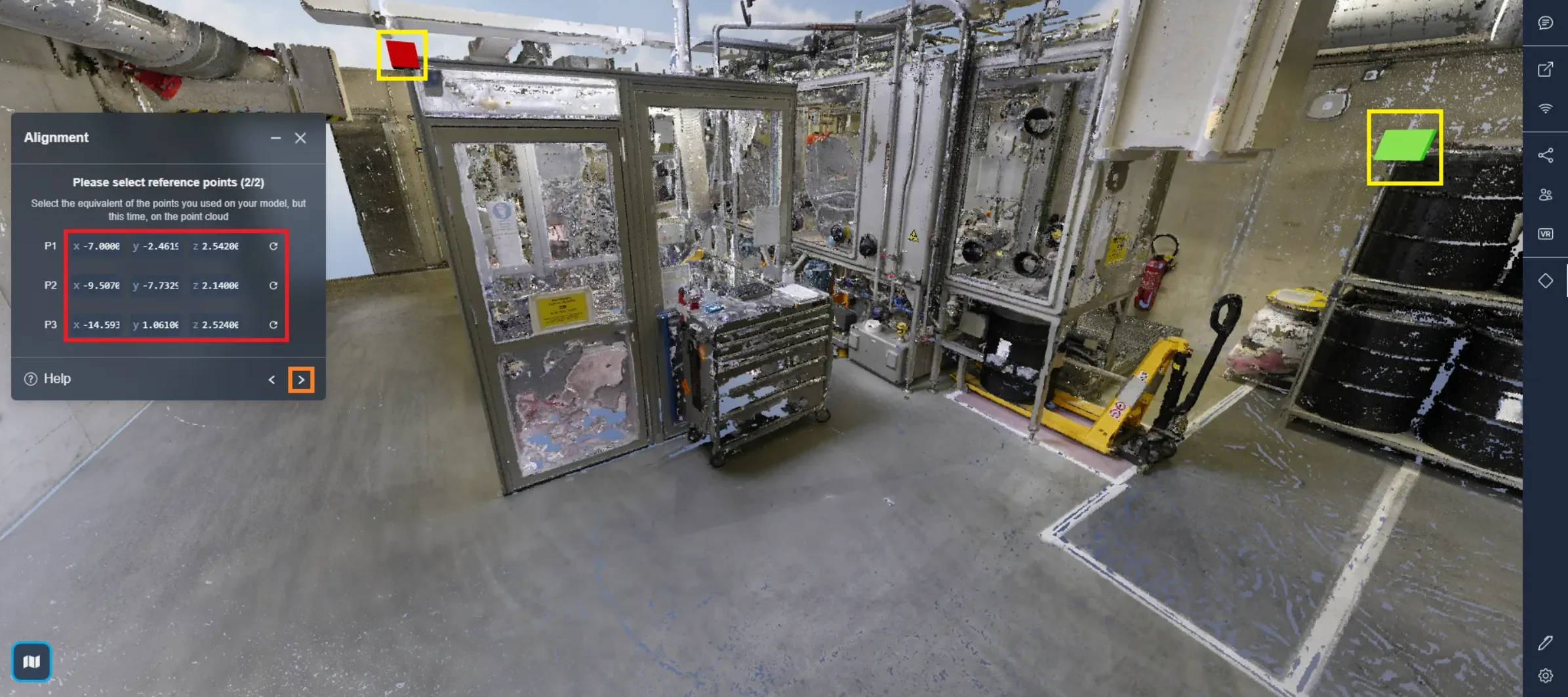

Ora fai lo stesso sul diagramma di dispersione, ma questa volta con i quadrati.

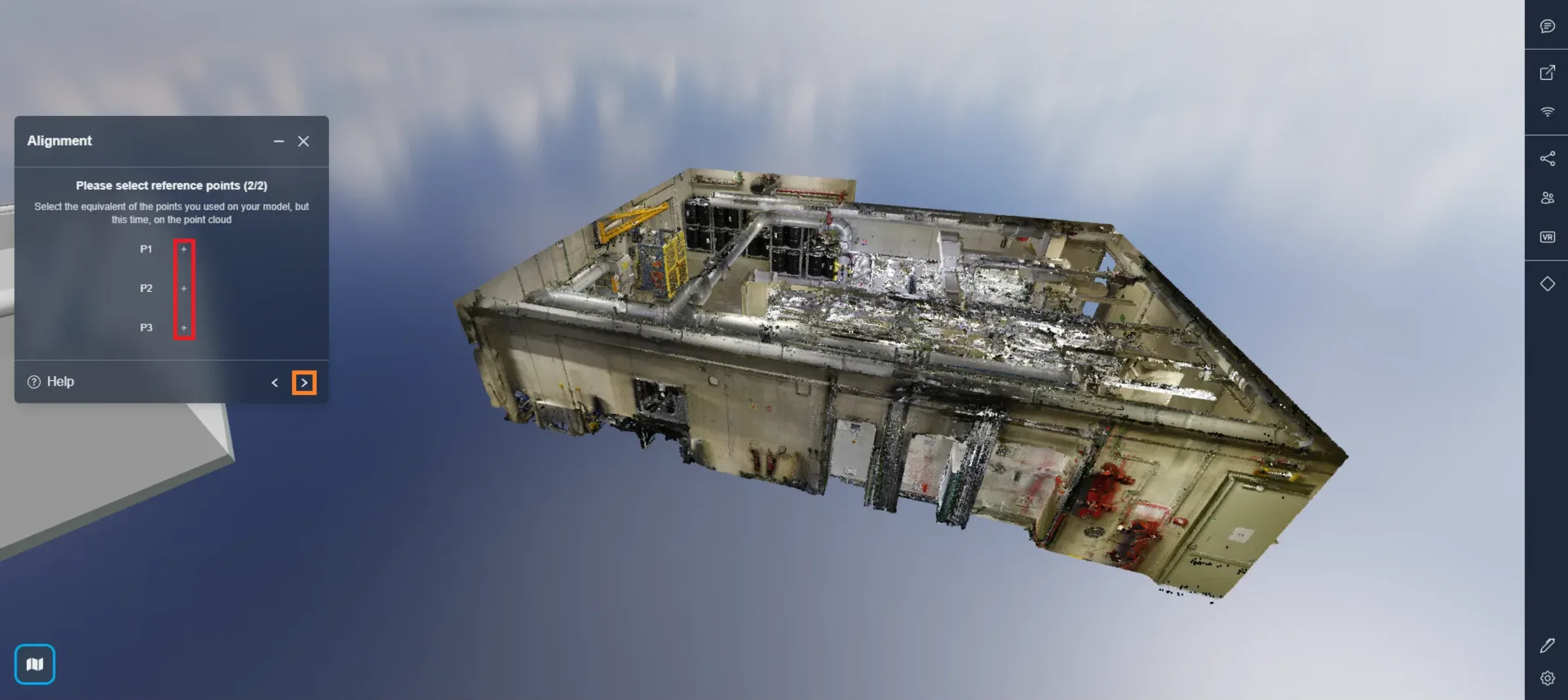

Una volta che hai posizionato i tuoi 3 quadrati, fai clic su sulla freccia per passare al passo successivo. Puoi fare clic su una delle frecce di riprova o utilizzare le posizioni X, Y, Z per spostare i quadrati.

Ricorda di posizionare i quadrati negli stessi punti del modello e abbinare i colori, il punto verde sul modello è in cima al supporto del barile, quindi il rettangolo verde dovrebbe essere anche in cima al supporto del barile sulla nuvola di punti.

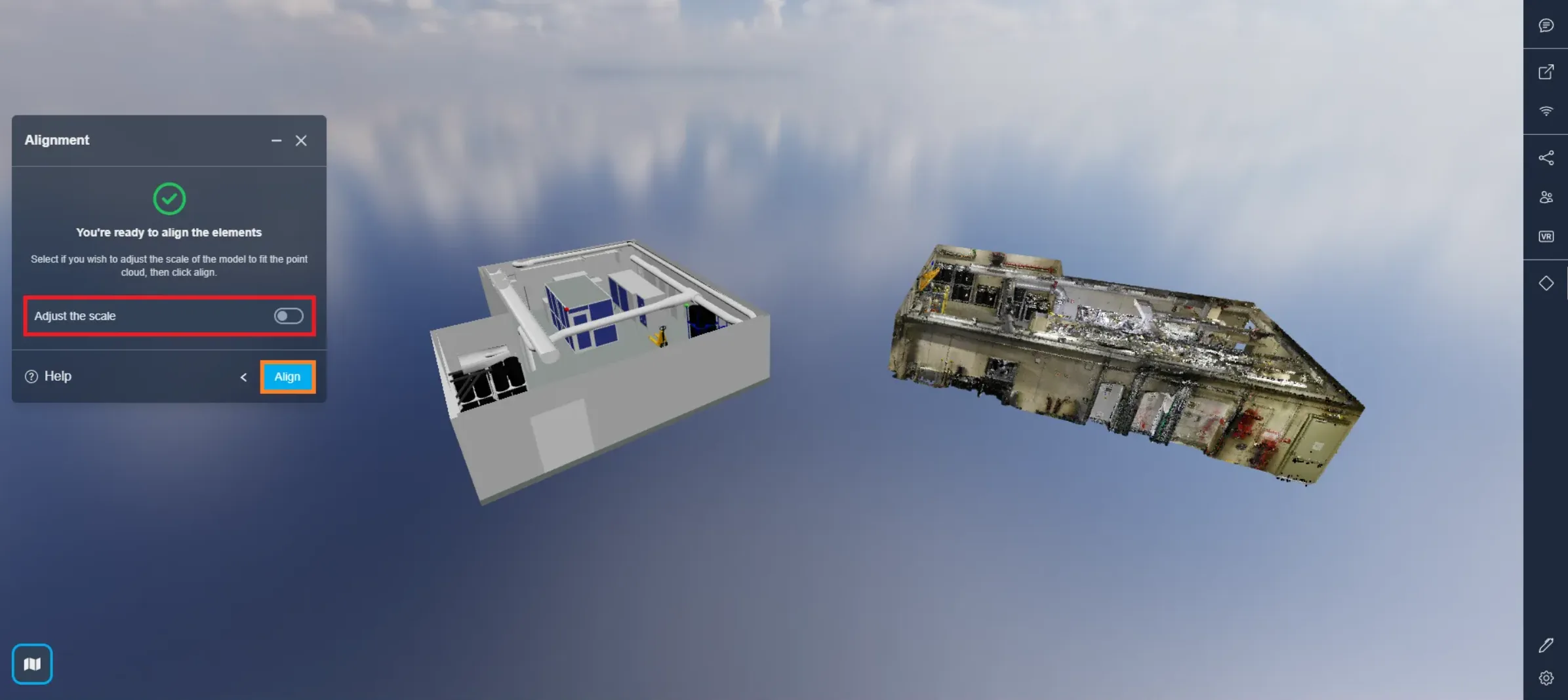

Una volta che tutto è impostato, fai clic su Allinea per allineare il modello con la nuvola di punti, puoi Regolare la Scala per assicurarti che il modello si adatti perfettamente alla nuvola di punti, ti consigliamo di utilizzare questa opzione solo se il modello non è stato creato con una scala corretta, altrimenti lascialo come predefinito.

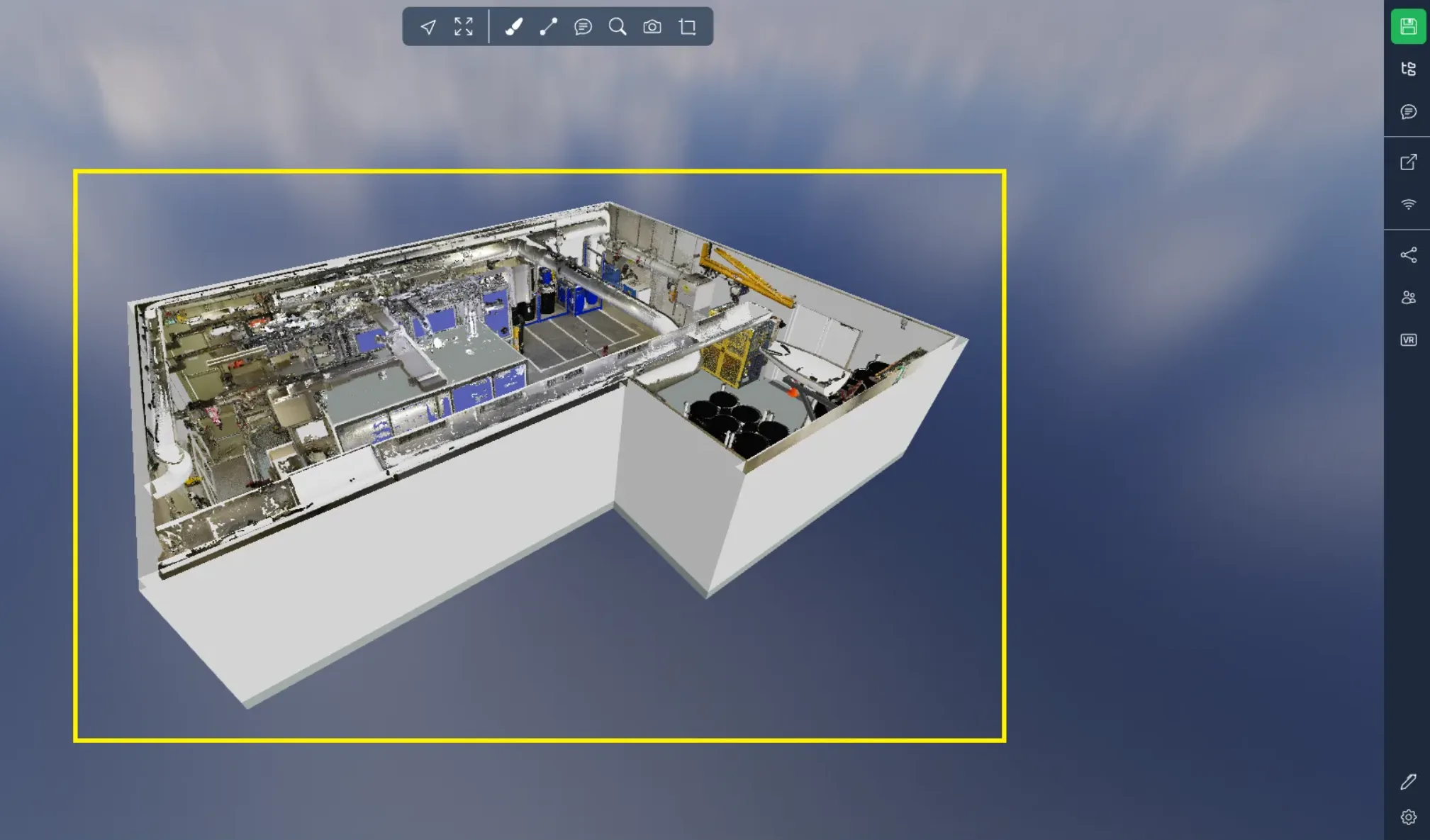

Qui puoi vedere il risultato dopo aver allineato il modello con la nuvola di punti. Anche se questa soluzione esiste, ti consigliamo comunque di utilizzare dati georeferenziati per garantire una perfetta corrispondenza ed eliminare errori che possono verificarsi se lo strumento di allineamento non viene utilizzato con cautela.

Se incontri problemi, il nostro team di supporto è qui per aiutarti. Buona esplorazione!
