Piano di Sezione

Lo strumento del piano di sezione ti consente di visualizzare una sezione di un nuage de points come una fetta, che può essere sia orizzontale che verticale. Hai il controllo sulla sua posizione e spessore, permettendoti di personalizzare la visualizzazione secondo le tue esigenze.

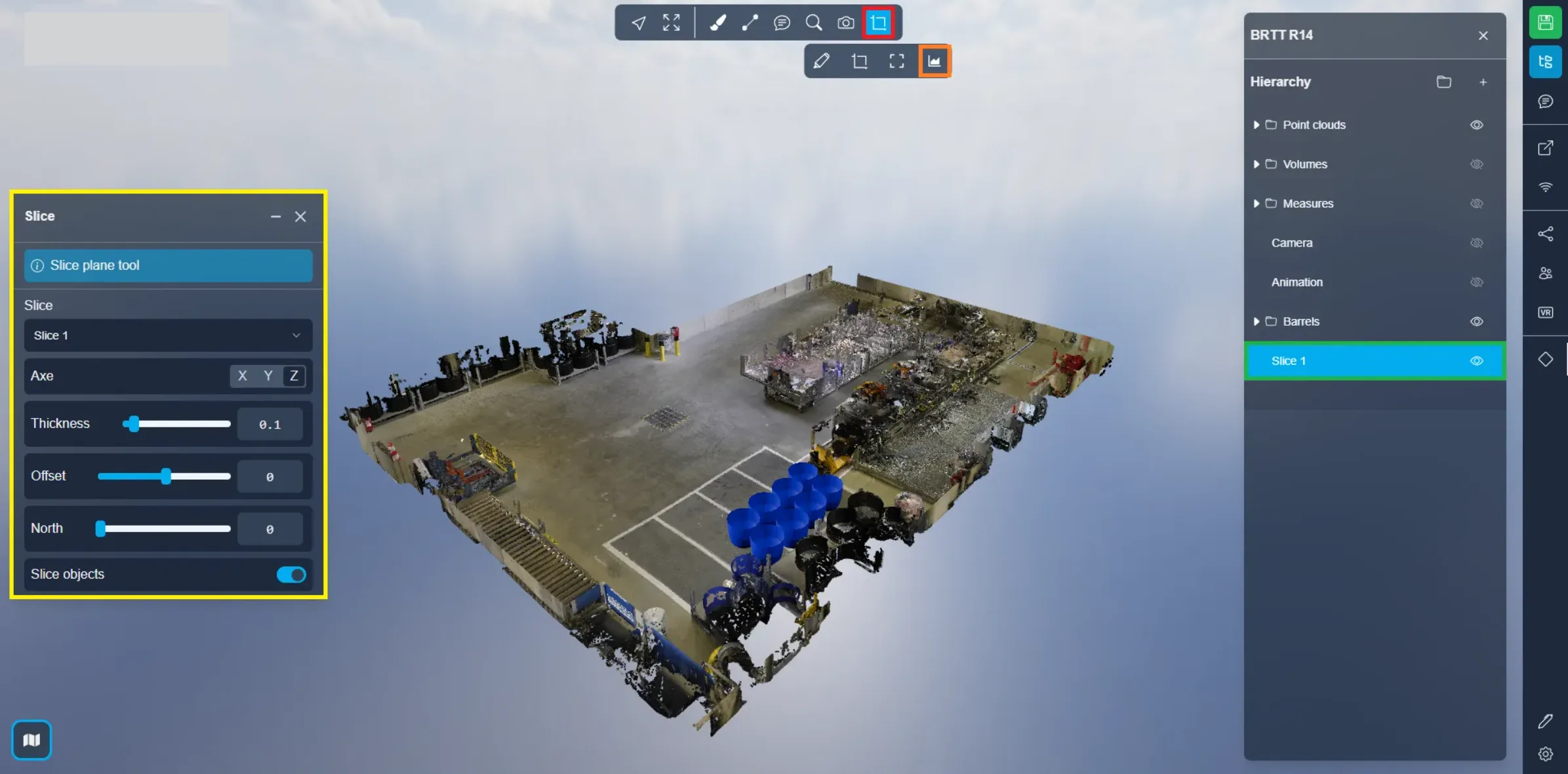

Per creare un piano di taglio, vai al menu di clipping box e seleziona l'ultima opzione. In alternativa, puoi accedere a questa funzione dal menu del progetto dopo che la sezione è stata creata.



Iniziamo esaminando l'effetto dell'uso di ciascun asse.

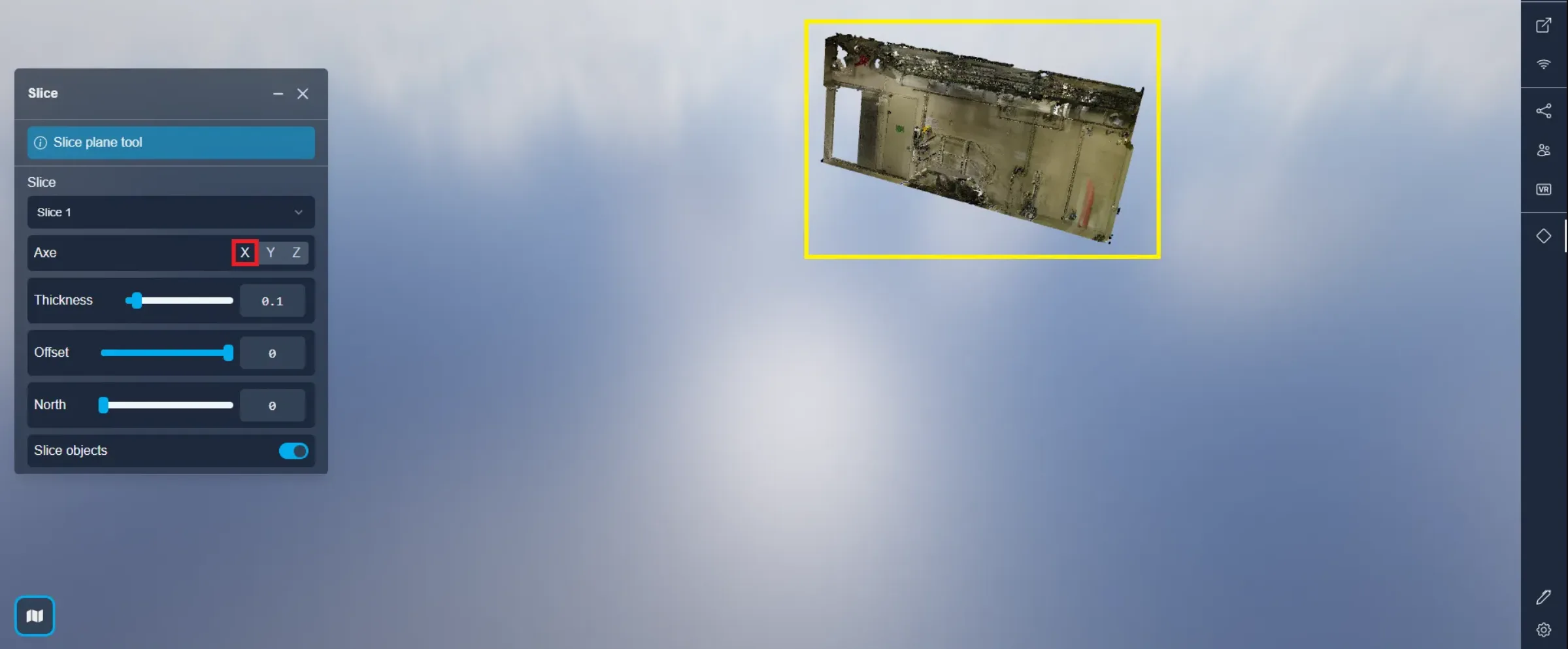

L'asse X taglierà il progetto verticalmente lungo l'asse Ovest/Est.

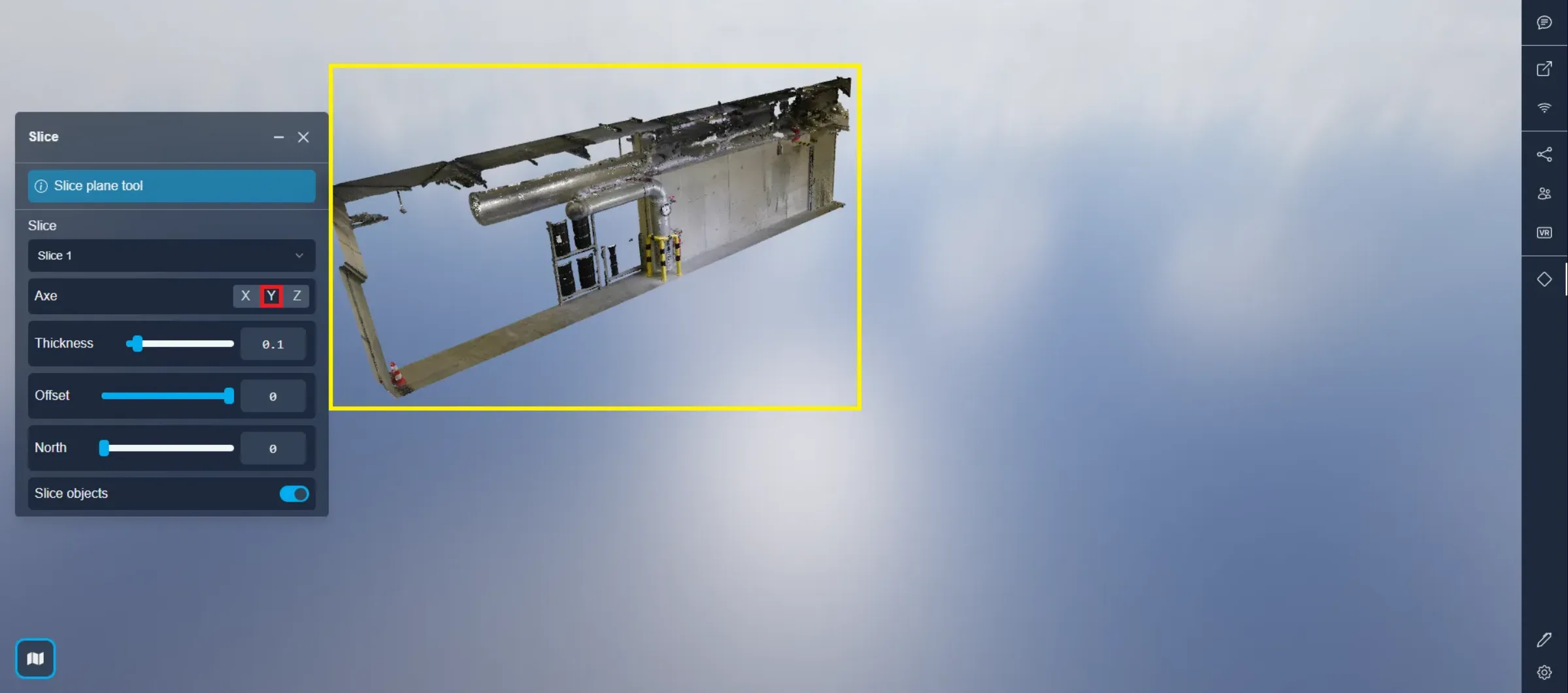

L'asse Y taglierà il progetto verticalmente lungo l'asse Nord/Sud.

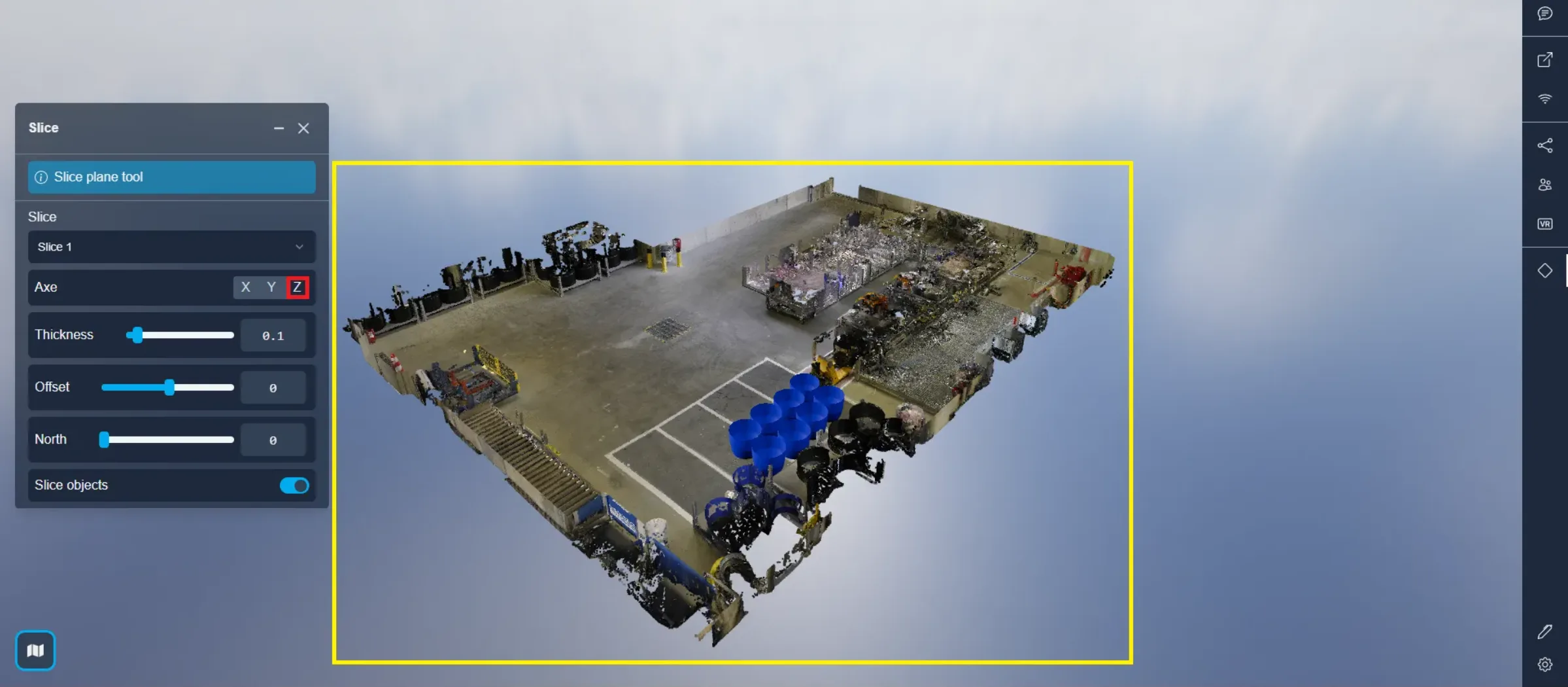

L'asse Z taglierà il progetto orizzontalmente.

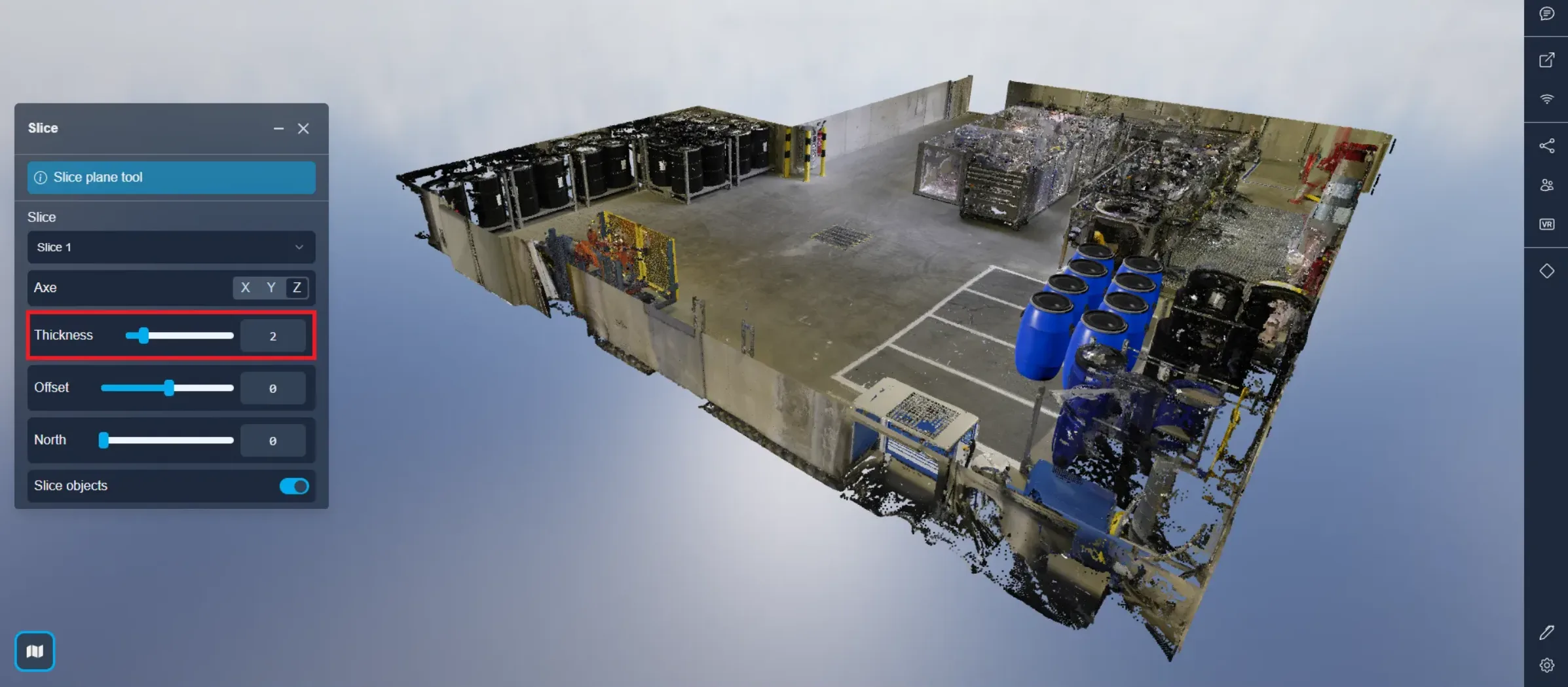

Il primo cursore ti permette di scegliere lo spessore della fetta.

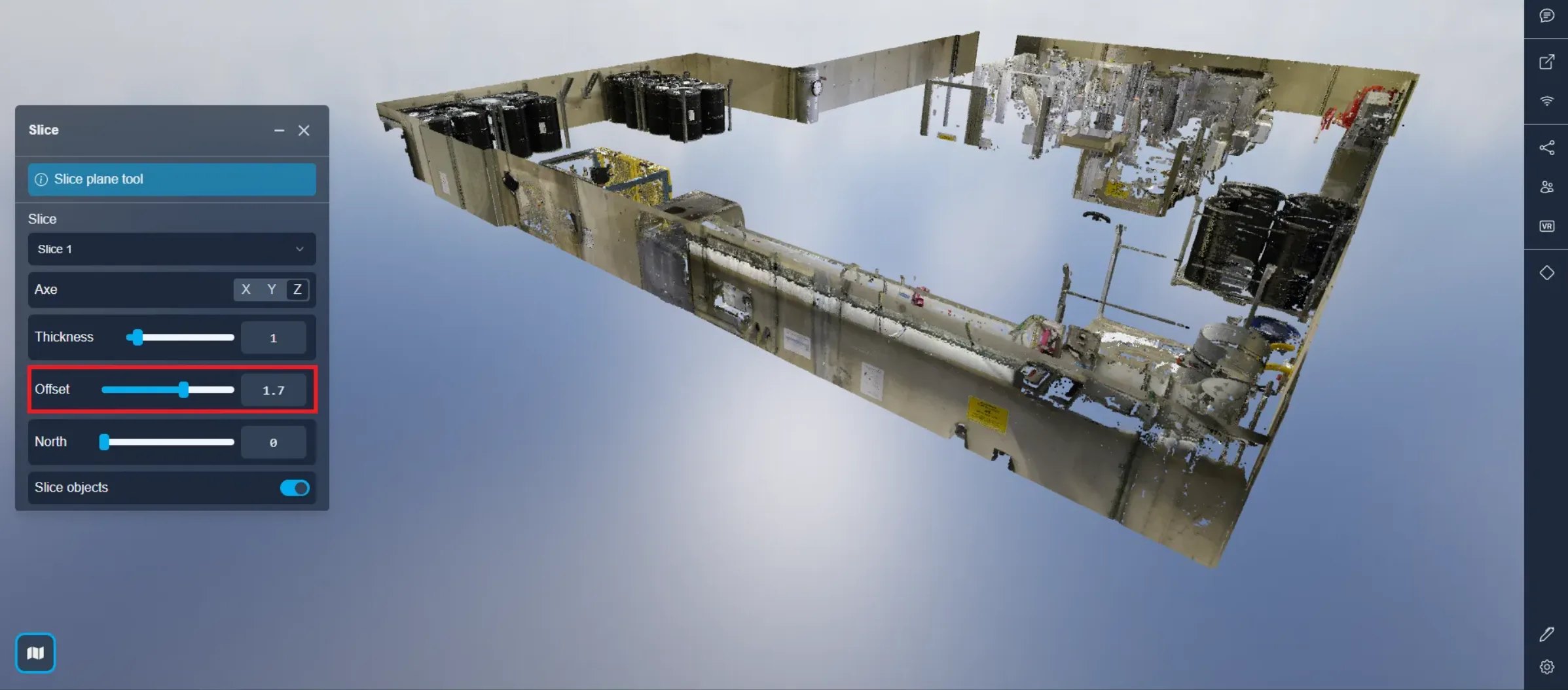

Lo spostamento ti consente di regolare la posizione della fetta. In questo contesto, con l'asse Z selezionato, un valore di 0 corrisponde al livello del suolo.

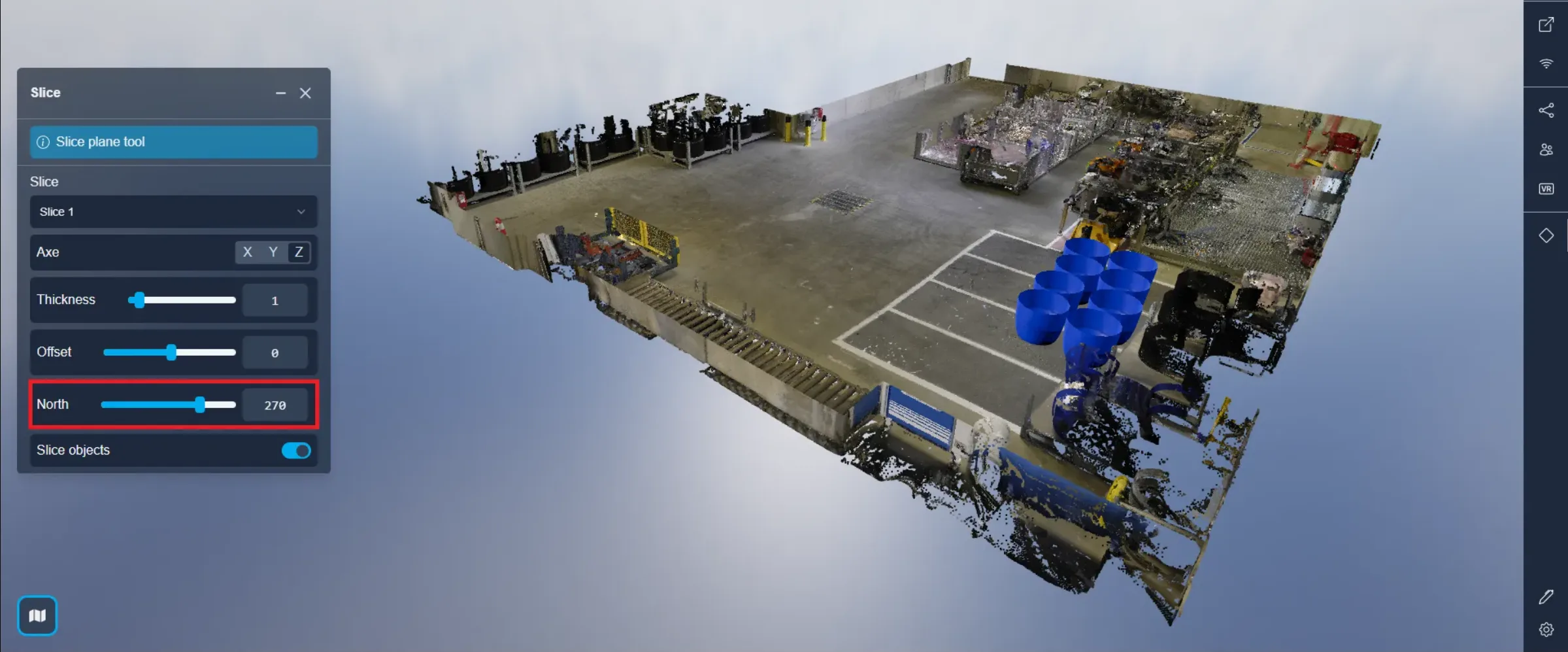

Per allineare gli assi X e Y con le linee dell'edificio, puoi regolare l'orientamento del nord del progetto.

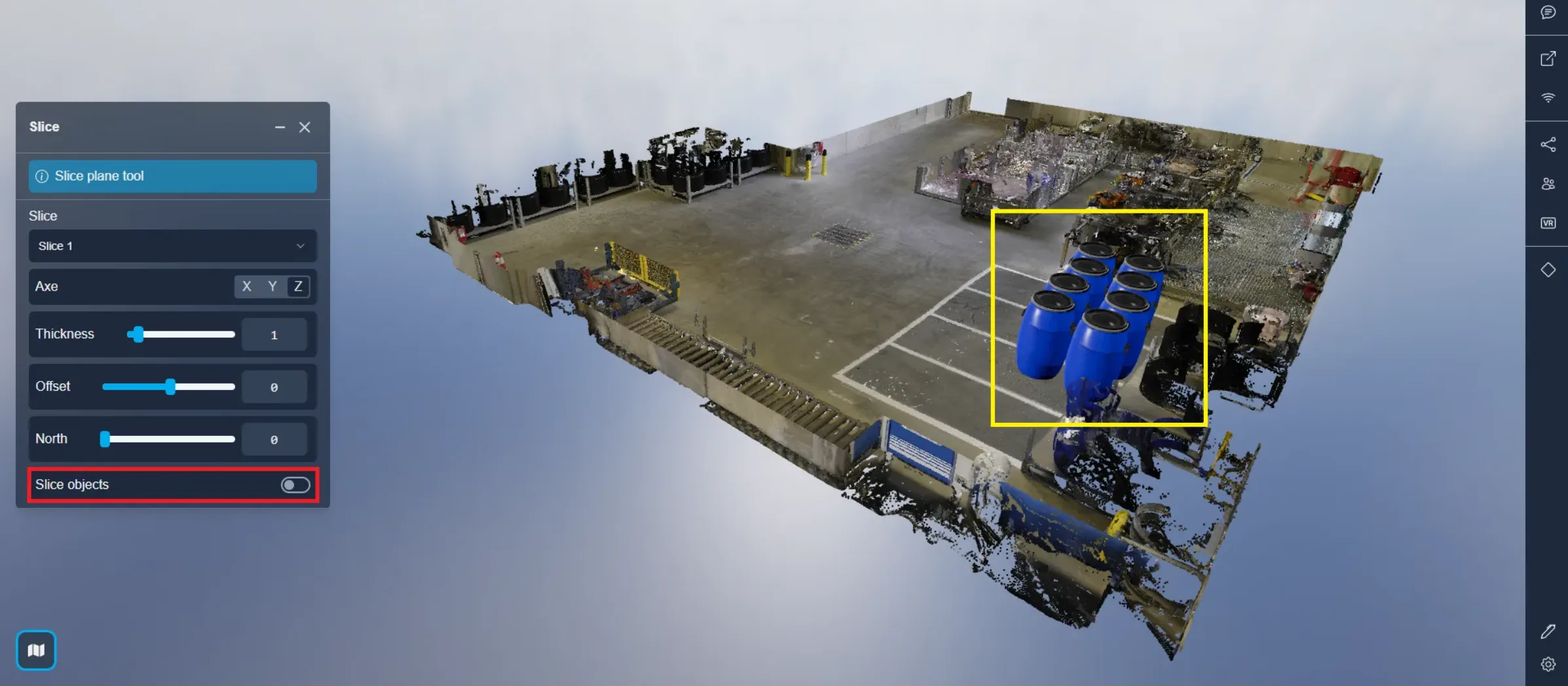

L'ultima opzione ti permette di scegliere se includere oggetti 3D e 2D quando si utilizza un piano di sezione, oppure di tagliare esclusivamente il nuage de points.



Puoi creare profili verticali che possono essere esportati consultando questo articolo.

Se incontri problemi, il nostro team di supporto è qui per aiutarti. Buona esplorazione!
