Scan-to-BIM विश्लेषण और समीक्षा

Scan-to-BIM, Scan-to-Plan से एक कदम आगे जाता है: विश्लेषण भवन ऑब्जेक्ट प्रस्तावित करता है (दीवारें और खुले हिस्से उनके निर्माण डेटा के साथ) जिनकी आप समीक्षा करते हैं और फिर उन्हें BIM मॉडल के रूप में निर्यात करते हैं। यह टैब Scan-to-BIM प्लान के साथ उपलब्ध है।

विश्लेषण चलाएँ

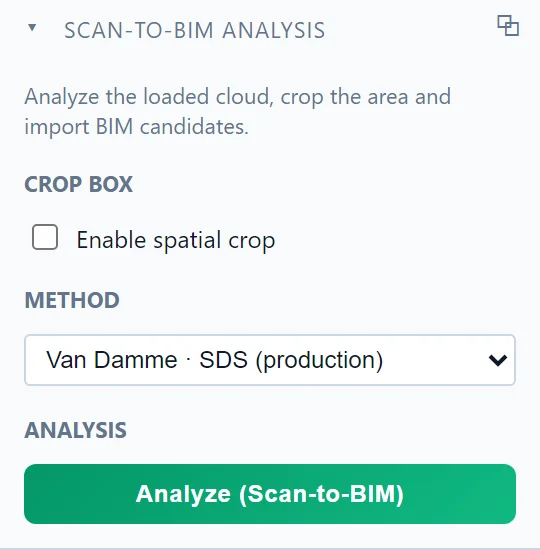

सब कुछ Scan-to-BIM विश्लेषण पैनल से संचालित होता है:

1. पॉइंट क्लाउड लोड करें (देखें पॉइंट क्लाउड लोड करें)।
2. वैकल्पिक रूप से स्थानिक क्रॉप सक्षम करें से विश्लेषण किए जाने वाले क्षेत्र को क्रॉप करें (देखें क्रॉप बॉक्स)।
3. विधि चुनें। उत्पादन विधि हर Scan-to-BIM सदस्यता के लिए उपलब्ध है; सूची की अन्य प्रविष्टियाँ प्रतिबंधित-पहुँच वाली विधियाँ हैं जिनका उपयोग विशिष्ट कार्य-अनुबंधों में किया जाता है।
4. विश्लेषण करें (Scan-to-BIM) पर क्लिक करें।

जॉब प्लेटफ़ॉर्म पर चलता है और बड़े स्कैन पर कई मिनट ले सकता है। विश्लेषण चलते समय, पैनल और क्रॉप नियंत्रण लॉक रहते हैं ताकि जॉब के बीच में क्षेत्र न खिसक जाए।

कैंडिडेट की समीक्षा करें

विश्लेषण कैंडिडेट को उनके समर्थक साक्ष्य के साथ लौटाता है, और समीक्षा समूह वह जगह है जहाँ आप निर्णय करते हैं:

• निर्देशित समीक्षा आपको कैंडिडेट से एक-एक करके, मंज़िल दर मंज़िल, होकर ले जाती है, ताकि अंतिम मॉडल की हर दीवार वही हो जिसे आपने स्वीकार किया।
• पहचान रिपोर्ट सारांश देती है कि क्या मिला और कितने विश्वास के साथ।
• परिकल्पनाएँ उन प्रतिस्पर्धी व्याख्याओं को दिखाती हैं जिन्हें विश्लेषण ने किसी दिए गए स्थान के लिए तौला।

स्वीकार किए गए कैंडिडेट सामान्य ATIS.cad ऑब्जेक्ट बन जाते हैं: ऐसी दीवारें जिन्हें आप किसी भी अन्य की तरह संपादित कर सकते हैं (देखें ऑब्जेक्ट चुनें और संपादित करें)।

मॉडल निर्यात करें

मॉडल की समीक्षा हो जाने पर, उसी टैब में IFC निर्यात उसे Revit और अन्य BIM सॉफ़्टवेयर को सौंप देता है (देखें IFC निर्यात करें)।

यदि आपके कोई प्रश्न हों या अतिरिक्त जानकारी चाहिए, तो कृपया तकनीकी टीम से संपर्क करें।
