Scan-to-Plan

Scan-to-Plan किसी पॉइंट क्लाउड को संपादन योग्य 2D तल योजना में बदल देता है। जब डिलीवरेबल कोई योजना हो, पूरा BIM मॉडल नहीं, तो यह तेज़ रास्ता है। यह टैब Scan-to-Plan प्लान के साथ उपलब्ध है।

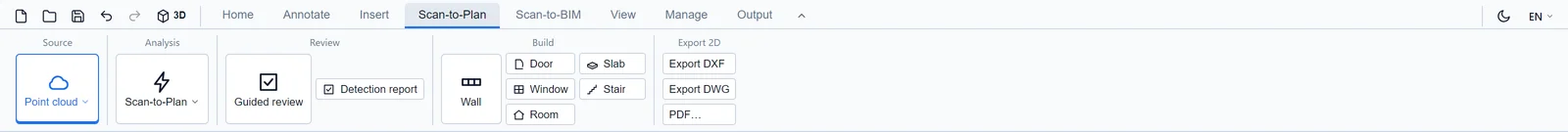

यह टैब कार्यप्रवाह की तरह पढ़ा जाता है, बाएँ से दाएँ:

1. स्रोत: पॉइंट क्लाउड लोड करें और प्रबंधित करें (देखें पॉइंट क्लाउड लोड करें)। जिस मंज़िल को आप चाहते हैं उसे अलग करने के लिए क्रॉप बॉक्स और लेवल पहचान का उपयोग करें (देखें क्रॉप बॉक्स और स्वचालित लेवल पहचान)।
2. विश्लेषण: लोड किए गए क्लाउड पर Scan-to-Plan विश्लेषण शुरू करें। जॉब प्लेटफ़ॉर्म पर चलता है; उसकी प्रगति पैनल में बताई जाती है, और इस दौरान एडिटर उपयोग योग्य बना रहता है।
3. समीक्षा: विश्लेषण दीवार कैंडिडेट लौटाता है, कोई ऐसा परिणाम नहीं जिसे बस स्वीकार या अस्वीकार करना हो। निर्देशित समीक्षा आपको उनसे होकर ले जाती है ताकि आप हर एक को स्वीकार, समायोजित या अस्वीकार कर सकें, मंज़िल दर मंज़िल।
4. निर्माण: जो विश्लेषण नहीं देख सका उसे पूरा करने के लिए पूरा 2D टूलसेट (दीवार, दरवाज़ा, खिड़की, कमरा और होम टैब का बाकी हिस्सा)।
5. 2D निर्यात: परिणाम को PDF, DXF या DWG के रूप में सौंपें (देखें PDF में निर्यात करें और DWG और DXF निर्यात करें)।

बनाई गई योजना एक कार्यशील दस्तावेज़ है: कानूनी या संविदात्मक उद्देश्यों के लिए उपयोग करने से पहले उसकी समीक्षा करें और उसे पूरा करें।

यदि आपके कोई प्रश्न हों या अतिरिक्त जानकारी चाहिए, तो कृपया तकनीकी टीम से संपर्क करें।
