PDF में निर्यात करें

वर्तमान योजना निर्यात करें

1. आउटपुट टैब खोलें और PDF... पर क्लिक करें (आरेखण में सामग्री होने पर बटन सक्रिय हो जाता है)।

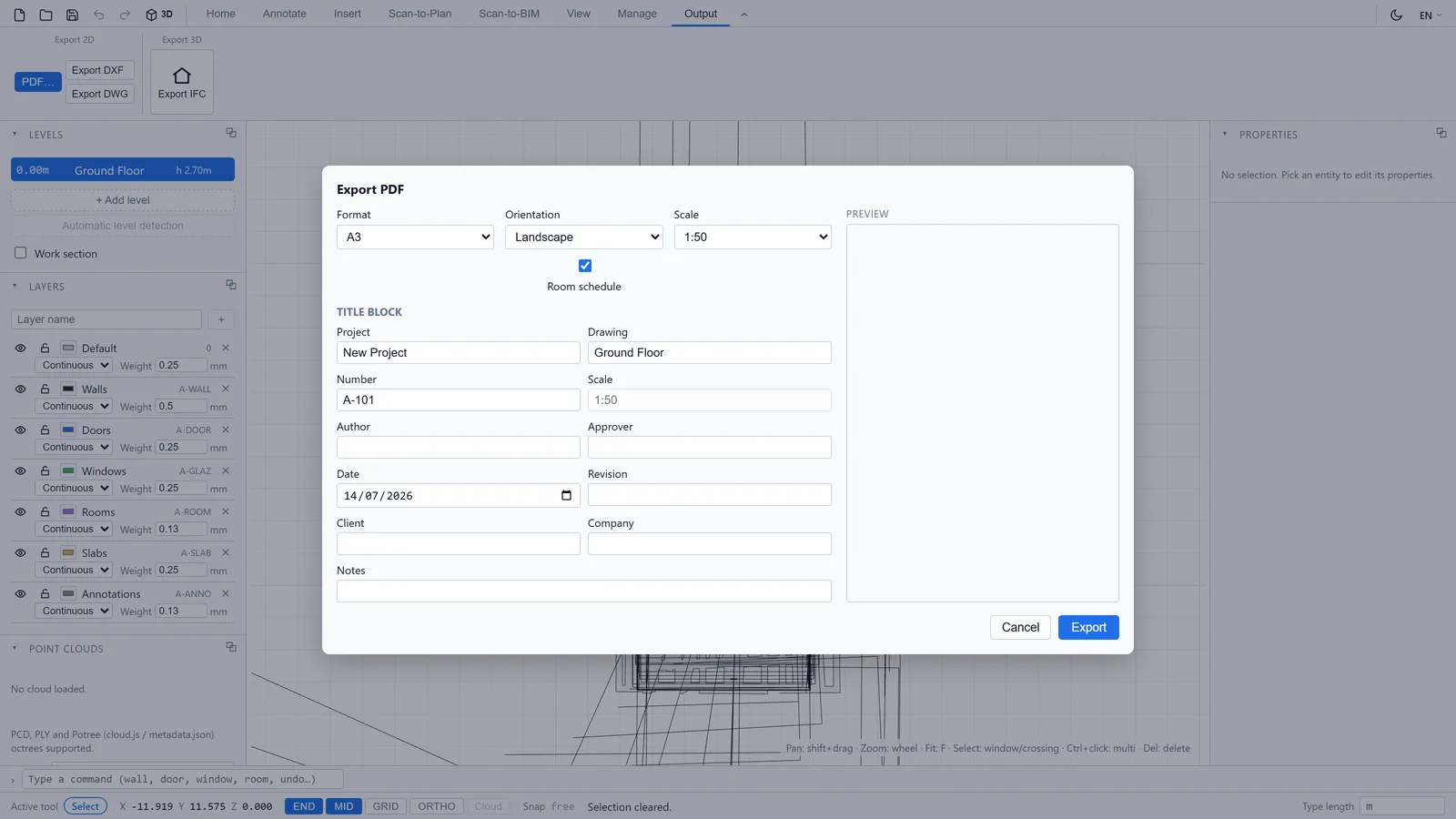

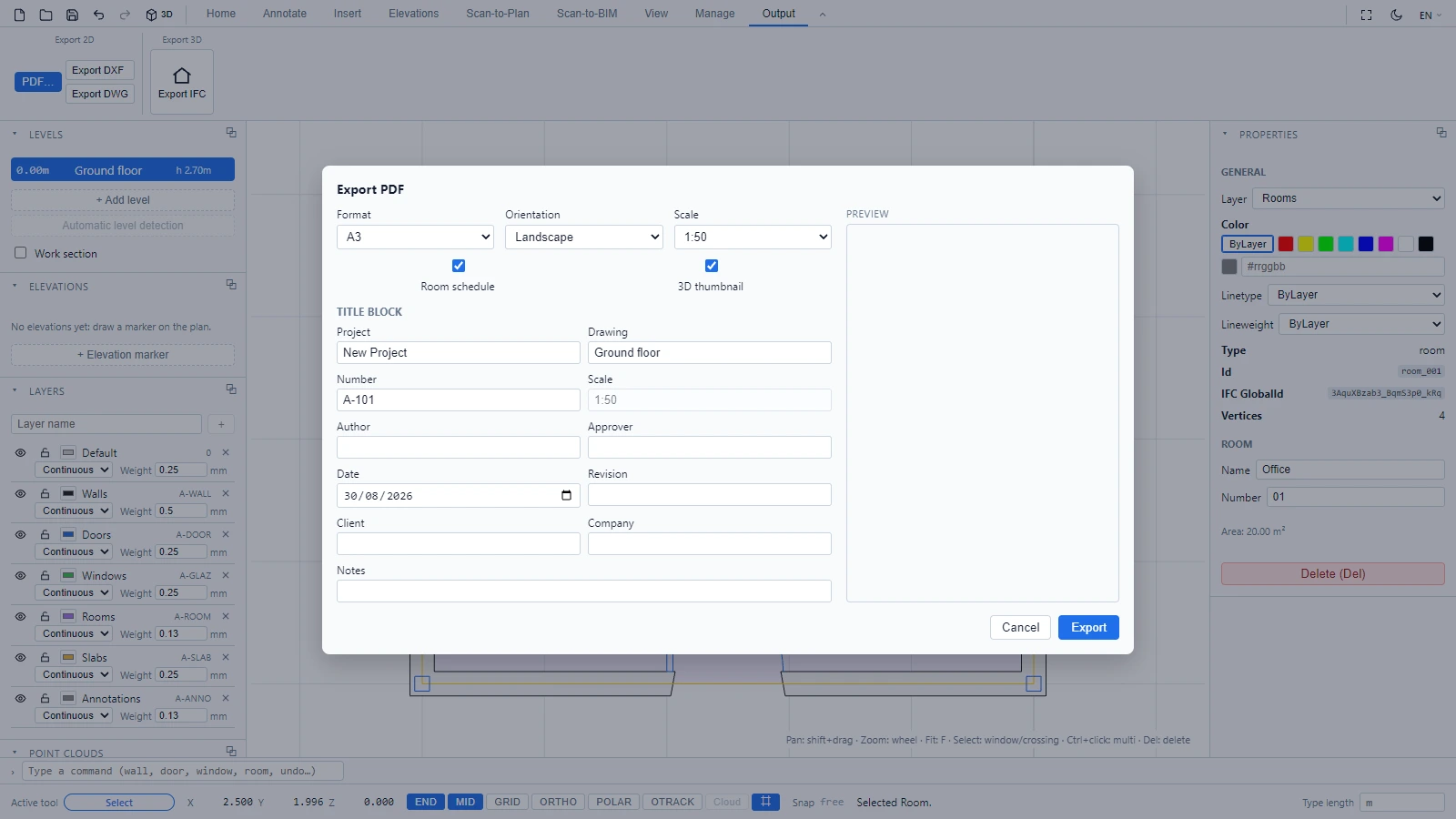

2. PDF निर्यात संवाद भरें और निर्यात करें पर क्लिक करें।

संवाद आपको यह देता है:

• शीट का प्रारूप और अभिविन्यास (डिफ़ॉल्ट रूप से A3 लैंडस्केप)।
• स्केल: एक वास्तविक वास्तुशिल्प स्केल जैसे 1:50, जिसका कागज़ पर पालन किया जाता है।
• कमरा अनुसूची: शीट में कमरों और क्षेत्रफलों की तालिका जोड़ता है।
• शीर्षक ब्लॉक: प्रोजेक्ट, आरेखण का नाम (सक्रिय लेवल से पहले से भरा हुआ), शीट संख्या, लेखक, अनुमोदक, दिनांक, संशोधन, ग्राहक, कंपनी और टिप्पणियाँ। दाईं ओर पूर्वावलोकन संयोजित शीट दिखाता है।

निर्यात की गई योजना सक्रिय लेवल की होती है, जो आपकी लेयर के साथ स्केल में बनाई जाती है जैसी वे वर्तमान में दिख रही हैं: निर्यात से पहले जो प्रिंट नहीं होना चाहिए उसे छिपा दें (देखें लेयर)।

शीट सेट

पूरी डिलीवरी के लिए, शीट पैनल खोलें (दृश्य > पैलेट > शीट)। हर शीट एक लेवल को एक प्रारूप, एक अभिविन्यास और एक स्केल के साथ जोड़ती है, अपने नाम और संख्या के तहत। फिर सेट निर्यात करें (PDF) पूरे सेट को एक बार में तैयार कर देता है।

टिप

PDF टेक्स्ट लैटिन फ़ॉन्ट का उपयोग करता है। यदि आपका इंटरफ़ेस किसी अन्य लिपि वाली भाषा में चल रहा है (रूसी, चीनी, जापानी, कोरियाई, अरबी, हिब्रू, हिंदी), तो PDF लेबल अंग्रेज़ी पर वापस चले जाते हैं ताकि आउटपुट पढ़ने योग्य बना रहे।
