छवि और PDF पृष्ठभूमि

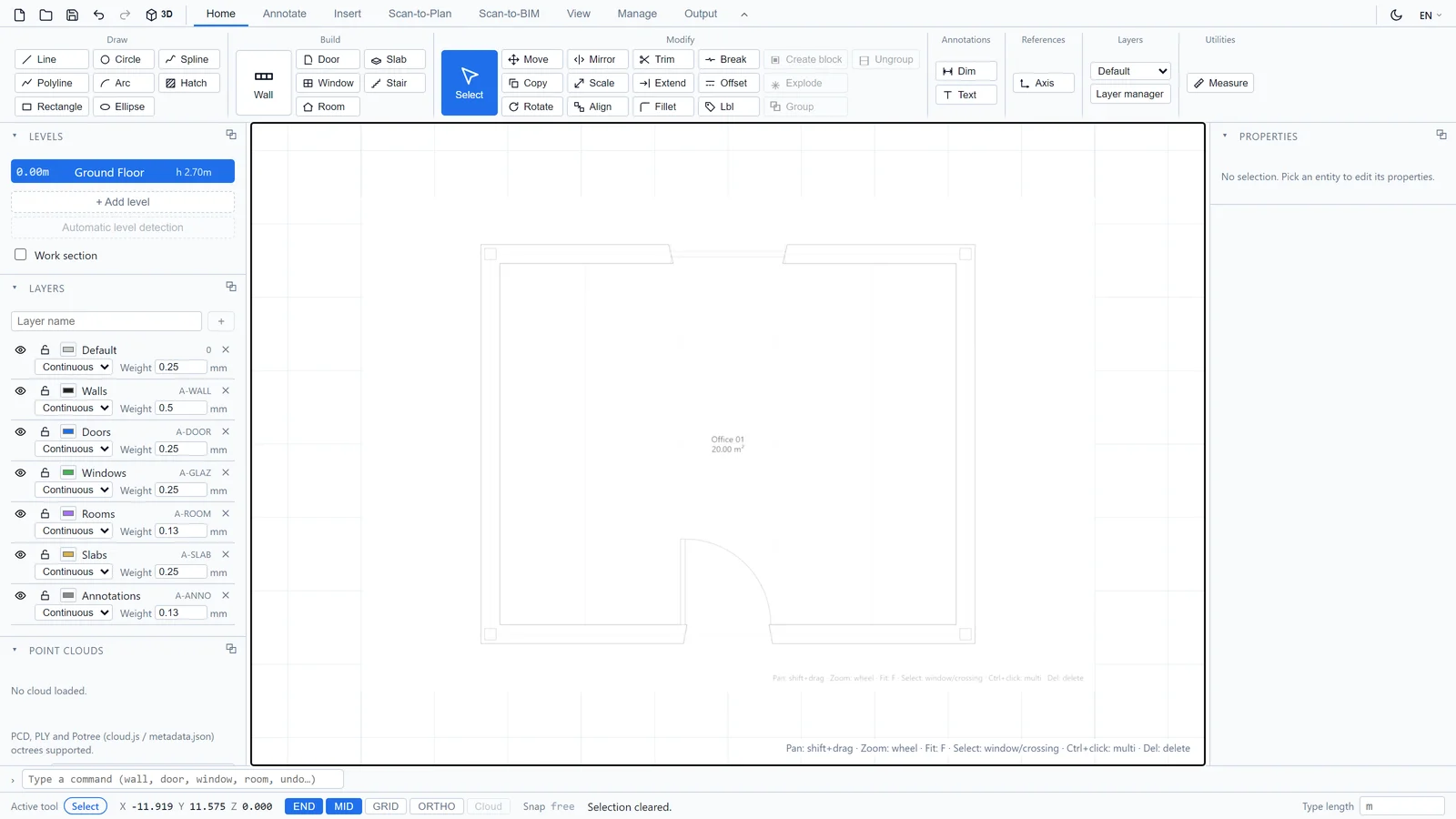

पृष्ठभूमि एक स्कैन की गई योजना, एक फ़ोटो या एक PDF है जिसे आप उसे ट्रेस करने के लिए अपने आरेखण के नीचे रखते हैं। जब आपके पास सिर्फ़ कागज़ हो तो यह क्लासिक शुरुआती बिंदु है।

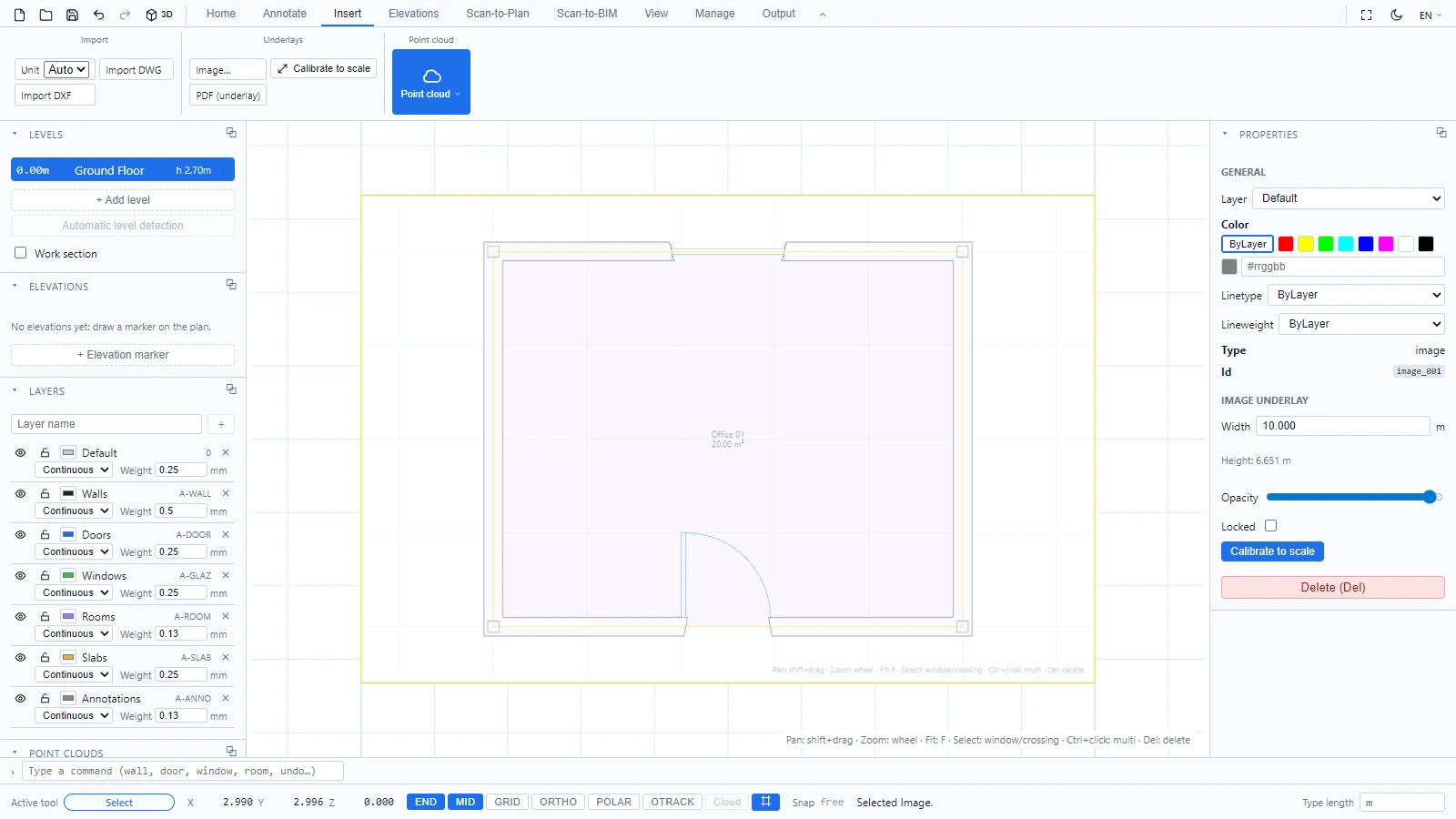

पृष्ठभूमि रखें
- इंसर्ट टैब खोलें।
- पृष्ठभूमि में, चित्र फ़ाइल के लिए छवि... पर क्लिक करें, या किसी PDF पृष्ठ के लिए PDF (पृष्ठभूमि) पर।
गुण पैनल में इसे समायोजित करने के लिए (अपारदर्शिता सहित), या इसे लॉक करने के लिए ताकि ट्रेस करते समय आपके क्लिक इसके आर-पार जाएँ, पृष्ठभूमि को किसी भी ऑब्जेक्ट की तरह चुनें।
इसे वास्तविक आयामों के अनुसार कैलिब्रेट करें
स्कैन में पिक्सेल होते हैं, मीटर नहीं। उसे एक स्केल दें:
- छवि पृष्ठभूमि चुनें।
- इंसर्ट > पृष्ठभूमि में, स्केल कैलिब्रेट करें पर क्लिक करें।
- ज्ञात वास्तविक दूरी वाले दो बिंदुओं पर क्लिक करें, उदाहरण के लिए किसी ऐसी दीवार के दोनों सिरे जिसे आप जानते हैं।

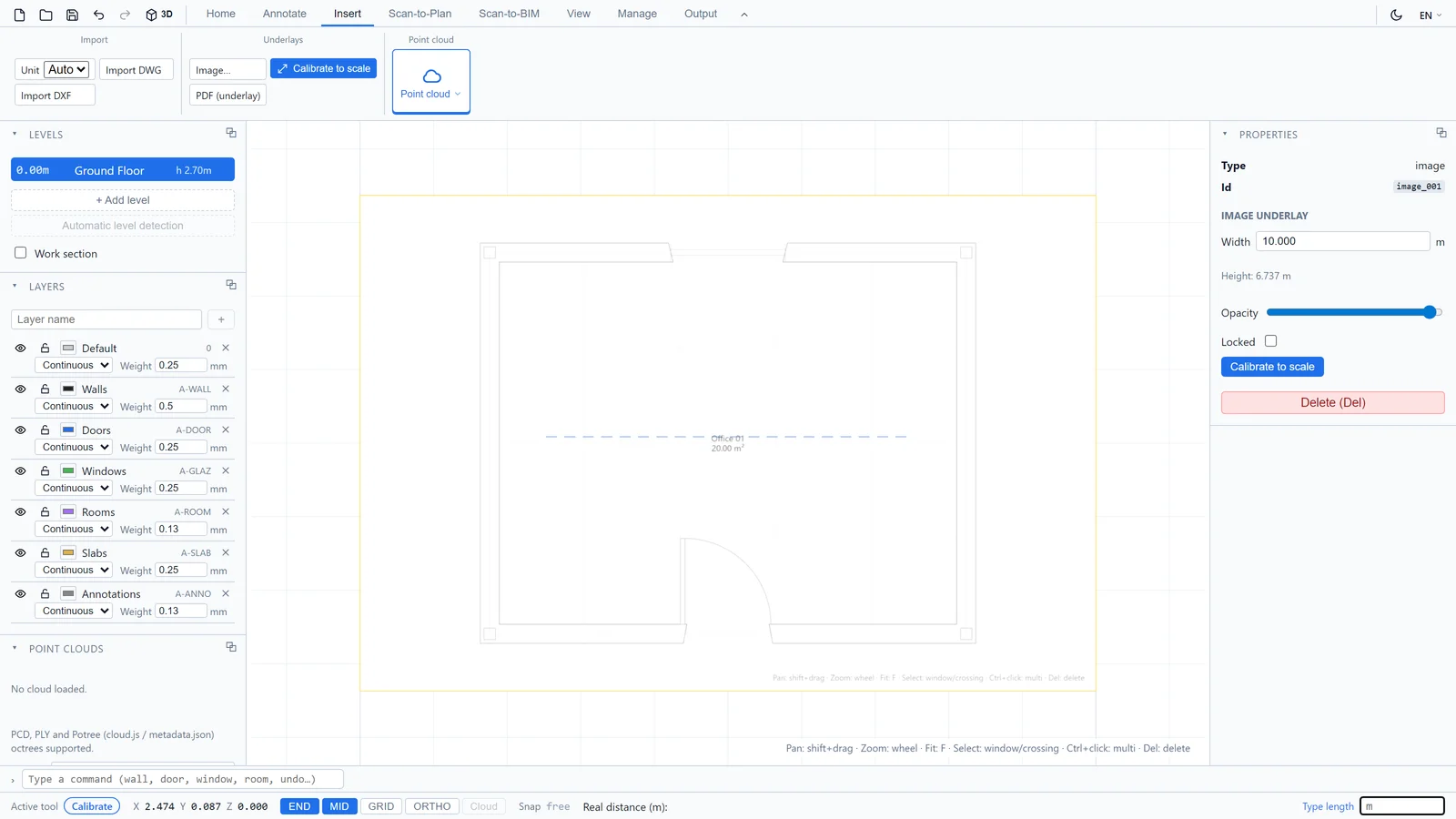

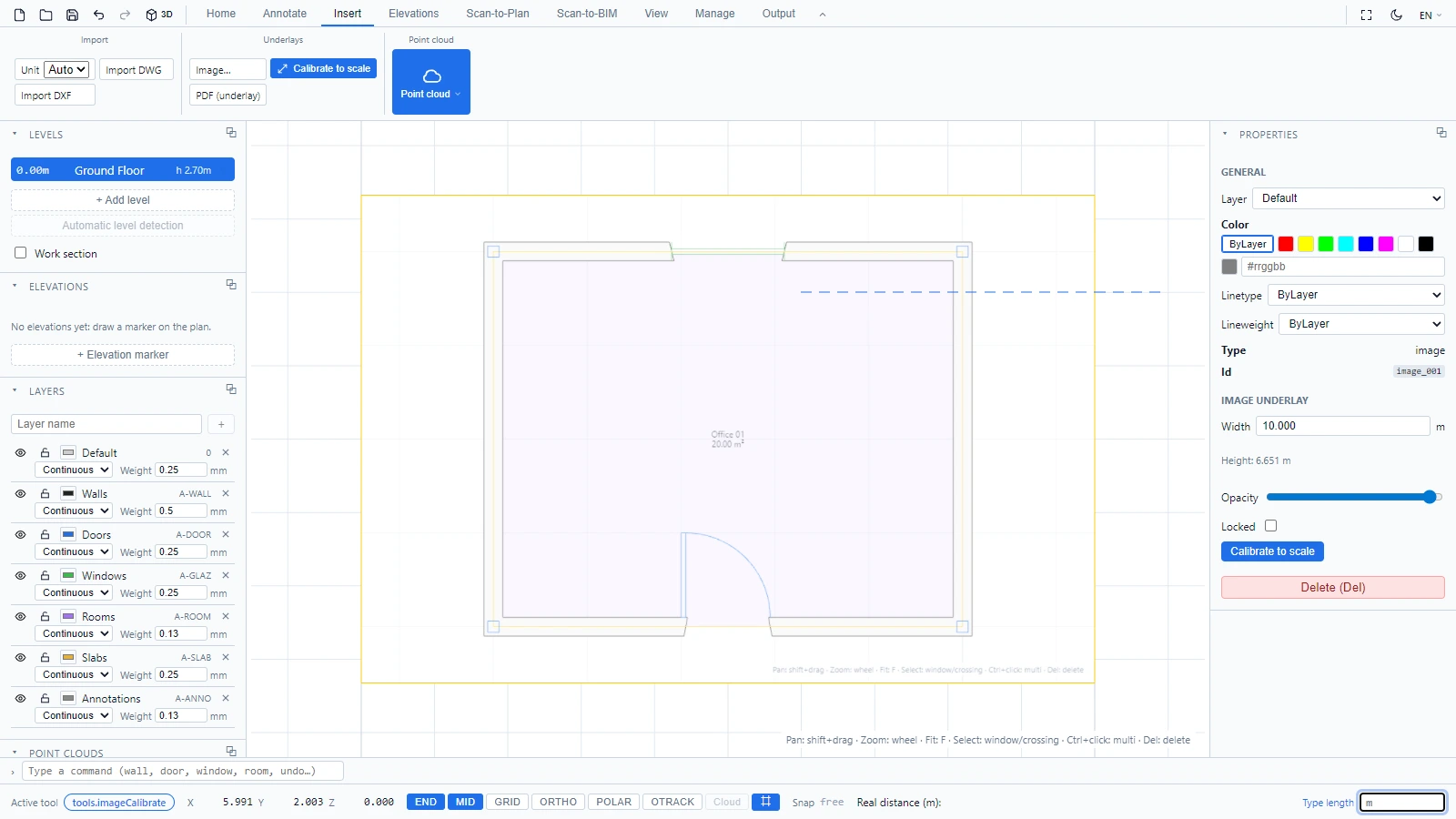

- स्टेटस बार मीटर में वास्तविक दूरी पूछता है: उसे टाइप करें और Enter दबाएँ।
पृष्ठभूमि को पुन: स्केल किया जाता है ताकि आपके दोनों बिंदु ठीक उतनी दूरी पर स्थित हों। वहाँ से, उस पर आत्मविश्वास के साथ दीवारें ट्रेस करें (देखें दीवारें बनाएँ), और किसी भी दूरी की जाँच मापें से करें।
यदि पृष्ठभूमि लॉक है, तो पहले उसे अनलॉक करें: जब इस कारण से कैलिब्रेशन अस्वीकार होता है तो स्टेटस बार आपको याद दिलाता है।
