लेयर
ATIS.cad लेयर उसी तरह काम करती हैं जैसी AutoCAD उपयोगकर्ता अपेक्षा करते हैं, उद्योग मानक नामों के साथ: दीवारों के लिए A-WALL, दरवाज़ों के लिए A-DOOR, खिड़कियों के लिए A-GLAZ, तथा A-ROOM, A-SLAB और एनोटेशन के लिए A-ANNO। ऑब्जेक्ट उनके प्रकार से मेल खाने वाली लेयर पर आते हैं, इसलिए यह अनुशासन आपके सोचने से पहले ही मौजूद रहता है।

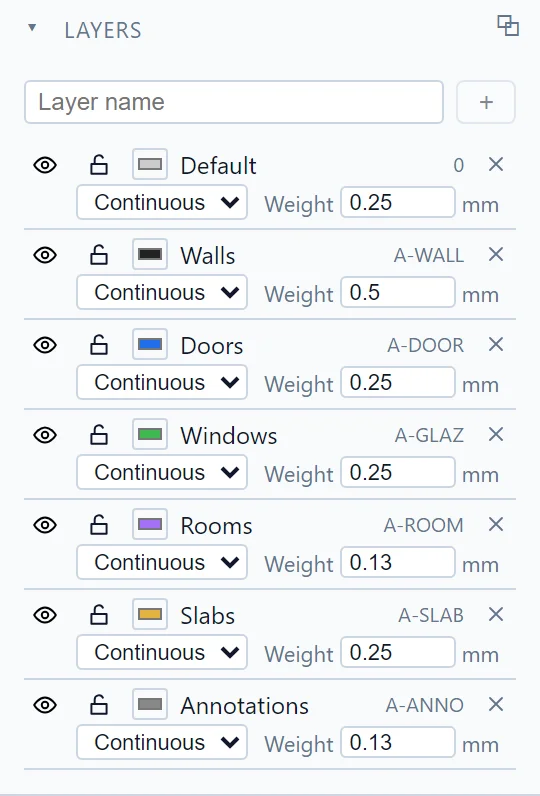

लेयर पैनल
हर पंक्ति आपको बाएँ से दाएँ यह देती है:
- आँख: लेयर दिखाएँ या छिपाएँ।
- ताला: लेयर लॉक करें। लॉक की गई लेयर दिखाई देती रहती है लेकिन उसके ऑब्जेक्ट चुने नहीं जा सकते। किसी लॉक की गई दीवार पर क्लिक करने से उसके नीचे जो है वह चुना जाता है, उदाहरण के लिए कमरा।
- रंग नमूना, लाइनटाइप और मिलीमीटर में लाइन वेट।
- x लेयर को हटा देता है।
लेयर बनाने के लिए ऊपर वाले फ़ील्ड में एक नाम टाइप करें और + पर क्लिक करें। नई स्केच ज्यामिति के लिए वर्तमान लेयर होम > लेयर में चुनी जाती है, लेयर प्रबंधक बटन के बगल में जो इस पैनल को दिखाता या छिपाता है।
एक व्यावहारिक उदाहरण
दरवाज़ों की लेयर छिपाएँ और हर दरवाज़ा गायब हो जाता है, दीवार के खुले हिस्सों सहित, मॉडल को छुए बिना:
सामान्य उपयोग: दीवारों पर दोबारा काम करते समय एनोटेशन लेयर को फ़्रीज़ करें, आयातित संदर्भ रेखाचित्र को लॉक करें ताकि आप उसे पकड़े बिना उस पर ट्रेस कर सकें, या जो योजना पर नहीं होना चाहिए उसे छिपाकर उसे प्रिंट के लिए तैयार करें।
