मापें और संदर्भ अक्ष

मापें

जब आपको केवल एक संख्या चाहिए, कोई आयाम एंटिटी नहीं:

1. होम > उपयोगिताएँ में मापें पर क्लिक करें (या measure टाइप करें, या AutoCAD कोड di)।
2. जिसे आप मापना चाहते हैं उसके साथ बिंदुओं पर क्लिक करें।

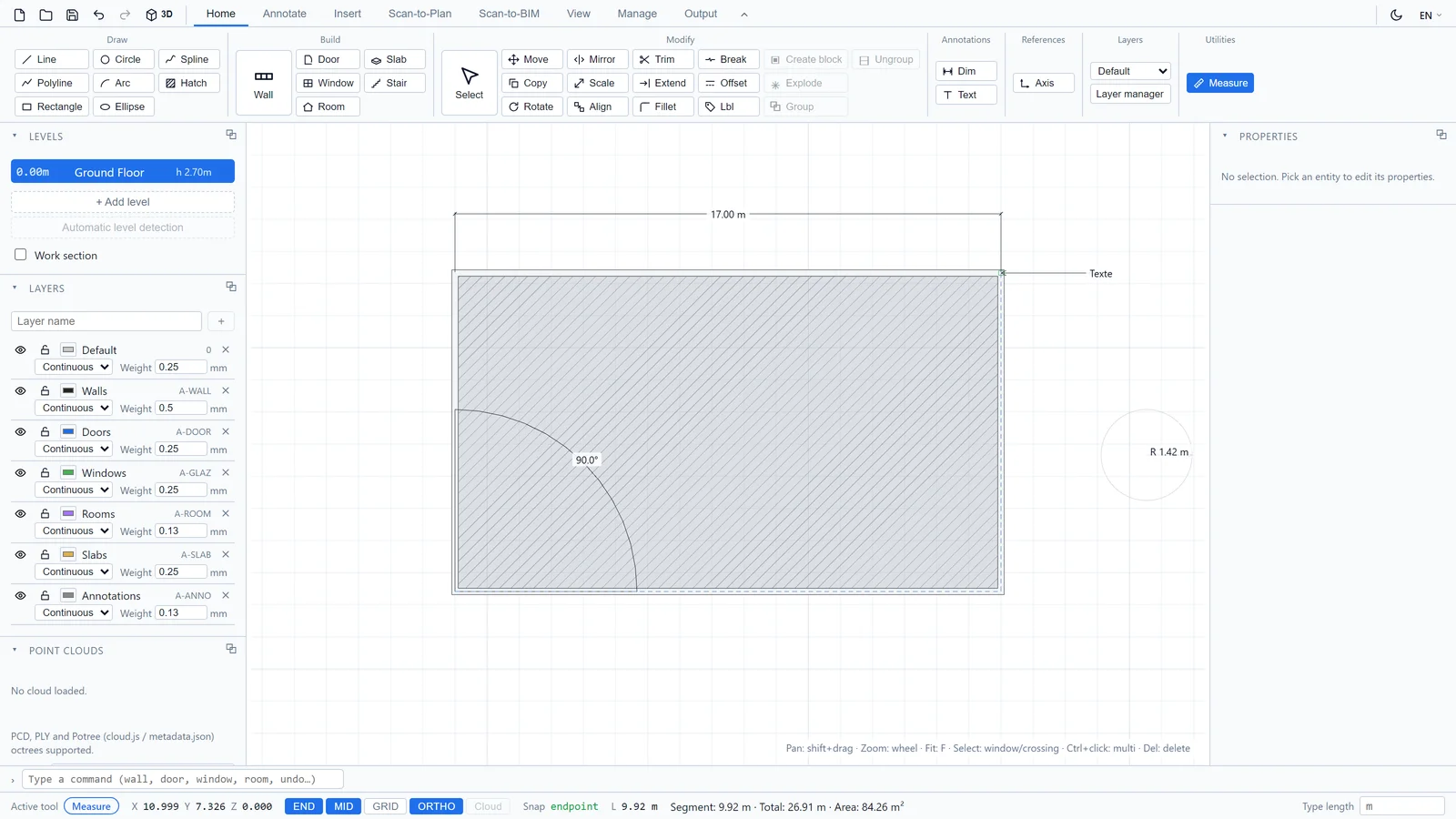

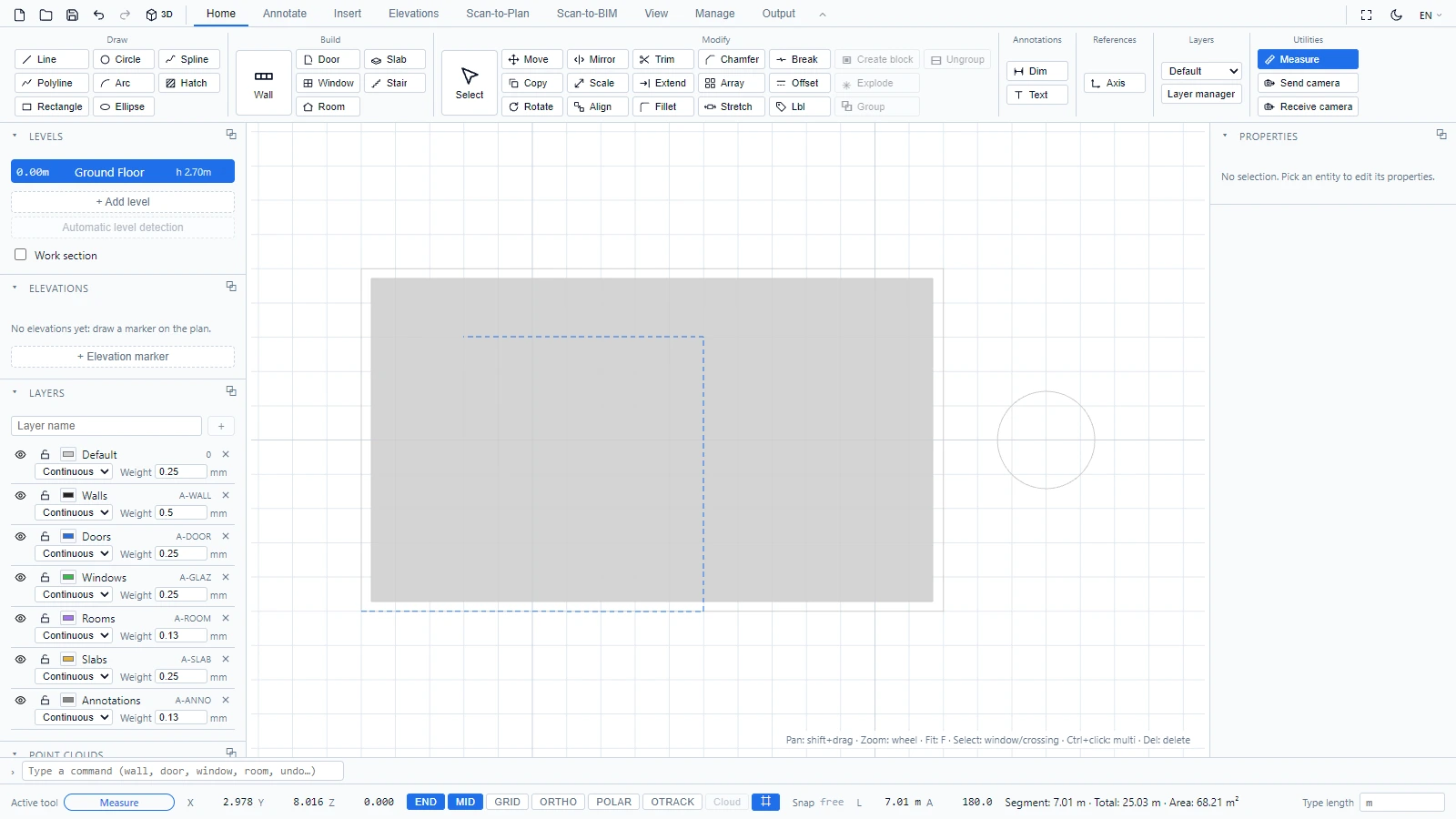

स्टेटस बार लगातार माप दिखाता रहता है: वर्तमान खंड की लंबाई, कुल योग, और तीन या अधिक बिंदु होने पर घिरा हुआ क्षेत्रफल। दायाँ क्लिक या Escape माप को रीसेट कर देता है। आरेखण में कुछ भी नहीं जोड़ा जाता।

संदर्भ अक्ष

अक्ष निर्माण आरेखणों की अक्षर वाली संदर्भ रेखाएँ हैं। होम > संदर्भ में:

1. अक्ष पर क्लिक करें।
2. अक्ष के दोनों सिरों पर क्लिक करें।

हर अक्ष को उसका अक्षर अपने आप मिल जाता है (अक्ष A, अक्ष B...) और वह उसे दोनों सिरों पर एक बबल में दिखाता है।
