आयाम

सभी आयाम टूल एनोटेट टैब में रहते हैं (सबसे अधिक उपयोग किए जाने वाले टूल होम > एनोटेशन में भी दोहराए गए हैं)।

रैखिक आयाम

1. आयाम पर क्लिक करें (शॉर्टकट H), या dim टाइप करें।
2. पहले बिंदु पर क्लिक करें, फिर दूसरे पर। END और MID पर स्नैप करने से आपको सटीक दीवार आयाम मिलते हैं।

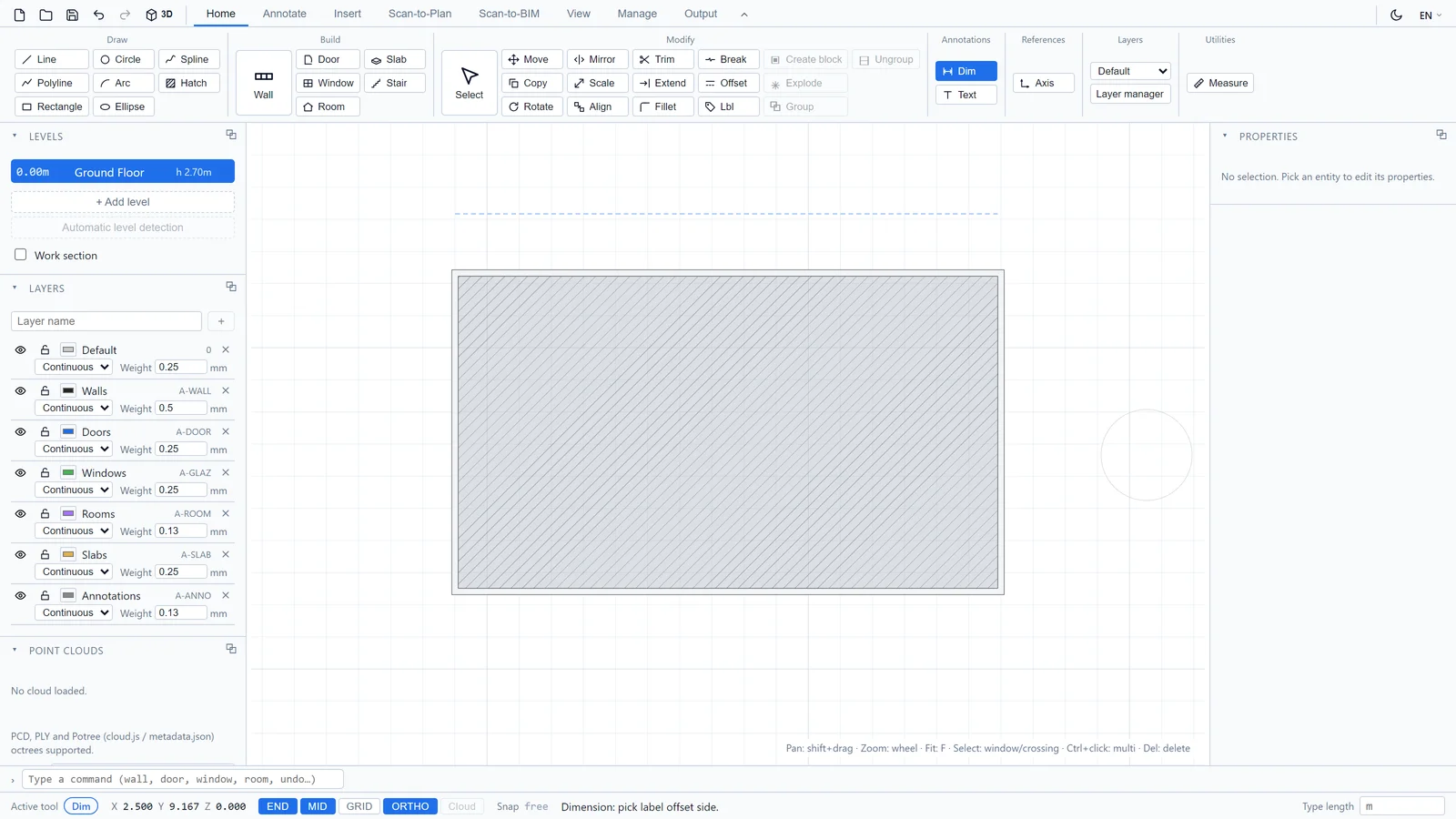

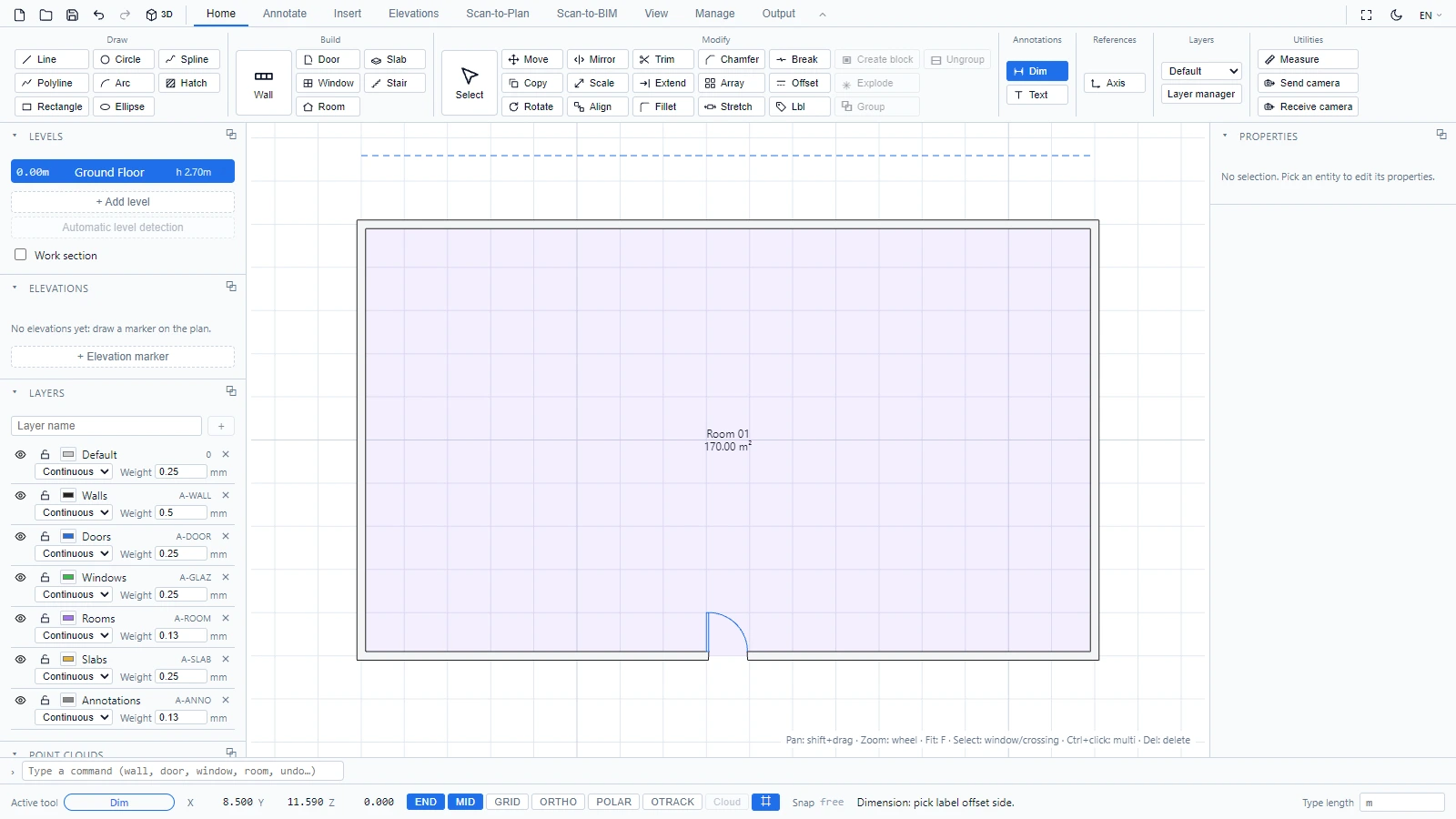

3. आयाम रेखा की ओर चुनने के लिए कर्सर हिलाएँ, और उसे रखने के लिए क्लिक करें।

यह टूल शृंखलाबद्ध चलता है: हर आयाम के बाद, यह अगले के पहले बिंदु की प्रतीक्षा करता है। Escape इसे रोक देता है।

• निरंतर अगला आयाम वहीं से शुरू करके रखता है जहाँ पिछला समाप्त हुआ था, संरेखित आयामों की शृंखला के लिए।
• आधार रेखा उन आयामों को एक के ऊपर एक रखता है जो एक ही पहला बिंदु साझा करते हैं।

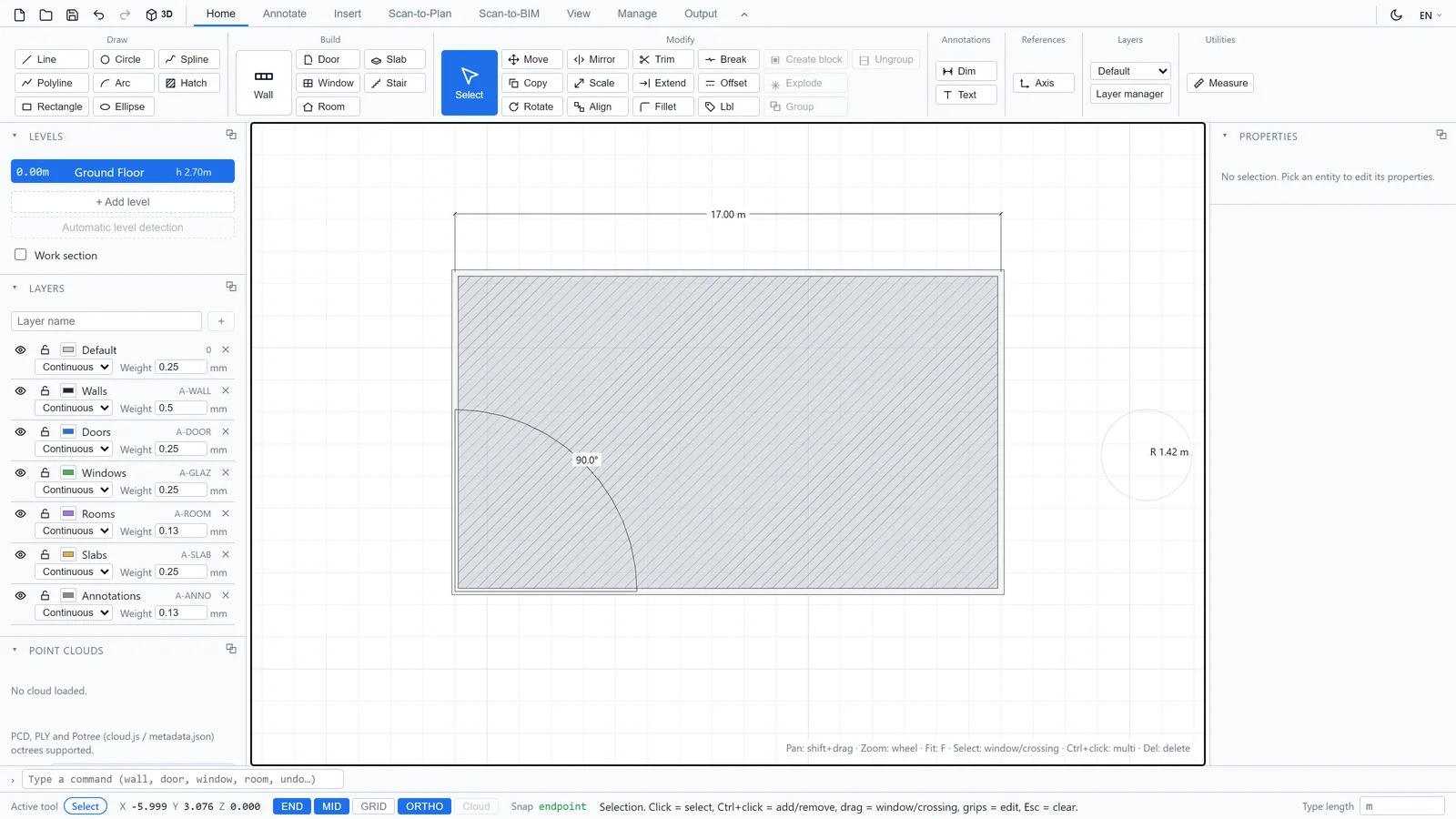

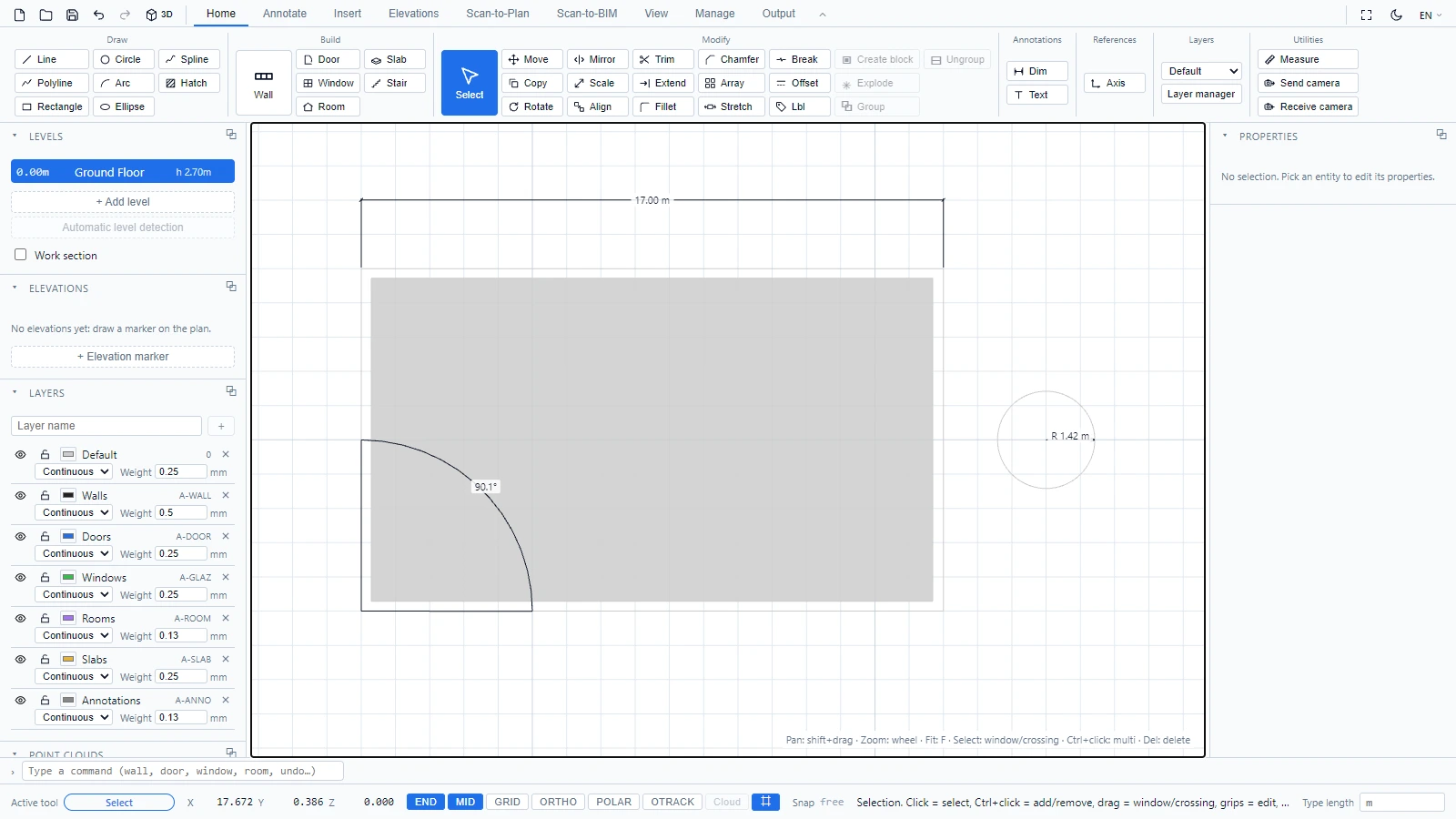

त्रिज्या, व्यास, कोण

• त्रिज्या और व्यास: किसी वृत्त पर एक क्लिक।
• कोण: कोण के शीर्ष पर क्लिक करें, फिर हर ओर एक बिंदु पर।

आयाम वास्तविक एंटिटी हैं: किसी एक को स्थानांतरित करने या हटाने के लिए उसे चुनें, बाकी सब की तरह। वे एनोटेशन लेयर (A-ANNO) पर रहते हैं, इसलिए आप पूरे एनोटेशन सेट को एक क्लिक में चालू और बंद कर सकते हैं (देखें लेयर)।
