समूह और ब्लॉक

जब ऑब्जेक्ट का कोई समूह आपस में जुड़ा हो (कुर्सी के साथ एक मेज़, एक रसोई इकाई, एक दोहराया गया विवरण), तो हिस्सों को एक-एक करके संभालना बंद करें। ATIS.cad आपको पैकेजिंग के दो स्तर देता है, दोनों होम > संशोधन में।

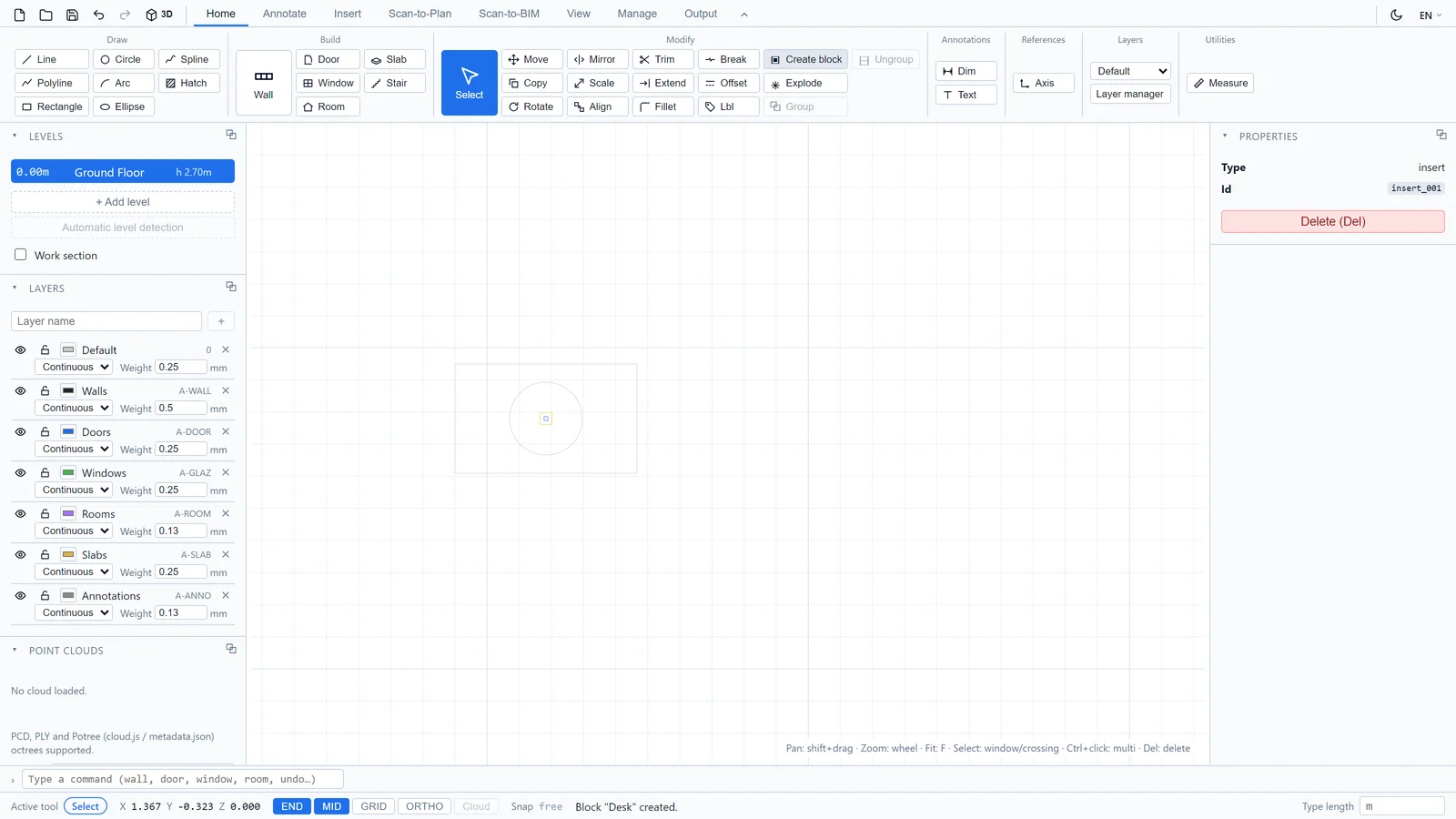

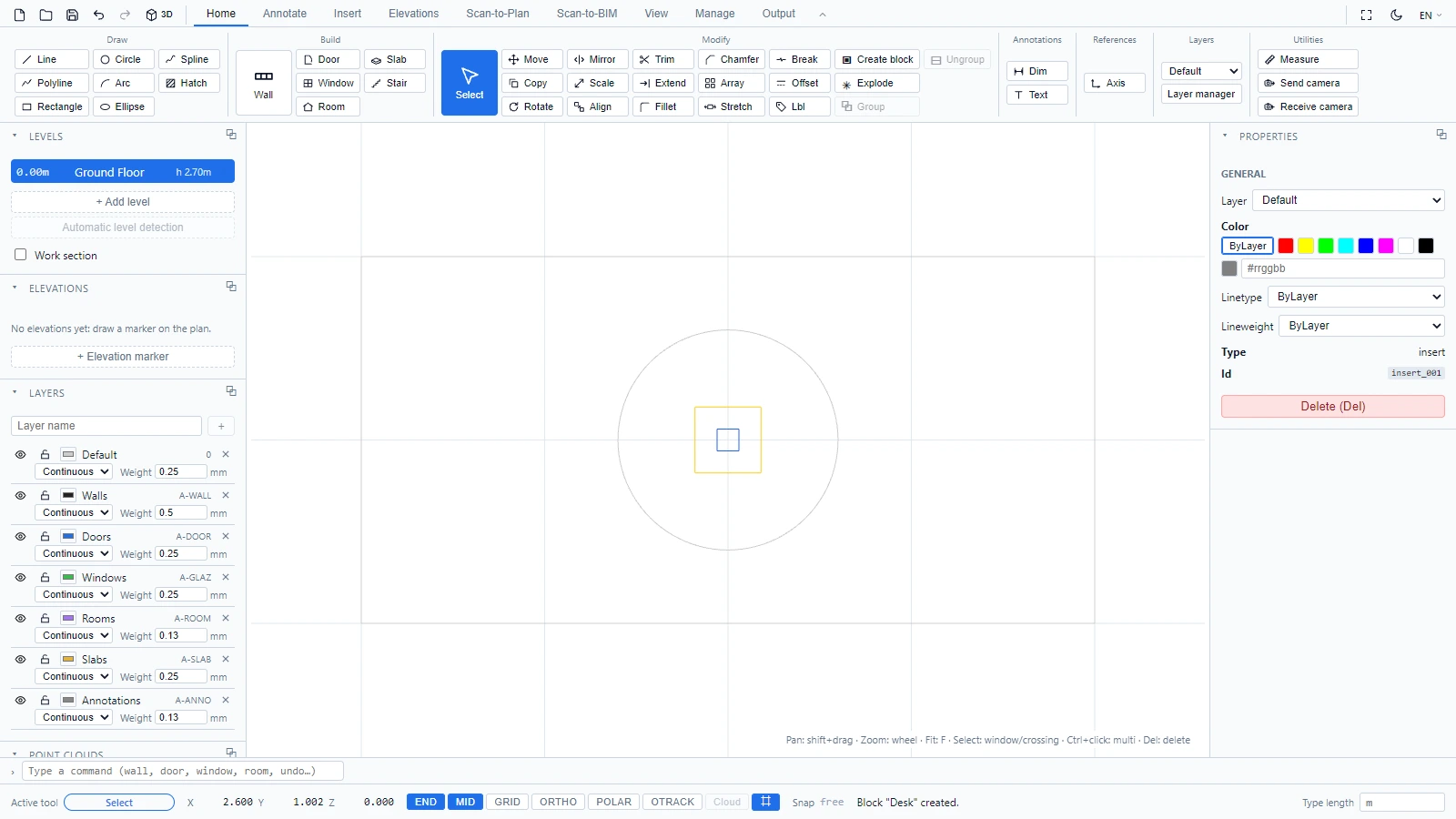

ब्लॉक बनाएँ

1. ऑब्जेक्ट चुनें (विंडो चयन सबसे तेज़ है, देखें ऑब्जेक्ट चुनें और संपादित करें)।
2. ब्लॉक बनाएँ पर क्लिक करें और उसे एक नाम दें।

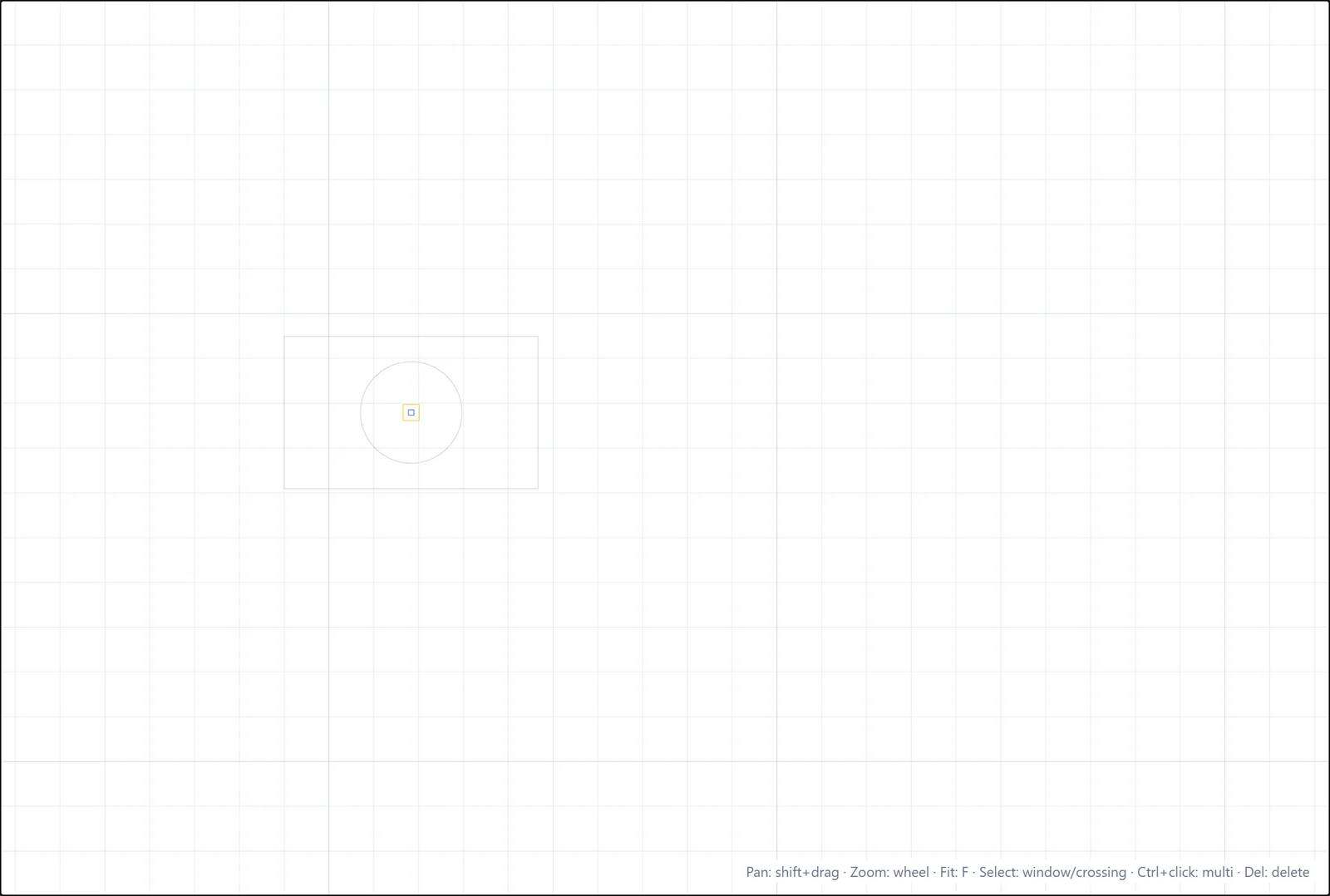

चयन एकल ब्लॉक इंस्टेंस बन जाता है। यह एक इकाई के रूप में चुना, स्थानांतरित और कॉपी होता है, जो फ़र्नीचर और दोहराए गए प्रतीकों के लिए ठीक वही है जो आप चाहते हैं:

ब्लॉक विखंडित करें

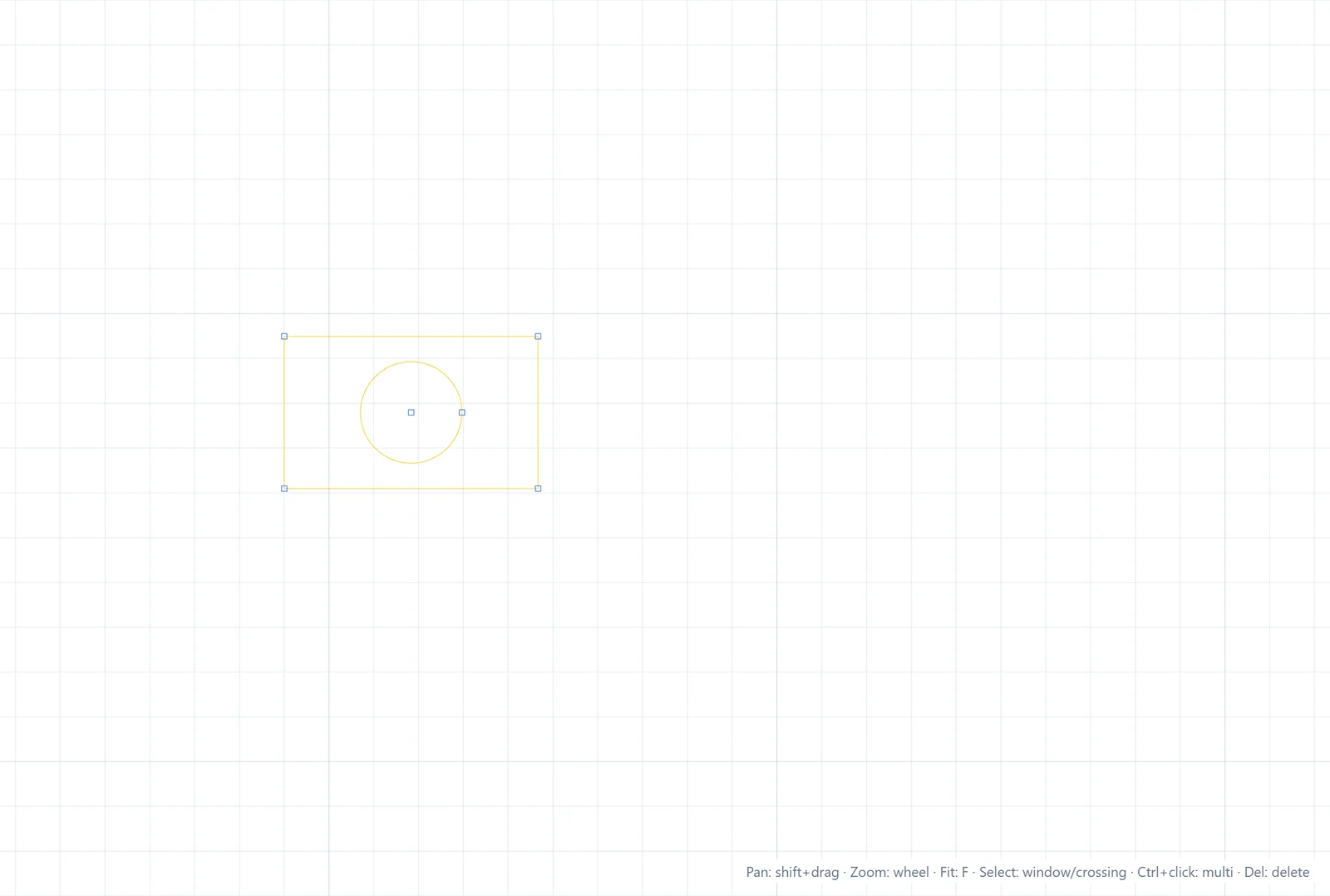

किसी ब्लॉक इंस्टेंस के अंदर का हिस्सा संपादित करने के लिए, उसे चुनें और होम > संशोधन में विखंडित करें पर क्लिक करें। इंस्टेंस उसकी घटक एंटिटी से बदल दिया जाता है, और स्टेटस बार उन्हें गिनता है, उदाहरण के लिए "विखंडित: 2 इकाइयाँ बनाई गईं।"

विखंडित करना आयातित DWG फ़ाइलों के लिए भी मायने रखता है: कुछ AutoCAD ऑब्जेक्ट ऐसे ब्लॉक इंस्टेंस के रूप में आते हैं जिन्हें सीधे संपादित नहीं किया जा सकता, और उन्हें खोलने का तरीका विखंडित करना ही है।

समूह

समूह एक हल्का संबंध है: चयनित ऑब्जेक्ट को एक नाम के तहत आपस में बाँधने के लिए समूह बनाएँ पर क्लिक करें, और संबंध भंग करने के लिए समूह हटाएँ पर। ब्लॉक के विपरीत, समूह कोई पुन: प्रयोज्य परिभाषा नहीं बनाता, यह बस साथियों को साथ रखता है।
