ट्रिम, विस्तार, ऑफसेट, फ़िलेट और तोड़ें

होम > संशोधन के ये पाँच टूल जोड़ों का काम करते हैं। वे दीवारों और रेखाओं पर काम करते हैं, और स्टेटस बार हर चरण का वर्णन करता है।

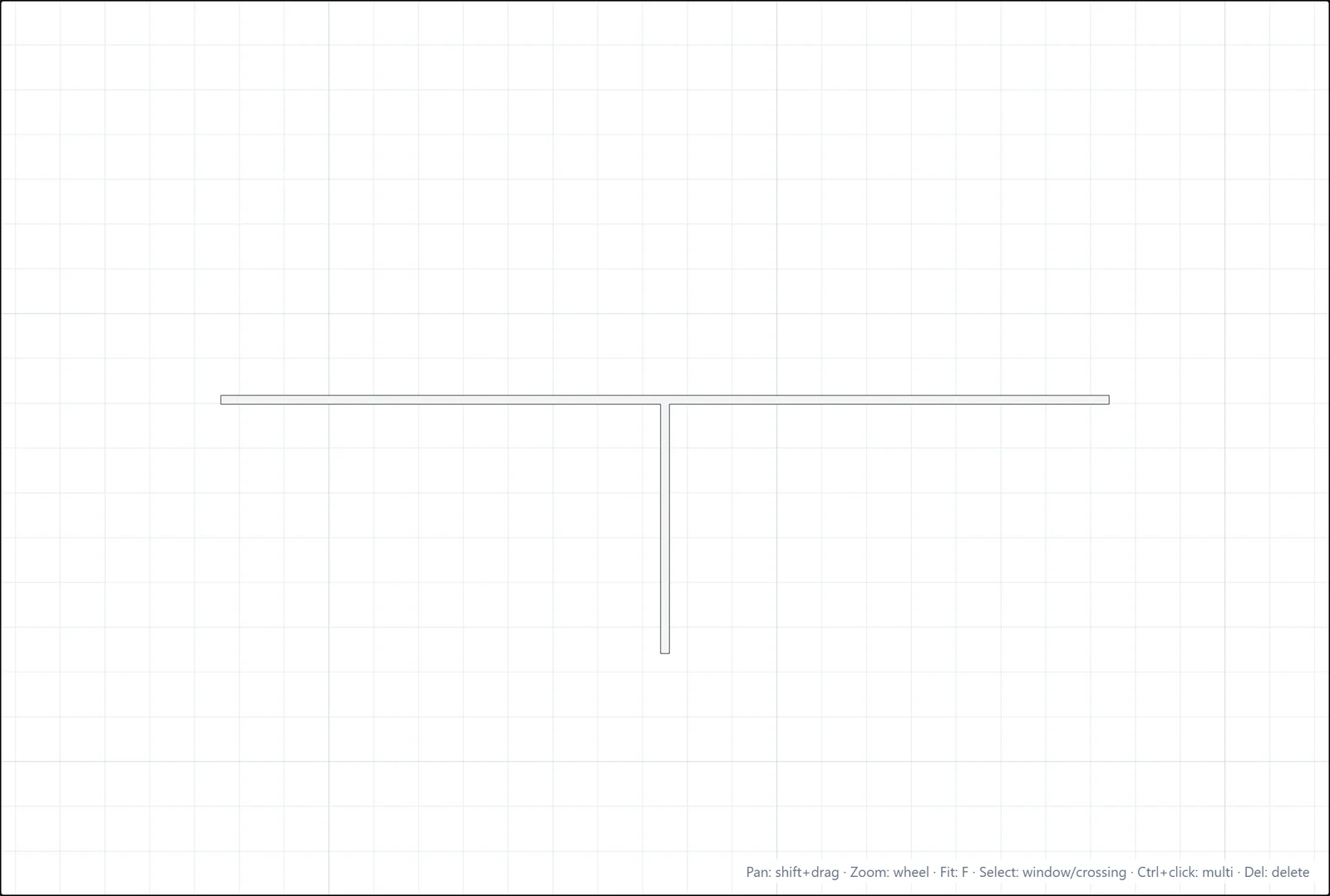

ट्रिम

दीवार का वह हिस्सा काट दें जो दूसरी दीवार से आगे निकला हो।

1. ट्रिम पर क्लिक करें (शॉर्टकट X)।
2. काटने वाली दीवार पर क्लिक करें।
3. पार करती दीवार का वह पक्ष क्लिक करें जिसे आप हटाना चाहते हैं।

विस्तार

ट्रिम का उल्टा: जिस सिरे को बढ़ाना है उसके पास किसी दीवार या रेखा पर क्लिक करें, और वह आगे की अगली सीमा तक खिंच जाती है। यदि उस सिरे के सामने कुछ नहीं है, तो स्टेटस बार यह बता देता है।

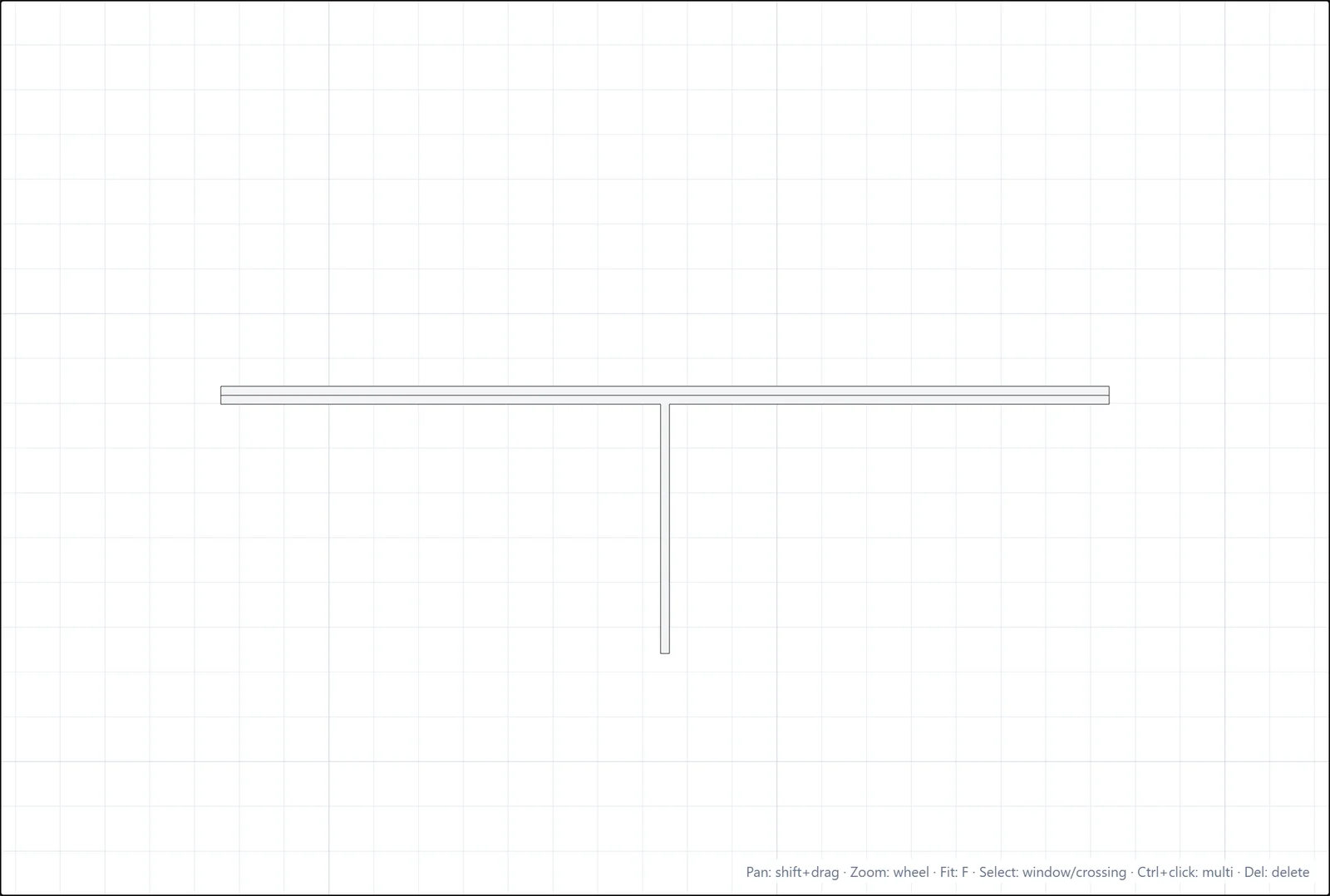

ऑफसेट

निश्चित दूरी पर एक समांतर प्रति बनाएँ, गलियारे और दोहरे विभाजन बनाने का सबसे तेज़ तरीका।

1. ऑफसेट पर क्लिक करें (शॉर्टकट O)।
2. एक दूरी टाइप करें और Enter दबाएँ, या मौजूदा दूरी रखें।
3. दीवार पर क्लिक करें, फिर उस ओर क्लिक करें जहाँ प्रति रखी जानी चाहिए।

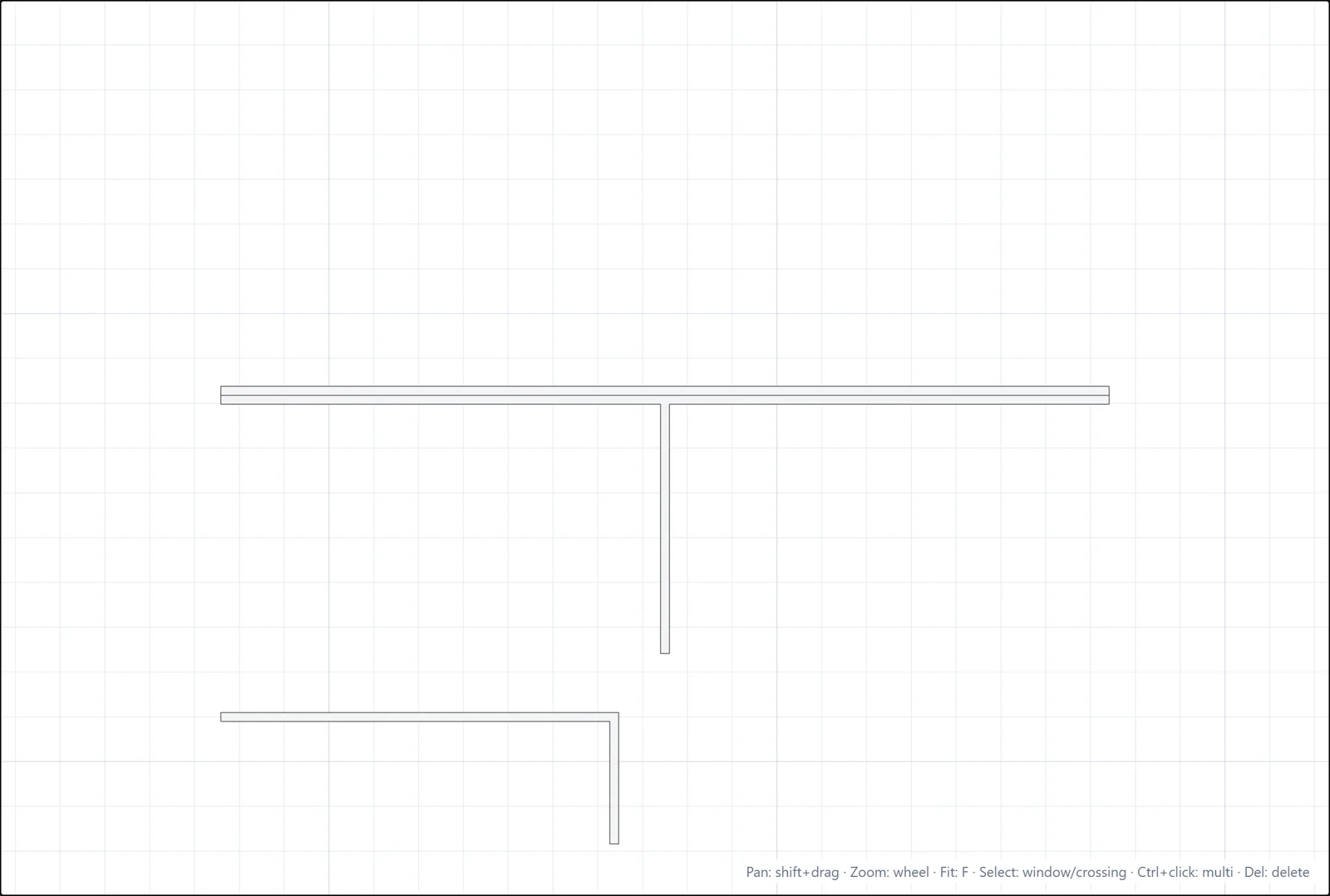

फ़िलेट

दो दीवारों (या दो रेखाओं) को एक साफ़ कोने में जोड़ें, भले ही वे अभी तक एक-दूसरे को न छूती हों।

1. फ़िलेट पर क्लिक करें।
2. पहले ऑब्जेक्ट पर, उस ओर क्लिक करें जिसे आप रखना चाहते हैं।
3. उसी प्रकार के दूसरे ऑब्जेक्ट पर, रखे जाने वाले हिस्से की ओर क्लिक करें।

दोनों मिलने के लिए बढ़ाए या छोटे किए जाते हैं, और स्टेटस बार पुष्टि करता है "फ़िलेट पूर्ण हुआ।" दोनों ऑब्जेक्ट एक ही प्रकार के और एक ही लेवल पर होने चाहिए; समांतर ऑब्जेक्ट कोना नहीं बना सकते।

तोड़ें

किसी रेखा को दो में विभाजित करें: तोड़ें पर क्लिक करें, फिर रेखा पर विभाजन बिंदु पर क्लिक करें। हर आधा हिस्सा अपनी अलग एंटिटी बन जाता है।
