स्केच ज्यामिति

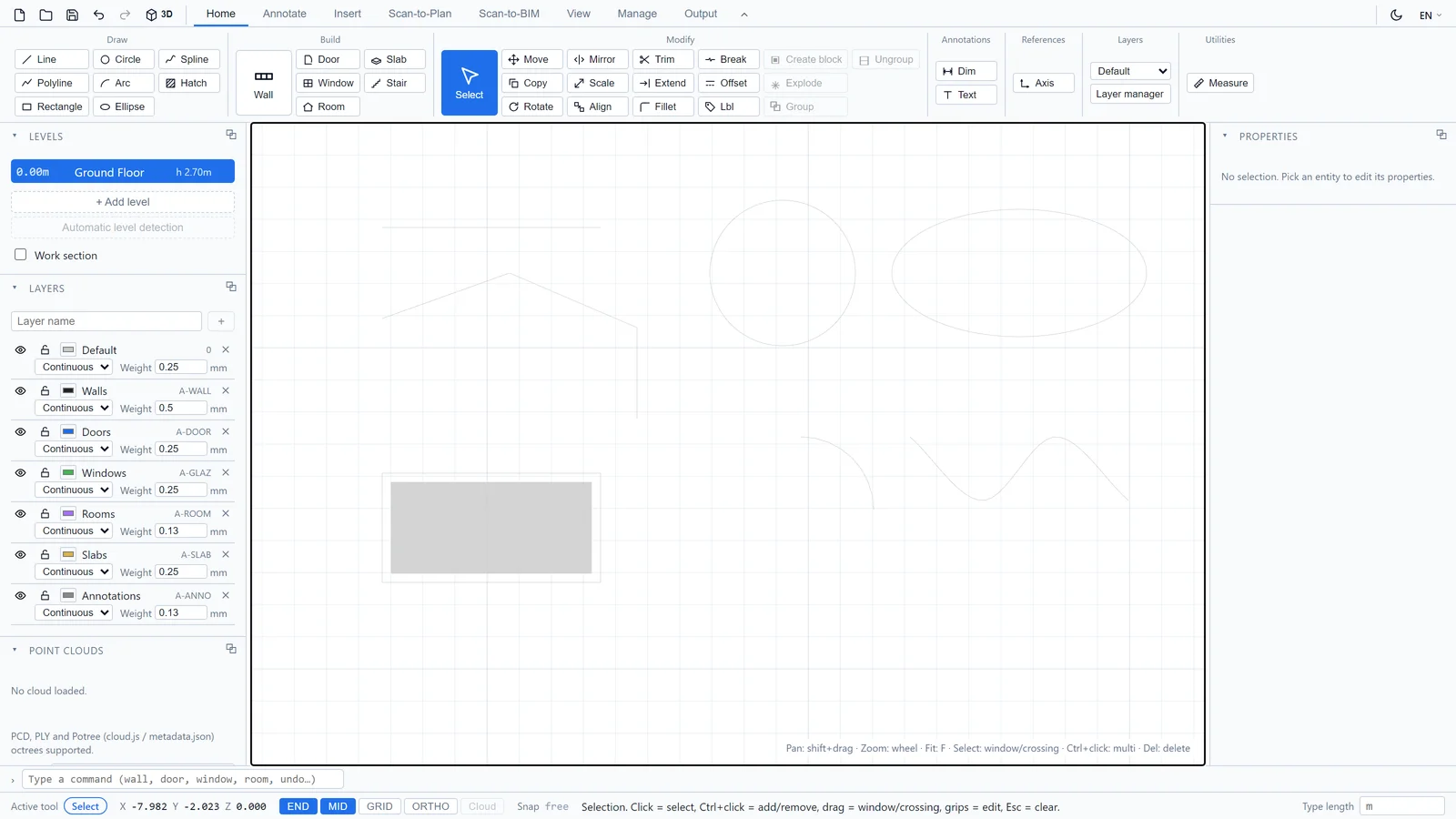

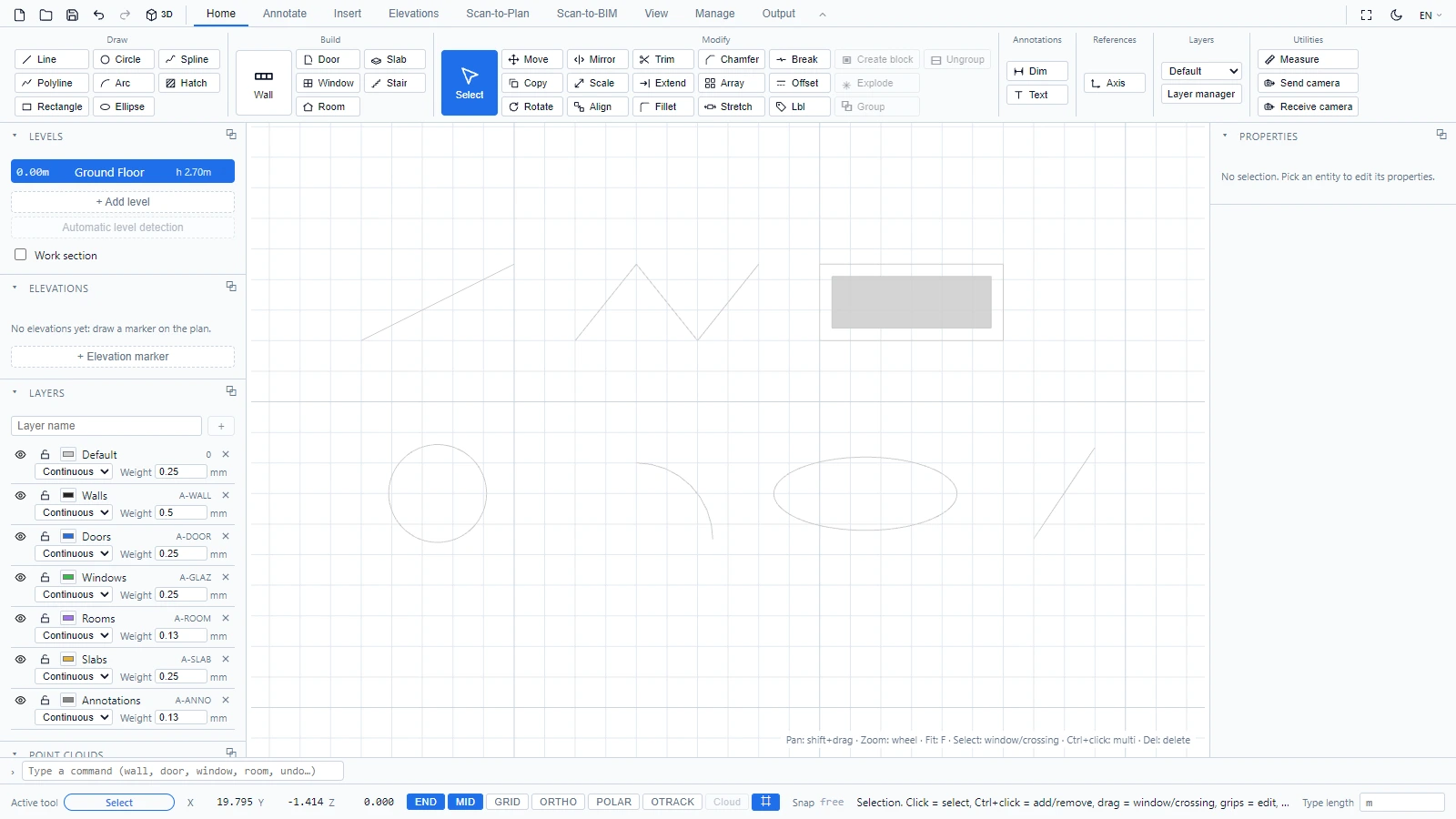

भवन ऑब्जेक्ट के अलावा, ATIS.cad में क्लासिक 2D ड्राफ़्टिंग एंटिटी भी हैं। वे होम > आरेखण में स्थित हैं, और उनमें से हर एक को कमांड लाइन से भी शुरू किया जा सकता है, AutoCAD के संक्षिप्त कोड सहित।
| टूल | कमांड | यह कैसे काम करता है |
|---|---|---|
| रेखा | line या L | प्रारंभ पर क्लिक करें, फिर अंतिम बिंदु पर, या लंबाई टाइप करें + Enter |
| पॉलीलाइन | polyline या PL | शीर्षों पर क्लिक करें, समाप्त करने के लिए दायाँ क्लिक या Esc |
| आयत | rec | दो विपरीत कोनों पर क्लिक करें |
| वृत्त | circle | केंद्र पर क्लिक करें, फिर त्रिज्या बिंदु पर, या त्रिज्या टाइप करें + Enter |
| चाप | arc या A | केंद्र पर क्लिक करें, प्रारंभ बिंदु पर (त्रिज्या तय करता है), फिर अंतिम बिंदु पर, वामावर्त |
| दीर्घवृत्त | el | केंद्र पर क्लिक करें, दीर्घ अक्ष के सिरे पर, फिर लघु अक्ष के लिए एक बिंदु पर |
| Spline | spl | नियंत्रण बिंदुओं पर क्लिक करें, समाप्त करने के लिए दायाँ क्लिक या Esc |
| हैच | hatch या H | समोच्च के शीर्षों पर क्लिक करें, भरे हुए क्षेत्र को बंद करने के लिए दायाँ क्लिक या Esc |

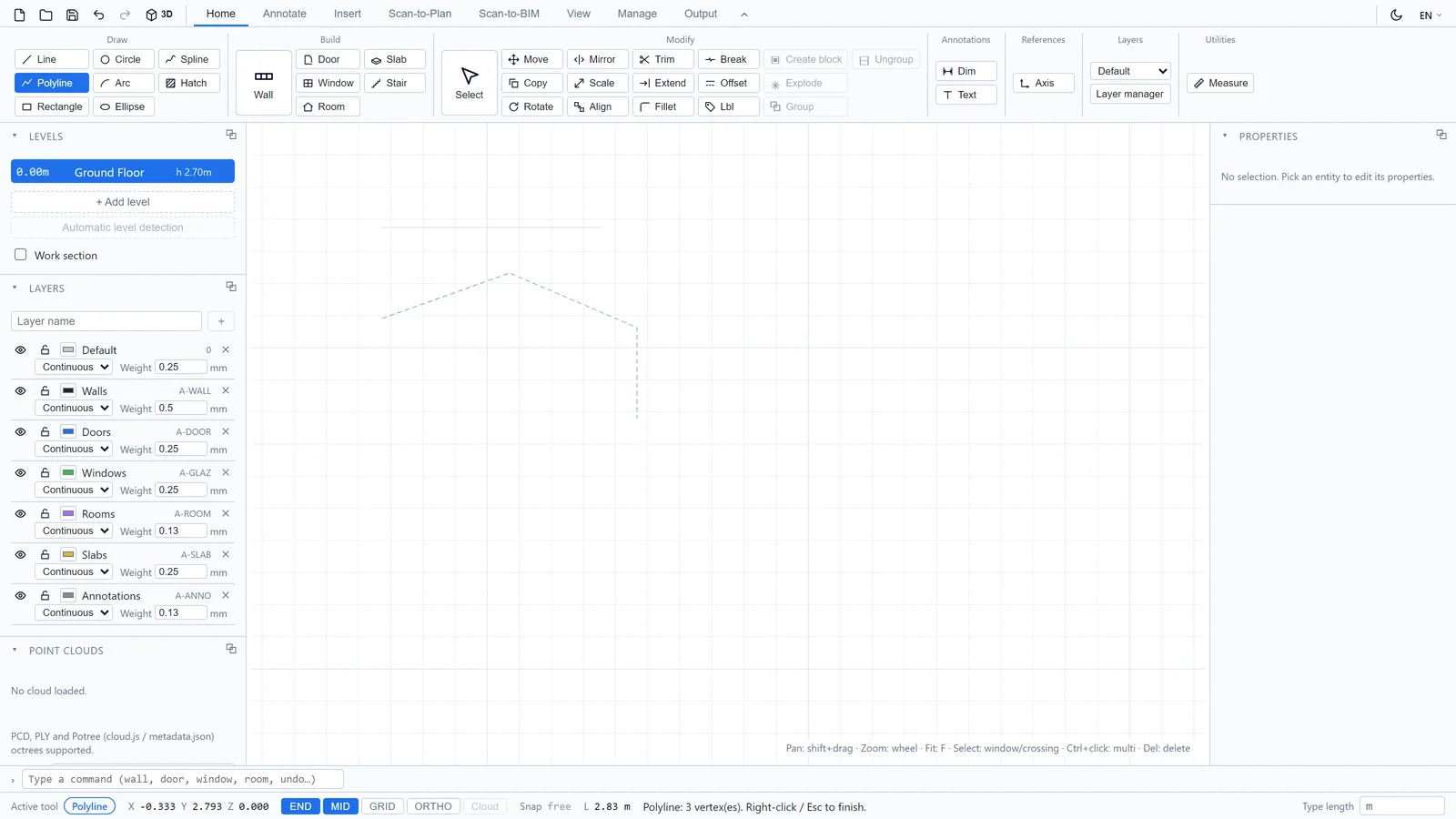

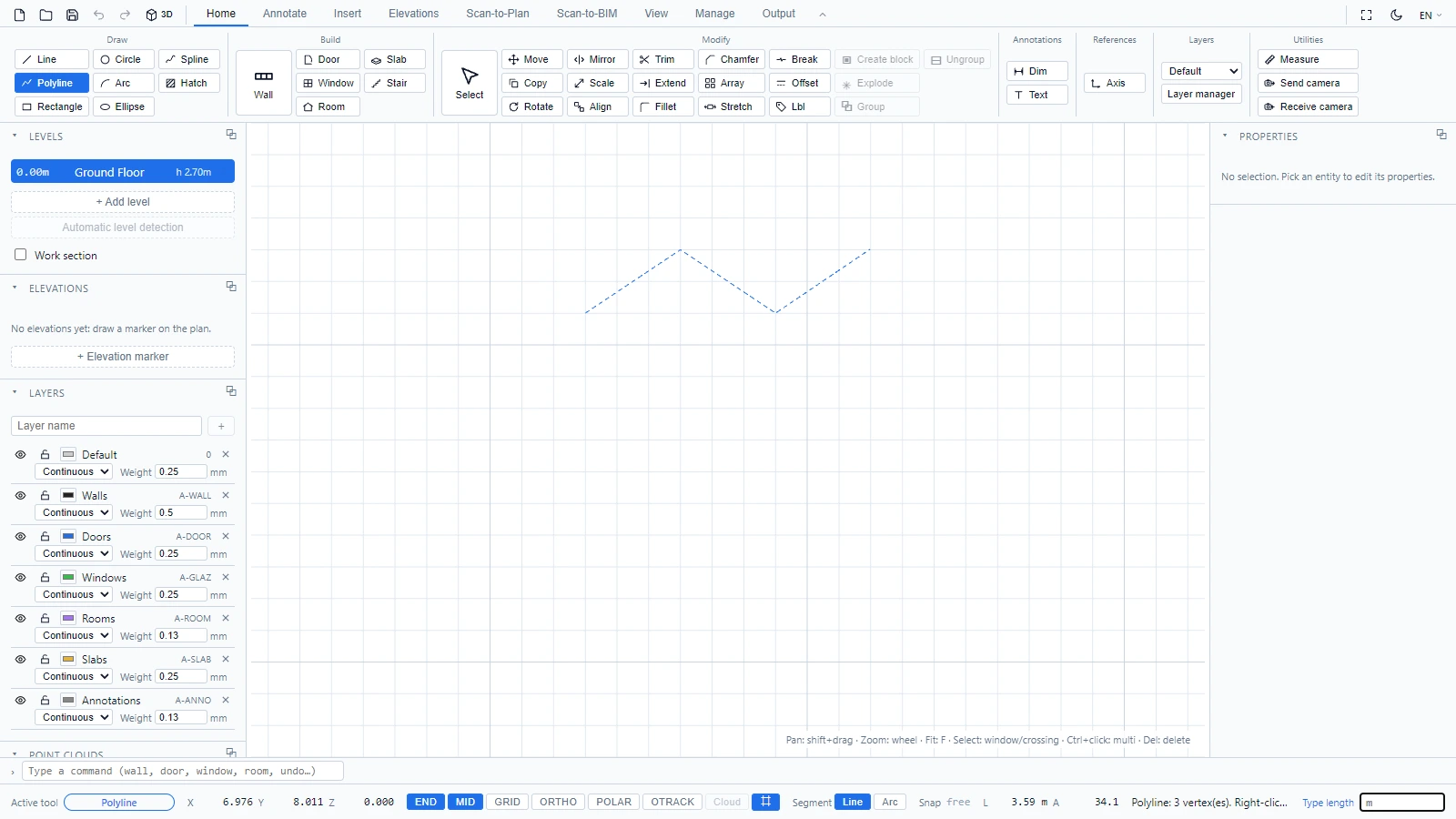

स्टेटस बार हर चरण में मार्गदर्शन करता है। बहु-बिंदु टूल के लिए यह आपके बढ़ने के साथ शीर्ष गिनता है:
कुछ आदतें जो फ़ायदेमंद रहती हैं:
- अपनी स्केच ज्यामिति को योजना से सटीक रूप से जोड़ने के लिए END और MID स्नैपिंग चालू रखें।
- ORTHO रेखाओं को क्षैतिज और ऊर्ध्वाधर पर लॉक करता है।
- ये एंटिटी वर्तमान लेयर पर आती हैं (होम > लेयर में चयनकर्ता देखें), इसलिए निर्माण रेखाओं को उनकी अपनी लेयर पर रखें और काम पूरा होने पर उसे बंद कर दें।
