ניתוח וסקירה של Scan-to-BIM

Scan-to-BIM עושה צעד נוסף מעבר ל-Scan-to-Plan: הניתוח מציע אובייקטי בניין (קירות ופתחים עם נתוני הבנייה שלהם) שאתם סוקרים ואז מייצאים כמודל BIM. הכרטיסייה זמינה במנוי Scan-to-BIM.

הרצת ניתוח

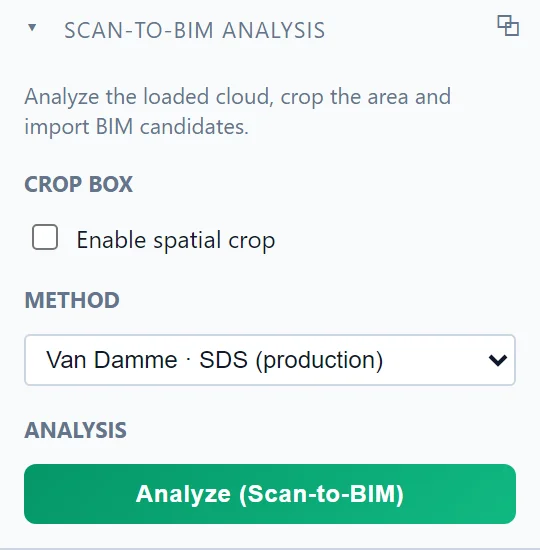

הכול מנוהל מפאנל ניתוח Scan-to-BIM:

1. טענו את ענן הנקודות (ראו טעינת ענני נקודות).
2. באופן אופציונלי, חתכו את האזור לניתוח באמצעות הפעלת חיתוך מרחבי (ראו תיבת חיתוך).
3. בחרו שיטה. שיטת הייצור זמינה לכל מנוי Scan-to-BIM; שאר הרשומות ברשימה הן שיטות בגישה מוגבלת המשמשות בהתקשרויות ספציפיות.
4. לחצו על ניתוח (Scan-to-BIM).

המשימה רצה בפלטפורמה ועשויה להימשך מספר דקות בסריקה גדולה. בזמן שהניתוח רץ, הפאנל ופקדי החיתוך נעולים כדי שהאזור לא יזוז באמצע המשימה.

סקירת המועמדים

הניתוח מחזיר מועמדים עם הראיות התומכות שלהם, וקבוצת סקירה היא המקום שבו אתם מכריעים:

• סקירה מונחית מלווה אתכם דרך המועמדים אחד אחד, קומה אחר קומה, כך שכל קיר במודל הסופי הוא קיר שקיבלתם.
• דוח זיהוי מסכם מה נמצא ובאיזו רמת ביטחון.
• השערות מציג את הפרשנויות המתחרות שהניתוח שקל עבור מקום נתון.

מועמדים שהתקבלו הופכים לאובייקטים רגילים של ATIS.cad: קירות שתוכלו לערוך כמו כל אובייקט אחר (ראו בחירה ועריכה של אובייקטים).

ייצוא המודל

לאחר שהמודל נסקר, ייצוא IFC באותה כרטיסייה מוסר אותו ל-Revit ולתוכנות BIM אחרות (ראו ייצוא IFC).

אם יש לכם שאלות או שאתם זקוקים למידע נוסף, אנא פנו לצוות הטכני.
