Scan-to-Plan

Scan-to-Plan הופך ענן נקודות לתוכנית קומה דו-ממדית הניתנת לעריכה. זהו המסלול המהיר כאשר התוצר הוא תוכנית, ולא מודל BIM מלא. הכרטיסייה זמינה במנוי Scan-to-Plan.

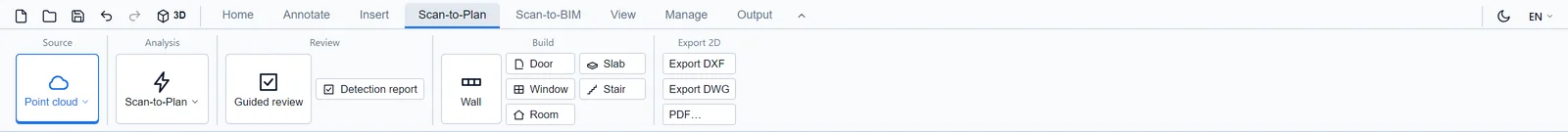

הכרטיסייה בנויה לפי סדר תהליך העבודה:

1. מקור: טעינה וניהול של ענן הנקודות (ראו טעינת ענני נקודות). השתמשו בתיבת החיתוך ובזיהוי המפלסים כדי לבודד את הקומה שאתם רוצים (ראו תיבת חיתוך וזיהוי אוטומטי של מפלסים).
2. ניתוח: הפעילו את ניתוח Scan-to-Plan על הענן הטעון. המשימה רצה בפלטפורמה; ההתקדמות שלה מדווחת בפאנל, והעורך נשאר זמין לשימוש בינתיים.
3. סקירה: הניתוח מחזיר מועמדי קירות, ולא תוצאה בבחינת קח או עזוב. הסקירה המונחית מלווה אתכם דרכם כך שתקבלו, תתאימו או תדחו כל אחד מהם, קומה אחר קומה.
4. בנייה: ערכת הכלים המלאה של ה-2D (קיר, דלת, חלון, חדר ושאר כרטיסיית הבית) כדי להשלים את מה שהניתוח לא הצליח לראות.
5. ייצוא 2D: מסירת התוצאה כ-PDF, DXF או DWG (ראו ייצוא ל-PDF וייצוא DWG ו-DXF).

התוכנית שנוצרה היא מסמך עבודה: סקרו אותה והשלימו אותה לפני שתשתמשו בה למטרות משפטיות או חוזיות.

אם יש לכם שאלות או שאתם זקוקים למידע נוסף, אנא פנו לצוות הטכני.
