תיבת חיתוך, חתכי עבודה והצמדה לענן

תיבת החיתוך

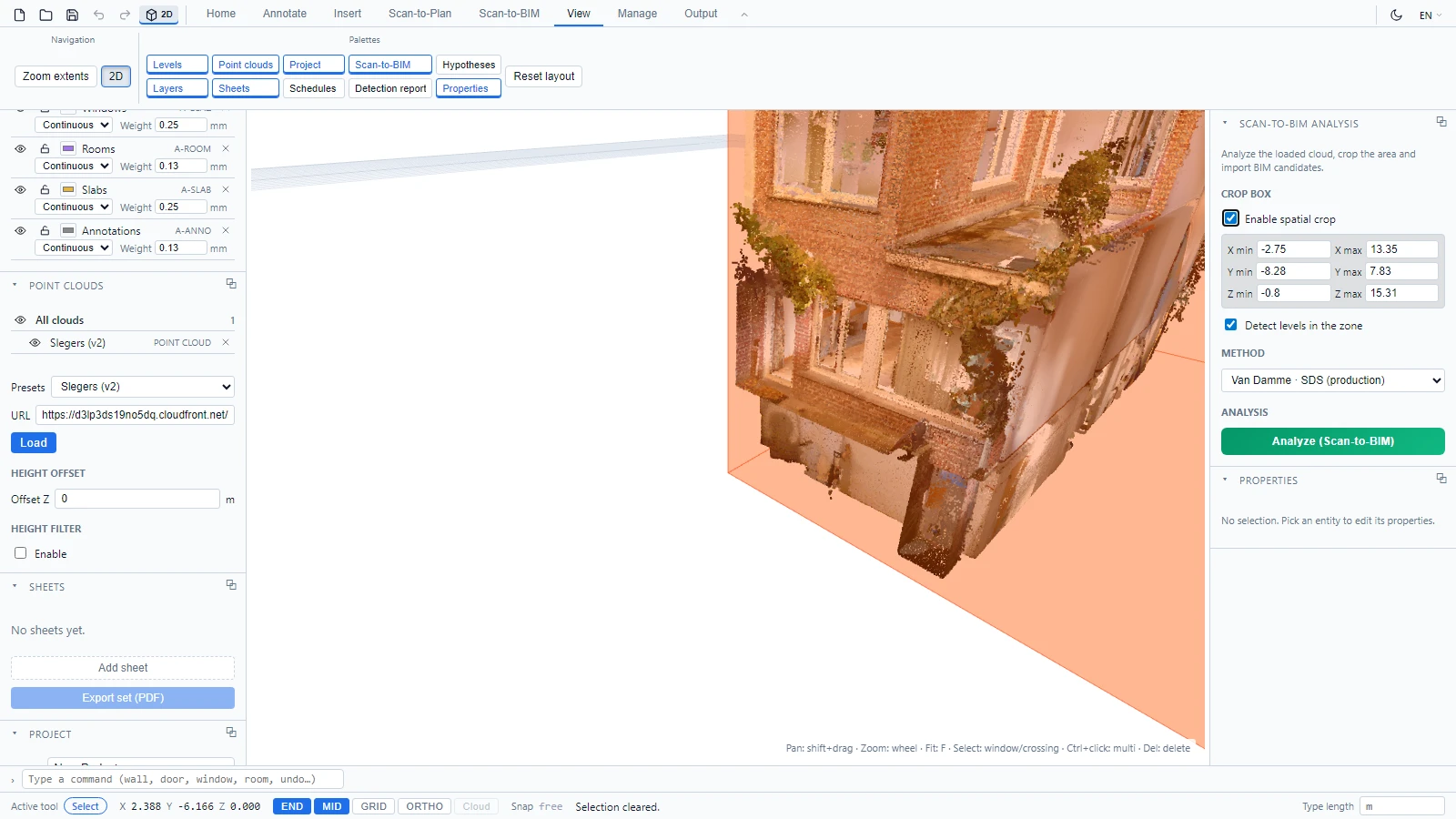

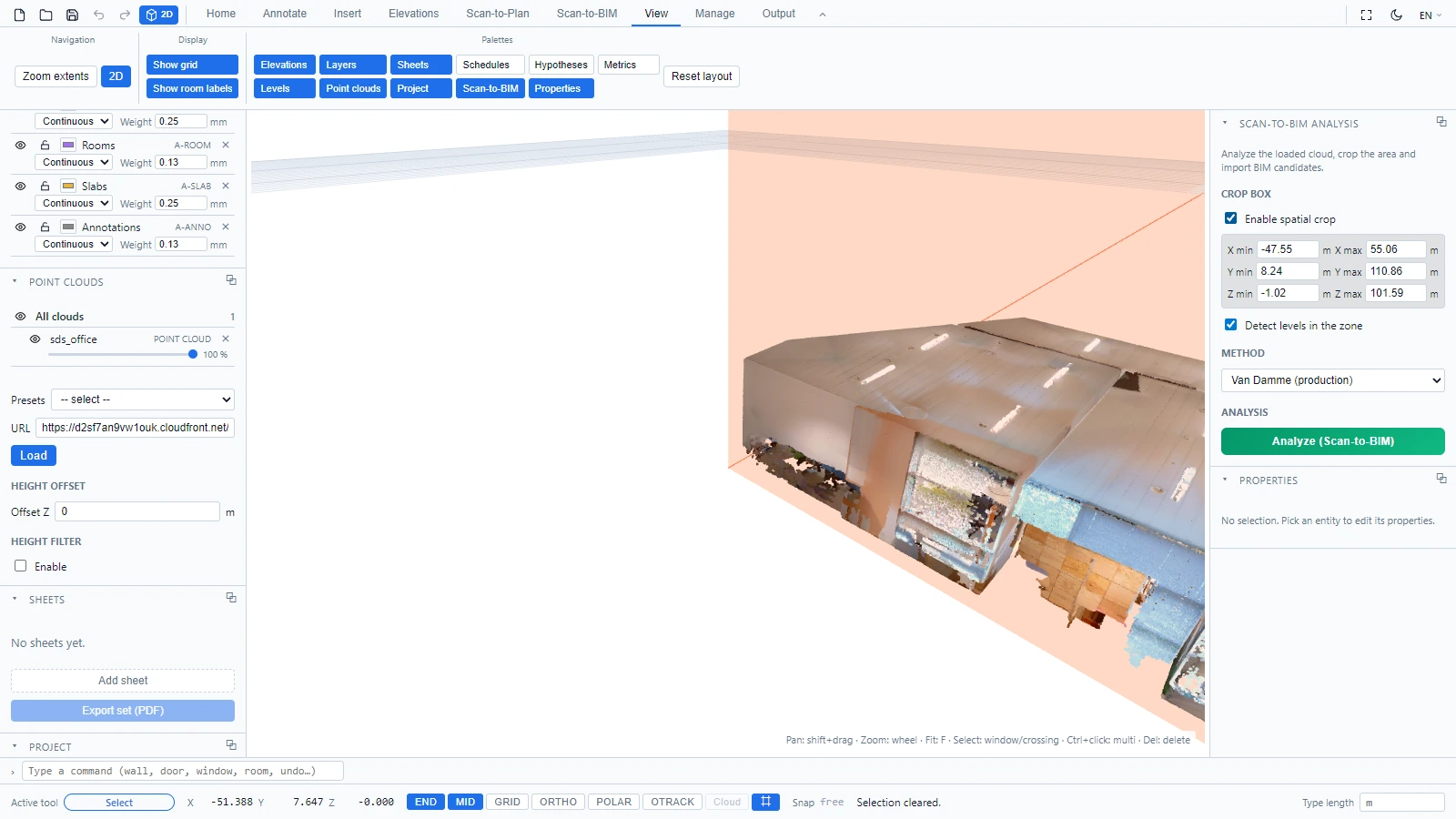

סריקה מכסה בדרך כלל יותר ממה שאתם צריכים. תיבת החיתוך (Crop Box) שומרת על הניתוח ועל התצוגה ממוקדים באזור אחד.

1. פתחו את פאנל ניתוח Scan-to-BIM (מכרטיסיית Scan-to-BIM או מתצוגה > פלטות).
2. סמנו את הפעלת חיתוך מרחבי.

התיבה הכתומה ממחישה את האזור. התאימו אותה על ידי עריכת השדות X, Y ו-Z מינימום/מקסימום בפאנל, או על ידי גרירת פאות התיבה ישירות בתצוגה, ב-2D כמו גם ב-3D. האפשרות זיהוי מפלסים באזור מגבילה את זיהוי המפלסים לאותו אזור.

חתכי עבודה

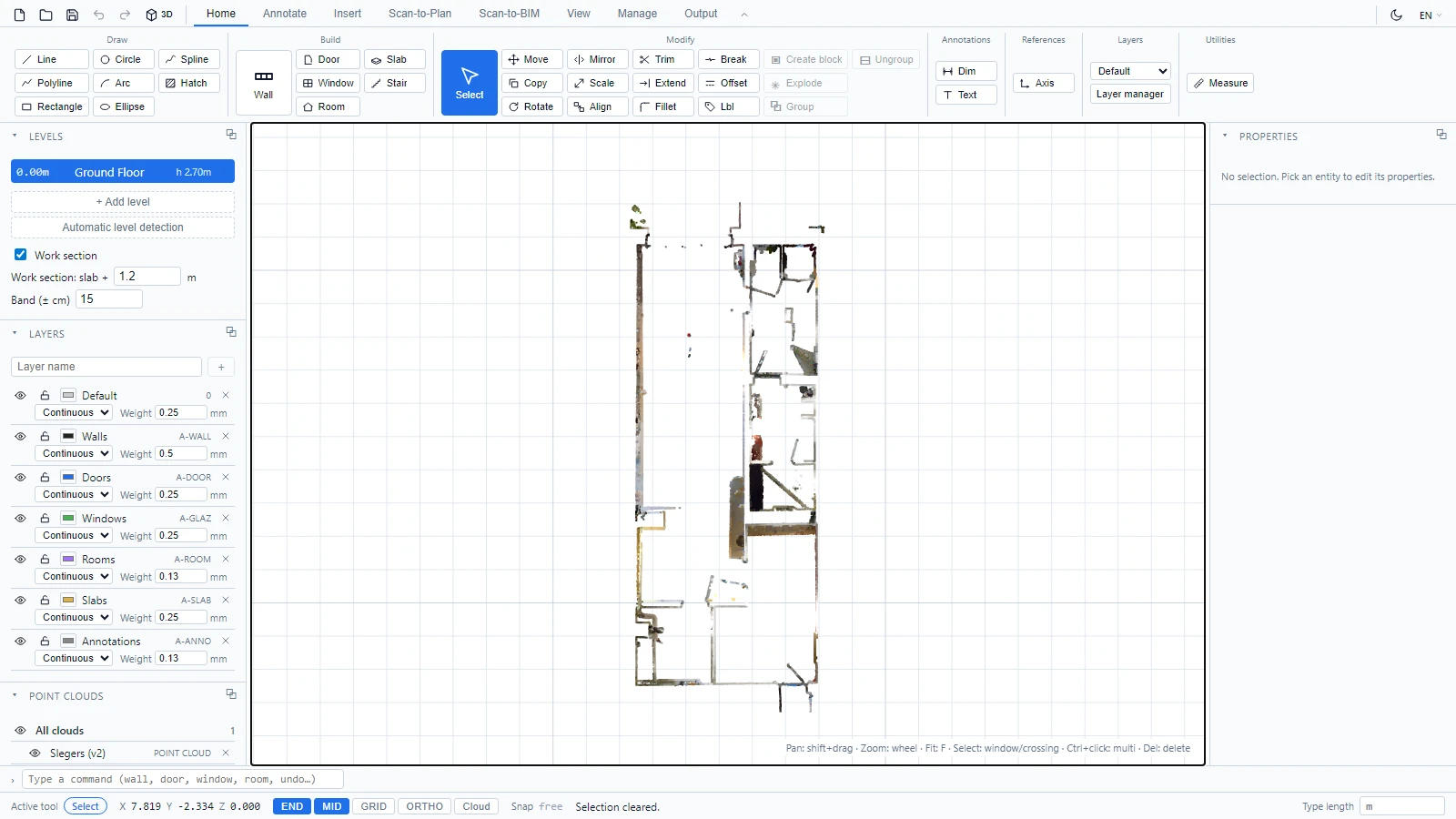

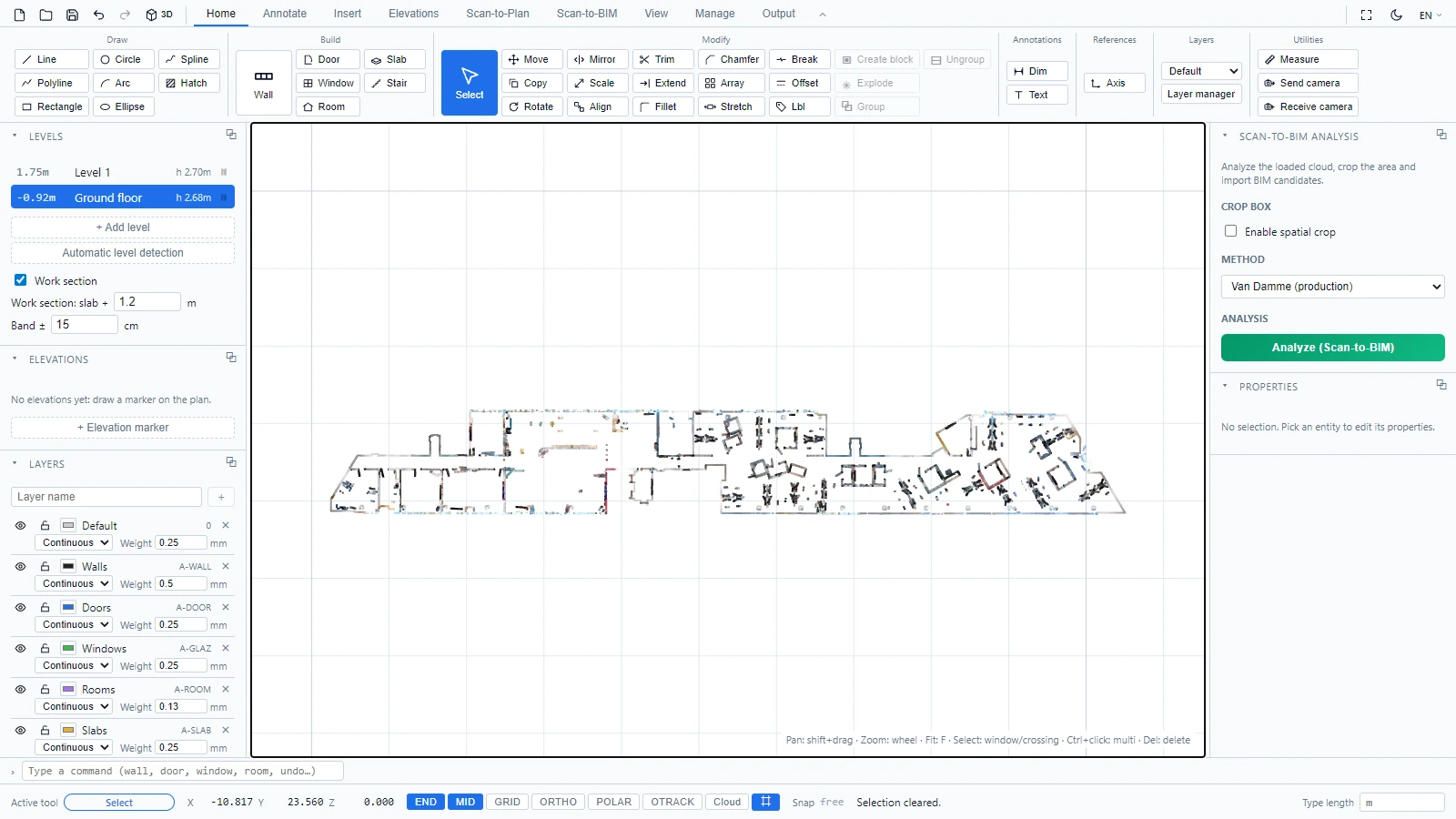

חתך עבודה הוא פרוסה אופקית של הענן בגובה המפלס הפעיל. הפעילו אותו באמצעות תיבת הסימון חתך עבודה בפאנל מפלסים: תצוגת ה-2D מציגה אז רק את הנקודות של אותה פרוסה, מה שהופך את הסריקה לתוכנית קומה קריאה שניתן לשרטט מעליה.

הצמדה לנקודות

כאשר חתך עבודה פעיל, מתג ענן בשורת המצב הופך לזמין:

הדליקו אותו וכלי השרטוט שלכם ייצמדו לנקודת הסריקה הקרובה ביותר בפרוסה, כאשר כוונת מסמנת את הנקודה שנתפסה. להצמדת ה-CAD (END, MID) יש עדיפות כאשר שתיהן חלות: הקישו Tab כדי להפוך את העדיפות במיקום הסמן. שרטוט קירות מעל סריקה הופך למדויק במקום למשוער.
