ייצוא ל-PDF

ייצוא התוכנית הנוכחית

1. פתחו את כרטיסיית פלט ולחצו על PDF... (הכפתור מופעל ברגע שבשרטוט יש תוכן).

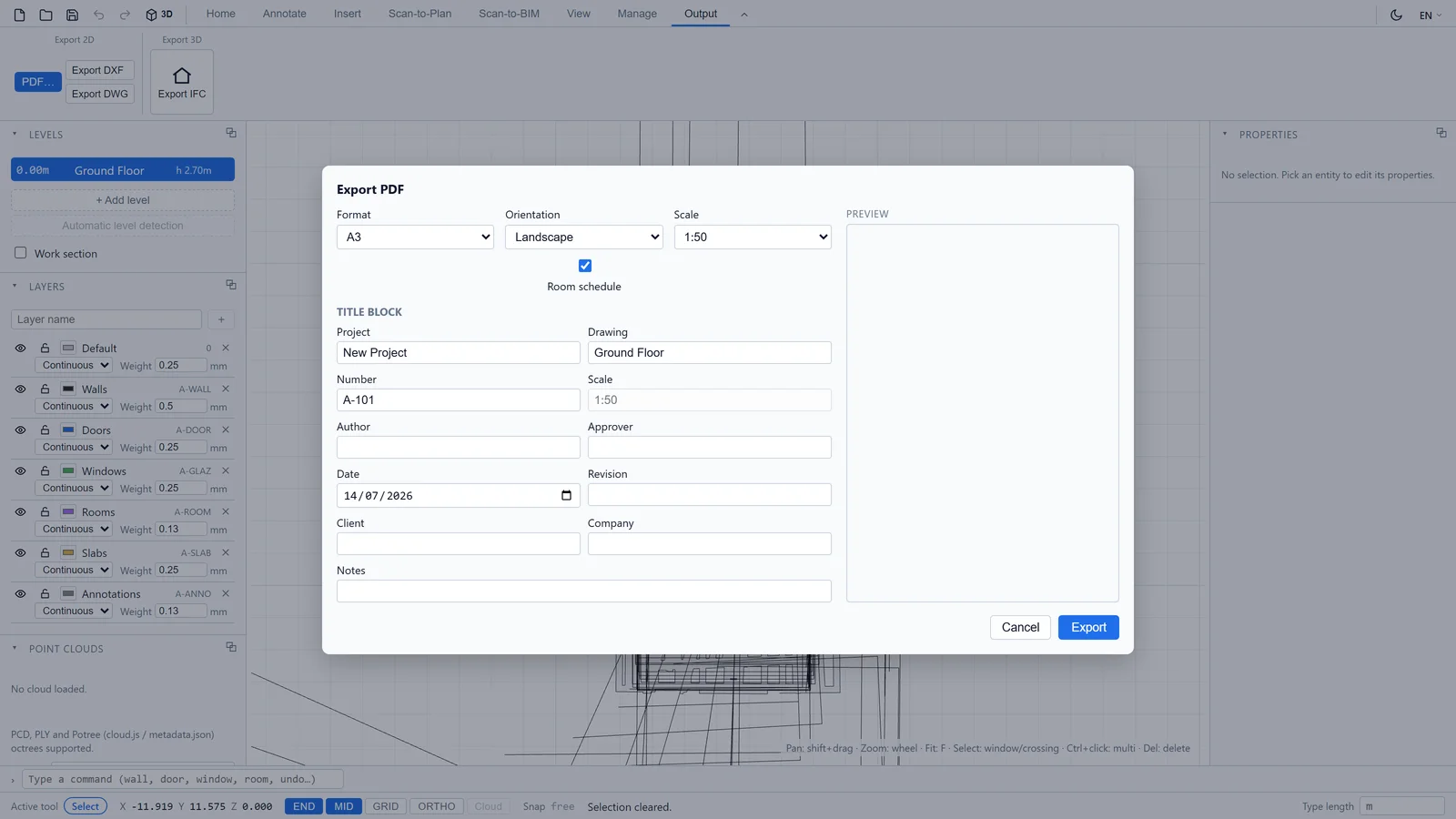

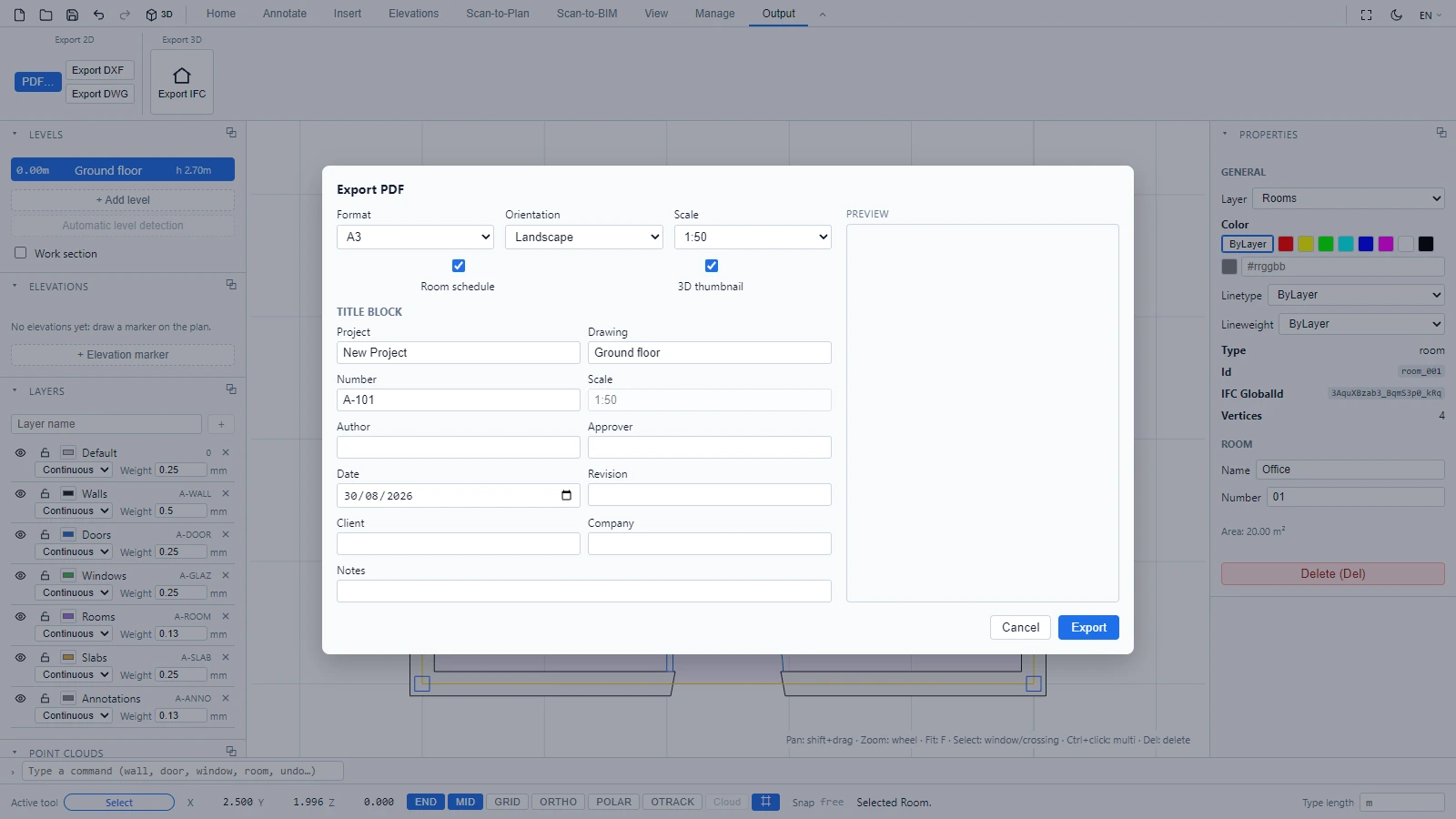

2. מלאו את תיבת הדו-שיח ייצוא PDF ולחצו על ייצוא.

תיבת הדו-שיח כוללת:

• פורמט וכיוון של הגיליון (A3 לרוחב כברירת מחדל).
• קנה מידה: קנה מידה אדריכלי אמיתי כגון 1:50, הנשמר על הנייר.
• טבלת חדרים: מוסיפה את טבלת החדרים והשטחים לגיליון.
• בלוק כותרת: פרויקט, שם השרטוט (ממולא מראש עם המפלס הפעיל), מספר גיליון, מחבר, מאשר, תאריך, מהדורה, לקוח, חברה והערות. התצוגה המקדימה מציגה את הגיליון המורכב.

התוכנית המיוצאת היא המפלס הפעיל, משורטטת בקנה מידה עם השכבות שלכם כפי שהן מוצגות כעת: הסתירו את מה שאינו אמור להידפס לפני הייצוא (ראו שכבות).

סדרות גיליונות

עבור מסירה מלאה, פתחו את פאנל גיליונות (תצוגה > פלטות > גיליונות). כל גיליון מצמיד מפלס לפורמט, לכיוון ולקנה מידה, תחת שם ומספר משלו. ייצוא סדרה (PDF) מפיק אז את הסדרה כולה בבת אחת.

טיפ

טקסט ה-PDF משתמש בגופן לטיני. אם הממשק שלכם פועל בשפה בעלת כתב אחר (רוסית, סינית, יפנית, קוריאנית, ערבית, עברית, הינדית), תוויות ה-PDF מוצגות באנגלית כדי שהפלט יישאר קריא.
