שכבות

שכבות ATIS.cad פועלות באופן שמשתמשי AutoCAD מצפים לו, עם שמות תקניים בענף: A-WALL עבור קירות, A-DOOR עבור דלתות, A-GLAZ עבור חלונות, A-ROOM, A-SLAB ו-A-ANNO עבור ביאורים. האובייקטים נוצרים בשכבה המתאימה לסוגם, כך שהסדר נשמר עוד לפני שחשבתם על כך.

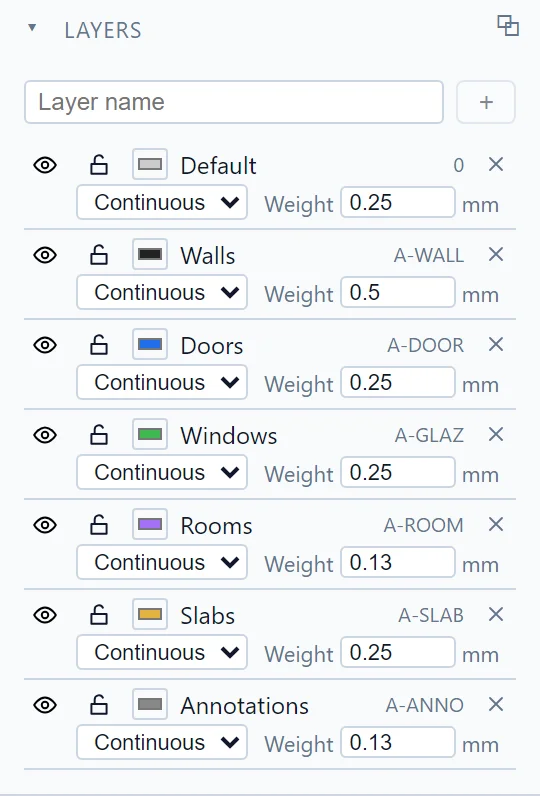

פאנל השכבות

כל שורה כוללת:

• העין: הצגה או הסתרה של השכבה.
• המנעול: נעילת השכבה. שכבה נעולה נשארת גלויה אך לא ניתן לבחור את האובייקטים שלה. לחיצה על קיר נעול בוחרת את מה שנמצא מתחתיו במקום, לדוגמה את החדר.
• דוגמית הצבע, סוג הקו ועובי הקו במילימטרים.
• ה-x מוחק את השכבה.

הקלידו שם בשדה שבחלק העליון ולחצו על + כדי ליצור שכבה. השכבה הנוכחית עבור גיאומטריית סקיצה חדשה נבחרת בבית > שכבות, לצד כפתור מנהל שכבות שמציג או מסתיר פאנל זה.

דוגמה מעשית

הסתירו את שכבת הדלתות וכל דלת נעלמת, כולל פתחי הקירות, בלי לגעת במודל:

שימושים אופייניים: הקפאת שכבת הביאורים בזמן שאתם מעבדים מחדש קירות, נעילת קווי ייחוס מיובאים כדי שתוכלו לשרטט מעליהם בלי לתפוס אותם, או הכנת תוכנית להדפסה על ידי הסתרת מה שאינו שייך אליה.

אם יש לכם שאלות או שאתם זקוקים למידע נוסף, אנא פנו לצוות הטכני.
