מדידה וצירי ייחוס

מדידה

כאשר אתם זקוקים רק למספר, ולא לישות מידה:

1. לחצו על מדידה בבית > כלי עזר (או הקלידו measure, או את הקוד di של AutoCAD).
2. לחצו על נקודות לאורך מה שברצונכם למדוד.

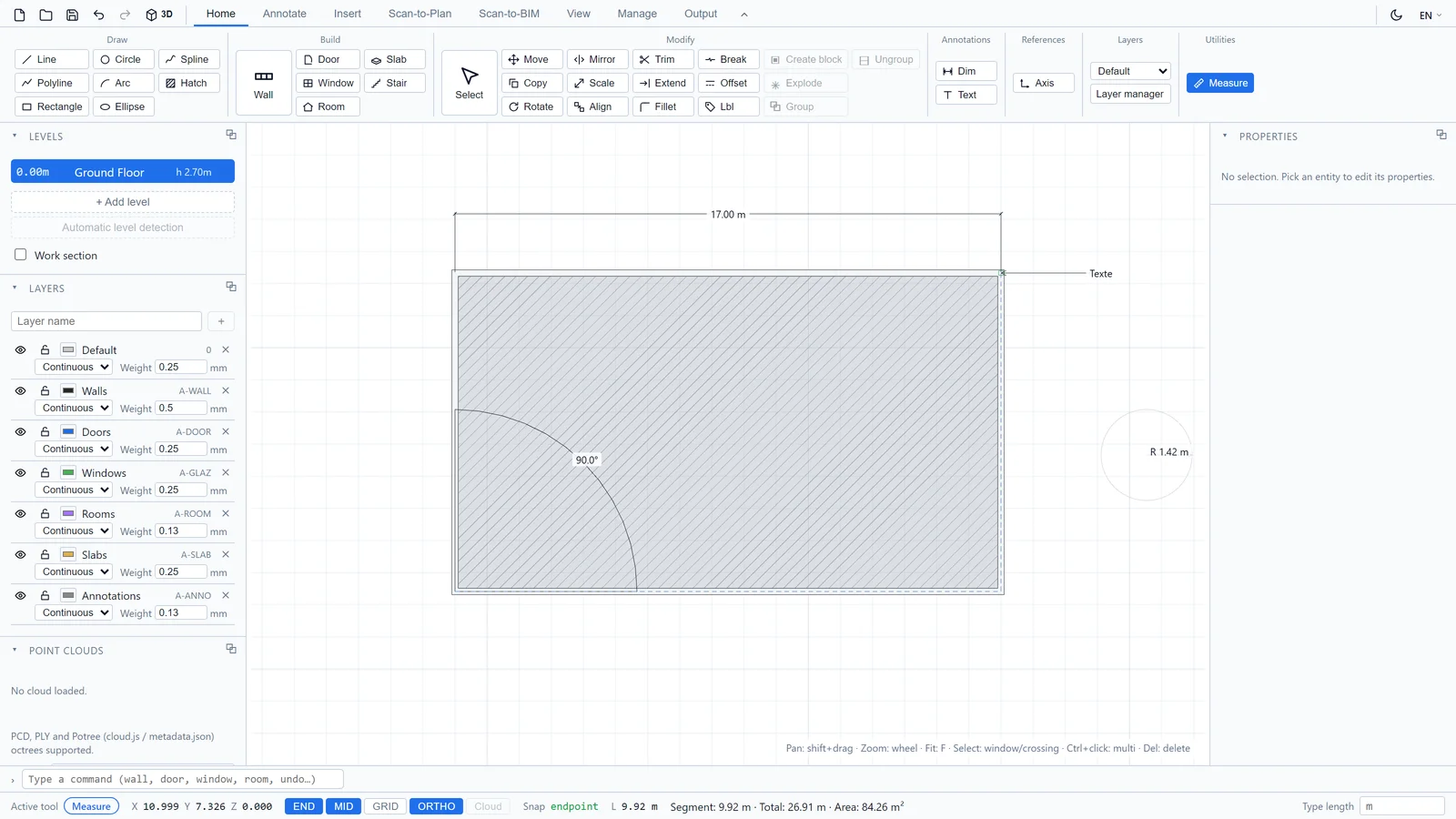

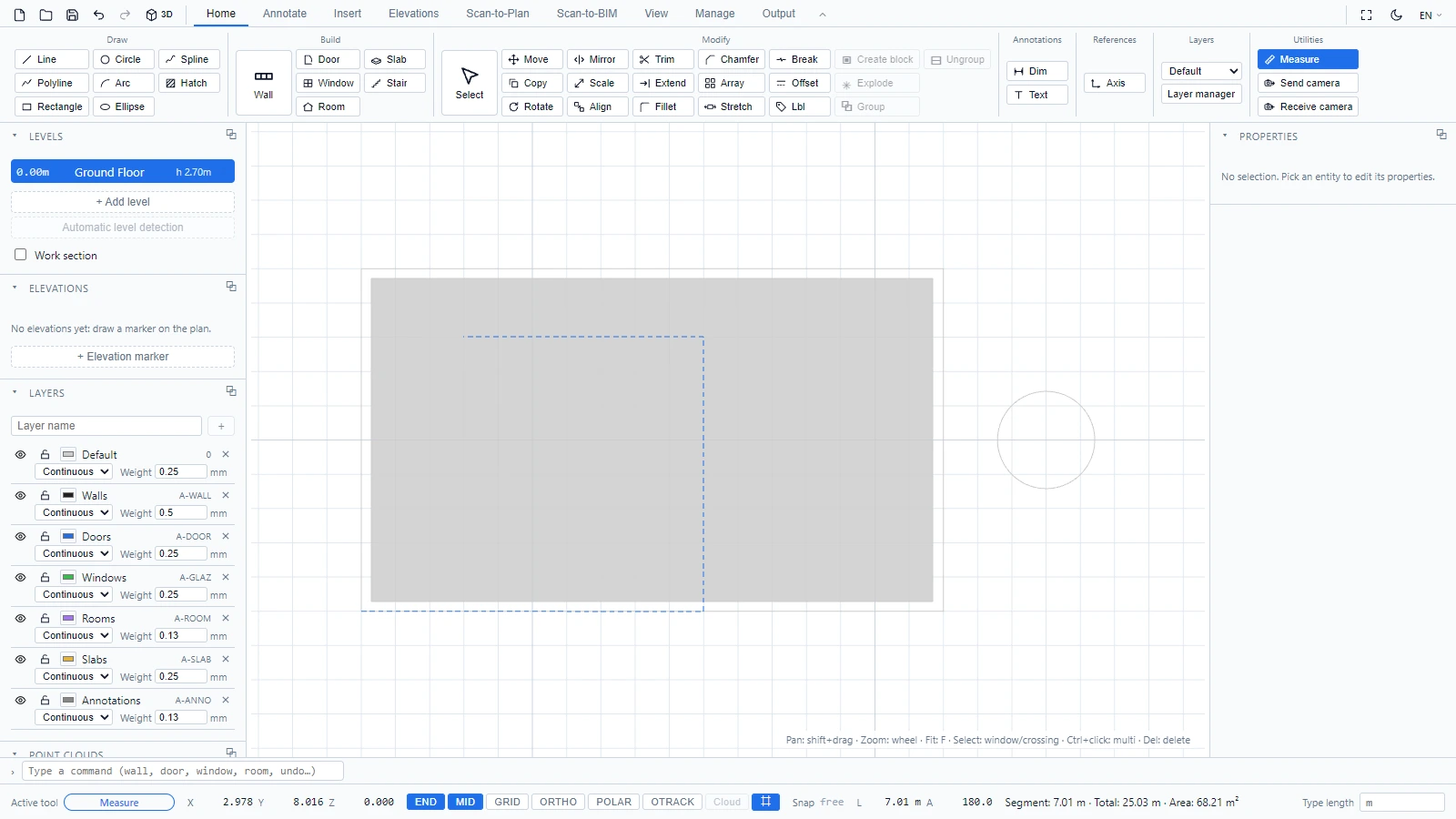

שורת המצב מציגה קריאה מתעדכנת: אורך הקטע הנוכחי, הסך הכול, והשטח המוקף לאחר שיש לכם שלוש נקודות או יותר. לחיצה ימנית או Escape מאפסת את המדידה. דבר אינו מתווסף לשרטוט.

צירי ייחוס

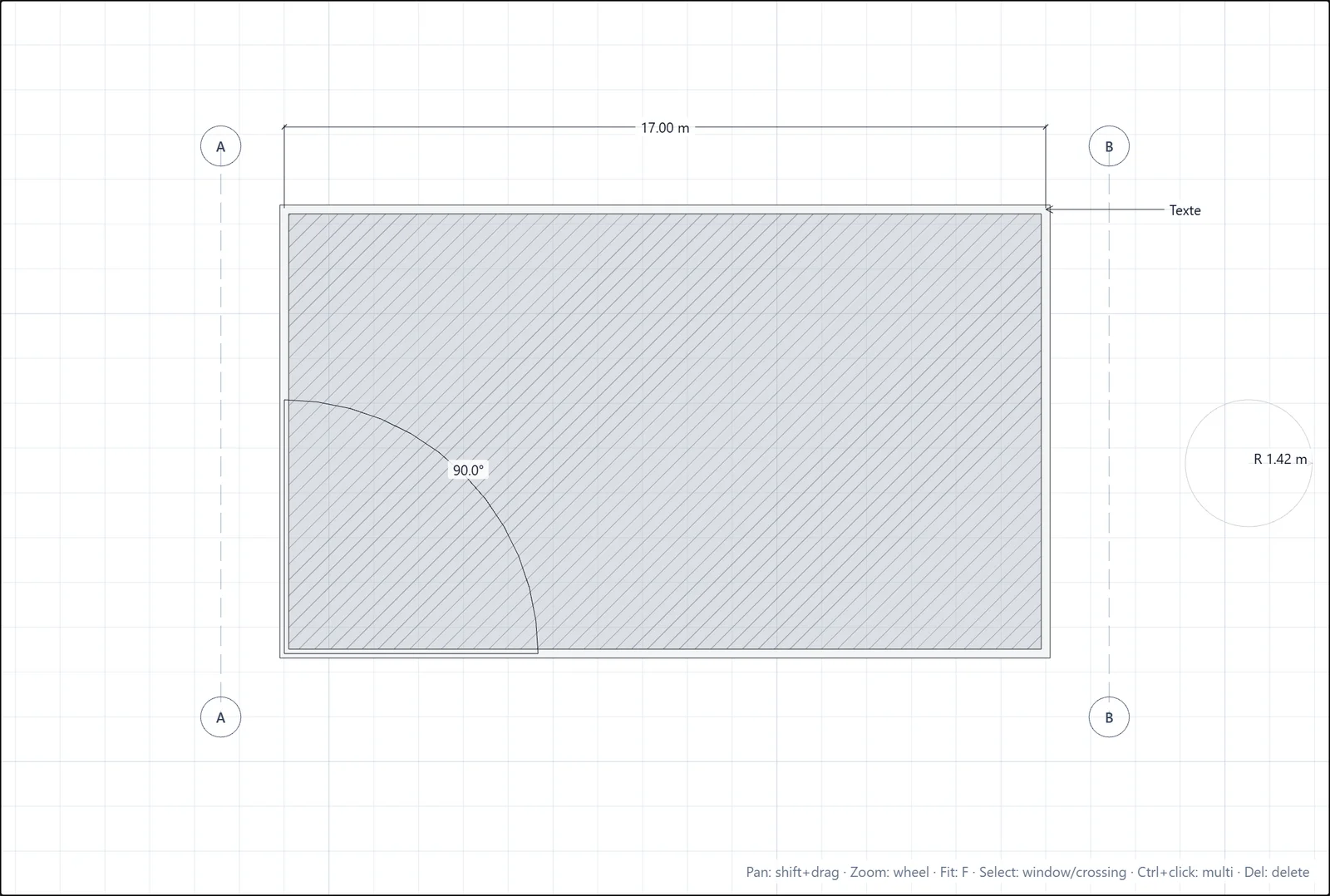

הצירים הם קווי הייחוס המסומנים באותיות בשרטוטי בנייה. בבית > ייחוסים:

1. לחצו על ציר.
2. לחצו על שתי נקודות הקצה של הציר.

כל ציר מקבל את האות שלו אוטומטית (ציר A, ציר B...) ומציג אותה בבועה בשני הקצוות.
