קבוצות ובלוקים

כאשר מספר אובייקטים שייכים זה לזה (שולחן עם הכיסא שלו, יחידת מטבח, פרט חוזר), הפסיקו לתפעל את החלקים אחד אחד. ATIS.cad מציע לכם שתי רמות אריזה, שתיהן בבית > שינוי.

יצירת בלוק

1. בחרו את האובייקטים (בחירת חלון היא המהירה ביותר, ראו בחירה ועריכה של אובייקטים).
2. לחצו על צור בלוק ותנו לו שם.

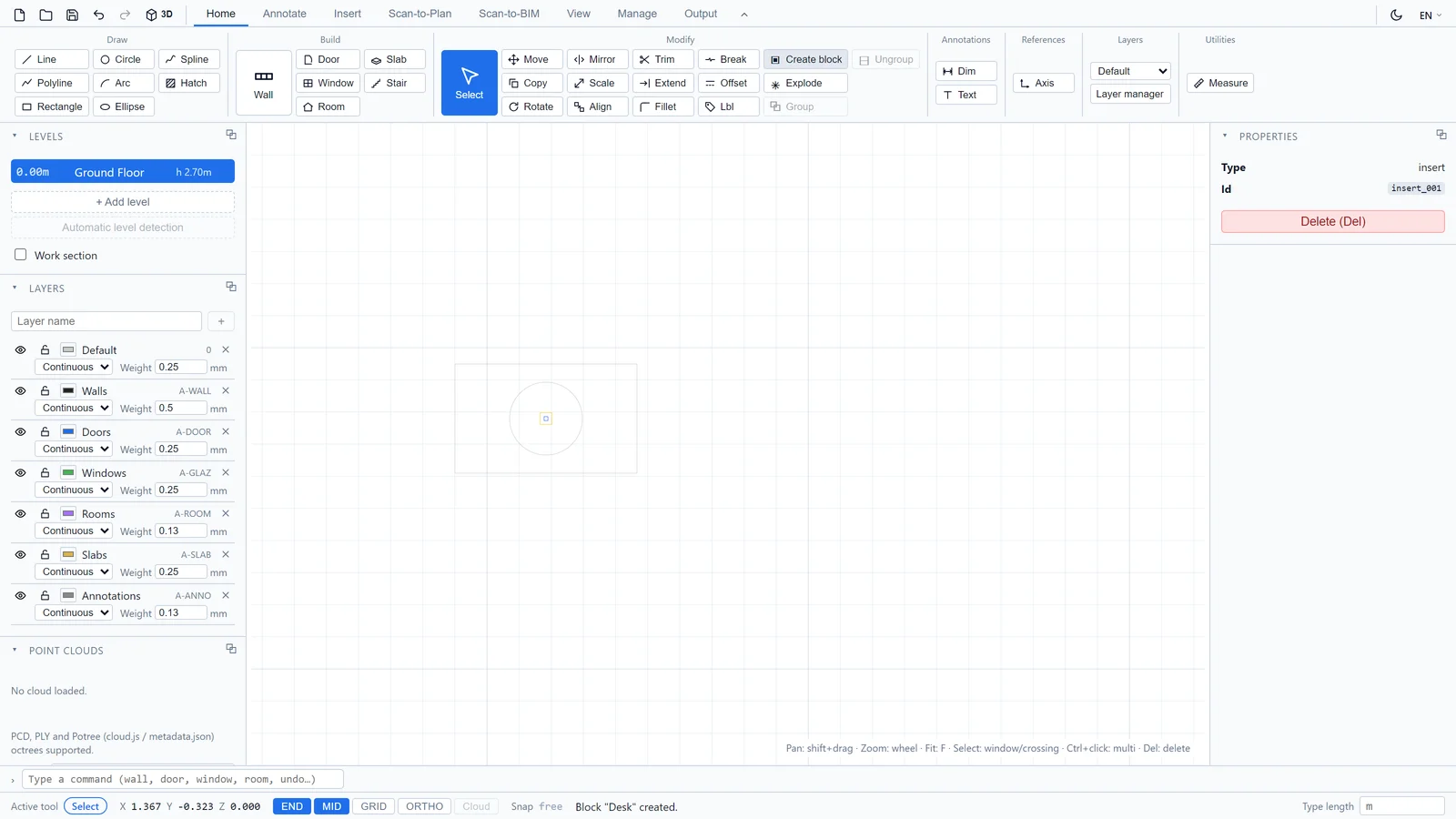

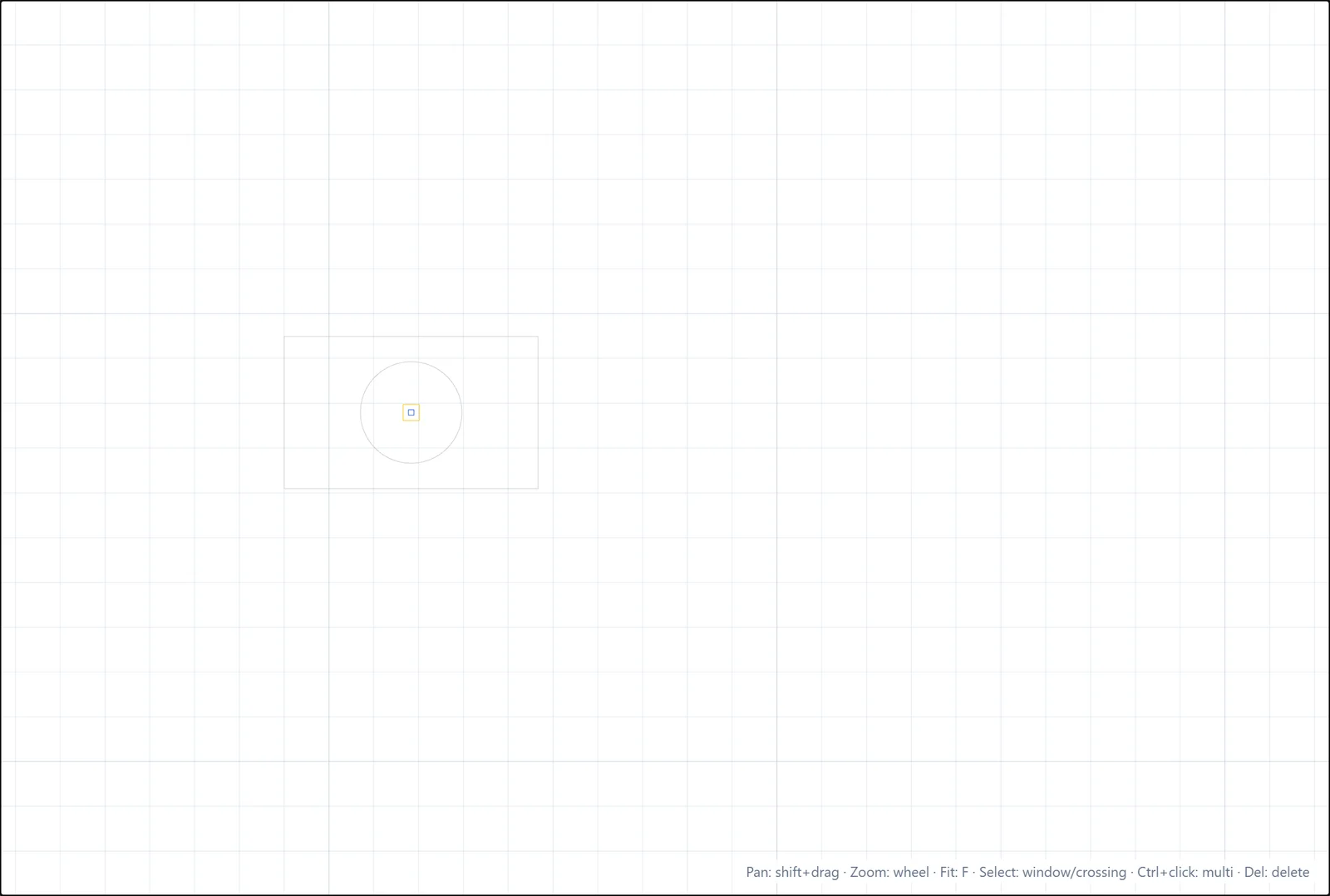

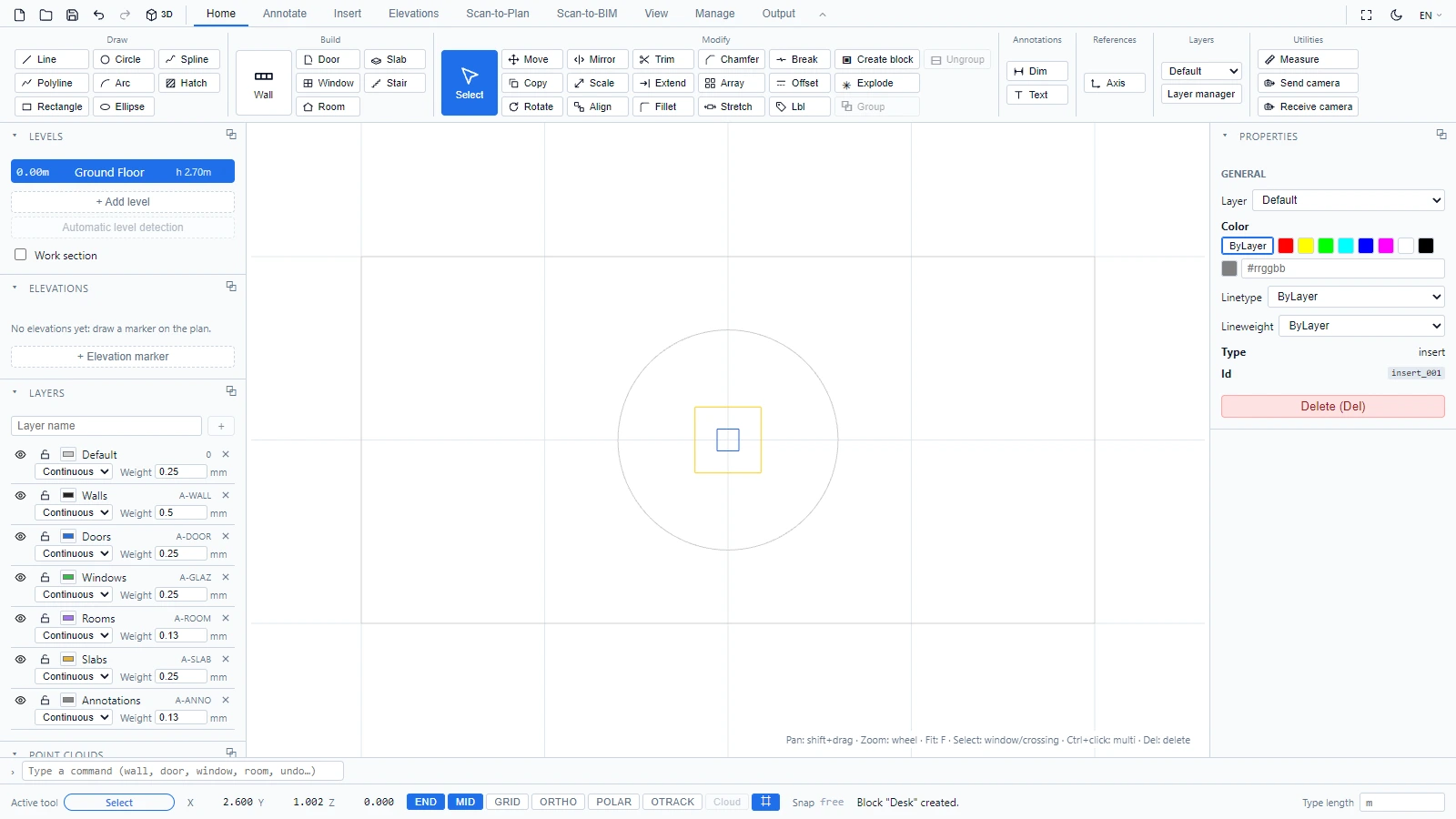

הבחירה הופכת למופע בלוק יחיד. הוא נבחר, זז ומועתק כיחידה אחת, וזה בדיוק מה שאתם רוצים עבור ריהוט וסמלים חוזרים:

פירוק בלוק

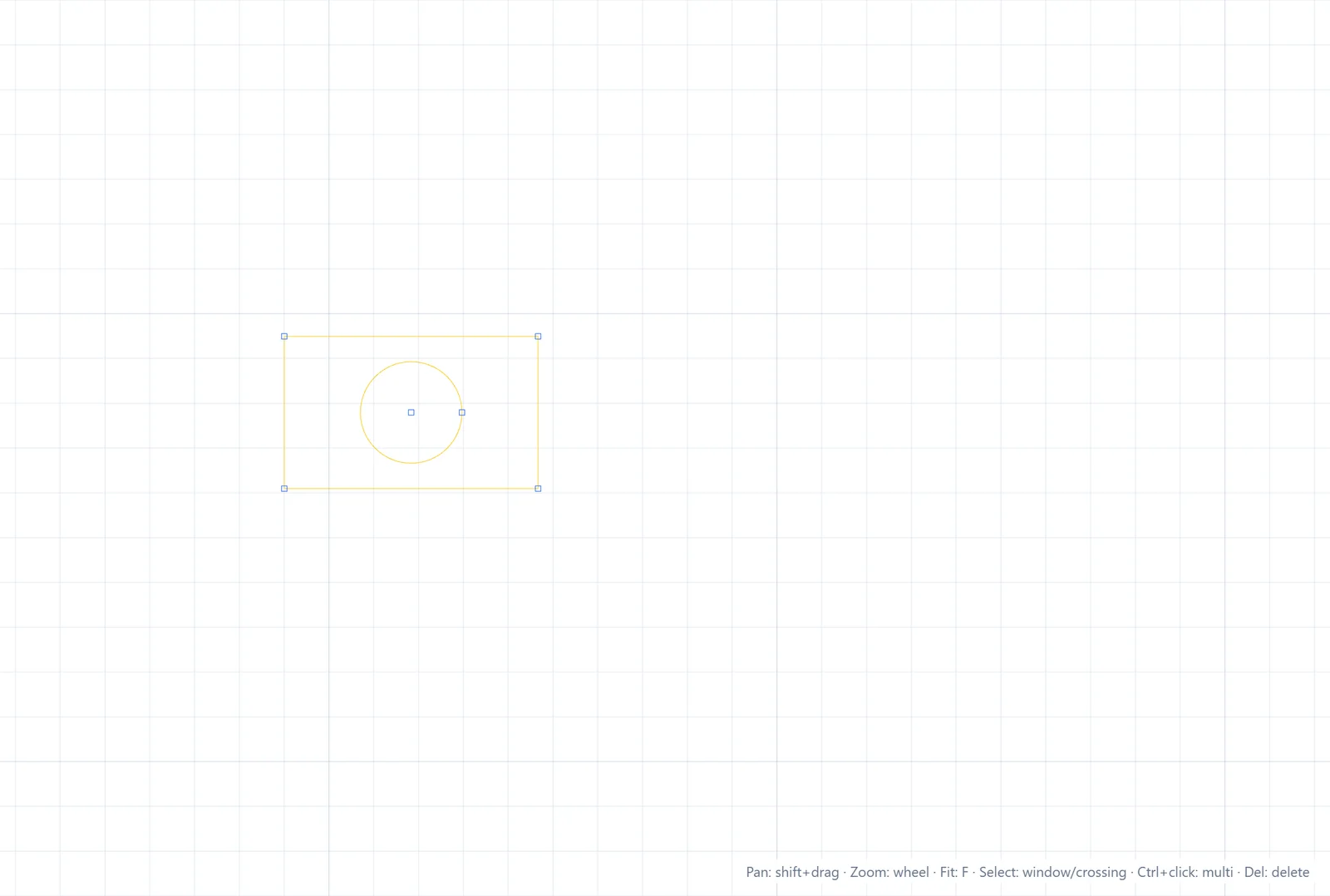

כדי לערוך את תוכנו של מופע בלוק, בחרו אותו ולחצו על פרק בבית > שינוי. המופע מוחלף בישויות המרכיבות אותו, ושורת המצב סופרת אותן, לדוגמה "פורק: נוצרו 2 ישויות."

הפירוק חשוב גם עבור קובצי DWG מיובאים: אובייקטי AutoCAD מסוימים מגיעים כמופעי בלוק שלא ניתן לגעת בהם, והפירוק הוא הדרך לפתוח אותם.

קבוצות

קבוצה היא שיוך קל יותר: לחצו על קבץ כדי לקשור את האובייקטים הנבחרים יחד תחת שם, ועל בטל קיבוץ כדי לפרק את השיוך. בשונה מבלוק, קבוצה אינה יוצרת הגדרה לשימוש חוזר, היא רק שומרת על האובייקטים הנלווים יחד.
