גיאומטריית סקיצה

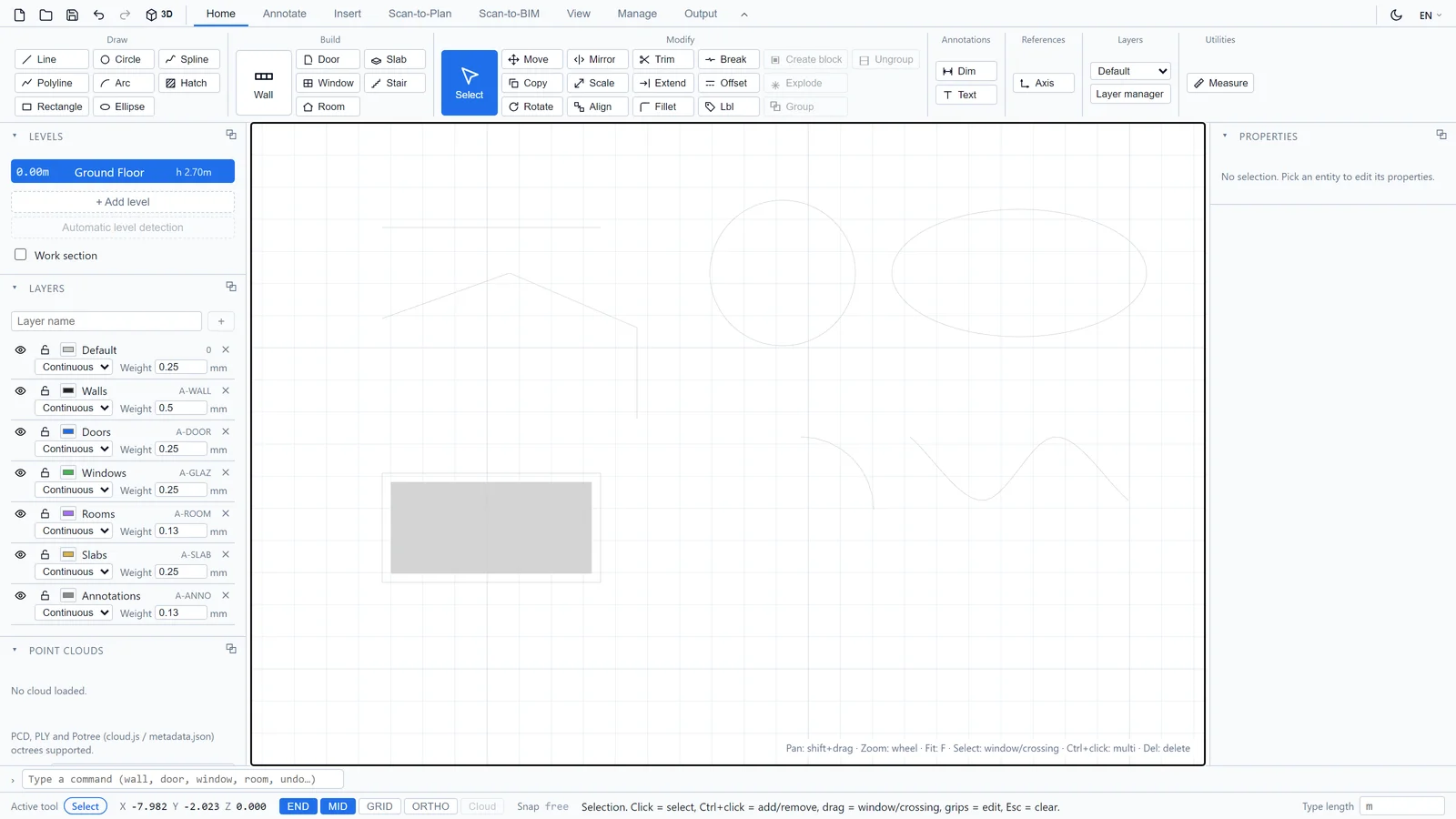

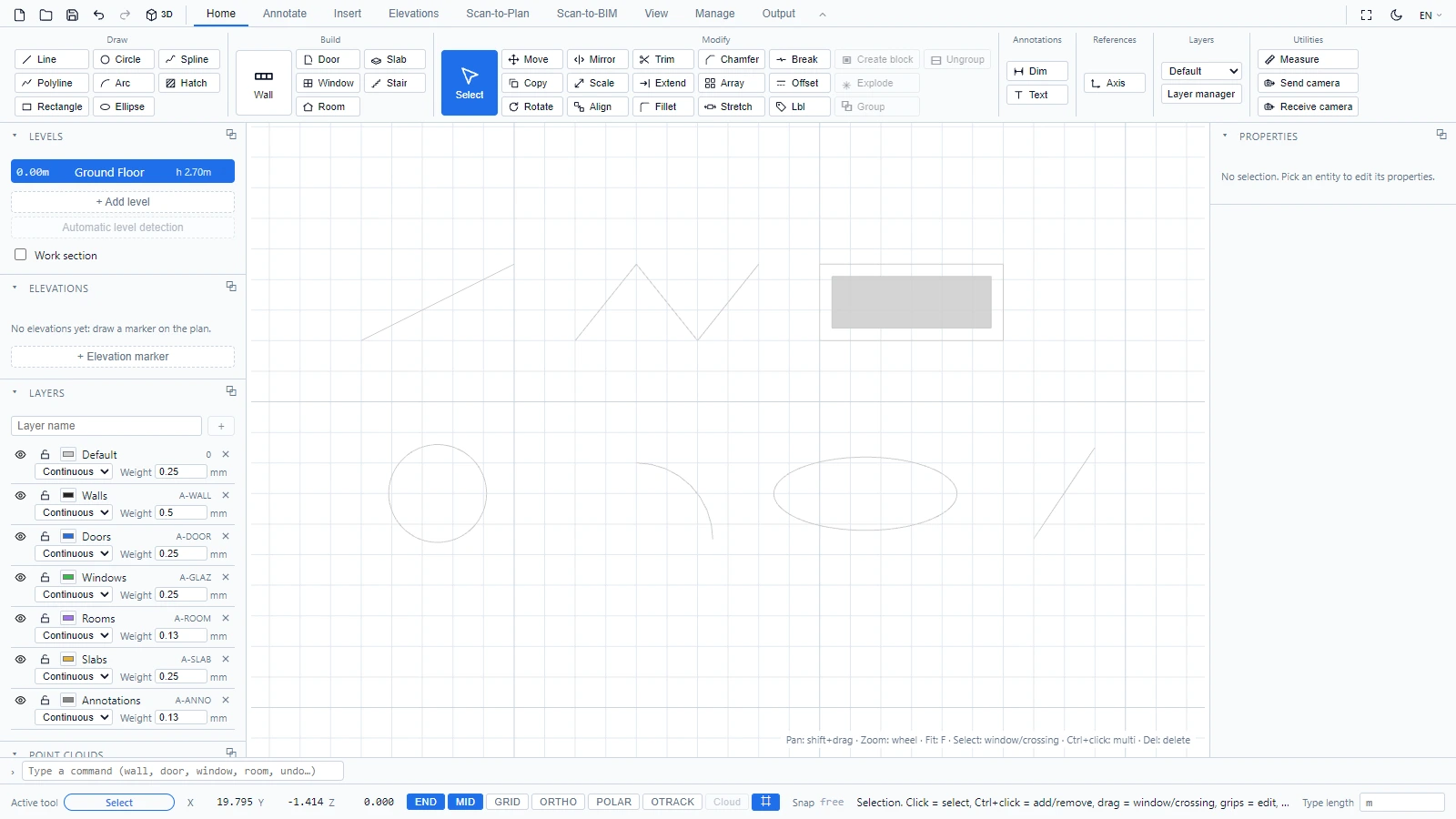

מלבד אובייקטי בניין, ל-ATIS.cad יש את ישויות השרטוט הקלאסיות ב-2D. הן ממוקמות בבית > שרטוט, וכל אחת מהן ניתנת להפעלה גם משורת הפקודה, כולל באמצעות הקודים המקוצרים של AutoCAD.

כלי	פקודה	כיצד זה פועל
קו	line או L	לחצו על ההתחלה, ואז על נקודת הסיום, או הקלידו אורך + Enter
קו רב-קטעי	polyline או PL	לחצו על הקודקודים, לחצו לחיצה ימנית או Esc כדי לסיים
מלבן	rec	לחצו על שתי פינות מנוגדות
מעגל	circle	לחצו על המרכז, ואז על נקודת רדיוס, או הקלידו את הרדיוס + Enter
קשת	arc או A	לחצו על המרכז, על נקודת ההתחלה (קובעת את הרדיוס), ואז על נקודת הסיום, נגד כיוון השעון
אליפסה	el	לחצו על המרכז, על קצה הציר הראשי, ואז על נקודה עבור הציר המשני
Spline	spl	לחצו על נקודות הבקרה, לחצו לחיצה ימנית או Esc כדי לסיים
הצללה	hatch או H	לחצו על קודקודי קו המתאר, לחצו לחיצה ימנית או Esc כדי לסגור את השטח הממולא

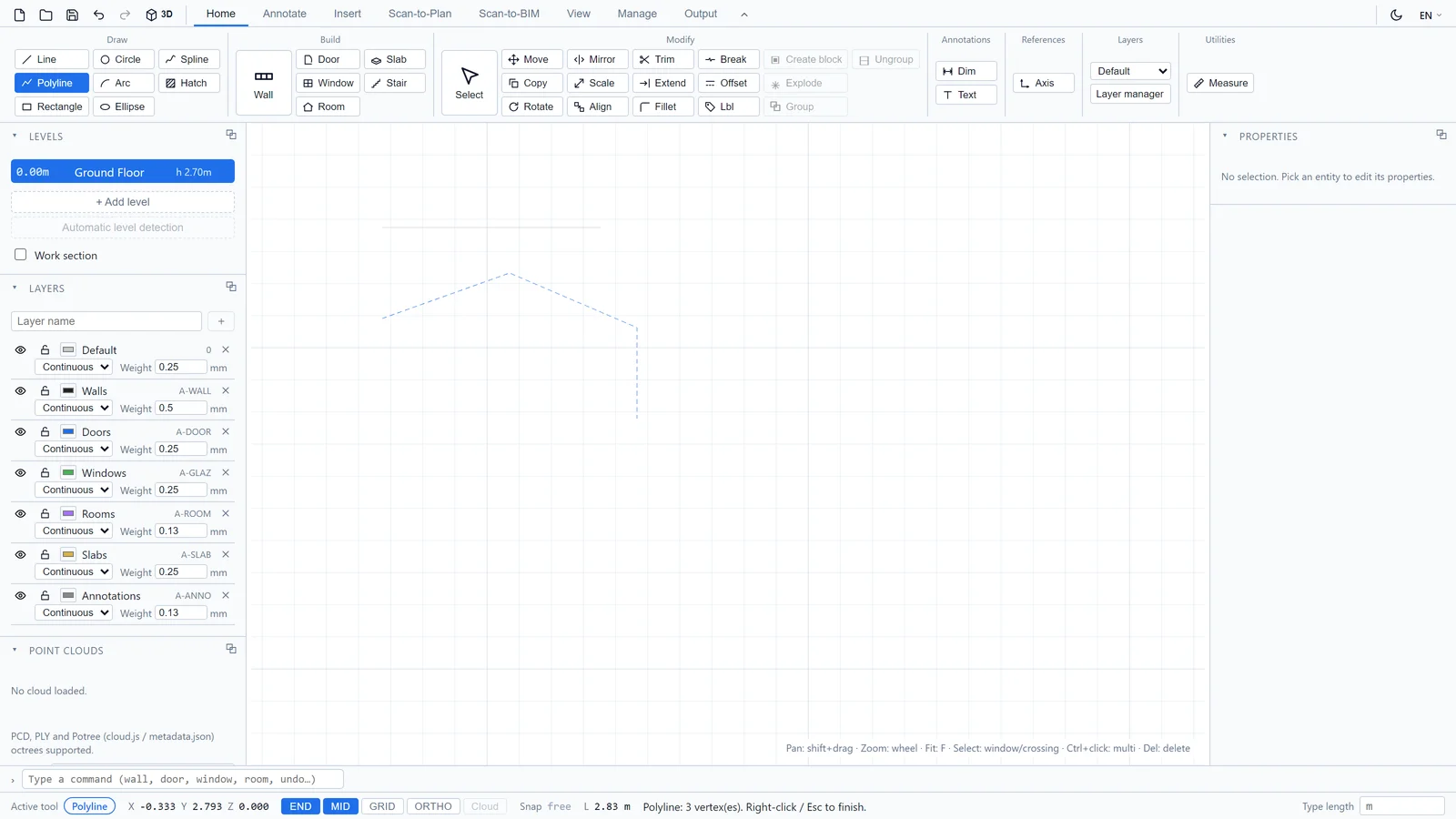

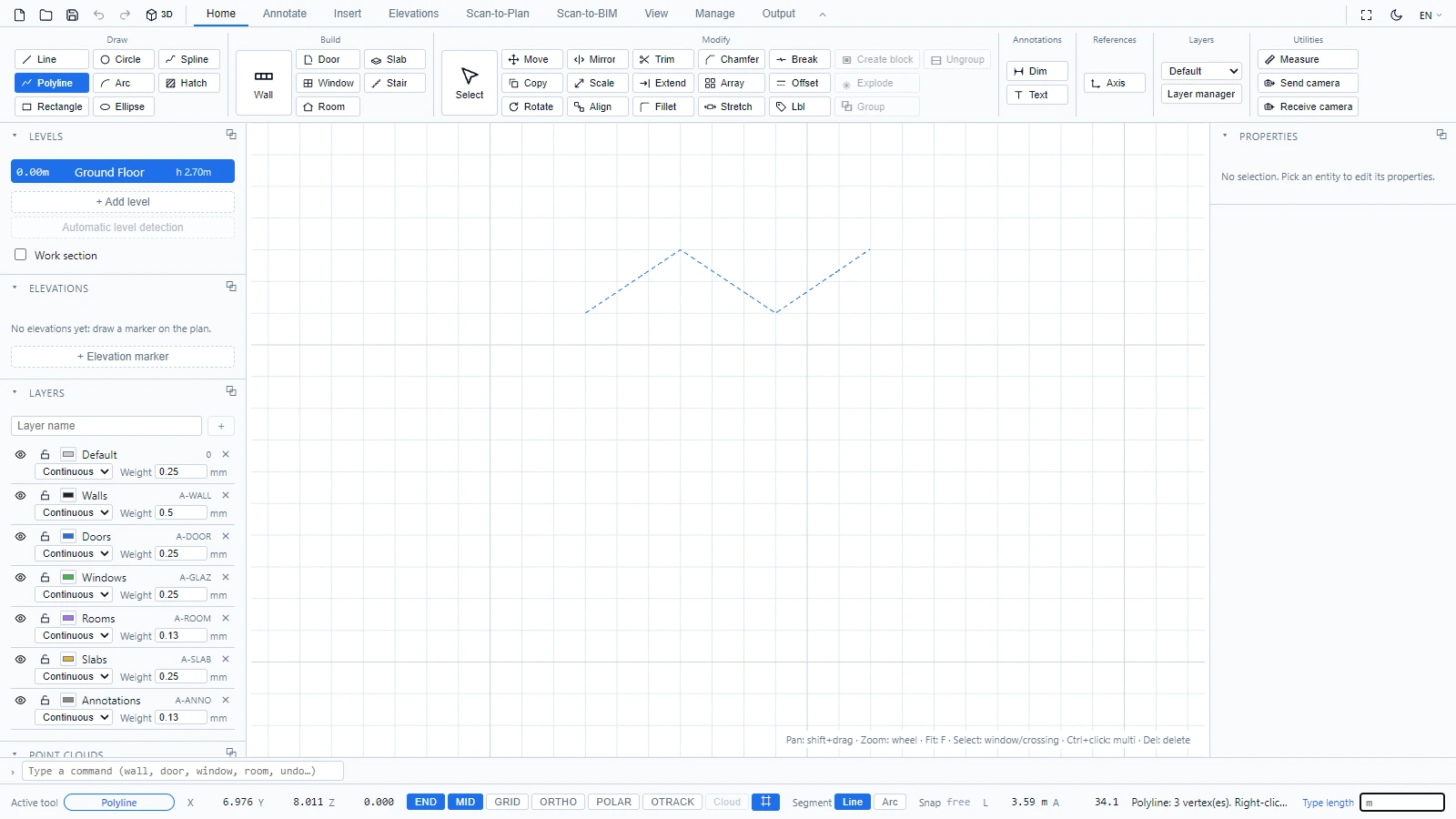

שורת המצב מנחה כל שלב. עבור הכלים מרובי הנקודות היא סופרת את הקודקודים שלכם תוך כדי:

כמה הרגלים שמשתלמים:

• השאירו את ההצמדה END ו-MID פעילה כדי לחבר את גיאומטריית הסקיצה שלכם לתוכנית במדויק.
• ORTHO נועל קווים לאופקי ולאנכי.
• ישויות אלה נוצרות בשכבה הנוכחית (ראו את הבורר בבית > שכבות), לכן הניחו קווי עזר על שכבה נפרדת וכבו אותה כשתסיימו.

אם יש לכם שאלות או שאתם זקוקים למידע נוסף, אנא פנו לצוות הטכני.
