שרטוט קירות

התחלת שרשרת קירות

1. בבית > בנייה, לחצו על קיר (או הקלידו wall בשורת הפקודה, או הקישו W).
2. לחצו על נקודת ההתחלה באזור השרטוט.
3. לחצו על נקודת הסיום. הקיר נוצר וקיר חדש מתחיל משם, כך שתוכלו לשרשר קטעים בלי ללחוץ שוב על הכלי.
4. הקישו Escape כדי לסיים.

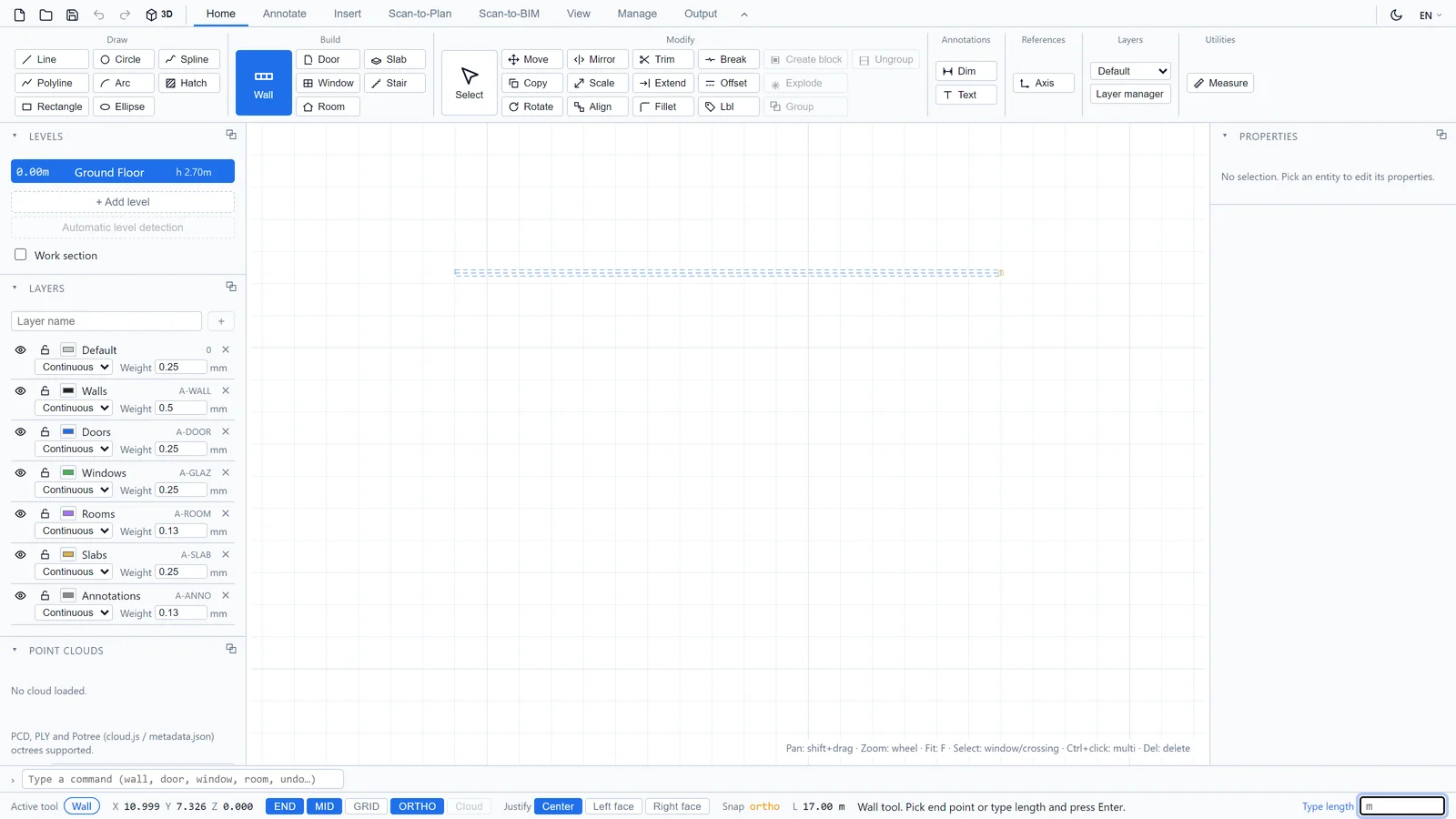

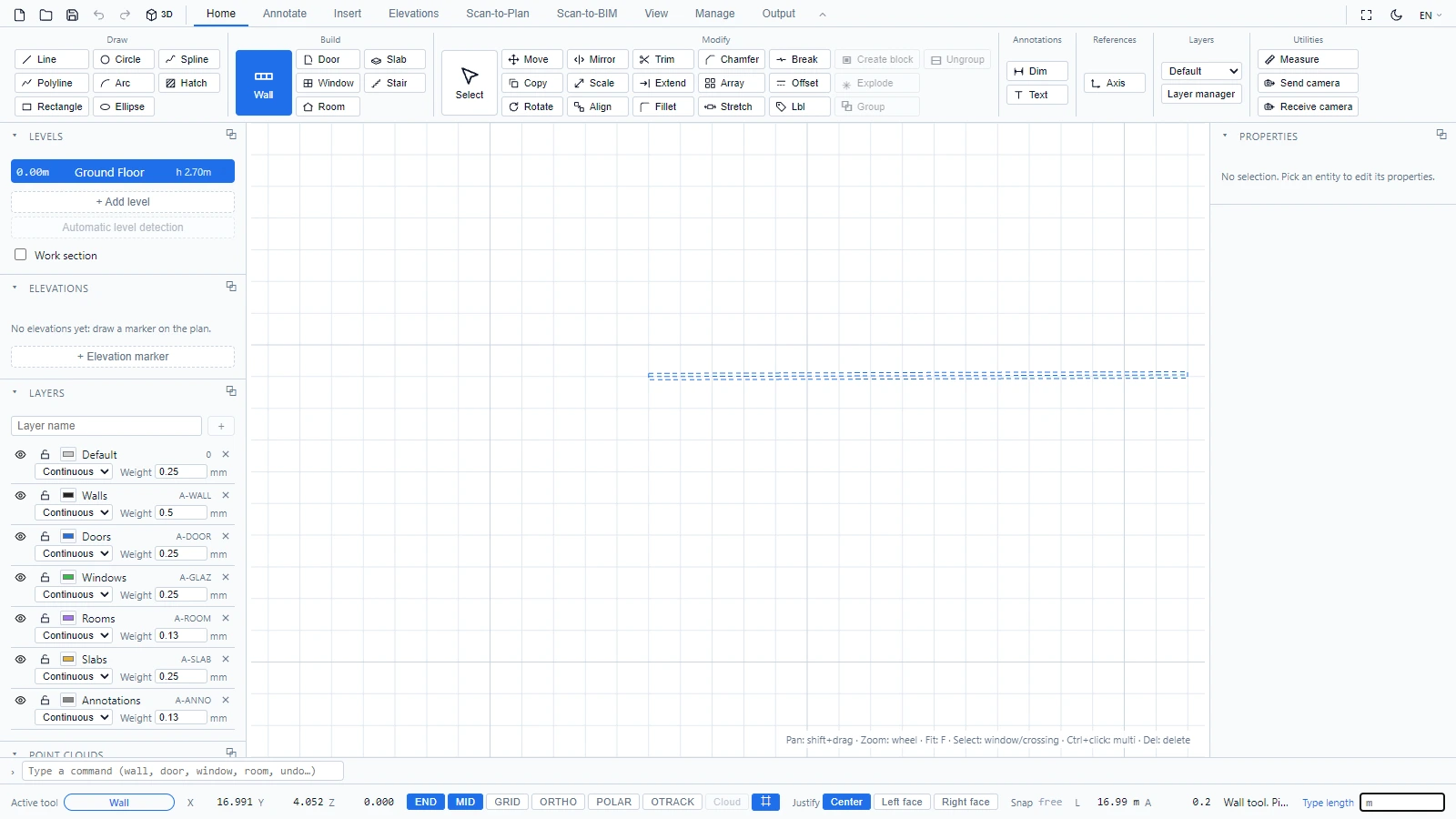

בזמן השרטוט, שורת המצב מלווה אתכם בכל שלב:

• L מציג את האורך בזמן אמת של הקטע שאתם עומדים להציב.
• במקום ללחוץ על נקודת הסיום, הקלידו אורך מדויק והקישו Enter. הקיר משורטט באורך זה בכיוון הסמן.
• ORTHO שומר על הקירות שלכם אופקיים או אנכיים. END ו-MID מצמידים את הסמן לנקודות קצה ולנקודות אמצע של גיאומטריה קיימת.
• יישור בוחר איזה קו של הקיר עוקב אחר הלחיצות שלכם: מרכז, פאה שמאלית או פאה ימנית. השתמשו בו כדי לשרטט לאורך פאה קיימת, לדוגמה בעת שרטוט מעל תוכנית מדידה.

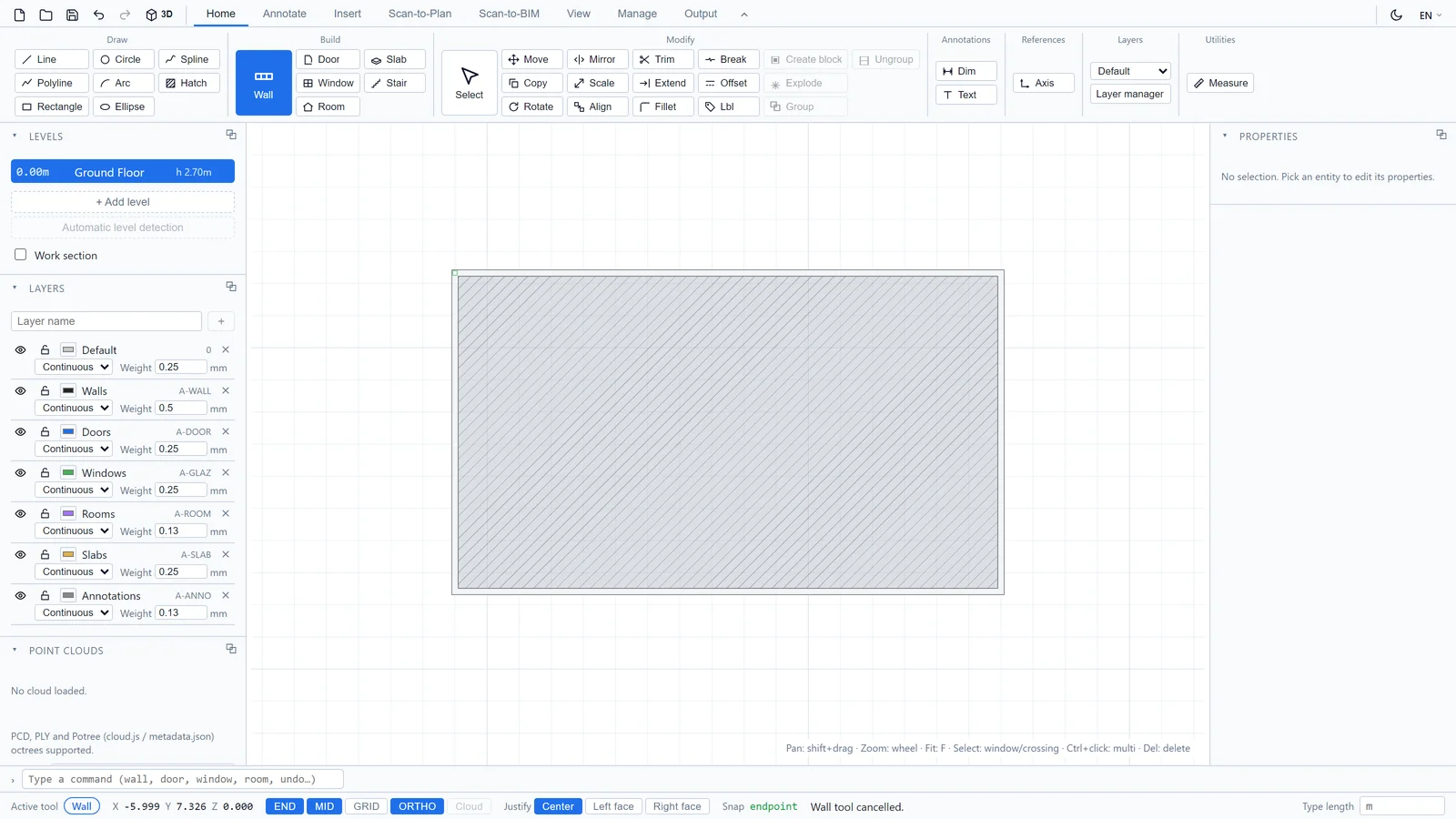

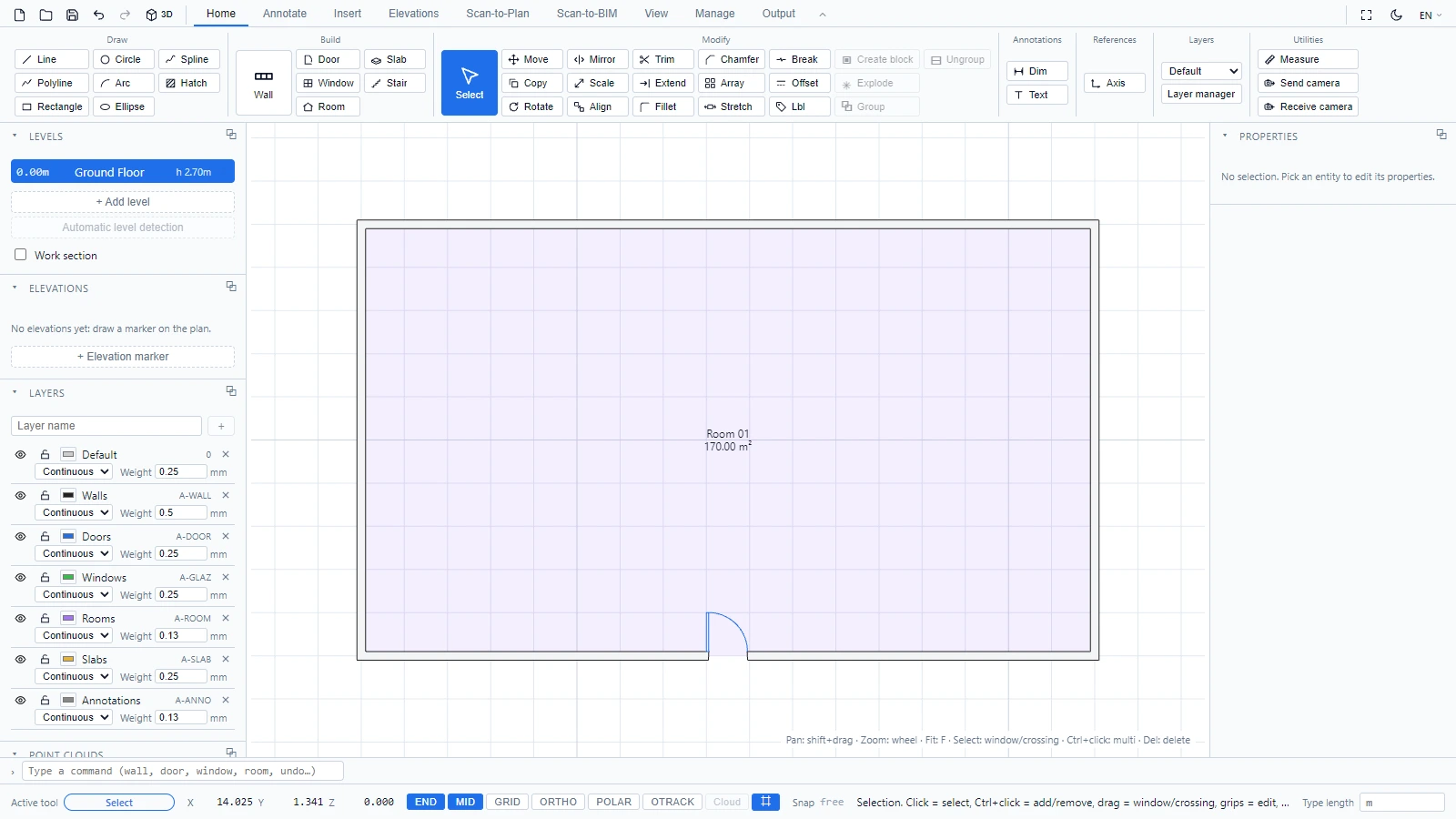

סגירת הלולאה, קבלת חדר

כאשר שרשרת קירות סוגרת קו מתאר, החדר שבפנים מזוהה אוטומטית: הוא מקבל שם, מילוי רצפה ושטח מחושב בזמן אמת. אינכם צריכים לשרטט דבר פעמיים.

הפינות מחוברות ומנוקות אוטומטית, ב-2D ובמודל ה-3D.

שינוי מהות הקיר

בחרו קיר כלשהו כדי לערוך אותו בפאנל המאפיינים: משפחה, עובי, גובה, סוג פנימי או חיצוני, קו ייחוס וחומר. ראו בחירה ועריכה של אובייקטים.

אם יש לכם שאלות או שאתם זקוקים למידע נוסף, אנא פנו לצוות הטכני.
