בחירה ועריכה של אובייקטים
בחירת אובייקט בודד

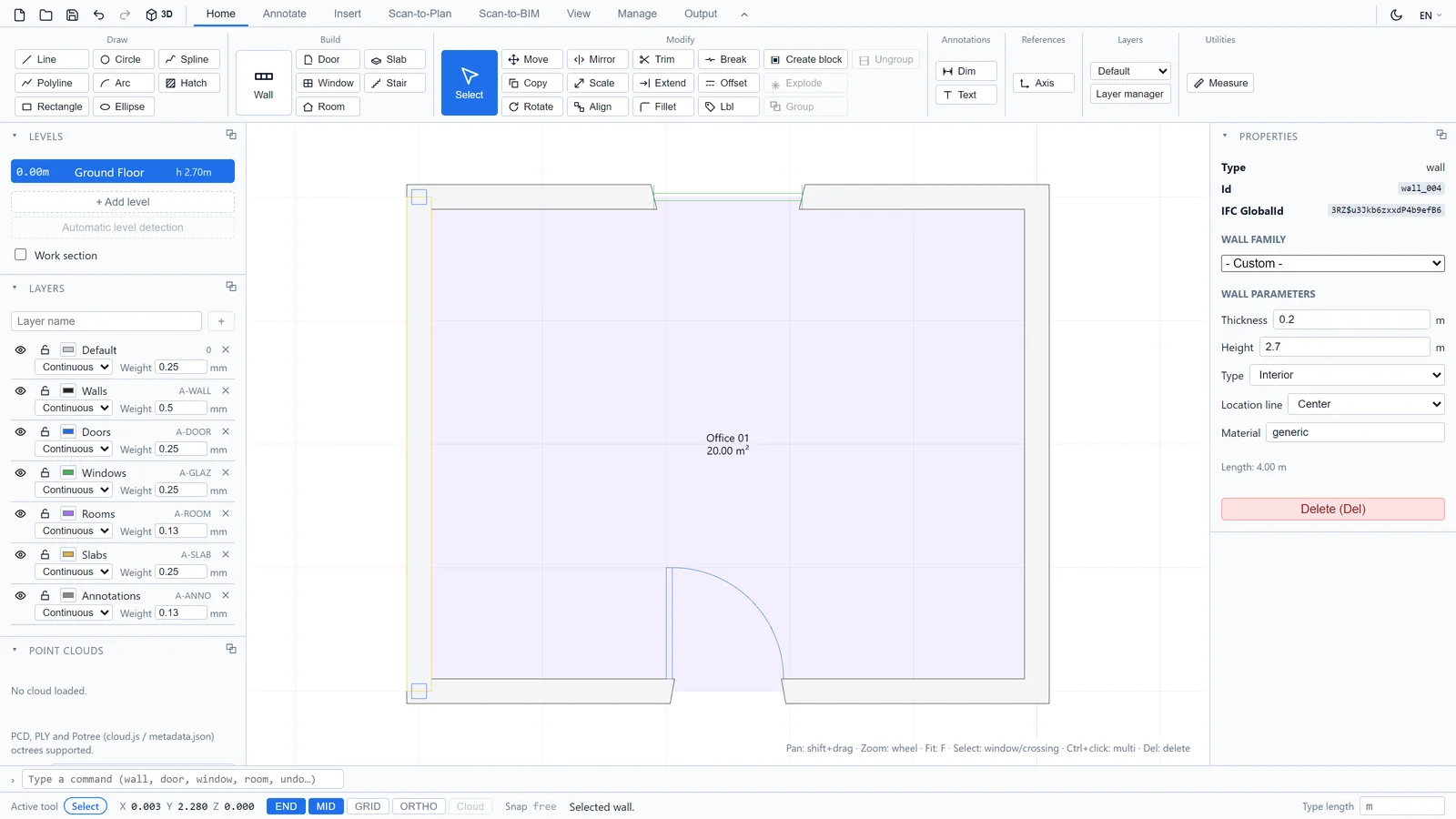

כאשר כלי בחירה פעיל (זוהי ברירת המחדל, ו-Escape תמיד מחזיר אתכם אליו), לחצו על אובייקט כלשהו. הוא מודגש עם ידיות אחיזה, שורת המצב מאשרת מה נבחר ("נבחר קיר.") ופאנל המאפיינים מתמלא בפרמטרים שלו.
בחירת מספר אובייקטים בבת אחת
ATIS.cad משתמש בשני מלבני הבחירה המוכרים לכם מ-AutoCAD:

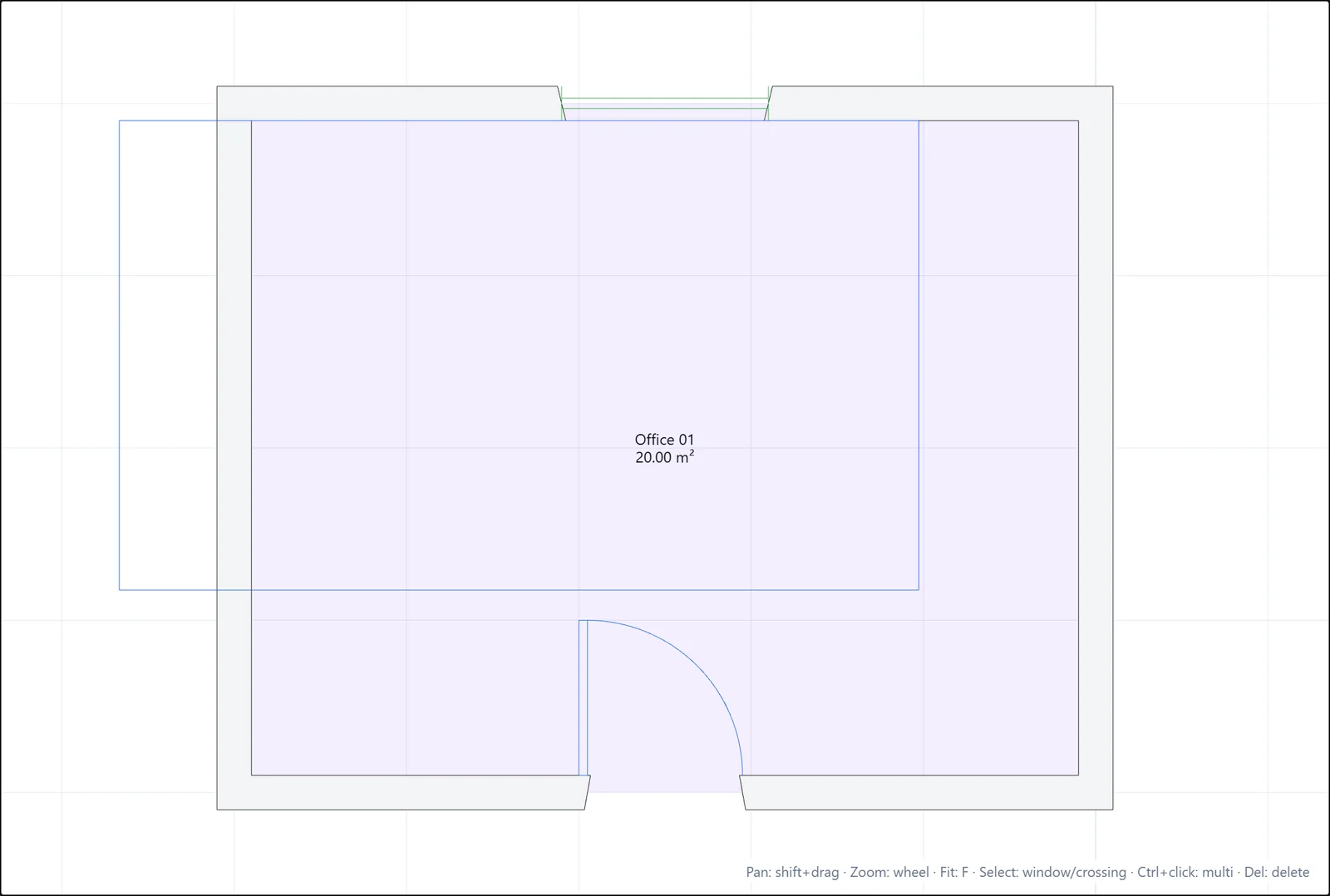

- בחירת חלון: גררו משמאל לימין. למלבן מסגרת רציפה, ורק אובייקטים הנמצאים כולם בתוכו נבחרים.

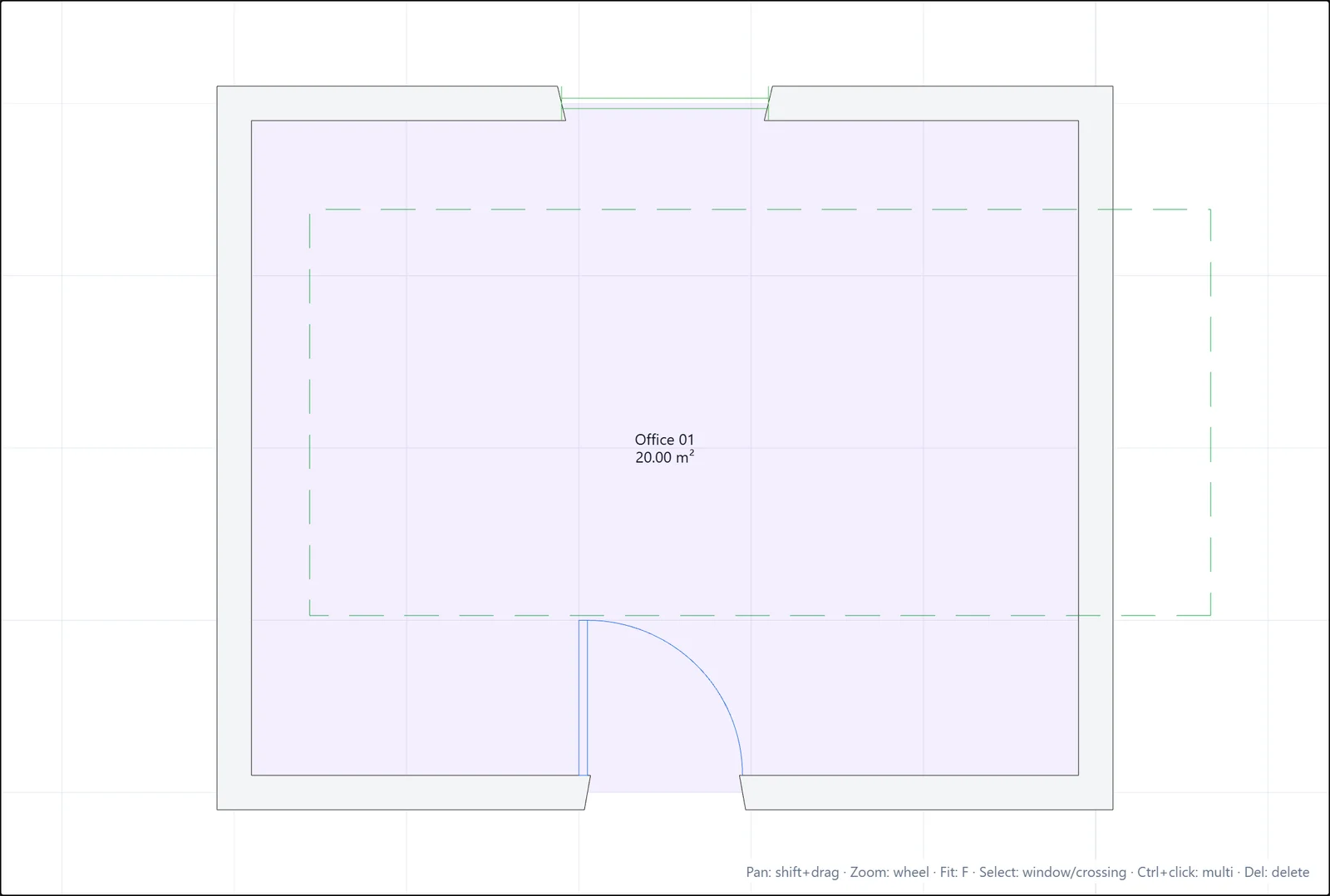

- בחירת חצייה: גררו מימין לשמאל. המלבן מקווקו וירוק, וכל מה שהוא נוגע בו נבחר.
תוכלו גם להחזיק Ctrl וללחוץ כדי להוסיף או להסיר אובייקטים בודדים מהבחירה.

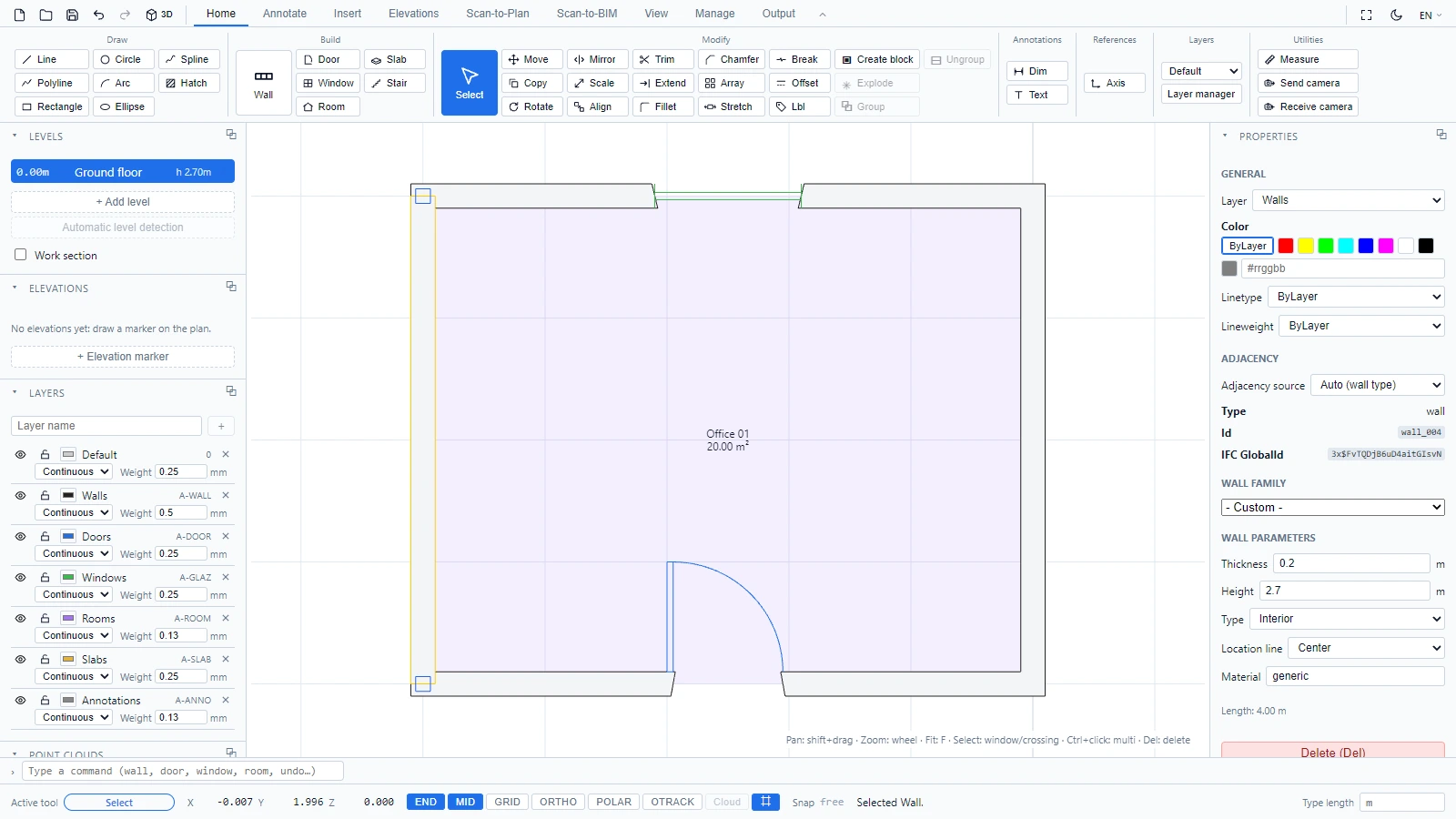

עריכת פרמטרים בפאנל המאפיינים
פאנל המאפיינים הוא המקום שבו אתם משנים מהו האובייקט, ולא רק היכן הוא ממוקם:
- קיר: משפחה, עובי, גובה, סוג פנימי או חיצוני, קו ייחוס, חומר. הפאנל מדווח גם על אורכו.
- חדר: שם ומספר. השטח מחושב עבורכם.
- דלת / חלון: מידות ופרמטרים של הצבה.
הקלידו ערך חדש והקישו Enter. השרטוט ותצוגת ה-3D מתעדכנים מיד. כל שינוי עובר דרך היסטוריית הביטול, כך ש-Ctrl+Z מבטל אותו.
מחיקה וביטול בחירה
- הקישו Del (או לחצו על הלחצן האדום מחיקה בתחתית פאנל המאפיינים) כדי למחוק את הבחירה.
- הקישו Escape כדי לנקות את הבחירה.
