ניווט ב-2D וב-3D

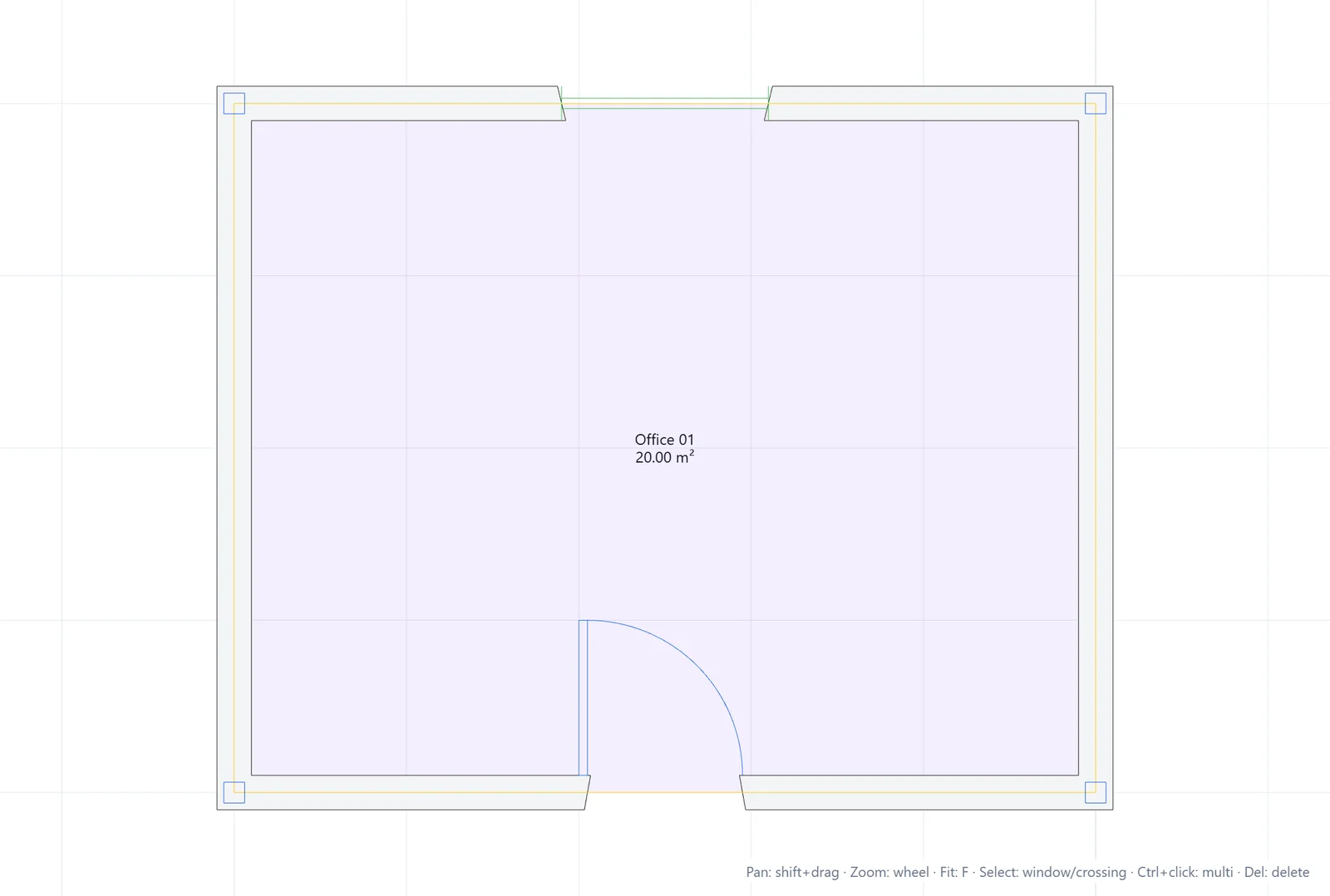

תצוגת התוכנית ב-2D

העורך נפתח בתצוגת התוכנית ב-2D. שלוש מחוות מכסות את הכול:

• זום: גלגלו את גלגלת העכבר. הזום ממורכז על הסמן.
• הזזה: החזיקו Shift וגררו.
• התאמה: הקישו F כדי למסגר את השרטוט כולו (זמין גם כהתאמה בכרטיסיית תצוגה).

תזכורת לקיצורים אלה ממוקמת בפינה התחתונה של אזור השרטוט.

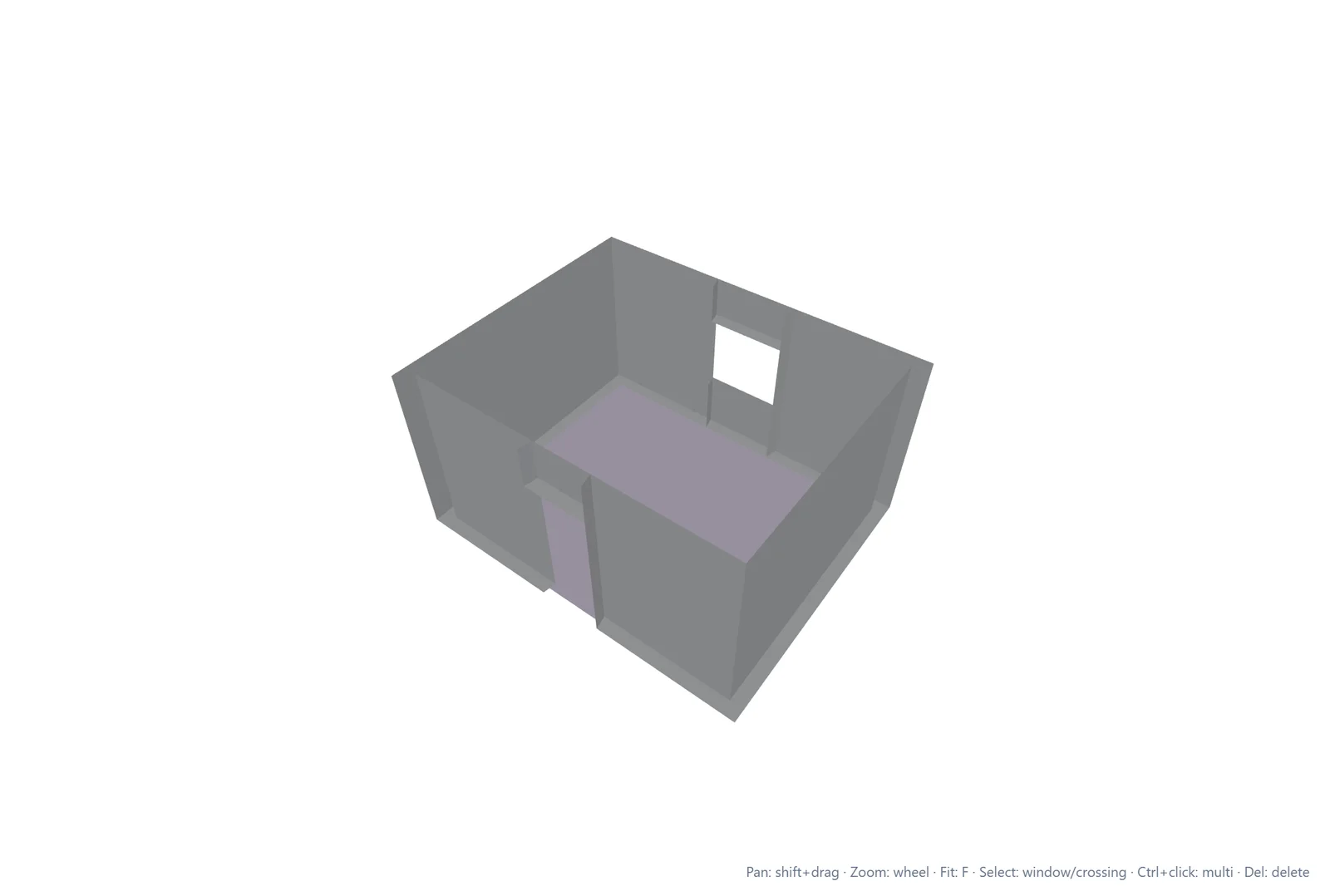

תצוגת ה-3D

לחצו על כפתור 3D בסרגל הגישה המהירה, או בתצוגה > ניווט. התוכנית נבנית מחדש בשלושה ממדים מנתוני האובייקטים: הקירות מתרוממים לגובה האמיתי שלהם, ודלתות וחלונות חותכים את הפתחים שלהם.

• סיבוב מסלולי: גררו עם העכבר.
• זום: גלגלו את הגלגלת.
• הזזה: החזיקו Shift וגררו.

אותו כפתור, המסומן כעת 2D, מחזיר אתכם לתצוגת התוכנית. הזום והמיקום שלכם ב-2D נשמרים.

מעקב אחר הסמן

שורת המצב בתחתית מציגה את הקואורדינטות החיות של הסמן (X ו-Y בתצוגת התוכנית, בתוספת Z ב-3D). הקואורדינטות מבוטאות ביחידת הפרויקט, מטרים כברירת מחדל.
