יישור אוטומטי של מודל תלת-ממד עם ענן נקודות

כדי להשתמש ביישור אוטומטי, עליך שיהיה לך כבר מודל תלת־ממדי קיים ביישום התלת־ממדי.

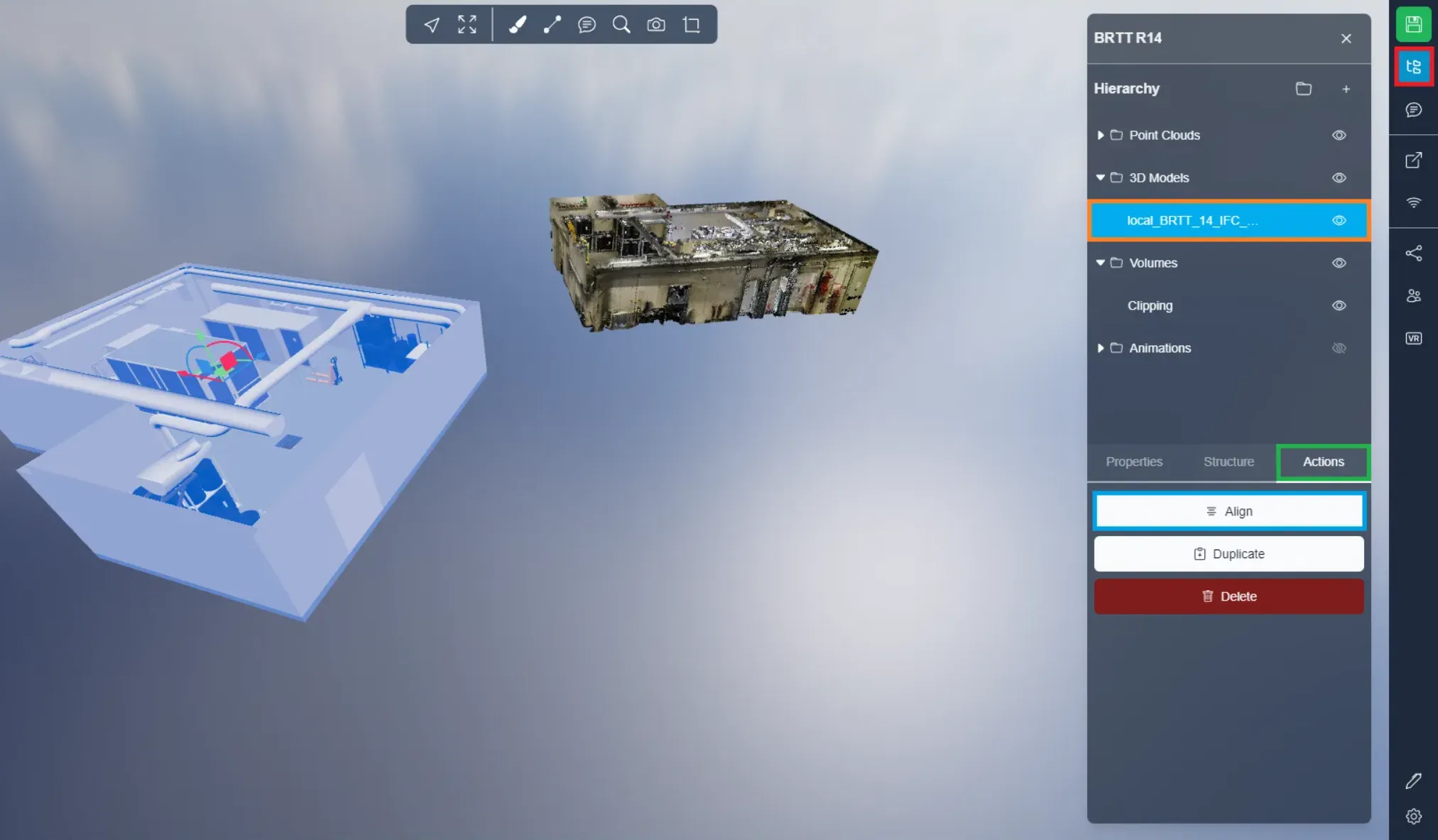

בחר את המודל שלך מתוך תפריט הפרויקט, לאחר מכן פתח את לשונית הפעולות ולחץ על כפתור היישור.

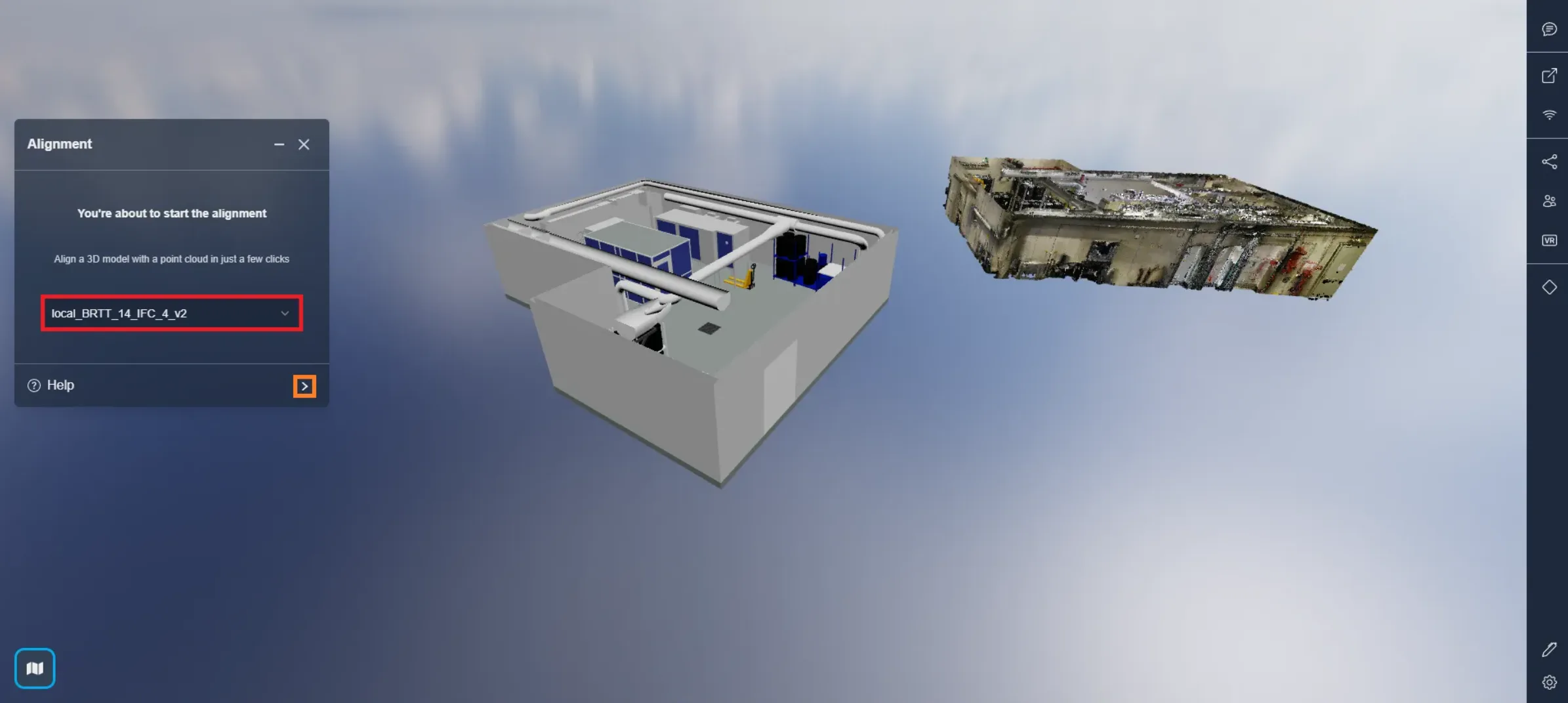

זה יפתח חלון שבו תוכל להחליט ליישר מודל נוסף אם תרצה, כברירת מחדל המבנה שבחרת בתפריט הפרויקט ישמש. לחץ על החץ כדי לעבור לשלב הבא.

ראשית, לחץ על אחד מהאייקונים + כדי להתחיל למקם את הנקודות שלך. תתבקש למקם 3 נקודות במיקומים שקל לזהות אותן על המודל שלך. בשלב הבא תתבקש לבחור את אותם מקומות בגרף הפיזור, ולכן עליהם להיות קלים לזיהוי.

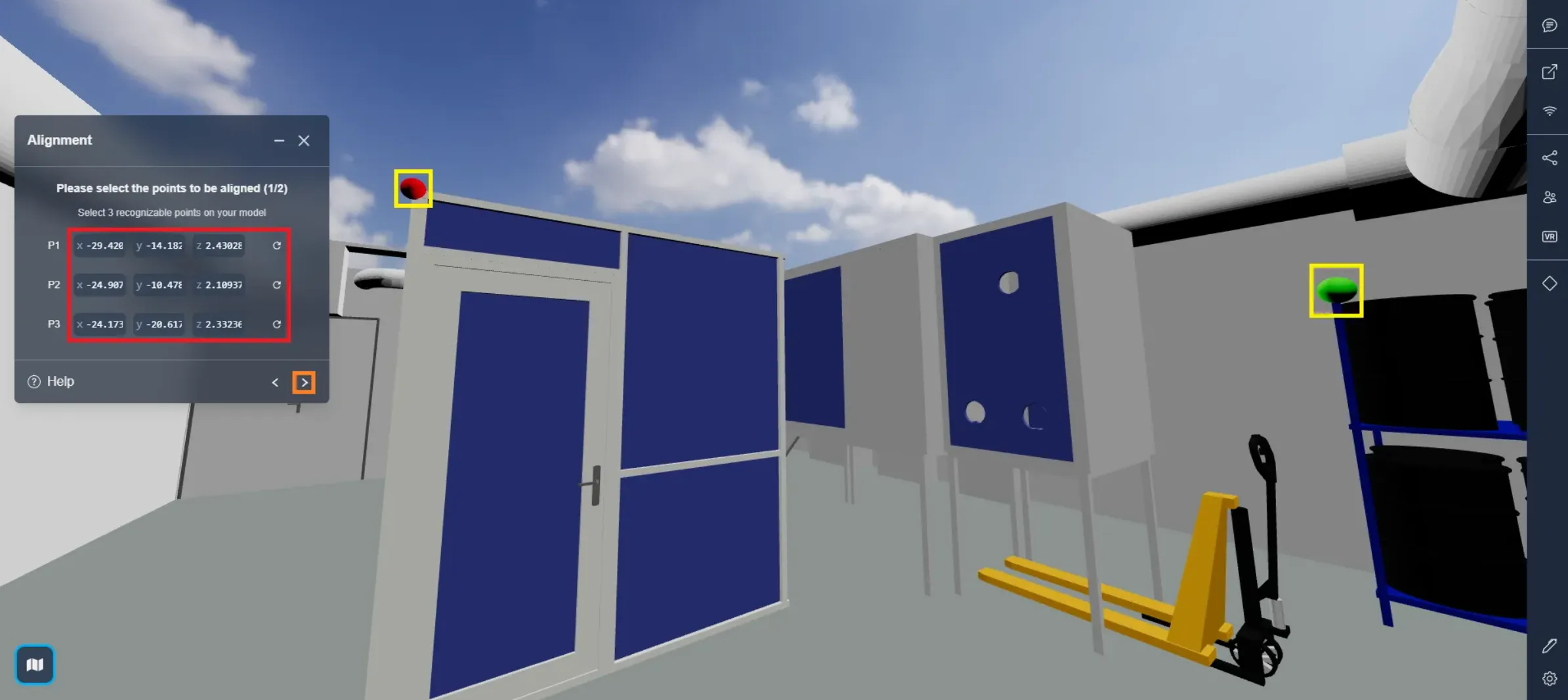

לאחר שהנחת את 3 הנקודות שלך, לחץ על החץ כדי לעבור לשלב הבא. תוכל ללחוץ על אחד מחצי הניסיון מחדש או להשתמש במיקומי X, Y, Z כדי להזיז את הנקודות.

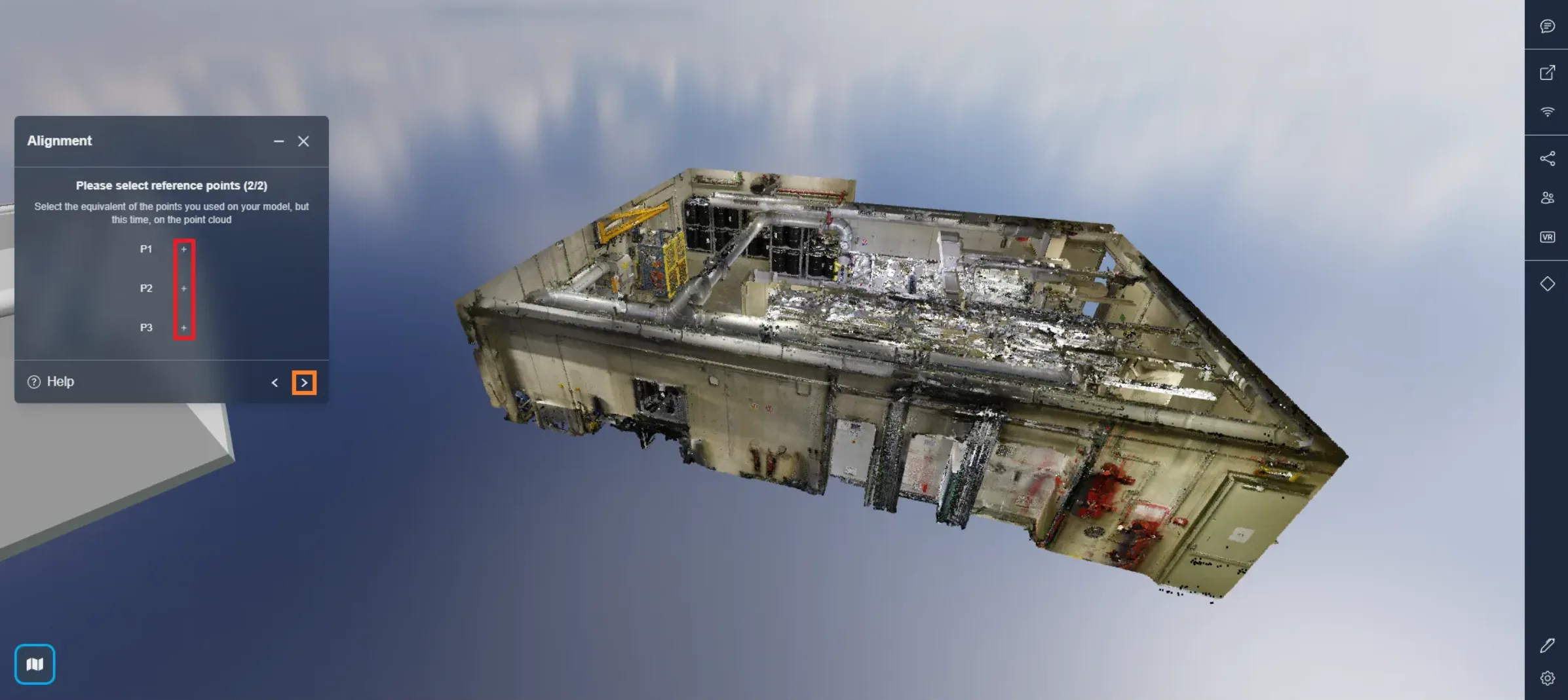

כעת בצע את אותו הדבר על גרף הפיזור, הפעם עם ריבועים.

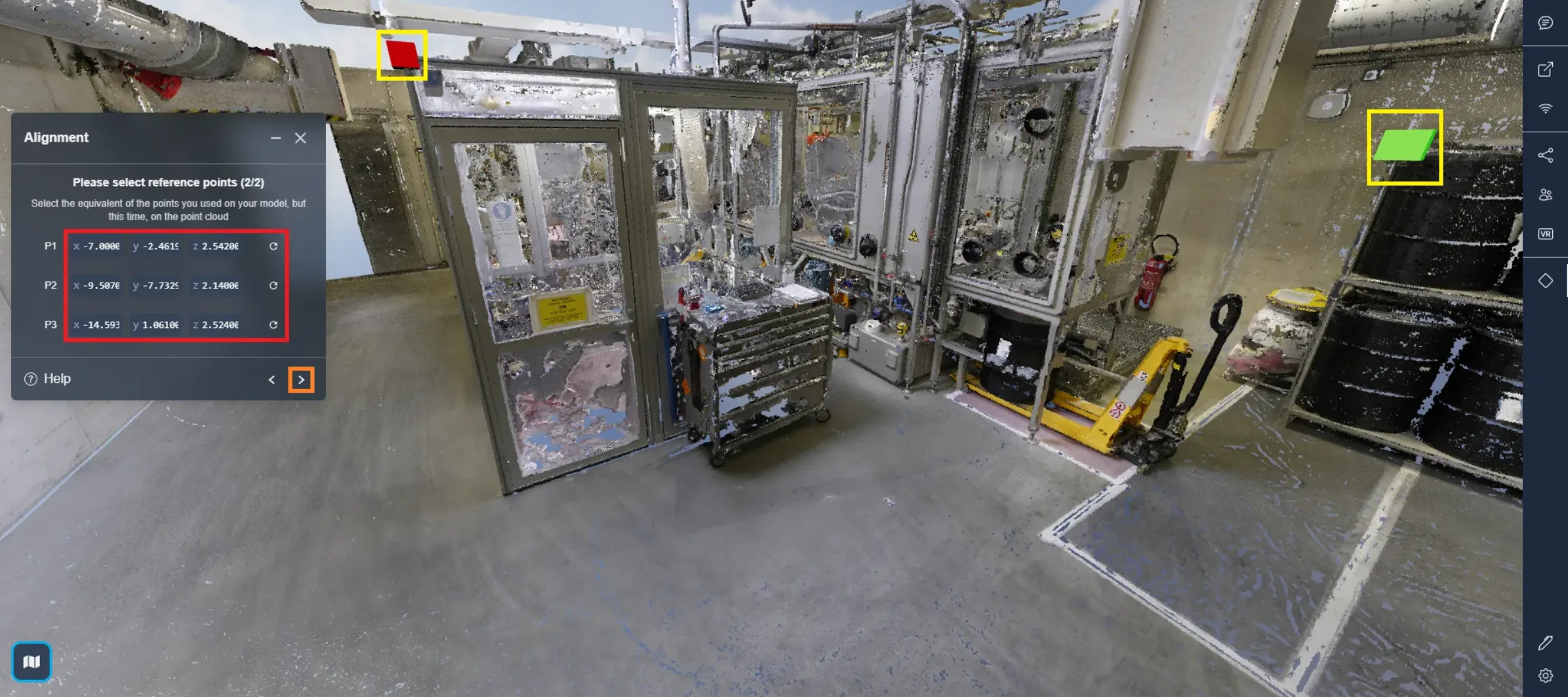

לאחר שמיקמת את 3 הריבועים שלך, לחץ על החץ כדי לעבור לשלב הבא. תוכל ללחוץ על אחד מחצי הניסיון מחדש או להשתמש במיקומי X, Y, Z כדי להזיז את הריבועים.

זכור להניח את הריבועים באותם מקומות כפי שעל התבנית ולהתאים את הצבעים - הנקודה הירוקה על התבנית נמצאת בראש המעמד החבית, ולכן הריבוע הירוק צריך להיות גם בראש מעמד החבית על ענן הנקודות.

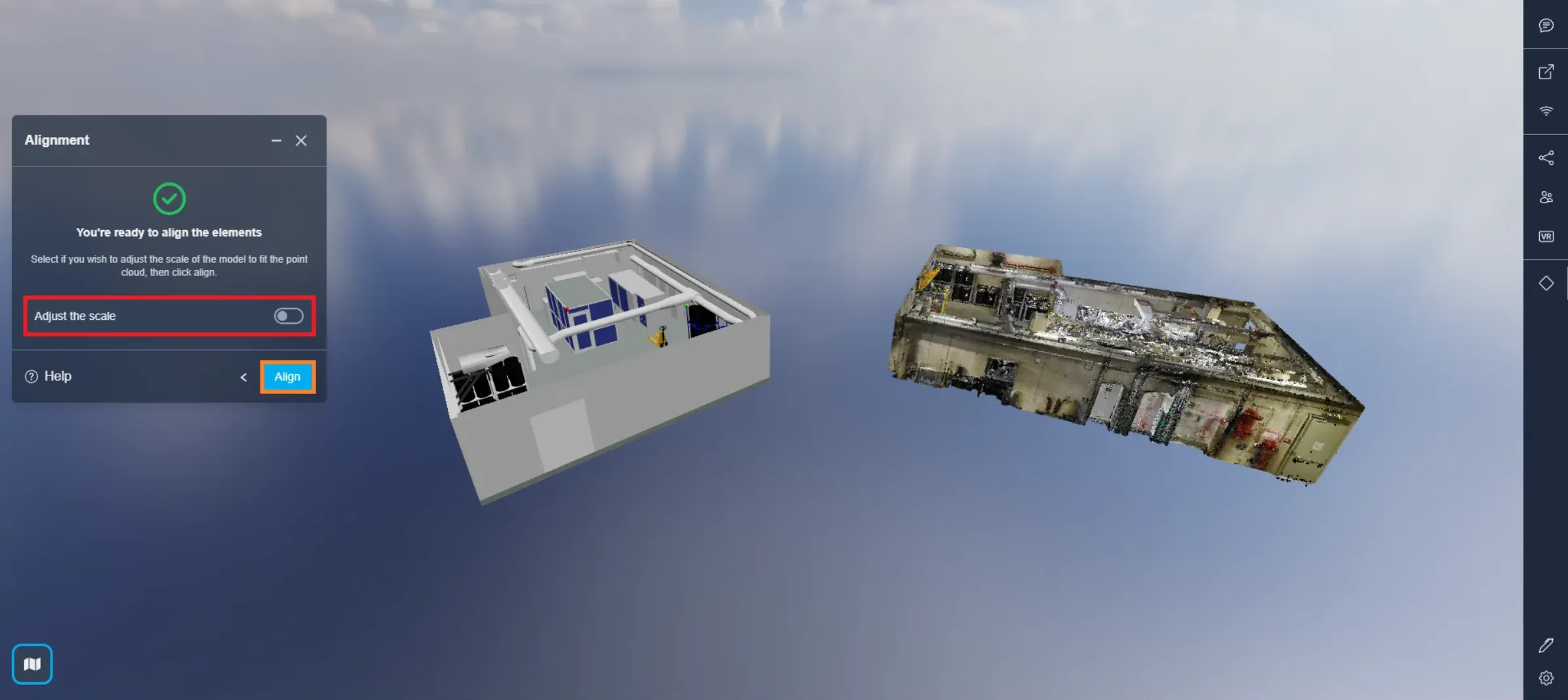

לאחר שהכל מוגדר, לחץ על יישר כדי ליישר את המודל עם ענן הנקודות. תוכל להתאים את הסקלה כדי לוודא שהמודל מתאים בצורה מושלמת לענן הנקודות, אנחנו ממליצים להשתמש באפשרות זו רק אם המודל לא נוצר בסקלה נכונה. אחרת, השאר את זה כברירת מחדל.

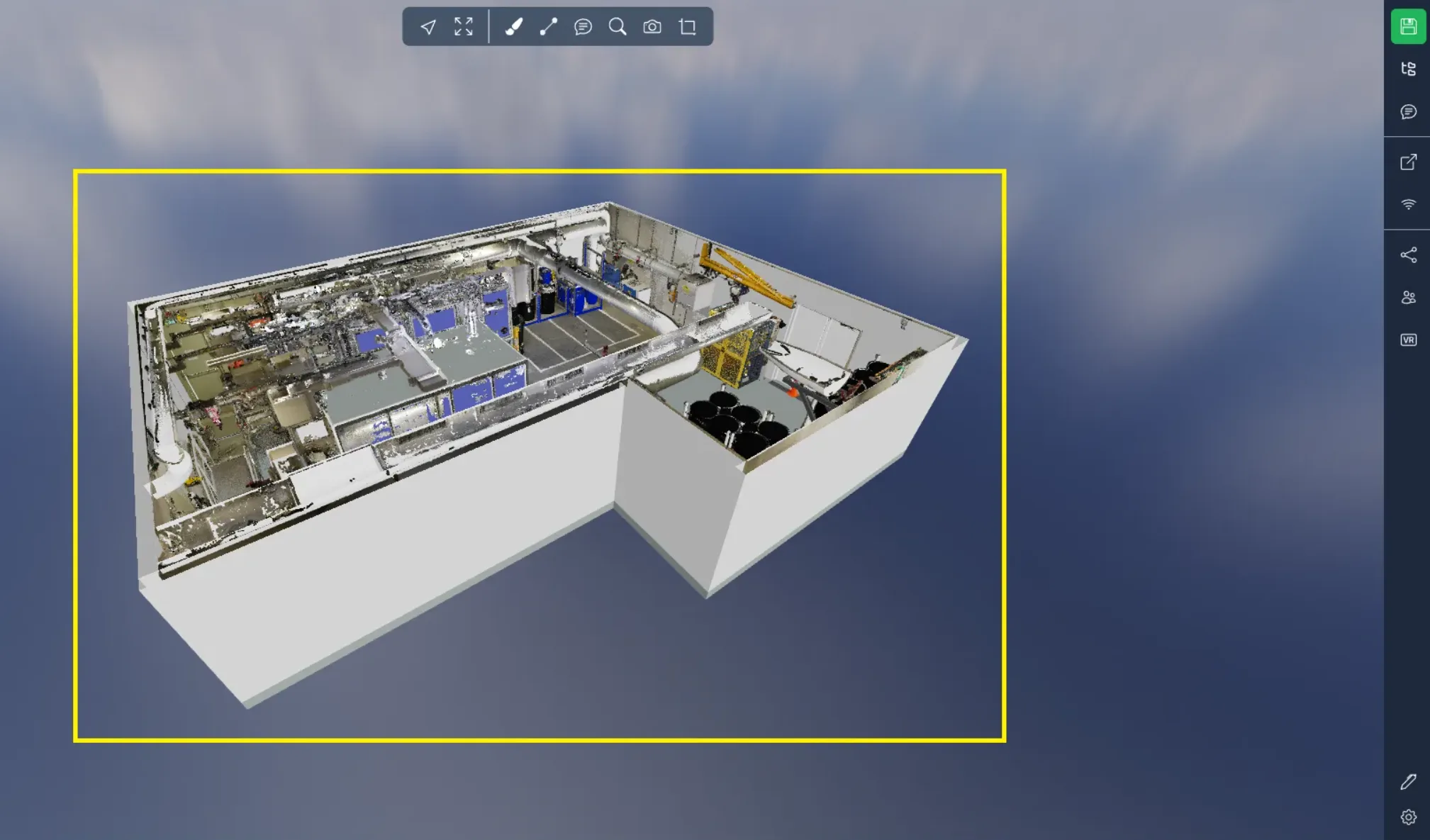

כאן תוכל לראות את התוצאה לאחר יישור המודל עם ענן הנקודות. למרות שהפתרון הזה קיים, אנחנו עדיין ממליצים להשתמש בנתונים עם גאורפרנציה כדי להבטיח התאמה מושלמת ולמנוע שגיאות שיכולות לקרות אם כלי היישור לא משמש בזהירות.

אם נתקלת בבעיות, צוות התמיכה שלנו כאן כדי לעזור. חקר נעים!
