מישור חיתוך

כלי המישור החתך מאפשר לכם להציג חתך של ענן הנקודות כפרוסה, שיכולה להיות אופקית או אנכית. יש לכם שליטה על המיקום והעובי שלה, מה שמעניק לכם את היכולת להתאים את ההדמיה לדרישות שלכם.

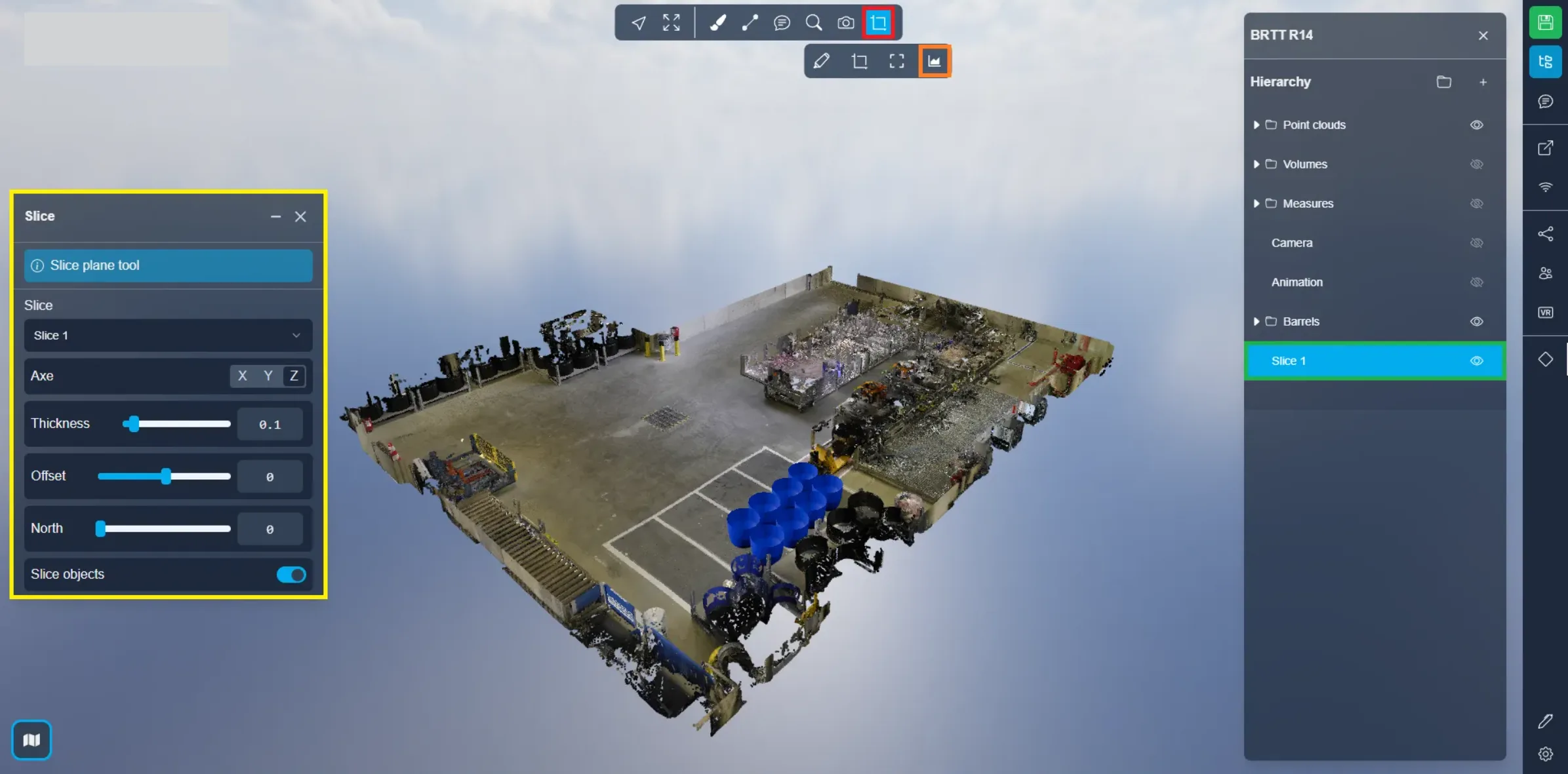

כדי ליצור מישור חיתוך, נווטו לתפריט הקופסה חותכת ובחרו באפשרות האחרונה. לחלופין, ניתן לגשת לפונקציה זו מתפריט הפרויקט לאחר שהפרוסה נוצרה.

נתחיל בבחינת האפקט של שימוש בכל אחד מהצירים.

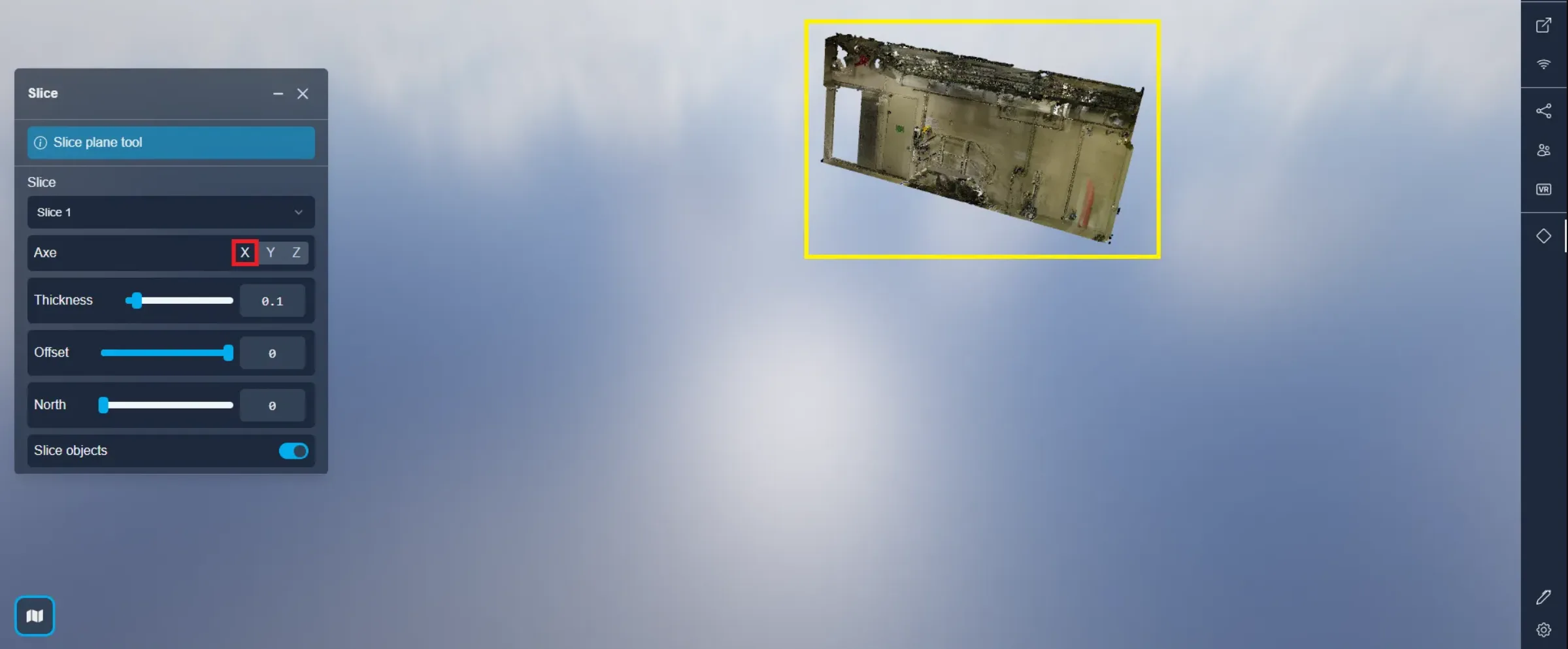

ציר הX יחתוך את הפרויקט בצורה אנכית לאורך הציר מערב/מזרח.

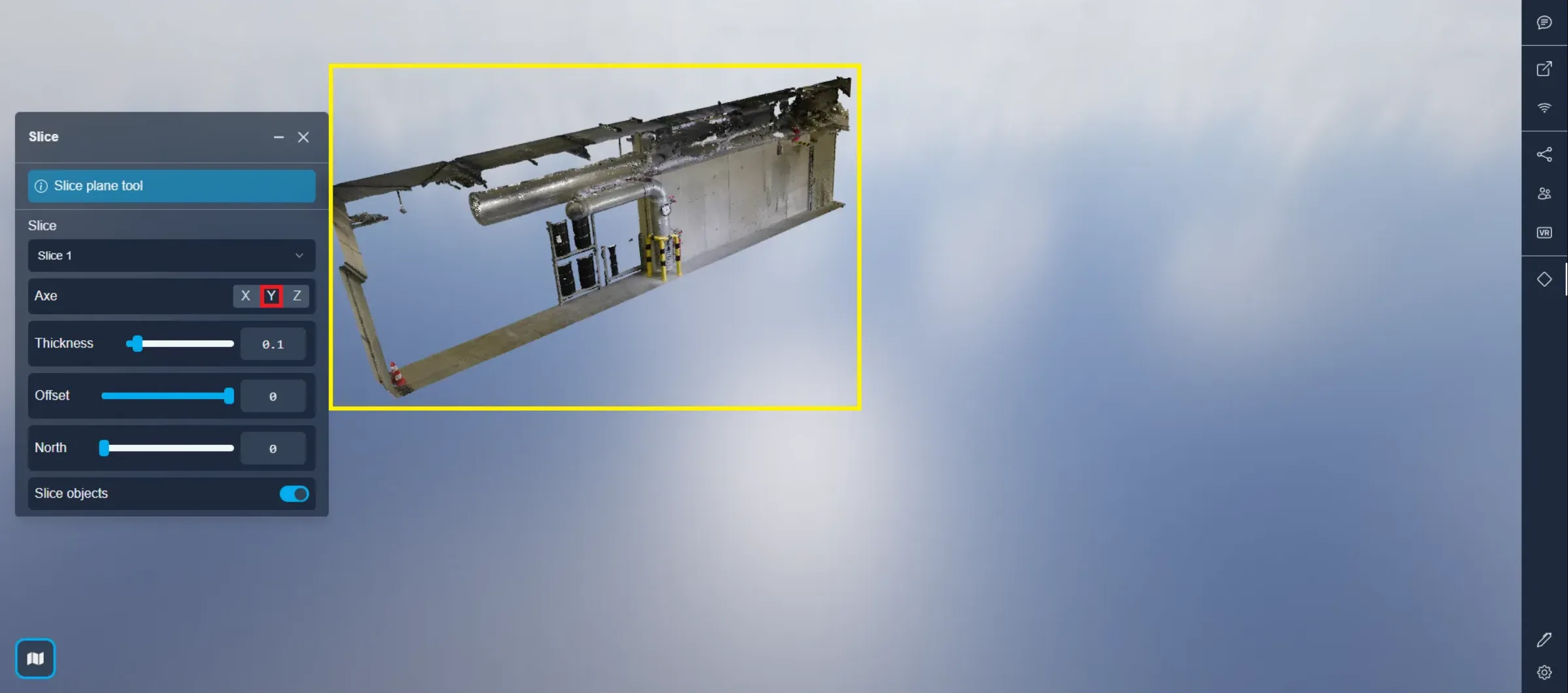

ציר הY יחתוך את הפרויקט בצורה אנכית לאורך הציר צפון/דרום.

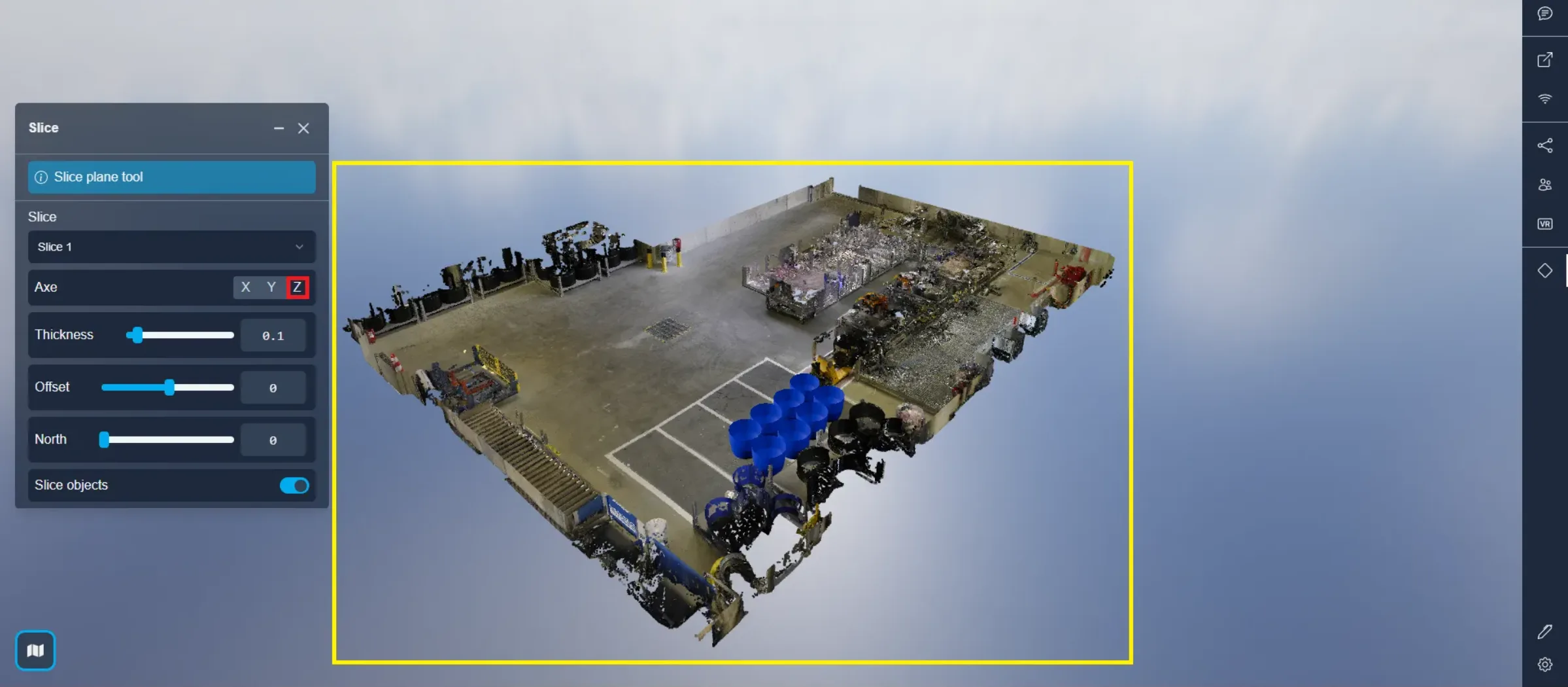

ציר הZ יחתוך את הפרויקט בצורה אופקית.

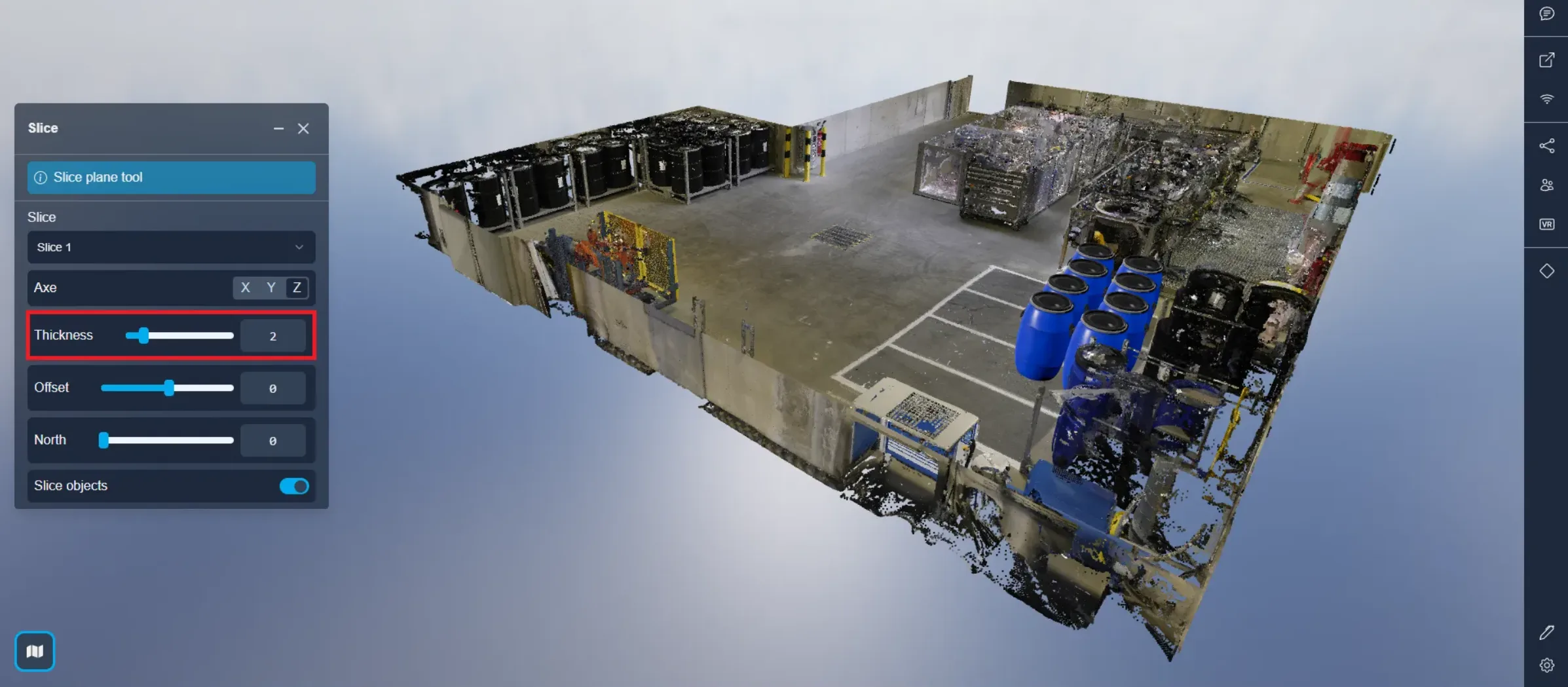

המשטח הראשון מאפשר לכם לבחור את העובי של הפרוסה.

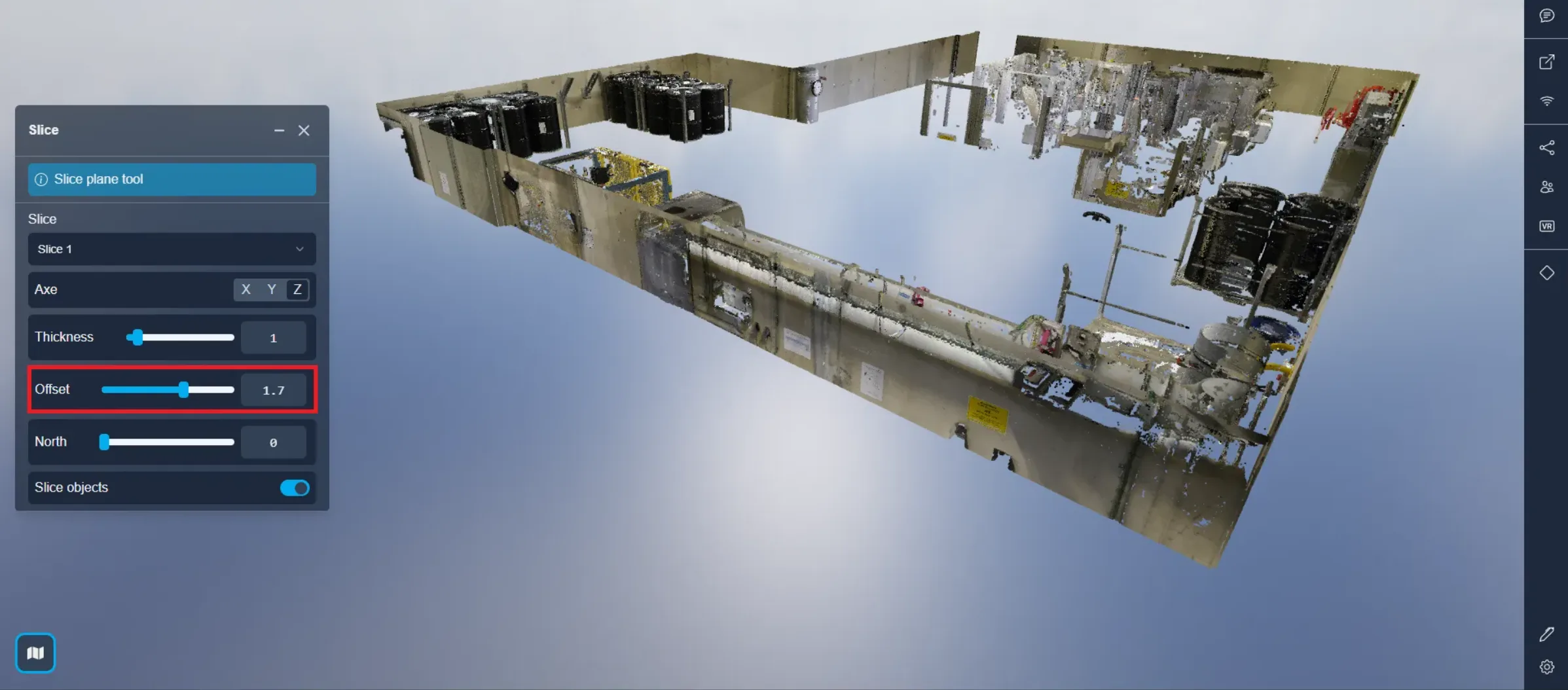

ההיסט מאפשר לכם להתאים את מיקום הפרוסה. בהקשר זה, כאשר ציר ה-Z נבחר, הערך של 0 תואם לרמת הקרקע.

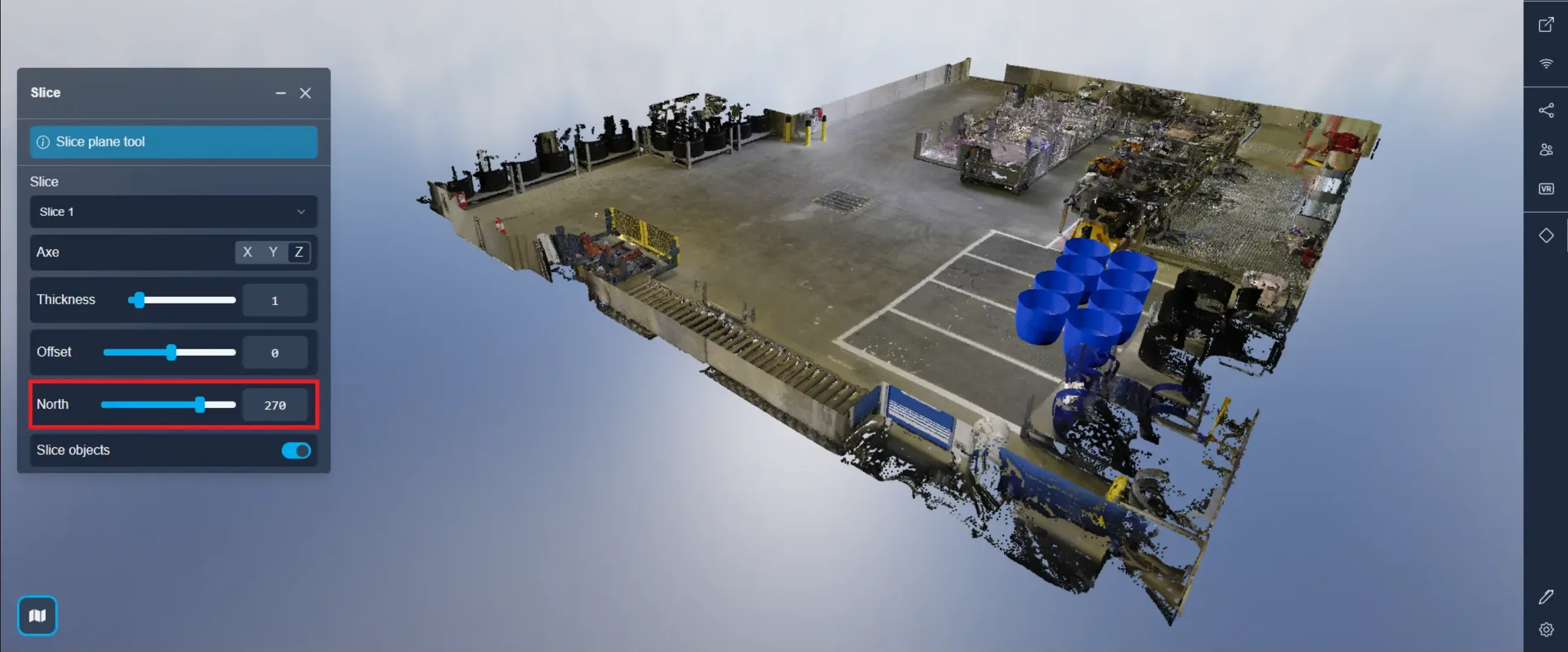

כדי ליישר את ציר ה-X וה-Y עם קווי הבניין, ניתן להתאים את כיוון הצפון של הפרויקט.

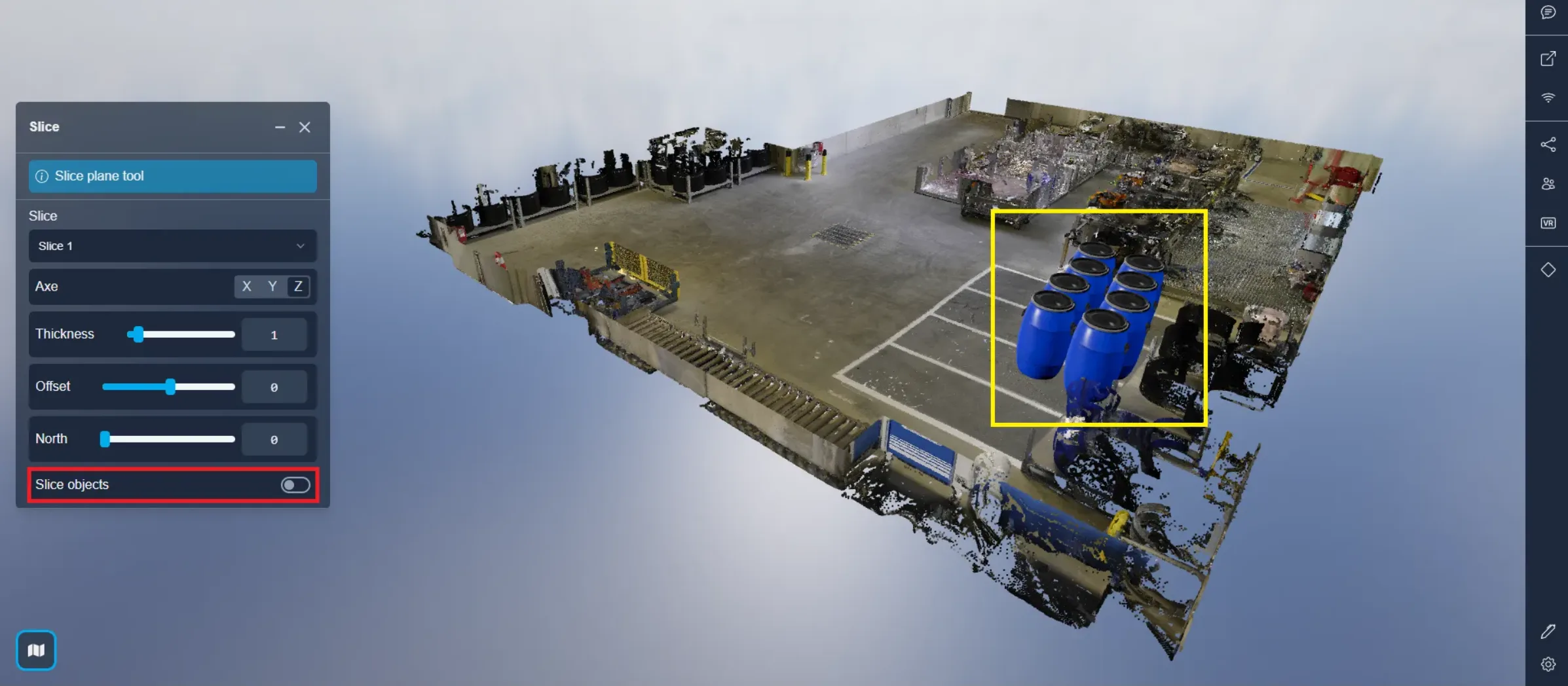

האפשרות האחרונה מאפשרת לכם לבחור אם לכלול אובייקטים תלת-ממדיים ודוד-ממדיים כאשר משתמשים בתוכנית פרוסה, או לפלח בלעדית את ענן הנקודות.

אתם יכולים ליצור פרופילים אנכיים שניתן לייצא באמצעות בחינת מאמר זה.
