כלי מדידה

באפליקציה התלת-ממדית תמצא כלי מדידה רבים. כדי להתחיל, פתח את תפריט המדידות בחלק העליון של המסך.

כדי למקם נקודת מדידה, לחץ לחיצה שמאלית בכל מקום על משאב, ולחץ לחיצה ימנית כדי לסיים את המדידה. לחיצה על מקש SPACE תשבית את הלחיצה השמאלית והימנית, כך שתוכל לנוע כרגיל מבלי להשפיע על המדידות. לאחר שביצעת מדידה, תוכל להזיז נקודה על ידי לחיצה עליה וגרירתה.

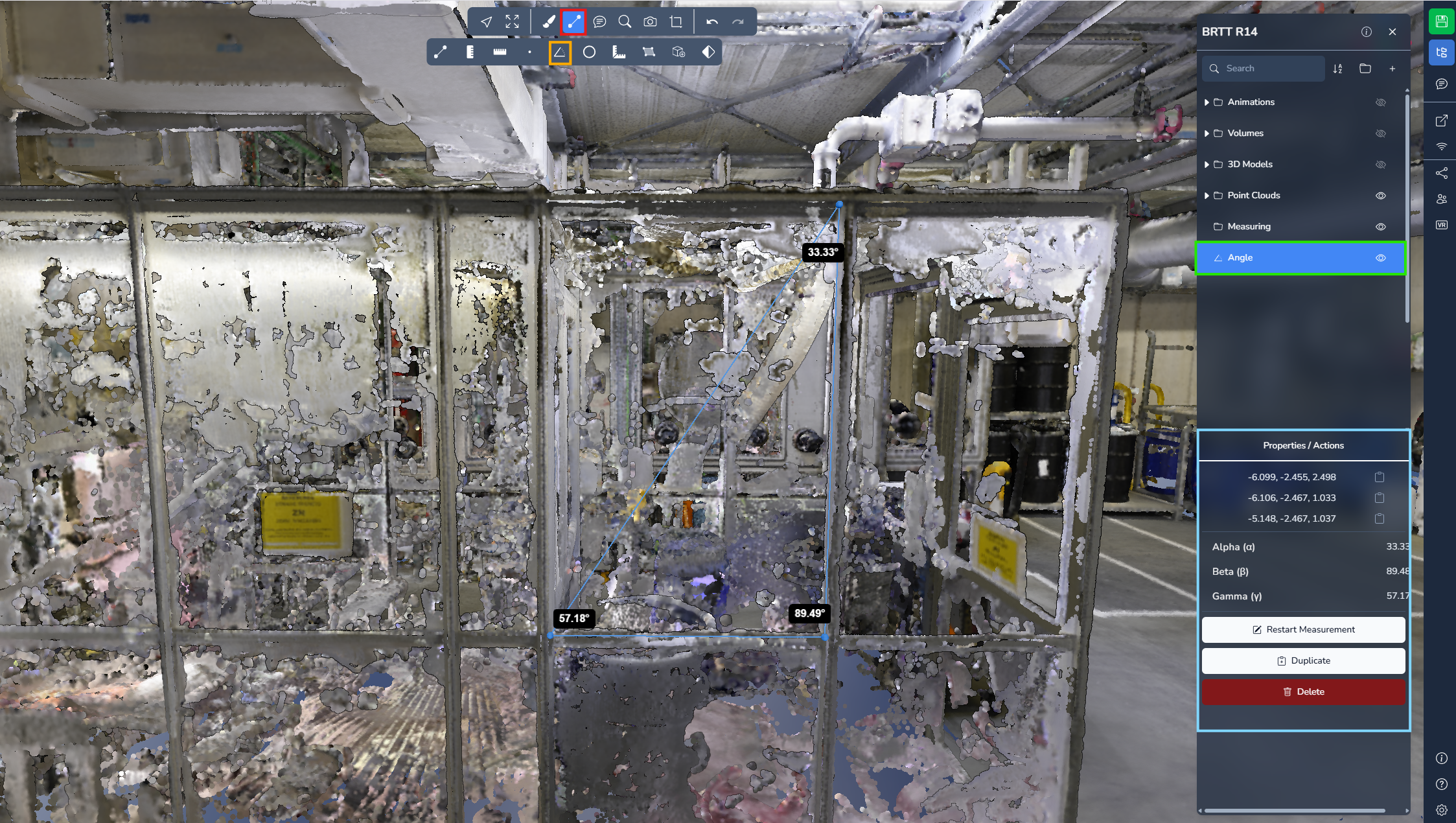

זווית

מדידת זווית מאפשרת ליצור משולש באמצעות שלוש נקודות. המערכת מחשבת ומציגה את ערך הזווית בכל נקודה.

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

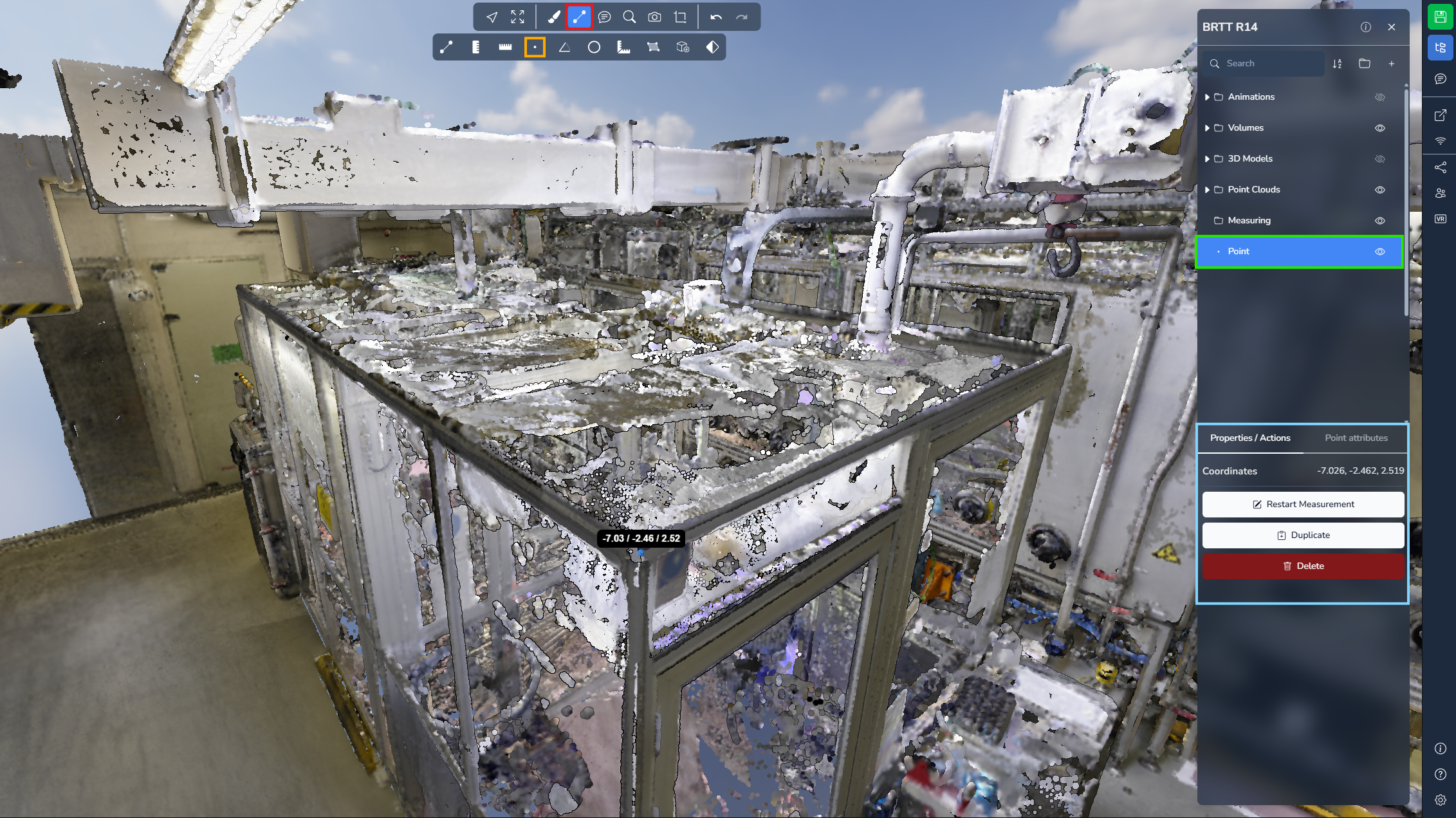

נקודה

מדידת נקודה מאפשרת למקם נקודה בודדת בסצנה ולהשיג את הקואורדינטות המדויקות שלה. כלי זה שימושי במיוחד בפרויקטים מעוגנים גאוגרפית, שבהם נדרש מידע מדויק על המיקום.

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

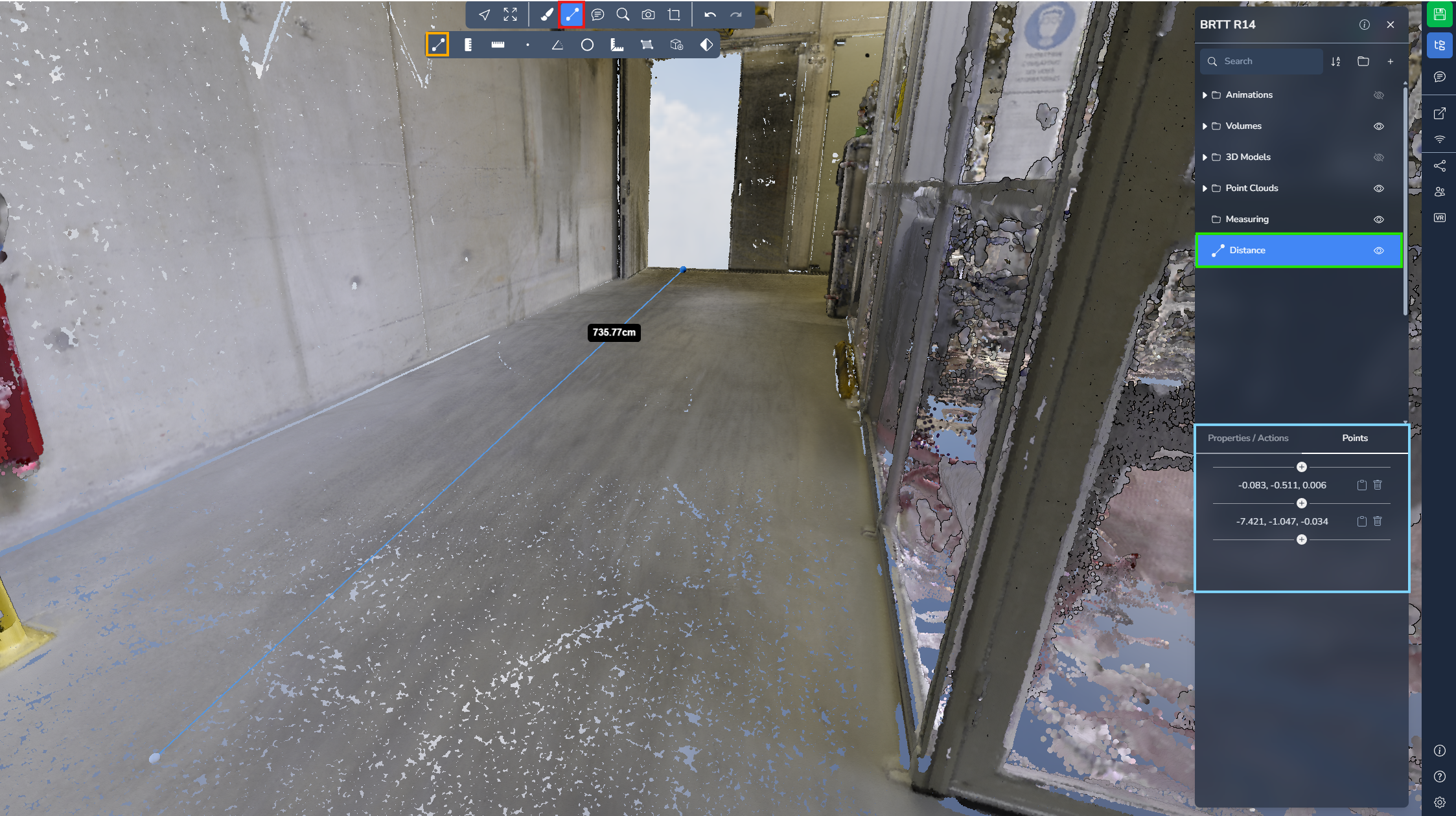

מרחק

מדידת מרחק מאפשרת להציב מספר נקודות למדידת מרחקים לאורך מסלול. הכלי מציג את המרחק בין כל מקטע וכן את המרחק הכולל בין הנקודה הראשונה והנקודה האחרונה.

מידע

אל תשכח ללחוץ לחיצה ימנית כדי להפסיק להוסיף נקודות!

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

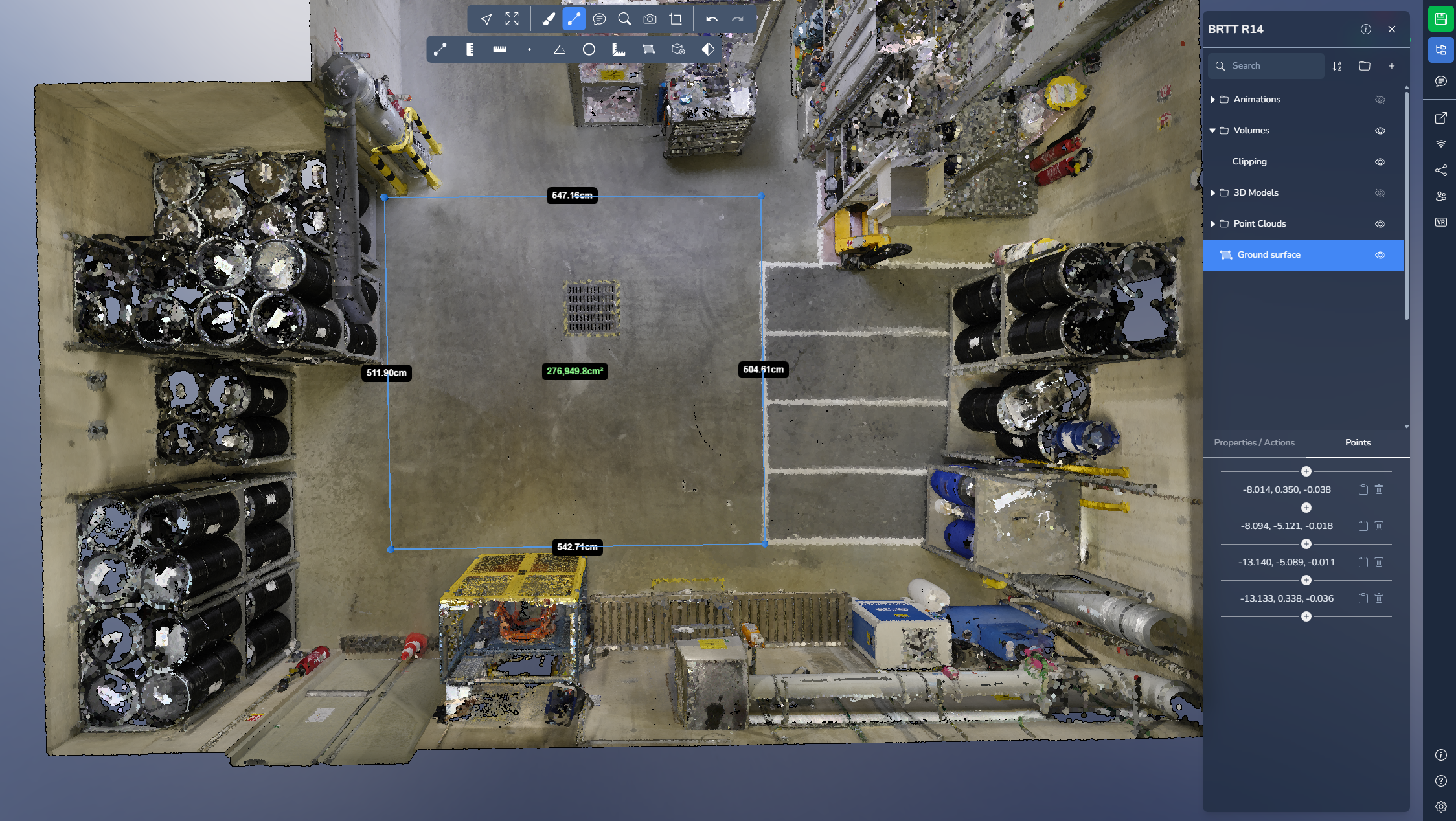

מרחק על הקרקע

מדידת מרחק על הקרקע מאפשרת להציב מספר נקודות ולחשב רק את המרחק האופקי ביניהן. בשונה מכלי המרחק הסטנדרטי, מדידה זו מתעלמת מציר Z, מה שהופך אותה לאידיאלית למדידת מרחקים המוקרנים על הקרקע.

מידע

אל תשכח ללחוץ לחיצה ימנית כדי להפסיק להוסיף נקודות!

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

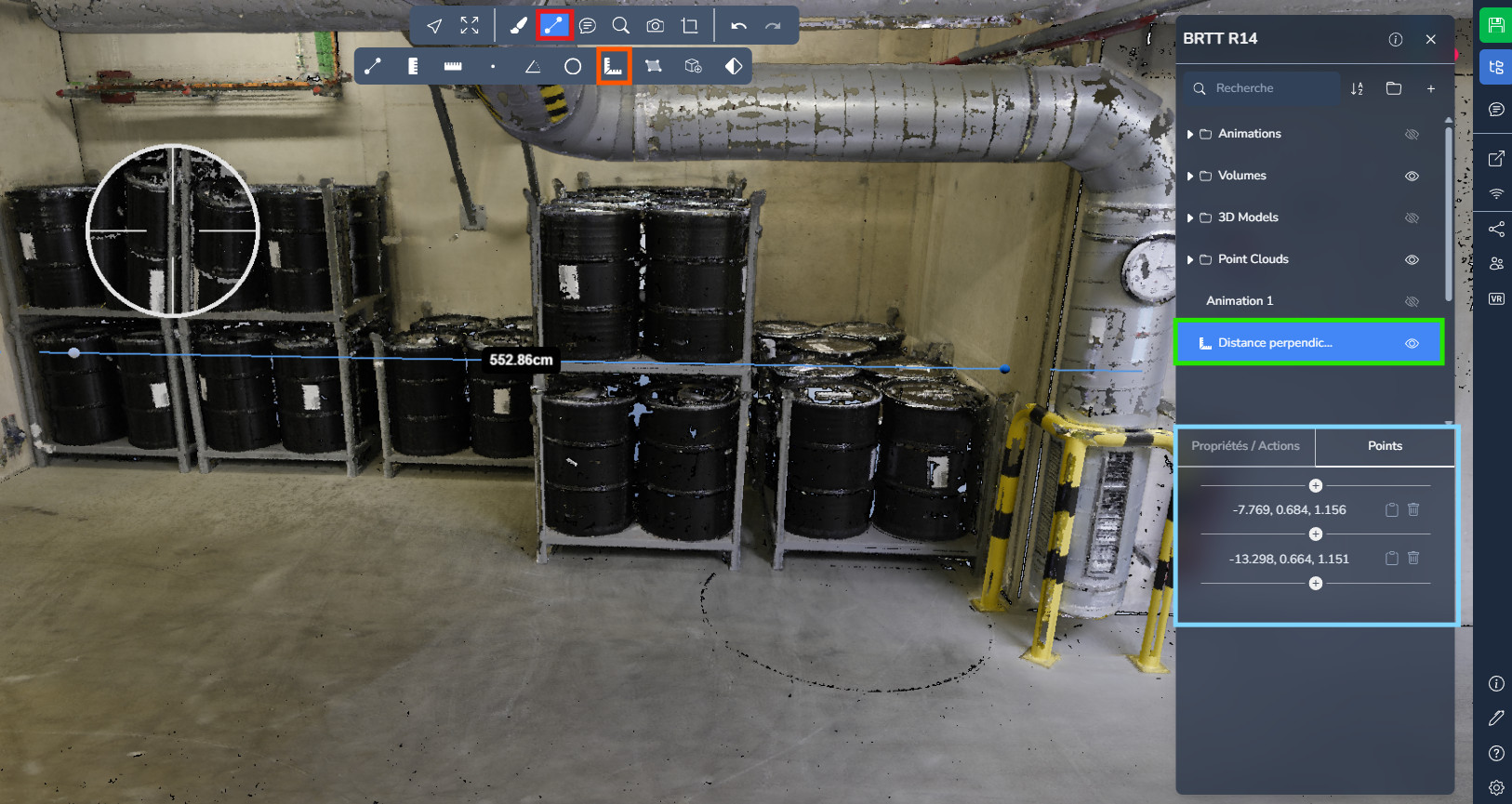

מרחק מאונך

מדידת מרחק מאונך מאפשרת למדוד את המרחק הקצר ביותר בין נקודה לבין קו. לאחר הגדרת קו הייחוס באמצעות שתי נקודות, מציבים נקודה שלישית לחישוב המרחק המאונך בינה לבין הקו.

כלי זה מועיל במיוחד לבדיקת מרווחים, לבדיקות יישור או למדידת מרחקים מאובייקט לציר או למשטח ייחוס.

פתח את תפריט הפרויקט ובחר בהמדידה שלך כדי לגשת למידע נוסף ואפשרויות.

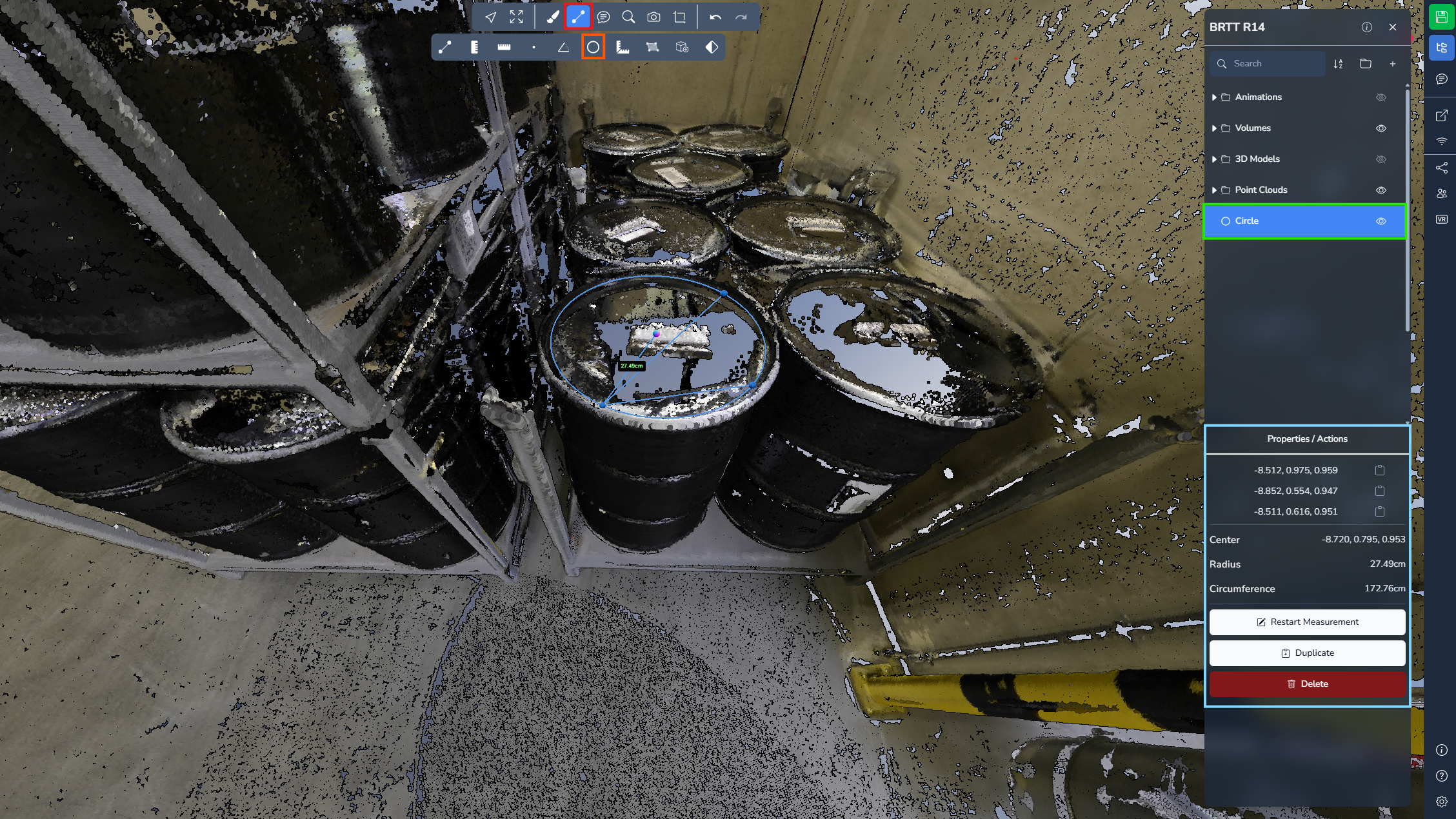

מעגל

מדידת מעגל מאפשרת ליצור מעגל באמצעות שלוש נקודות. לאחר ההגדרה, המערכת מחשבת את הרדיוס, את ההיקף ואת מיקום מרכז המעגל.

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

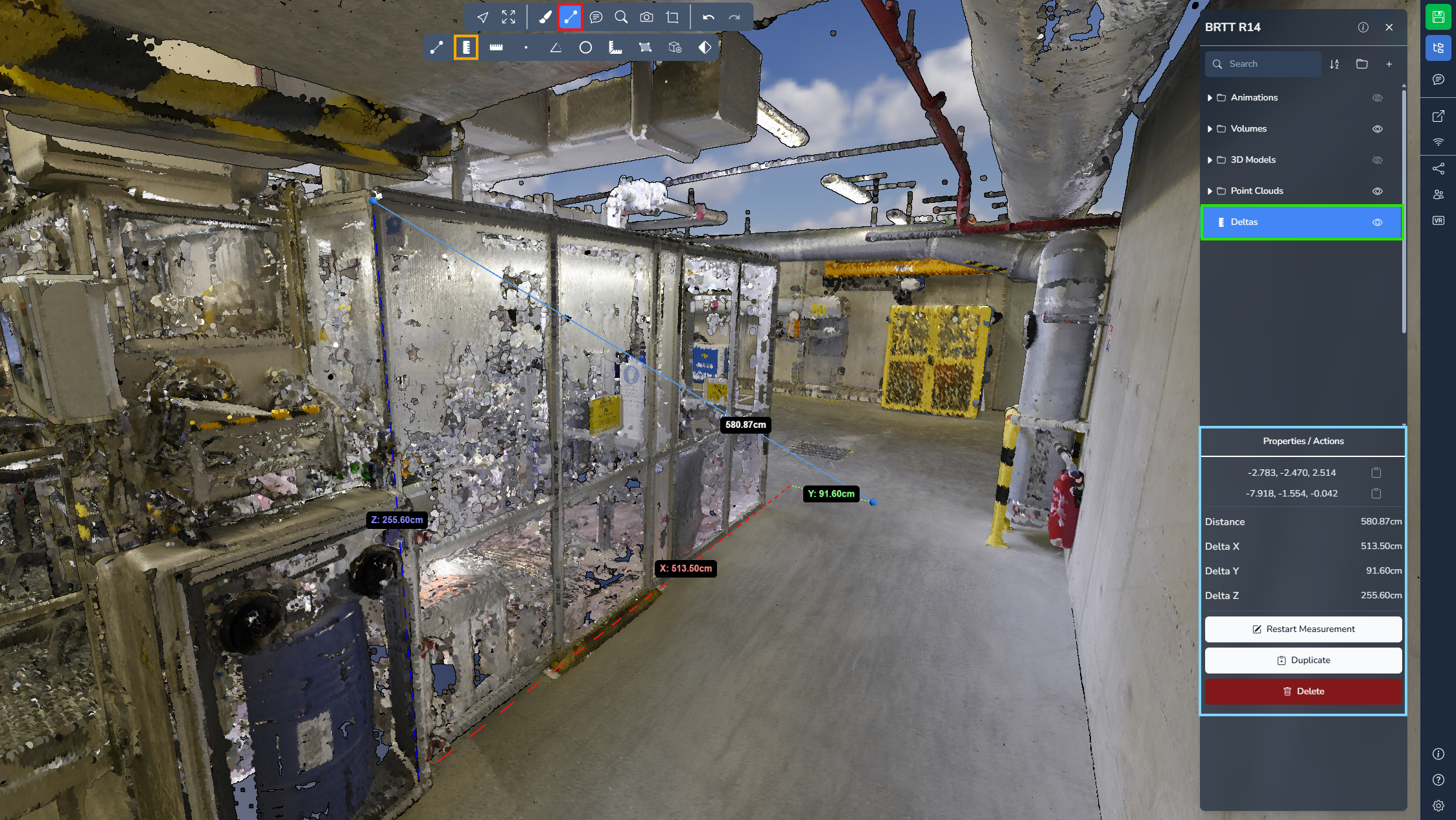

דלטה

מדידת דלטה מאפשרת להציב שתי נקודות ולקבל הן את המרחק הישיר ביניהן והן את הפרשי הצירים.

הכלי מספק:

• ערך X → הפרש לאורך ציר מזרח / מערב

• ערך Y → הפרש לאורך ציר צפון / דרום

• ערך Z → הפרש בגובה בין שתי נקודות

מכיוון שערך Z מייצג את הפרש הגובה, מדידה זו משמשת לעתים קרובות, באופן לא רשמי, למדידת שינויי גובה.

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

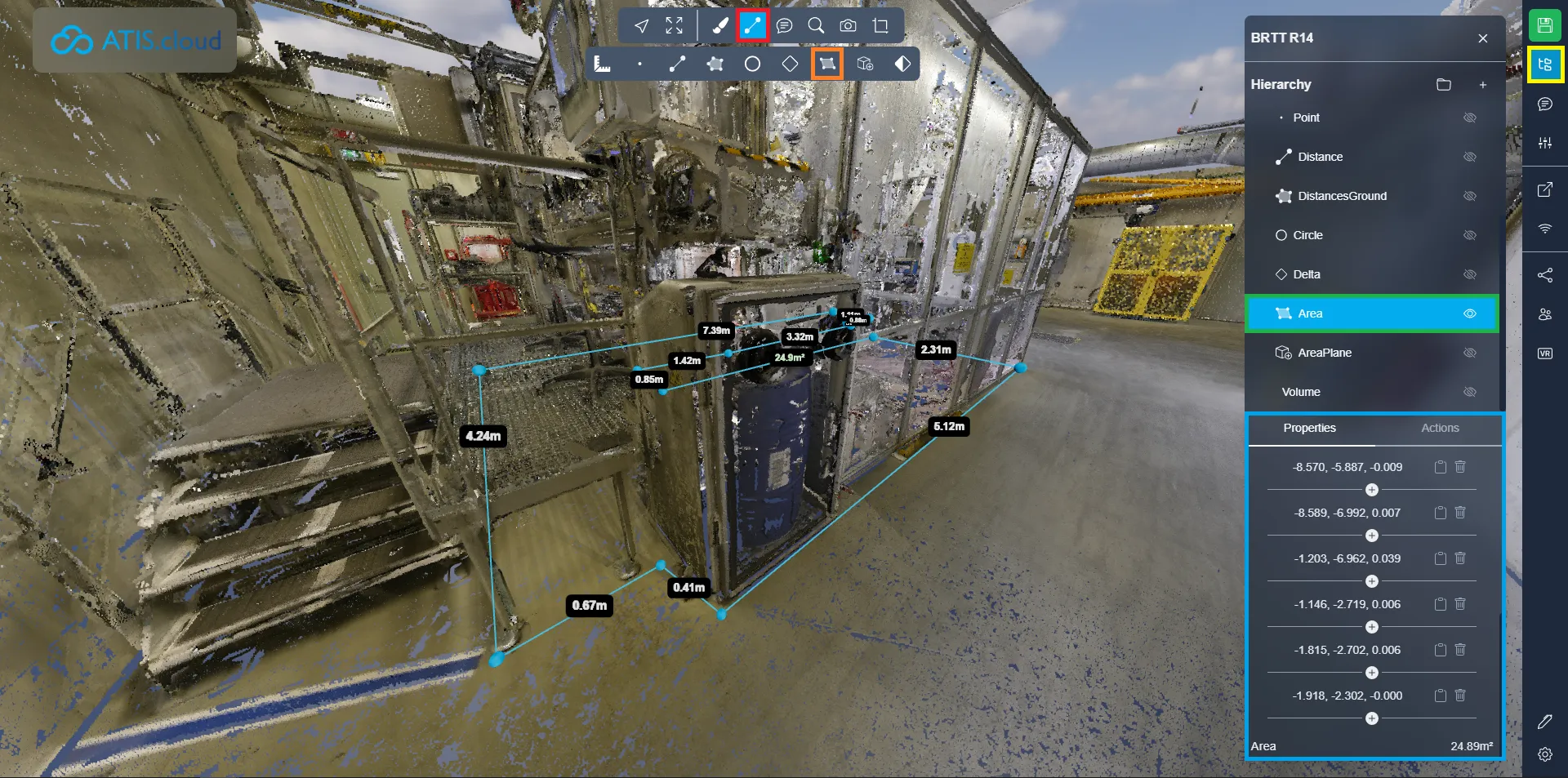

שטח רצפה

מדידת שטח רצפה מאפשרת להגדיר משטח על ידי הצבת מספר נקודות. המערכת מחשבת הן את מרחקי המקטעים והן את השטח האופקי של המצולע שהוגדר.

חישוב השטח מתעלם מציר Z, ומבטיח שטח קרקע מדויק גם אם הנקודות אינן מיושרות באופן מושלם על הרצפה.

מידע

אל תשכח ללחוץ לחיצה ימנית כדי להפסיק להוסיף נקודות!

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

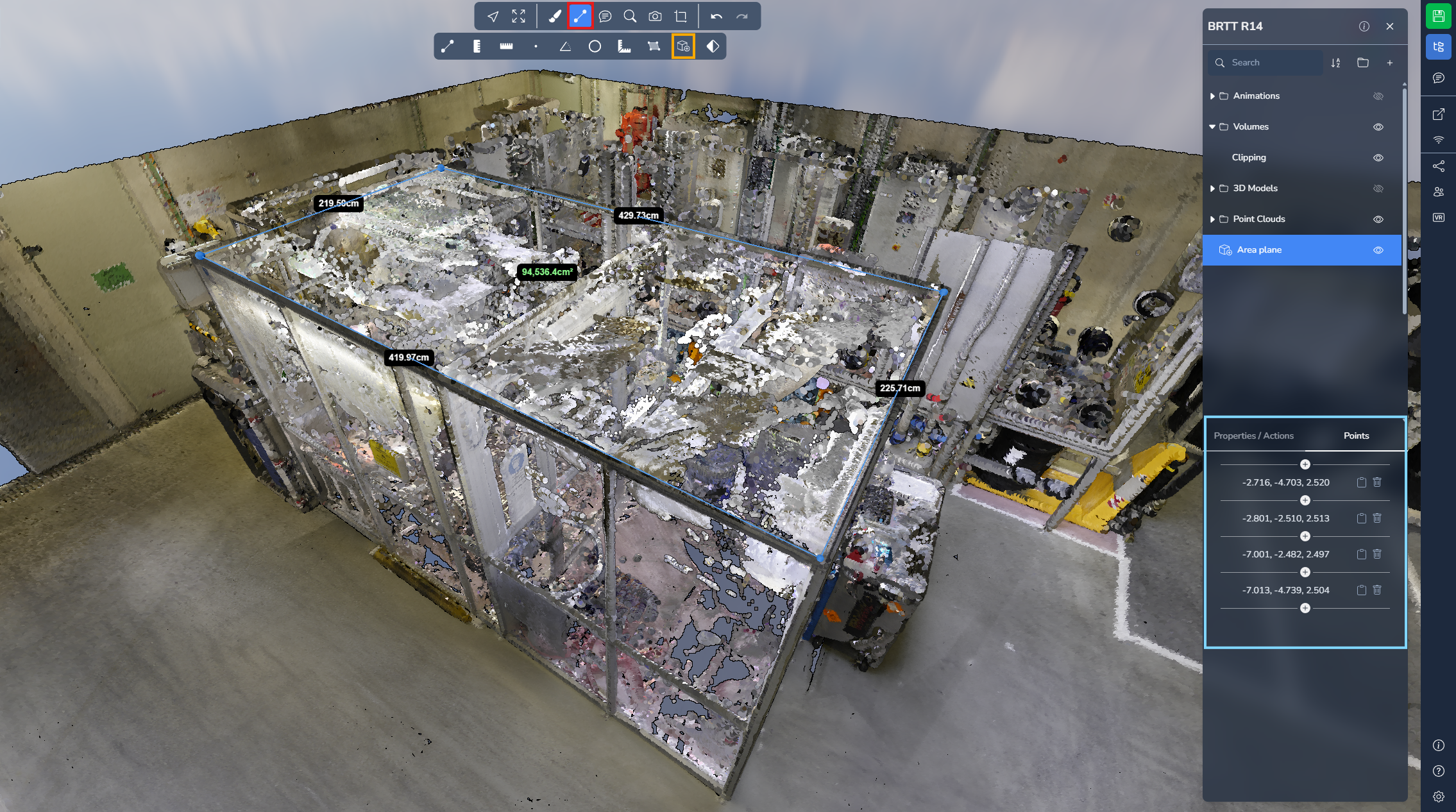

שטח במישור

מדידת שטח במישור מאפשרת להגדיר משטח באמצעות מספר נקודות. בניגוד למדידת שטח רצפה, כלי זה מחשב את שטח המשטח במישור שהוגדר.

שלוש הנקודות הראשונות קובעות את כיוון מישור המדידה, וכל הנקודות הבאות מוקרנות עליו. לאחר שכיוון המישור הוגדר לא ניתן לשנותו, לכן מומלץ למקם את שלוש הנקודות הראשונות בזהירות.

מידע

אל תשכח ללחוץ לחיצה ימנית כדי להפסיק להוסיף נקודות!

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

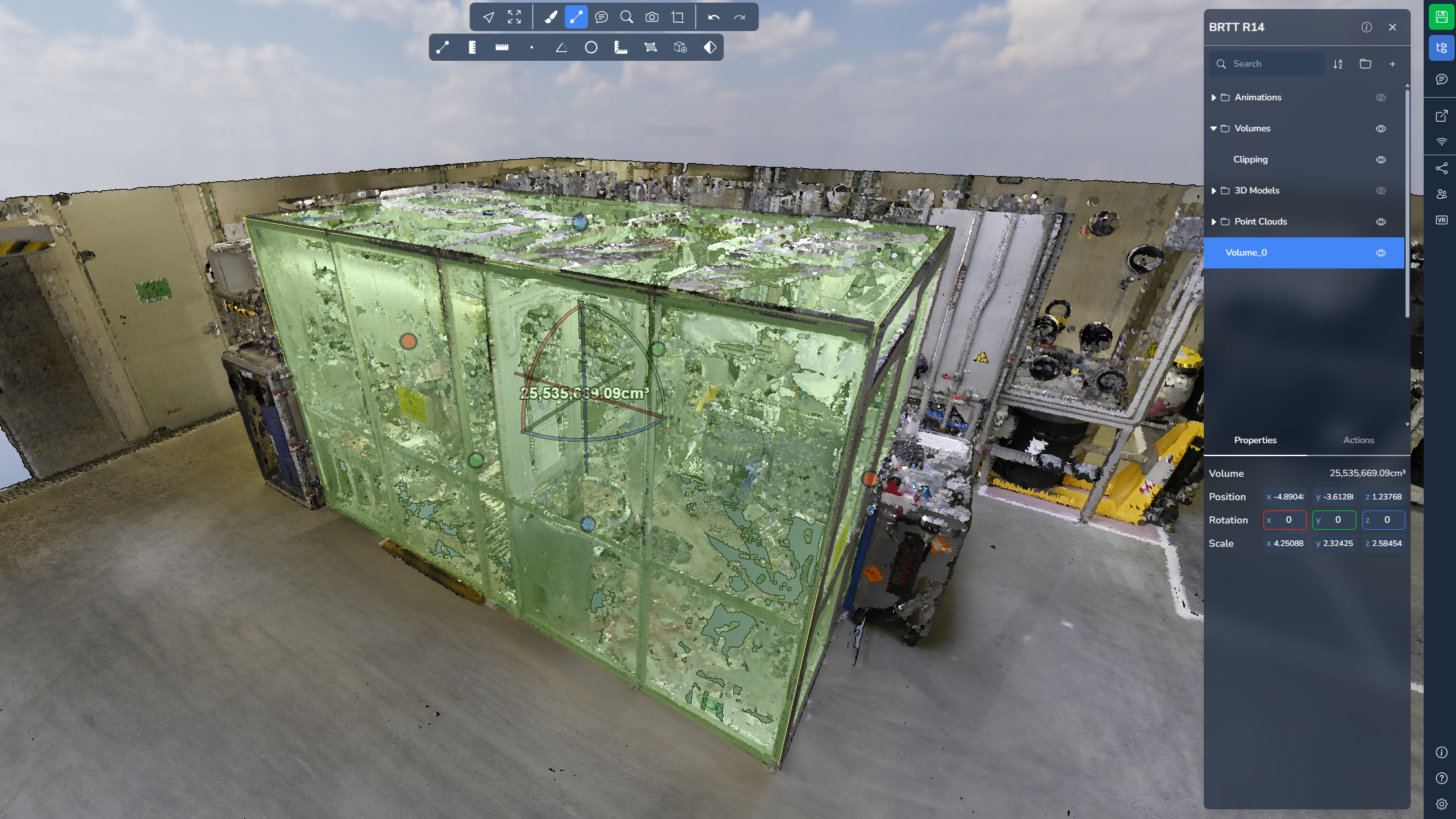

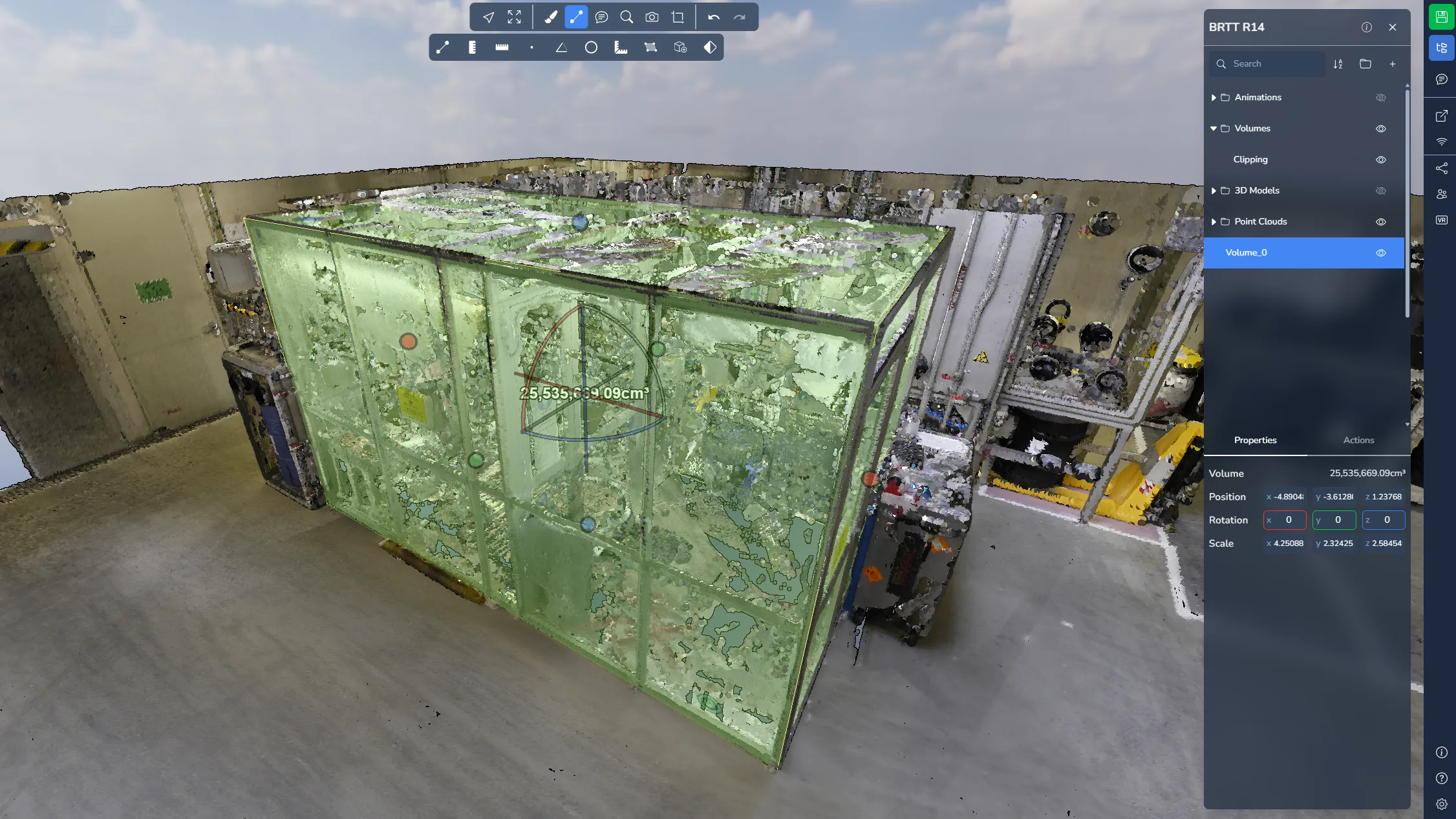

נפח

מדידת נפח מאפשרת להציב תיבה תלת-ממדית בתוך הסצנה. בדומה לתיבת החיתוך, ניתן לשנות את גודל הקובייה ולהזיזה באמצעות הידיות הזמינות.

כלי זה מאפשר להעריך את הנפח הכלוא בתוך התיבה שהוגדרה. ניתן ללמוד עוד על קוביית החיתוך במאמר זה.

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי להציג מידע נוסף ואפשרויות.

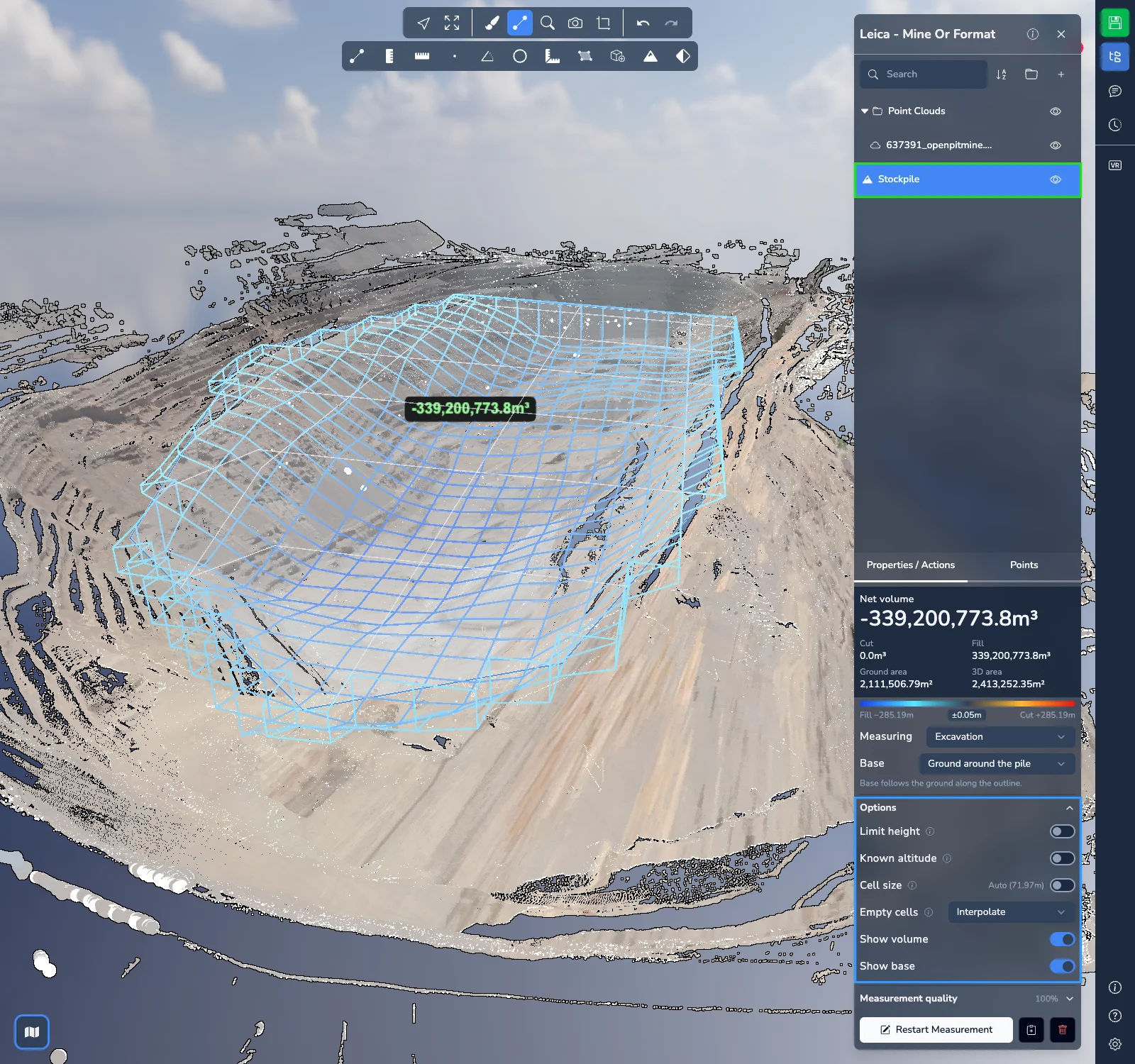

חישוב נפחים

הכלי חישוב נפחים מחשב את הנפח של ערימה או של שקע ישירות מענן הנקודות, למשל ערימת חומר במלאי או חפירה.

לחץ על קו המתאר של האזור על הקרקע, מסביב לערימה או לשקע. הנפח מחושב מהנקודות שבתוך קו המתאר. בסצנה, רשת קווית מציגה את הנפח הנמדד בין הבסיס לנקודות, צבועה לפי גובה: צבעים חמים מעל הבסיס, צבעים כחולים מתחתיו. תאים שמולאו באינטרפולציה מצוירים בקווים מקווקווים. תווית מציגה את הנפח נטו.

מידע

אל תשכח ללחוץ לחיצה ימנית כדי להפסיק להוסיף נקודות!

פתח את תפריט הפרויקט ובחר את המדידה שלך כדי לקרוא את התוצאות ולכוונן אותה במאפיינים שלה:

• נפח נטו בראש הרשימה: נפח חפירה (חומר מעל הבסיס) פחות נפח מילוי (חלל מתחת לבסיס), וכן שטח קרקע ושטח תלת-ממדי של האזור. לכן שקע מציג נפח נטו שלילי.
• סולם הצבעים שמתחת לתוצאות מציג את טווח הגבהים מתחת לבסיס ומעליו. חלקים שנמצאים במרחק של סנטימטרים ספורים מהבסיס מוצגים בצבע ניטרלי; הדבר אינו משנה את הנפחים.
• מה למדוד: בחר ערימה או שקע. ערימה נמדדת מהחלק העליון של הנקודות, ושקע מהחלק התחתון.
• בסיס: המשטח שממנו נמדד הנפח.
  • הקרקע סביב הערימה: הבסיס עוקב אחר הקרקע לאורך קו המתאר. השתמש בו כאשר מרגלות הערימה גלויות במלואן.
  • קרקע שטוחה או בשיפוע אחיד: מישור המותאם לקו המתאר, למשטח בטון או לשיפוע אחיד.
  • ערימה צמודה לקיר או בתא: בסיס שטוח בנקודה הנמוכה ביותר של קו המתאר, לערימה שחלק ממרגלותיה מוסתר. בקרקע משופעת הוא מעריך את הנפח יתר על המידה.

הרחב את אפשרויות כדי לכוונן את החישוב:

• הגבלת גובה שומרת רק את הנקודות שבין גובה תחתון לגובה עליון, למשל ערימה מתחת לגג או מתחת למסוע. הקלד את הגבהים או סמן אותם בסצנה.
• גובה ידוע מודד מבסיס שטוח בגובה שאתה מזין: מלאי בתא שרצפתו מוסתרת, מילוי עד מפלס תכנון או חפירה עד עומק מתוכנן. הוא מחליף את הבחירה בבסיס.
• גודל תא נקבע אוטומטית. הפעל אותו כדי להזין גודל משלך: תאים קטנים יותר נותנים יותר פירוט, אבל החישוב שלהם אורך יותר זמן.
• תאים ריקים קובע מה קורה לתאים שבתוך קו המתאר שאין בהם נקודות. אינטרפולציה, ברירת המחדל, ממלאת חורים ברוחב של עד כ-2 מטר לפי התאים שמסביבם. אזורים שלא נסרקו ורחבים מדי לאינטרפולציה נשארים ריקים ומדווחים מתחת לתוצאות. ניתן לבחור גם השאר ריק, גובה מינימלי, גובה ממוצע, גובה מקסימלי או ערך שהוזן.
• הצג נפח והצג בסיס מציגים או מסתירים את הרשת הקווית ואת הבסיס בסצנה.

הרחב את איכות המדידה כדי לראות איזה חלק מהאזור מכיל נקודות, את גודל התא שבו נעשה שימוש, את שיעור התאים שמולאו ואת שיעור הנפח שמולא, את האזורים שלא מולאו, את התאים המתוקנים (קפיצות בודדות) ואת התאים שהושמטו בהיעדר נקודות. כיסוי נמוך פירושו שבחלק מהאזור אין נקודות, ולכן ייתכן שהנפח מוערך בחסר.

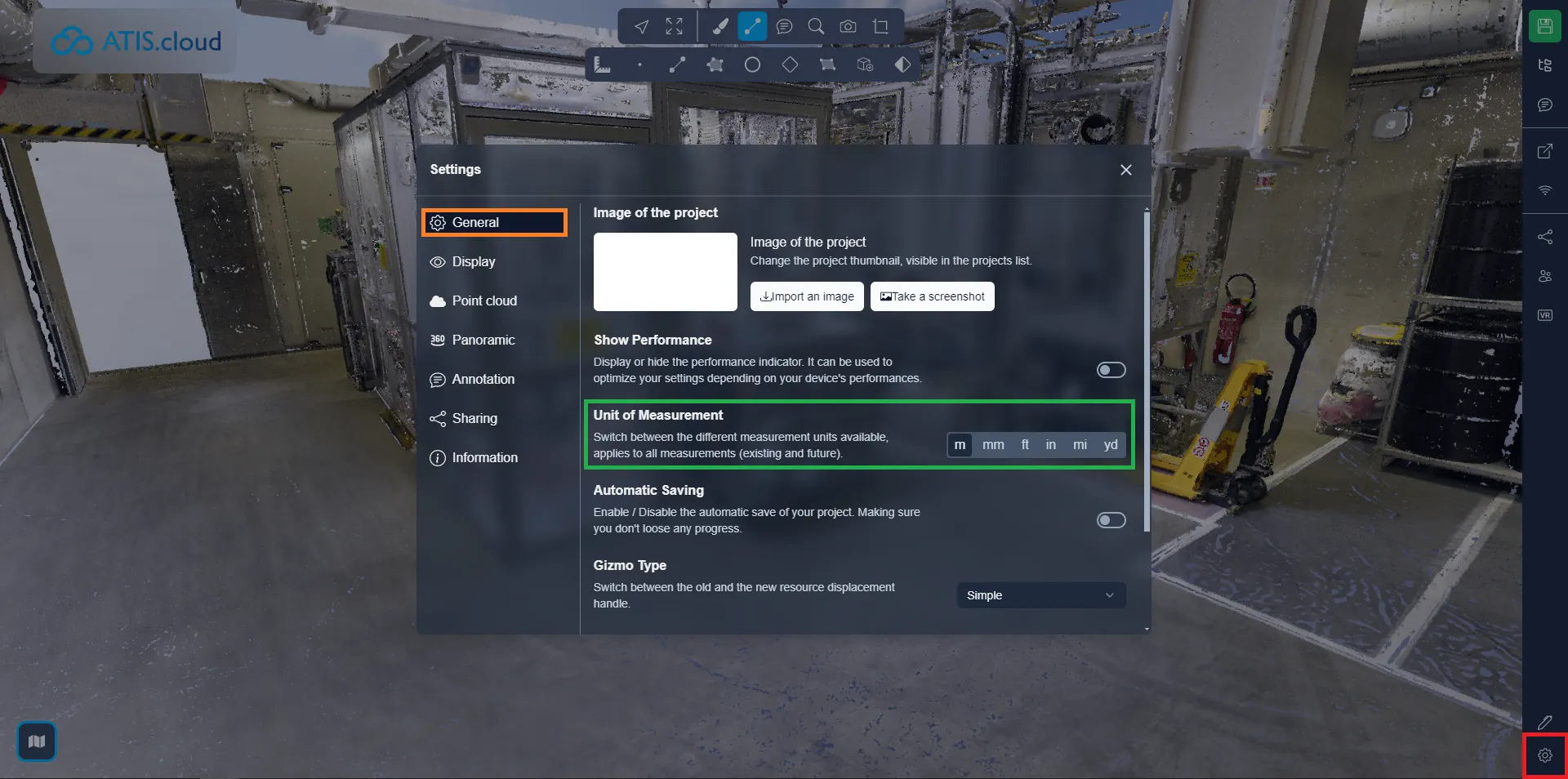

ניתן לשנות את יחידות המדידה. לשם כך, פתח את תפריט ההגדרות ואת הלשונית כללי, ואז בחר את היחידה שבה אתה מעדיף לעבוד. השינוי יעדכן את כל המדידות הקיימות ויחול על כל מדידה חדשה שתיצור.

אם תיתקל בבעיות, צוות התמיכה שלנו כאן כדי לעזור. סיור מהנה!
