Analyse et revue Scan-to-BIM
Scan-to-BIM va un cran plus loin que Scan-to-Plan : l'analyse propose des objets du bâtiment (murs et ouvertures avec leurs données de construction) que vous passez en revue puis exportez sous forme de maquette BIM. L'onglet est disponible avec l'offre Scan-to-BIM.
Lancer une analyse

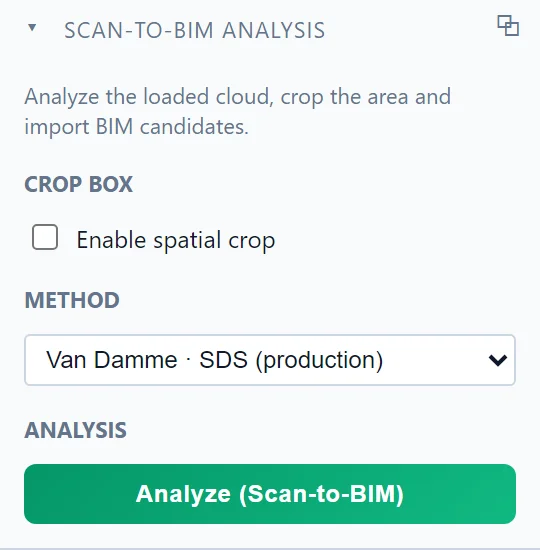

Tout se pilote depuis le panneau Analyse Scan-to-BIM :
- Chargez le nuage de points (voir Charger des nuages de points).
- Facultativement, recadrez la zone à analyser avec Activer le recadrage spatial (voir Recadrage).
- Choisissez la Méthode. La méthode de production est accessible à tout abonnement Scan-to-BIM ; les autres entrées de la liste sont des méthodes à accès restreint, utilisées dans le cadre de missions spécifiques.
- Cliquez sur Analyser (Scan-to-BIM).
Le traitement s'exécute sur la plateforme et peut prendre plusieurs minutes sur un relevé volumineux. Pendant l'analyse, le panneau et les contrôles de recadrage sont verrouillés afin que la zone ne dérive pas en cours de traitement.
Passer les candidats en revue
L'analyse renvoie des candidats accompagnés de leurs preuves, et le groupe Révision est l'endroit où vous arbitrez :
- Revue guidée vous fait parcourir les candidats un par un, étage par étage, de sorte que chaque mur de la maquette finale soit un mur que vous avez accepté.
- Rapport de détection résume ce qui a été trouvé et avec quelle confiance.
- Hypothèses montre les interprétations concurrentes que l'analyse a mises en balance pour un emplacement donné.
Les candidats acceptés deviennent des objets ATIS.cad ordinaires : des murs que vous pouvez modifier comme n'importe quel autre (voir Sélectionner et modifier des objets).
Exporter la maquette
Une fois la maquette revue, Exporter IFC dans le même onglet la transmet à Revit et aux autres logiciels BIM (voir Exporter en IFC).
