Scan-to-Plan

Scan-to-Plan transforme un nuage de points en plan d'étage 2D modifiable. C'est la voie rapide lorsque le livrable est un plan, et non une maquette BIM complète. L'onglet est disponible avec l'offre Scan-to-Plan.

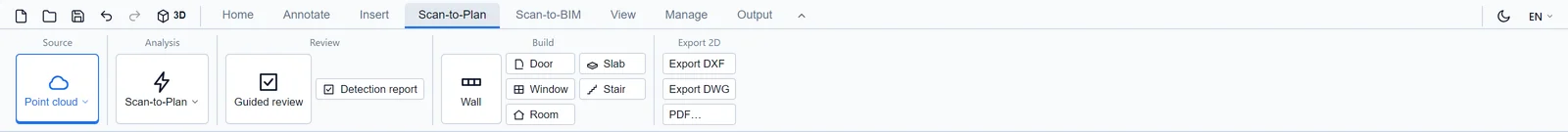

L'onglet se lit comme le flux de travail, de gauche à droite :

1. Source : chargez et gérez le nuage de points (voir Charger des nuages de points). Utilisez le recadrage et la détection des niveaux pour isoler l'étage voulu (voir Recadrage et Détection automatique des niveaux).
2. Analyse : lancez l'analyse Scan-to-Plan sur le nuage chargé. Le traitement s'exécute sur la plateforme ; sa progression est indiquée dans le panneau, et l'éditeur reste utilisable pendant ce temps.
3. Révision : l'analyse renvoie des murs candidats, et non un résultat à prendre ou à laisser. La revue guidée vous les fait parcourir afin que vous acceptiez, ajustiez ou rejetiez chacun d'eux, étage par étage.
4. Construire : toute la panoplie d'outils 2D (Mur, Porte, Fenêtre, Pièce et le reste de l'onglet Début) pour compléter ce que l'analyse n'a pas pu voir.
5. Exporter 2D : transmettez le résultat en PDF, DXF ou DWG (voir Exporter en PDF et Exporter des fichiers DWG et DXF).

Le plan généré est un document de travail : relisez-le et complétez-le avant de l'utiliser à des fins légales ou contractuelles.

Pour toute question ou information complémentaire, veuillez contacter l'équipe technique.
