Recadrage, coupes de travail et accrochage au nuage
Le recadrage (Crop Box)
Un relevé couvre généralement plus de terrain que nécessaire. Le recadrage maintient l'analyse et l'affichage concentrés sur une seule zone.
- Ouvrez le panneau Analyse Scan-to-BIM (depuis l'onglet Scan-to-BIM ou Vue > Palettes).
- Cochez Activer le recadrage spatial.

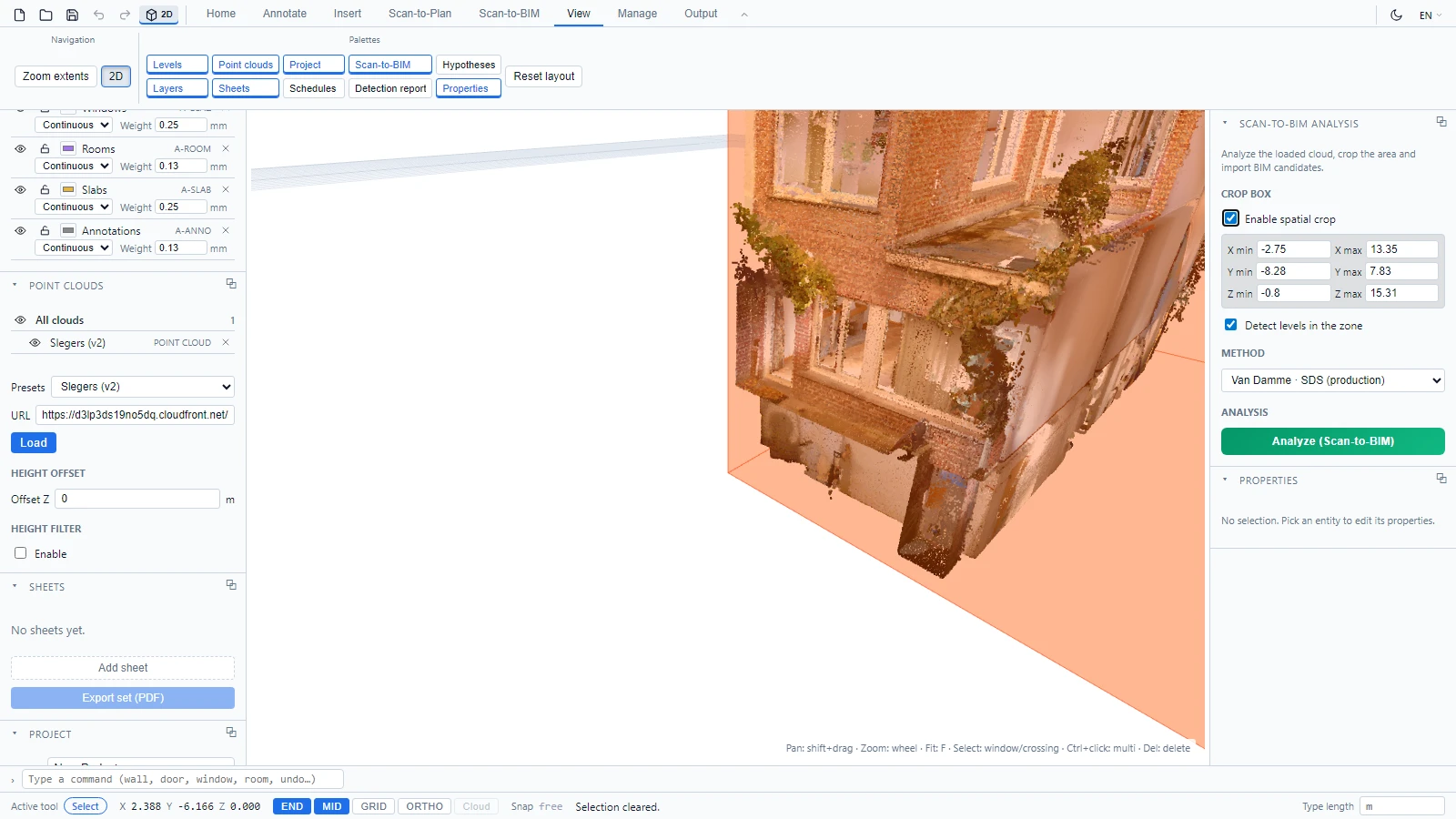

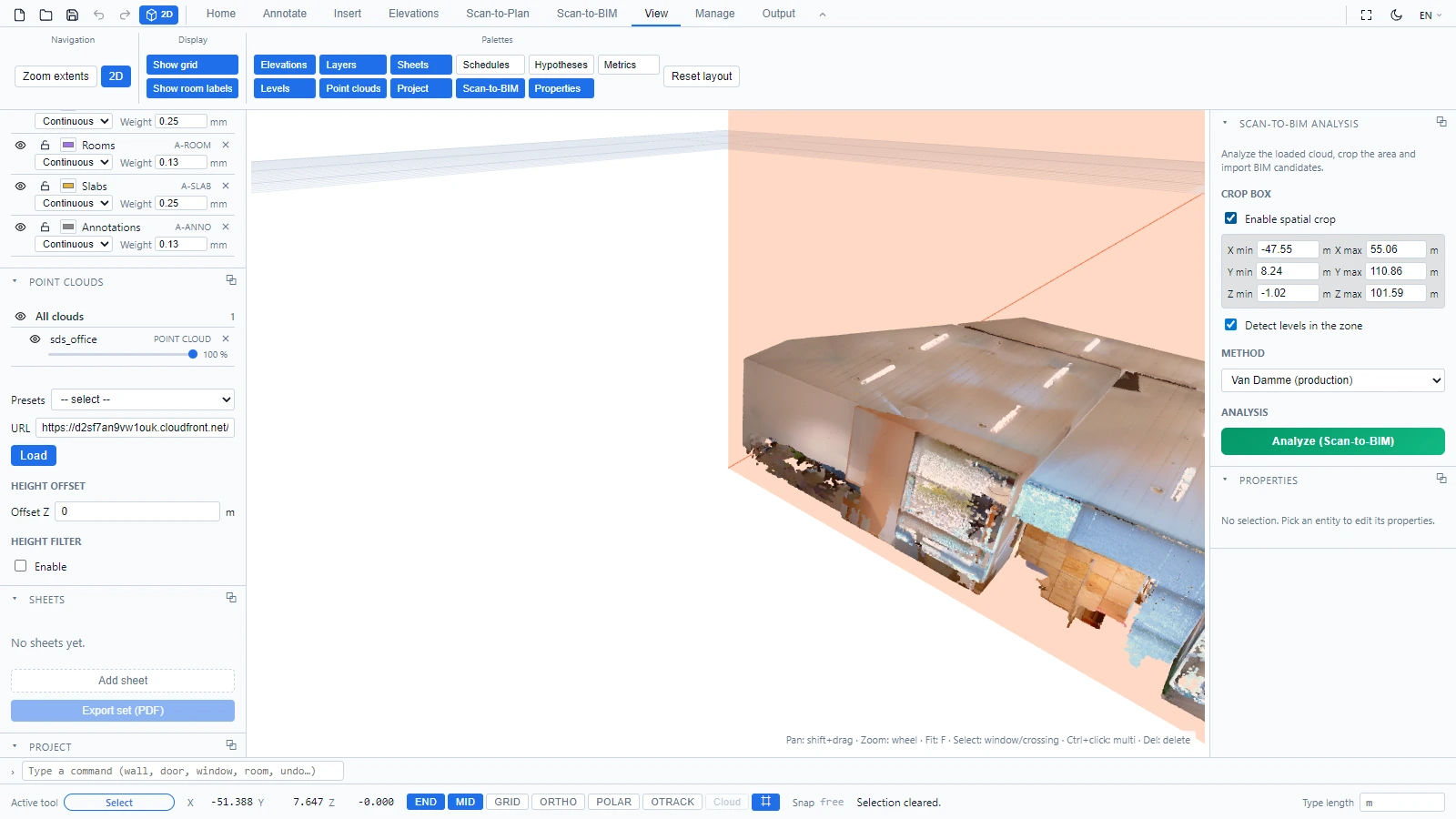

La boîte orange matérialise la zone. Ajustez-la en modifiant les champs X, Y et Z min/max du panneau, ou en faisant glisser directement les faces de la boîte dans la vue, en 2D comme en 3D. L'option Détecter les étages dans la zone restreint la détection des niveaux à cette même zone.
Coupes de travail

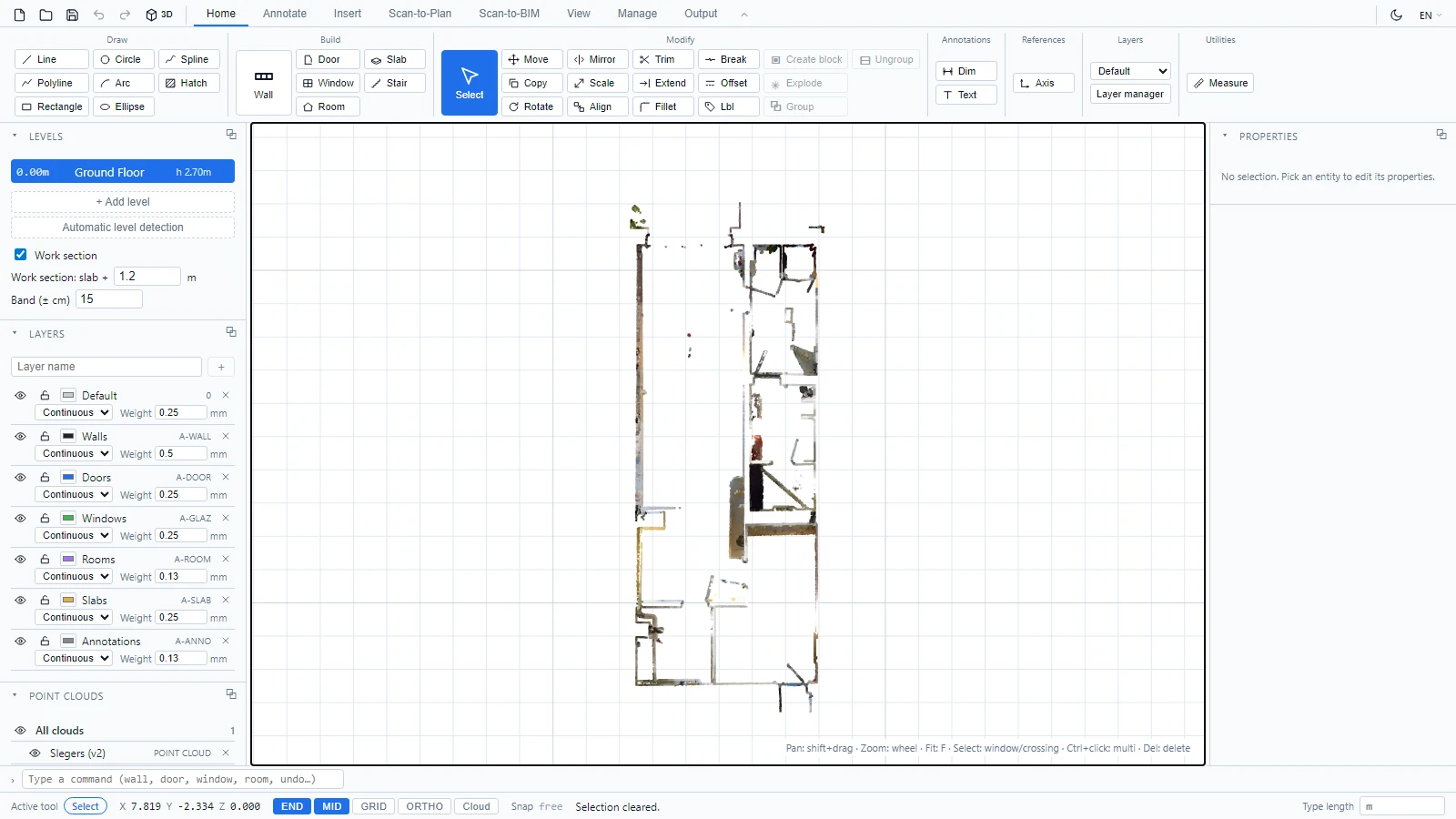

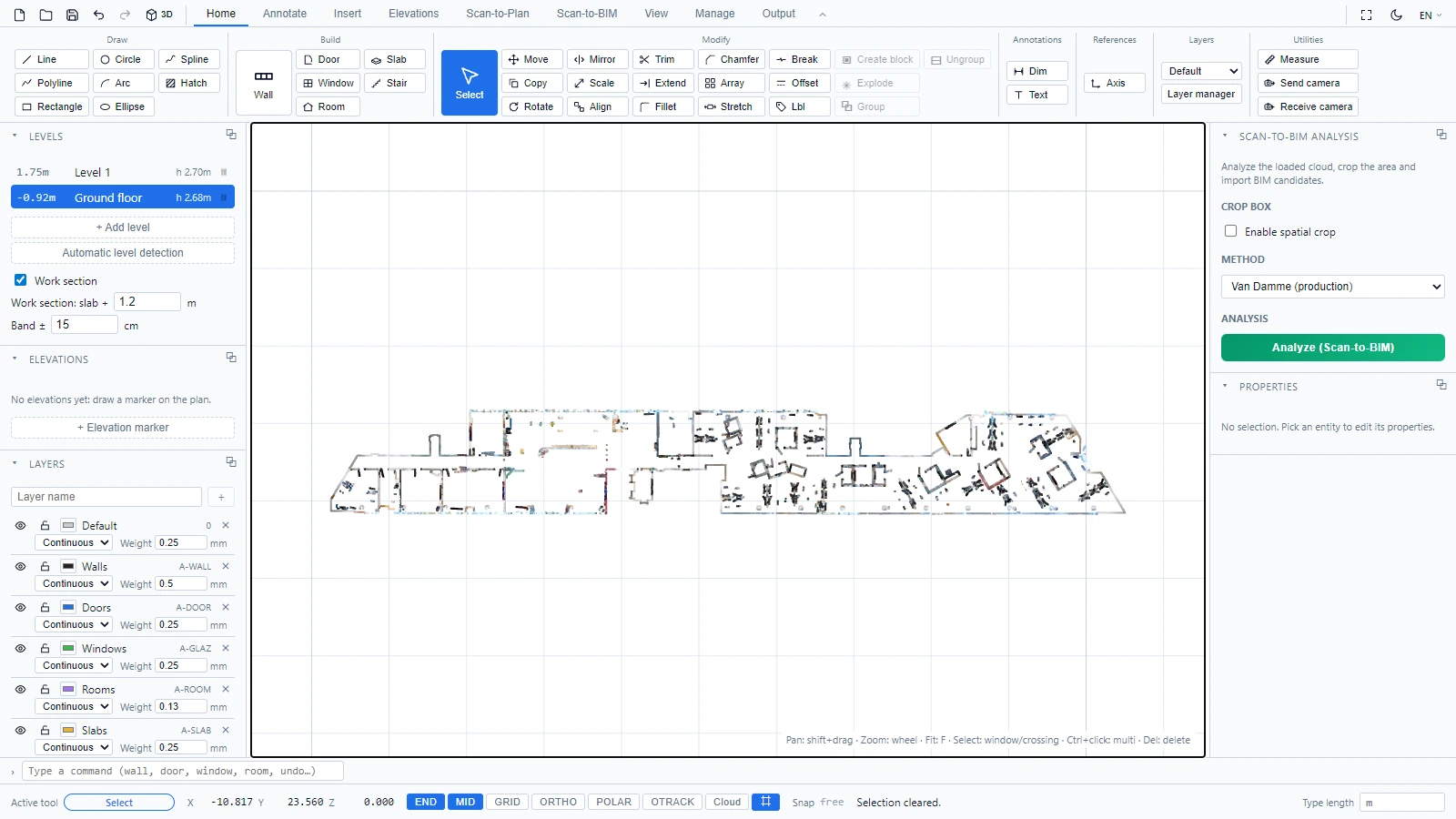

Une coupe de travail est une tranche horizontale du nuage à la hauteur du niveau actif. Activez-la avec la case à cocher Coupe de travail du panneau Niveaux : la vue 2D n'affiche alors que les points de cette tranche, ce qui transforme le relevé en un plan d'étage lisible à décalquer.
S'accrocher aux points
Lorsqu'une coupe de travail est active, la bascule Nuage de la barre d'état devient disponible :
Activez-la et vos outils de dessin s'accrochent au point du relevé le plus proche dans la tranche, un réticule signalant le point capturé. L'accrochage CAO (END, MID) conserve la priorité lorsque les deux s'appliquent : appuyez sur Tab pour inverser la priorité au niveau du curseur. Décalquer des murs sur un relevé devient exact au lieu d'approximatif.
