Exporter en PDF
Exporter le plan courant
- Ouvrez l'onglet Sortie et cliquez sur PDF... (le bouton s'active dès que le dessin a du contenu).

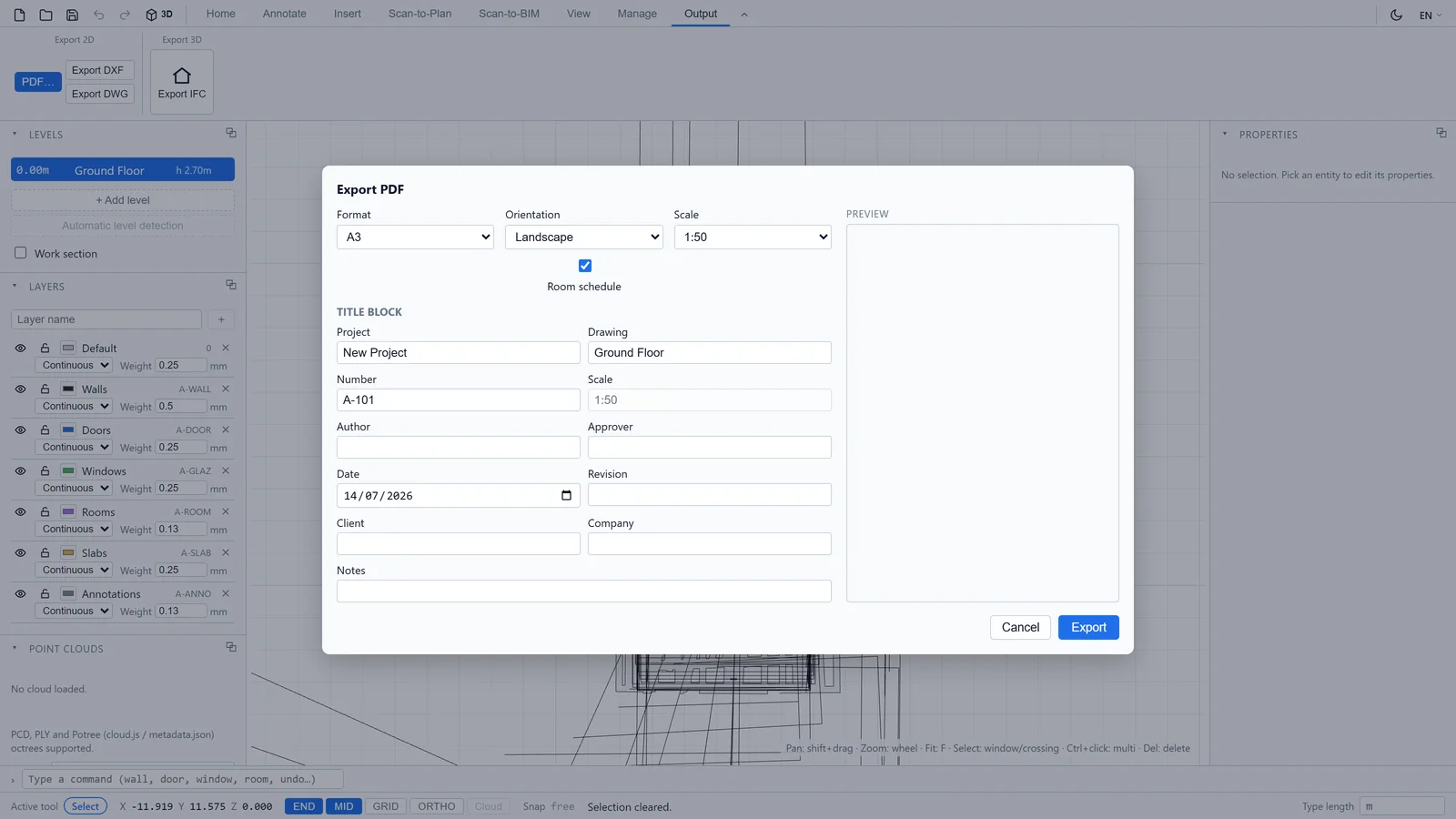

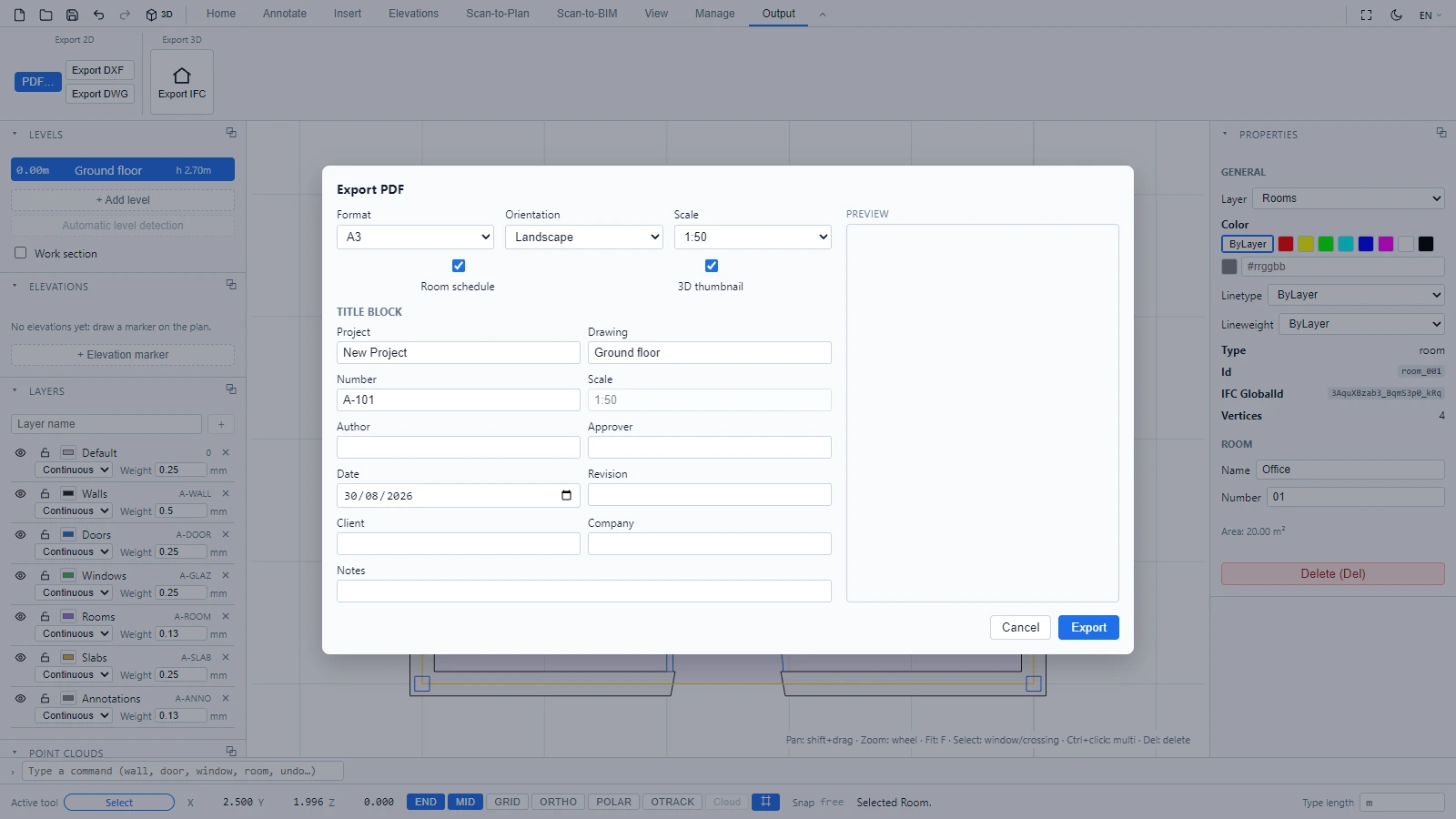

- Renseignez la boîte de dialogue Export PDF et cliquez sur Exporter.
La boîte de dialogue vous propose :
- Format et Orientation de la feuille (A3 paysage par défaut).
- Échelle : une véritable échelle architecturale telle que 1:50, respectée sur le papier.
- Tableau des surfaces : ajoute le tableau des pièces et des surfaces à la feuille.
- Cartouche : projet, nom du dessin (prérempli avec le niveau actif), numéro de feuille, auteur, approbateur, date, révision, client, société et notes. L'aperçu à droite montre la feuille composée.
Le plan exporté est le niveau actif, dessiné à l'échelle avec vos calques tels qu'ils sont actuellement affichés : masquez ce qui ne doit pas être imprimé avant d'exporter (voir Calques).
Jeux de feuilles
Pour une livraison complète, ouvrez le panneau Feuilles (Vue > Palettes > Feuilles). Chaque feuille associe un niveau à un format, une orientation et une échelle, sous son propre nom et numéro. Exporter le jeu (PDF) produit alors l'ensemble du jeu en une seule fois.
Le texte du PDF utilise une police latine. Si votre interface tourne dans une langue à autre écriture (russe, chinois, japonais, coréen, arabe, hébreu, hindi), les libellés du PDF basculent en anglais afin que le résultat reste lisible.
