Fonds de plan image et PDF

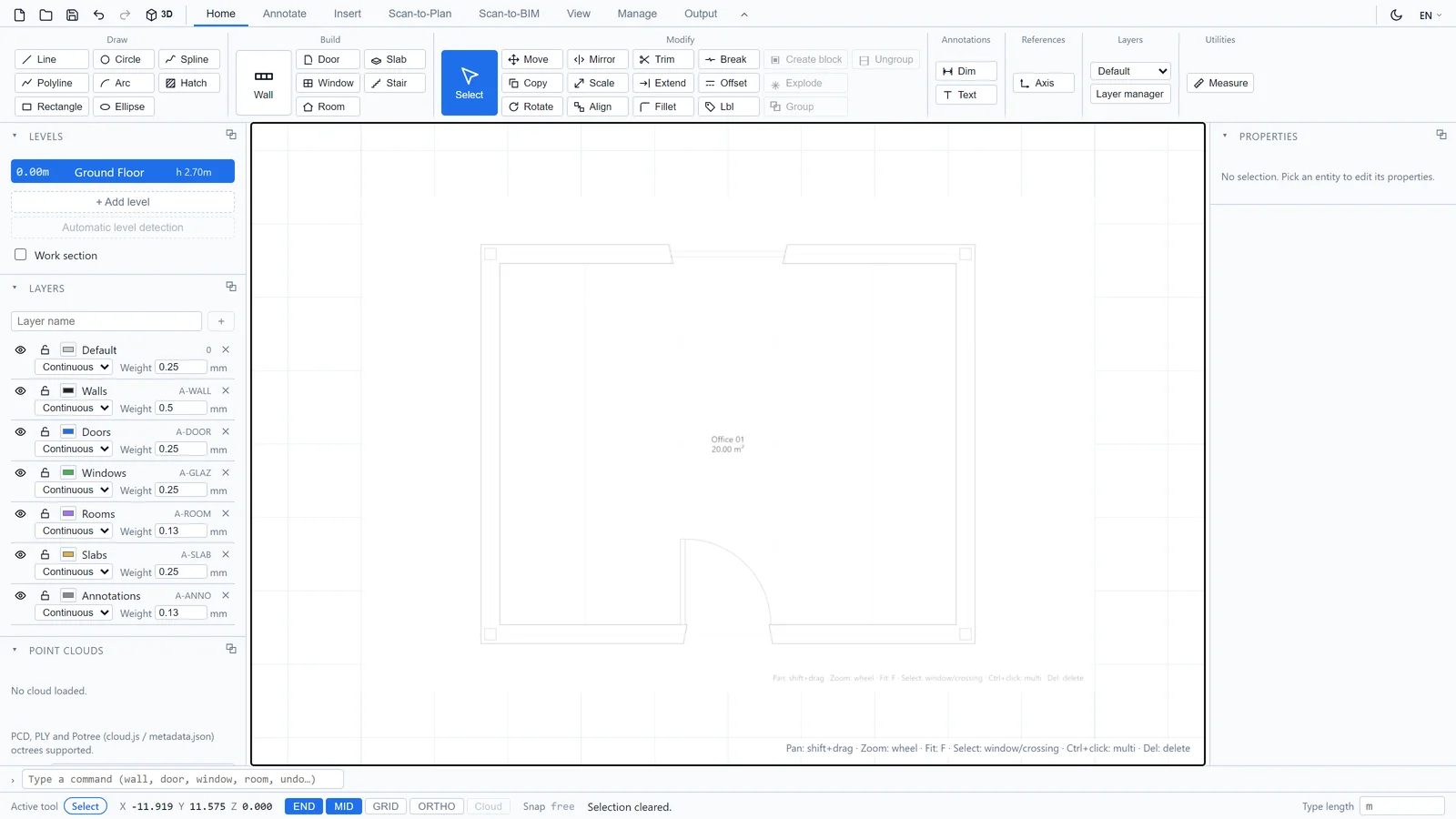

Un fond de plan est un plan scanné, une photo ou un PDF que vous placez sous votre dessin pour le décalquer. C'est le point de départ classique lorsque vous n'avez que du papier.

Placer un fond de plan

1. Ouvrez l'onglet Insertion.
2. Dans Fonds de plan, cliquez sur Image... pour un fichier image, ou sur PDF (sous-couche) pour une page PDF.

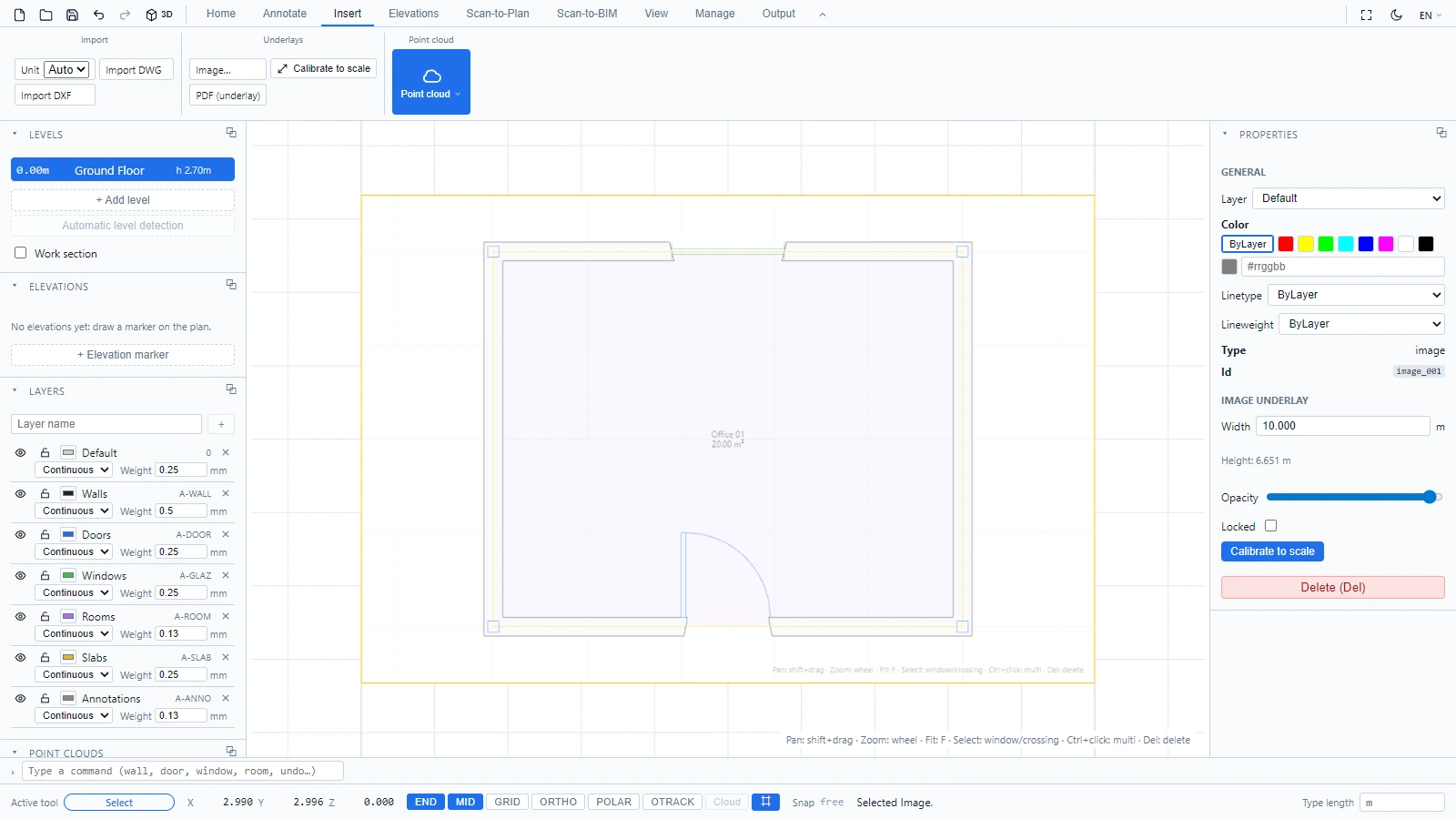

Sélectionnez le fond de plan comme n'importe quel objet pour l'ajuster dans le panneau Propriétés, opacité comprise, ou pour le verrouiller afin que vos clics le traversent pendant que vous décalquez.

Le calibrer aux dimensions réelles

Un scan a des pixels, pas des mètres. Donnez-lui une échelle :

1. Sélectionnez le fond de plan image.
2. Dans Insertion > Fonds de plan, cliquez sur Calibrer à l'échelle.
3. Cliquez sur deux points dont la distance réelle est connue, les deux extrémités d'un mur que vous connaissez par exemple.

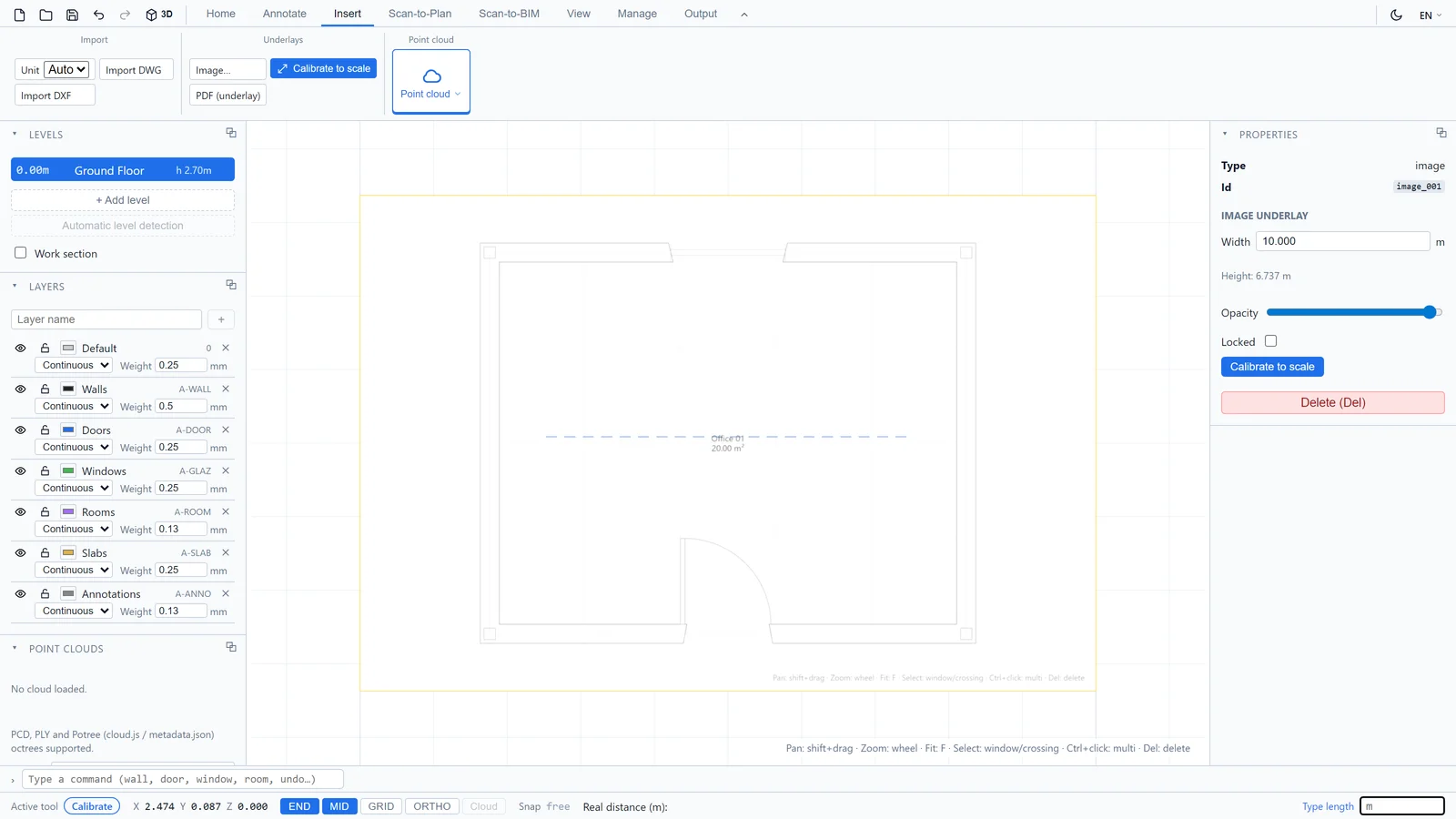

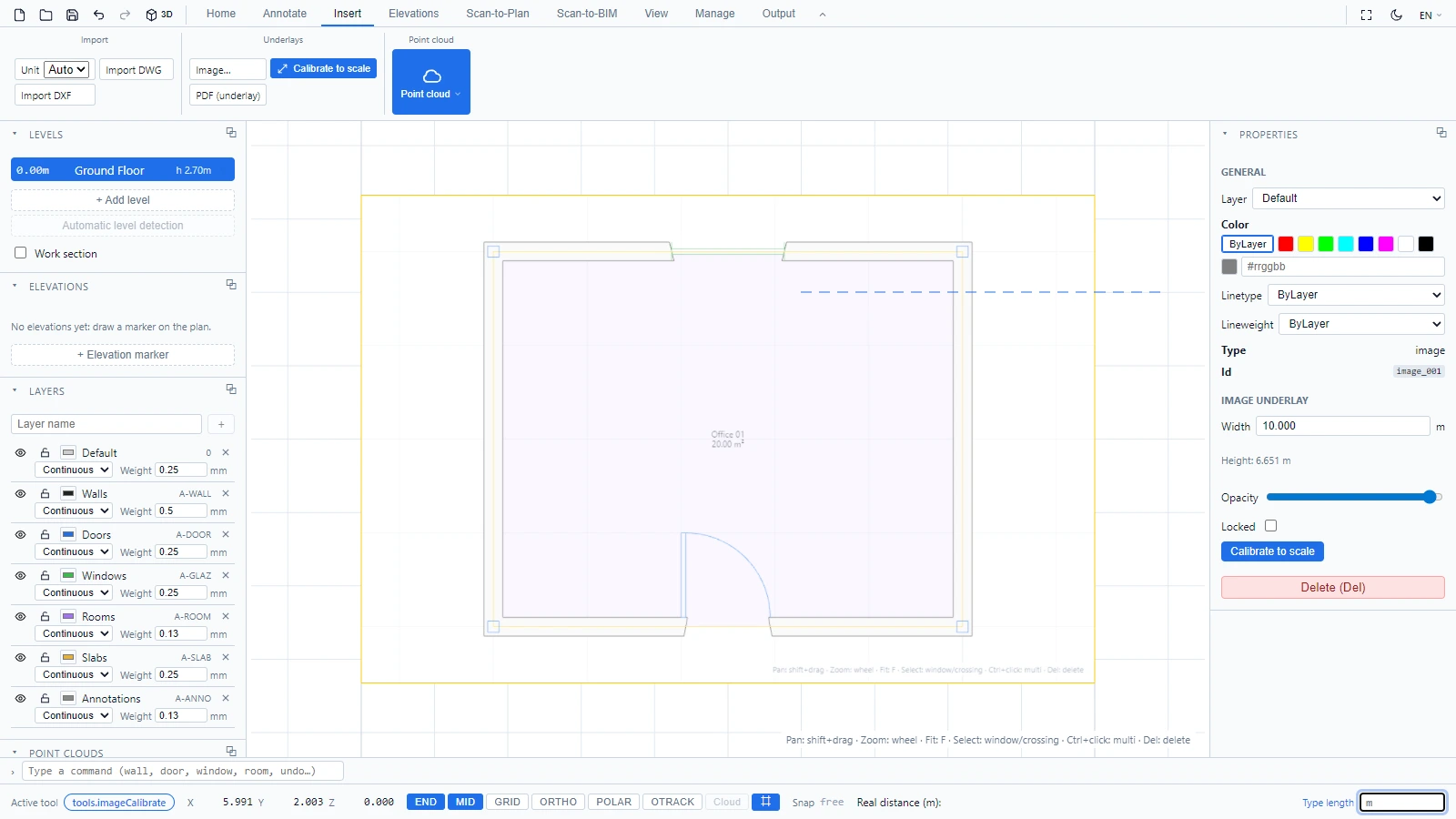

4. La barre d'état demande la distance réelle en mètres : saisissez-la et appuyez sur Entrée.

Le fond de plan est remis à l'échelle de sorte que vos deux points soient exactement distants de cette valeur. Dès lors, décalquez des murs par-dessus en toute confiance (voir Dessiner des murs), et vérifiez n'importe quelle distance avec Mesurer.

Si le fond de plan est verrouillé, déverrouillez-le d'abord : la barre d'état vous le rappelle lorsque le calibrage est refusé pour cette raison.
