Calques

Les calques d'ATIS.cad fonctionnent comme les utilisateurs d'AutoCAD s'y attendent, avec des noms standard du secteur : A-WALL pour les murs, A-DOOR pour les portes, A-GLAZ pour les fenêtres, A-ROOM, A-SLAB et A-ANNO pour les annotations. Les objets se placent sur le calque qui correspond à leur type, si bien que la discipline est en place avant même que vous y pensiez.

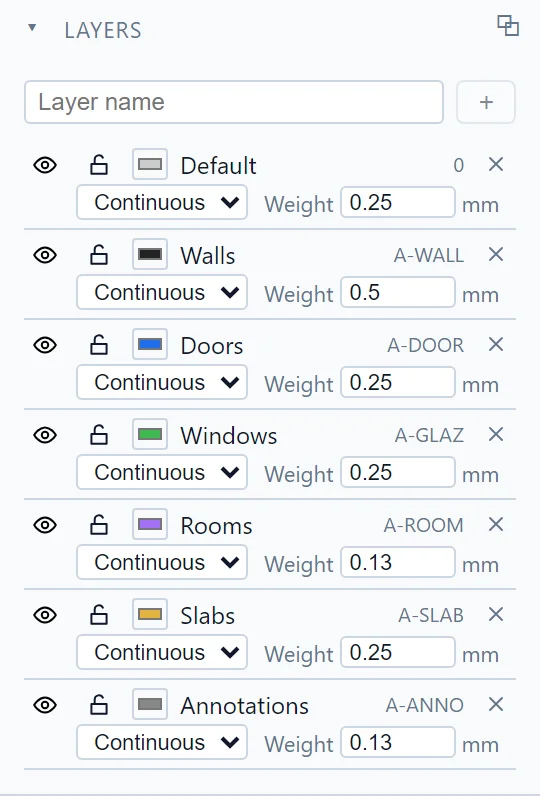

Le panneau Calques

Chaque ligne vous propose, de gauche à droite :

• L'œil : afficher ou masquer le calque.
• Le cadenas : verrouiller le calque. Un calque verrouillé reste visible mais ses objets ne peuvent pas être sélectionnés. Cliquer sur un mur verrouillé sélectionne ce qui se trouve dessous, par exemple la pièce.
• La pastille de couleur, le type de ligne et l'épaisseur de ligne en millimètres.
• Le x supprime le calque.

Saisissez un nom dans le champ en haut et cliquez sur + pour créer un calque. Le calque courant pour la nouvelle géométrie d'esquisse se choisit dans Début > Calques, à côté du bouton Gestionnaire de calques qui affiche ou masque ce panneau.

Un exemple concret

Masquez le calque Portes et toutes les portes disparaissent, ouvertures dans les murs comprises, sans toucher au modèle :

Usages typiques : geler le calque d'annotation pendant que vous retravaillez les murs, verrouiller les traits de référence importés pour pouvoir les décalquer sans les sélectionner par mégarde, ou préparer un plan pour l'impression en masquant ce qui n'a pas à y figurer.
